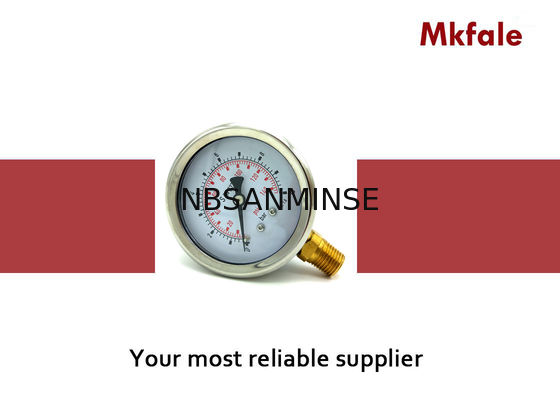

SM1SP - 63mm L / B السائل المقياس الضغط المملوء لتطبيق أقصى الاهتزاز

SM1SP - مقياس ضغط مملوء بالسائل 63 مم / B لتطبيق الاهتزاز الشديد

تصميم هيكل من قطعة واحدة من الفولاذ المقاوم للصدأ
SM1SP قطعة واحدة اتصال بتصميم هيكل مجعد

التطبيق:
تصميم خاص بهيكل من الفولاذ المقاوم للصدأ وجزء مبلل من سبائك النحاس وخيار قابل للتعبئة لـ
تطبيق الاهتزاز الشديد وظروف المجال المحيطة غير المسببة للتآكل ، مع قفل خليج
تصميم الهيكل. قابل للتطبيق على الأنظمة الهوائية والهيدروليكية ، الضواغط ، المحركات ، المضخات ،
نظام الرش ، نظام أتمتة المباني ووحدة المعالجة حيث الاهتزاز
قلق.

الميزات:
فئة الدقة 1.6 ، فئة 1.0 ، تطبيق اهتزاز واسع النطاق
تصميم هيكل من الفولاذ المقاوم للصدأ ، نظام إسقاط أمامي وخلفي
تصميم هيكل قفل مجعد ، ضغط زائد يصل إلى 30٪ من المقياس الكامل
برغي مقيد قياسي ، مقاومة اهتزاز ممتازة مع تعبئة سائلة
تصميم نطاقات مقياس تصل إلى 600 بار

المواصفات الفنية:

الحجم الاسمي: 63 ، 100 ، 150 مم

فئة الدقة: فئة 1.6 ، فئة 1.0 (Φ> 100 مم)

حماية الدخول.: IP65 (مقاوم للعوامل الجوية)

حجم الاتصال: G1 / 4 ، G1 / 2 أو NPT

نطاق المقياس: ضغط 0..1000 بار ، فراغ -1 بار..0 ، مركب -1..24 بار
شكل عنصر الأنبوب: P≤100 بار في أنبوب c ، P＞100 بار في حلزوني

التعبئة: جاف أو مملوء بالسائل

درجة حرارة التشغيل: درجة حرارة محيطة -10° ..+70° C ، درجة حرارة الوسط 90° C كحد أقصى.
خطأ درجة الحرارة: خطأ إضافي عند انحراف درجة حرارة عنصر الضغط عن درجة الحرارة المرجعية +20° C (+68° F) ، يكون ±0.4٪ / 10° C (50° F) صعودًا أو هبوطًا

حد الضغط الزائد: 130٪ من F.S.P≤100 بار ، 115٪ من F.S.P＞100 بار



رمز التركيب
L: مدخل سفلي ، W: سفلي مع شفة خلفية ، B: مدخل خلفي (مركزي خلفي ، خلفي مغطى)
F: خلفي مع شفة أمامية ، Z: خلفي مع قوس


لماذا تختارنا

1: أنماط متنوعة لكل منتج وسلسلة كاملة من المنتجات الهوائية.
2: جودة عالية بسعر تنافسي.
3: طلب عينة وطلب كمية صغيرة مقبول.
4: تخصيص حسب طلبك الخاص.
5: تقديم معلومات مجانية عن المنتجات.

س: هل يمكنك تقديم عينات مجانية؟

ج: نعم ، لكنها تعتمد على المنتجات ، يرجى الاتصال بنا ina@pneuhydr.com أو واتساب 0086 15168536055

س: ما هو نطاق عملك؟

ج: نطاق عملنا هوخدمة تصدير قطع غيار الأتمتة مع حاوية كاملة ، وبيعأسطوانة هوائية ، معالجة مصدر الهواء ، صمام لولبي ،صمام هوائي ،صمام محرك ،  صمام نحاسي ، صمام هيدروليكي ، أسطوانة هيدروليكية ، هواء وزيت تركيب، مقياس ضغط إلخ.

س:ما هي أنواع المنتجات التي يمكنك صنعها؟ج: يمكننا صنع العديد من أنواع الفولاذ المقاوم للصدأ

،نحاس ، ألومنيوم معالجة المواد.مثل الضغط العاليصمام / صمام لولبي / صمام كهربائي   /صمام مياه / صمام هوائي/أسطوانة هوائية/ صمام هيدروليكي / مجمع هيدروليكيمنتجات وما إلى ذلك.س: هل يمكن صنع المنتج بشعارنا وعلامتنا التجارية؟ج: نعم ، بالطبع ، يمكننا صنعه. نحن موردون لـ OEM لسنوات ومتخصصون في الصنع. ولكن تحتاج إلى منحنا الإذن إذا كان ذلك ممكنًا.

س: هل يمكنك توفير سلع أصلية من ماركات هوائية وهيدروليكية وأدوات شهيرة؟

ج: نعم ، يمكننا التوريد مثل Festo ، Smc ، Ckd ، Burket ، Hydac ، Rexroth ، SMS ، RSMT ، Marsh ، Endress + Hauser إلخ.

س:

هل هناك ضمان متاح؟

نقطة التركيز س: هل الموصل بنظام بريطاني أم متري؟ ما الفرق بين خيوط PT و NPT و G؟

ج:

خيط G أسطواني ولا يغلق نفسه ، ويتطلب حشوات إضافية لمنع التسرب. PT و NPT مخروطيان ، وتصبح الخيوط الداخلية والخارجية أضيق وأضيق عند شدها. يتم تحقيق الإغلاق من خلال تشوه الخيوط ، وعادة ما يتم استخدام مانع التسرب أو الشريط معًا لتعزيز تأثير الإغلاق.

خيط G هو أنبوب مستقيم أسطواني يستخدم للوصلات غير المغلقة ؛ خيط PT هو أنبوب مخروطي يعتمد على تشوه وإغلاق الخيط نفسه ؛ NPT هو أيضًا أنبوب مخروطي بزاوية ملف تعريف سن 60 درجة ، يستخدم بشكل أساسي في أمريكا الشمالية. س: كيف تحول وحدات الضغط: MPa ، بار ، psi ، كجم / سم ²؛؟

ج: 1MPa = 10bar & asymp; 145psi & asymp; 10kg

س: ما الذي يسبب عادة احتراق ملفات الصمام اللولبي؟

ج: جهد وتردد غير صحيحين ، تبديل متكرر ، دخول سائل إلى الرأس التجريبي ، مشكلة في قلب الصمام والزنبرك ،

بيئة

حار ، اهتزاز شديد إلخ.س: ما الذي يجب ملاحظته للمكونات الهوائية في البيئات ذات درجات الحرارة العالية أو شديدة البرودة؟

نقطة التركيز تدابير مضادة لبيئة درجات الحرارة العالية
