SMDF-DNB-J Double Disk Gate Valve صغير التحميل الأولي لنظام نقل الرماد

SMDF-DNB-J Double Disk Gate Valve صغير التحميل الأولي لنظام نقل الرماد

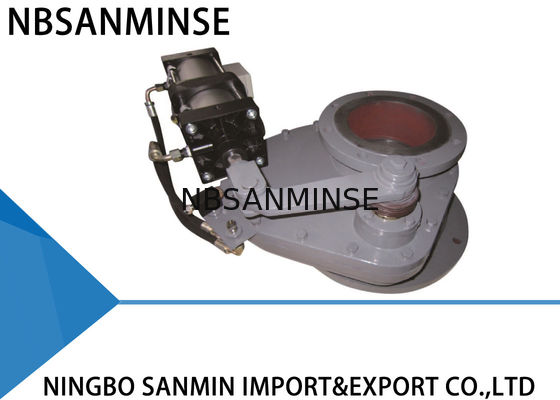

SMDF-DNB-J Double Disk Gate Valve Small Starting Load For Ash Conveying System

تفاصيل المنتج:

مكان المنشأ: Ningbo
اسم العلامة التجارية: NBSANMINSE
إصدار الشهادات: ISO9001
رقم الموديل: SMDF- DNB - J

شروط الدفع والشحن:

الحد الأدنى لكمية: 1 جهاز الكمبيوتر
الأسعار: Negotiation
تفاصيل التغليف: أكياس بلاستيكية ، صناديق ، كرتون ، البليت أو كمشورة العملاء
وقت التسليم: تفاوض
شروط الدفع: L/C, T/T, ويسترن يونيون
القدرة على العرض: تفاوض
ﺎﺘﺼﻟ ﺍﻶﻧ
مفصلة وصف المنتج
الضغط الاسمي: 1.0 (MPa) تسرب اختبار الضغط: 1.1 (MPa)
درجة الحرارة: <450 ℃ ضغط الاختبار كحد أقصى: 1.5 (MPa)
DN1XDN2: 200X350 و 200 X530 و 250 X350 و 250 X400 و 300 X450 صمام الجسم: قالب جبس حديد

SMDF-DNB-J Double Disk Gate Valve صغير التحميل الأولي لنظام نقل الرماد


معلومات الإنتاج

يستخدم صمام القرص الدوّار بنية زوج من الاحتكاك من السيراميك أو المعدن الصلب ، مما يجعله أكثر كشطًا وضيقًا أفضل. إنها تحتاج فقط إلى حمولة بداية بسيطة لأن البنية الفريدة. إلى جانب ذلك ، يتراكم الرماد بصعوبة في جسم الصمام بسبب نفس السبب. كل هذه الميزات تجعل صمام القرص الدوار متينًا.

مبدأ التشغيل

يقوم المشغل بتحريك ذراع الساق والذراع بمقدار ربع دوران مما يحرك القرص. إن سطح الختم بكامله متصل باستمرار بالمقعد أو الوسادة من خلال القوة التي تمارسها الينابيع الملفوفة. تسمح هذه الزنبركات للقرص بالتحرك عموديًا. هذا يعوض عن التمدد والتقلص الحراري لمكونات الصمامات ، وكذلك التغلب على تأثير أي ضغط خلفي تم تصميمه له وبين أسطح الختم. تؤدي الاختلافات في القرص العرضي إلى قوى احتكاك المقعد إلى تناوب القرص على مقعده أثناء دورة الصمامات ، مما يؤدي إلى قص ومسح أي مادة عملية قد تتراكم. كل هذه الميزات تجعل صمام القرص الدوار متينًا. سيوفر دعمًا موثوقًا لنظامك.

تطبيقات

يمكن استخدام صمام القرص الدوار في نظام نقل الرماد في محطات الطاقة الحرارية. كما يمكن تطبيقها في المنجم ومصنع الأسمنت وأعمال الجير والنباتات المعدنية ومصنع المواد الكيميائية وغيرها من المجالات التي تحتاج إلى نقل الرماد الكاشطة أو الكاشطة.

المعايير الفنية

. أقصى ضغط التشغيل: 1.0 MPA

. أقصى ضغط اختبار: 1.5 MPA

. درجة حرارة التشغيل: ≤ 200 ℃

. اختبار ضغط التسرب: 1.1 ميجا باسكال

التركيب

1. قبل التثبيت ، يرجى قراءة هذا الدليل بعناية ، والتحقق من حالة المحرك الهوائي.

2. ضمان البعد شفة ، الحد الأقصى لضغط التشغيل والقطر الاسمي الداخلي تلبية المتطلبات.

3. لا تقم بضبط البراغي والصواميل. وتأكد من مركز اثنين من خطوط الأنابيب ومركز صمام محوري. يجب أن يكون سطح الفلنجة سلسًا والحفاظ على الوضع الأفقي دون انحدار كبير نسبيًا ، للتأكد من أن الصمام يمكن ربطه والعمل بشكل جيد. إلى جانب ذلك ، يجب تثبيت البراغي بشكل متناظر.

4. بعد التركيب ، قم بضخ الهواء إلى مدخلي الهواء في المحرك الهوائي ، وتأكد من عمل لوحة الصمام بشكل صحيح.

5. في حالة تركيب مفتاح التحكم ، تأكد من أن معلماته يمكن أن تلبي مصدر الطاقة الخارجي ويمكن أن تعمل بشكل صحيح في الفتح الكامل أو الإغلاق الكامل.

طريقة استكشاف الأخطاء وإصلاحها

مشاكل سبب طريقة استكشاف الأخطاء وإصلاحها
تسرب جسم غريب إزالة جسم غريب
غسالة الختم غير صالحة استبدل غسالة الفقمة
تآكل صمام الأساسية استبدال الأساسية صمام
لا يمكن فتح الصمام أو إغلاقه تصبح الأجزاء القابلة للتدوير مرنة أو غير صالحة اضبط أو استبدل الأجزاء النسبية
عدم كفاية الضغط أو التسرب فحص وإصلاح خط الهواء العرض
مكونات تعمل بالهواء المضغوط تصبح شيخوخة أو غير صالحة استبدال المكونات الهوائية النسبية

بعد التثبيت ومخطط

DN H د ك د كارولنا الشمالية
150 * 150 310 285 240 210 8-Φ22
200 * 200 310 340 295 265 8-Φ22
225 * 225 310 370 325 295 8-Φ22
250 * 250 330 395 350 320 12-Φ22
300 * 300 330 445 400 368 12-Φ22
200 * 350 310 520 470 265 8-Φ22

المكونات الرئيسية والمواد
لا. بند مواد لا. بند مواد
1 جسم الصمام العلوي يلقي الحديد الدكتايل 5 تحت الجسم صمام يلقي الحديد الدكتايل
2 ختم السيراميك أو سبيكة 6 شهافت 45 # الصلب
3 لوحة صمام السيراميك أو سبيكة 7 الذراع الدوارة يلقي الحديد الدكتايل
4 ذراع سوينغ يلقي الحديد الدكتايل 8 المحرك بالهواء المضغوط الألومنيوم
