مصبغ آلي
اتصل شخص : Ina Chen
رقم الهاتف : 0086-15168536055
ال WhatsApp : +8615168536055
| Place of Origin: | CHINA | اسم العلامة التجارية: | NBSANMINSE |
|---|---|---|---|
| إصدار الشهادات: | CE | Model Number: | CN5000 |
|
معلومات تفصيلية |
|||
| شكل الدور: | أحادي العمل مزدوج | اشارة ادخال: | 4-20MADC |
|---|---|---|---|
| الحد الأدنى من الإشارة الحالية: | 3.0 مللي أمبير (النوع القياسي) ، 3.8 مللي أمبير (هارت) | ضغط إدخال الهواء: | 1.4-7kgf/cm2 (0.14-0.7mpa) |
| رحلة قصيرة: | 10-150mm 0-60 ° 0-90 ° | درجة حرارة التخزين: | -40-80 درجة مئوية |
| الحرارة: | -30-70 ℃ | المواد: | سبيكة الألومنيوم |
| الوزن: | 1.5 كجم | ||
منتوج وصف

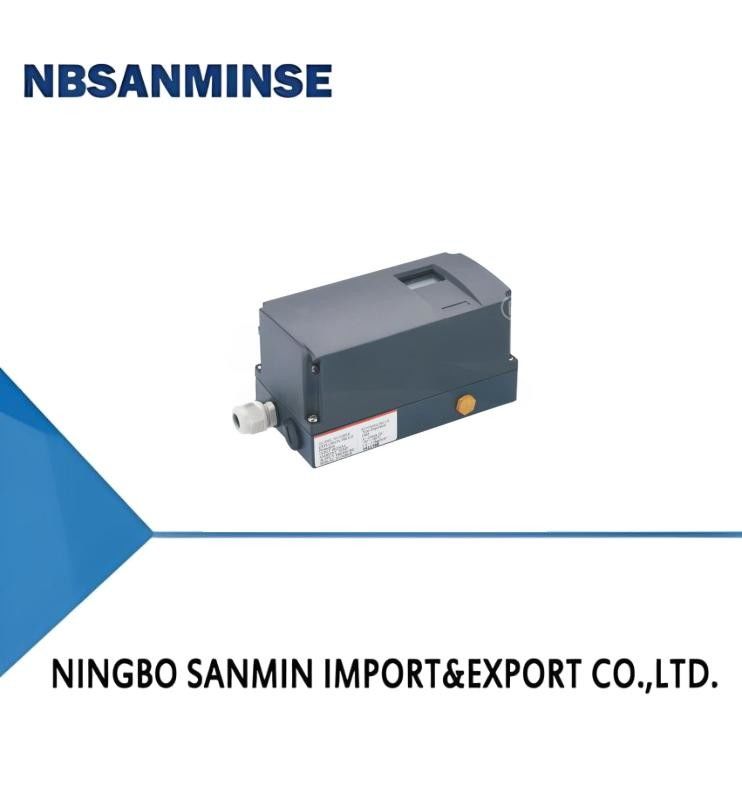

| CN5000 جهاز تحديد موقع الصمام الكهربائي الذكي |
|
1، هذا المحدد الداخلي التحكم الرقمي الكامل، والموثوقية العالية، واستقرار جيد، حجم صغير، والوزن الخفيف الخ 2. دبوغينغ مريحة. دون أي أدوات، مجرد الضغط على واجهة الموقع على بضعة أزرار، ويمكن إكمال التحليل. 3- وظائف بسيطة لترتيب وتعديل هو / عندما طريقة رد الفعل،صمام نوع مفتوح / مغلق،خصائص الإخراج،طريق مستقيم أو زاوية ضربة وكذلك الإعدادات المباشرة. |
|
أولاً، لمحة عامة عن المنتج CN5000 جهاز تحديد موقع الصمام الكهربائي الذكي ، استخدام التشغيل والتشغيل الرقمي بالكامل ، مناسب للسفر المستقيم أو زاوية المحركات الهوائية.طريقة التأثير المفرد و طريقة التأثير المزدوج مع استخدامالموقع هو نظام أجهزة سلكي، وتوفير وظيفة تنظيم PlD، ولكن كمنظم وموضع من جهاز التحكم الذكية العالية.الموقع 4 ~ 20 mA بواسطة إشارات المدخل إلى التحكم، التحكم PlD بواسطة + 24 VDC إمدادات الطاقة دائرة الخروج سلسلة مع جهاز الإرسال، في نفس الوقت،سيتم تحويل إشارة التيار الحالية إلى الوظائف الرئيسية لجهاز التحكم في القيادة، وفقًا لارتباك جذع الصمام في العمل ،يتم تعويضها عن طريق تغيير الضغط المتوسط الناجم عن القوة غير المتوازنة بحيث فتح الصمام المقابلة لإشارات التحكم في مخرج المنظم لتحقيق الموقع الصحيحيدعم بروتوكول الاتصال هارت. |
| مأوديل | ج5000 جنيه | |
| نموذج الدور | الإجراء الفردي | عمل مزدوج |
| إشارة الدخول | 4-20mADC | |
| إشارة الحد الأدنى للتيار | 3.0 mA (النوع القياسي) ، 3.8 mA (HART) | |
| ضغط دخول الهواء | 1.4-7Kgf/cm2 ((0.14-0.7MPa) | |
| رحلة | 10 - 150 ملم | 0-60 درجة 0-90 درجة |
| واجهة الطاقة | G1 / 2 ، NPT 1 / 2 (خيار) | خطأ التحكم بالانسداد | ± 0.5% F.S |
| واجهة إمدادات الهواء | الـ NPT 1 / 4 (خيار) | دقة التكرار | ± 0.3%F.S |
| درجة الحماية | IP65 | أوهخصائص الإخراج | خطي، نسبة متساوية، فتح سريع |
| الدرجة المقاومة للانفجار | 6 جيجابايت | مستوى مقاوم للزلزال | 6G |
| Sدرجة حرارة التوراج | -40-80 درجة مئوية | الاتصالات (اختيار) | الاتصالات HART |
| Wدرجة حرارة العمل | -30-70 درجة مئوية | إعادة التغذية | 4-20mA ((DC24V) |
| الرطوبة البيئية | 5-95 RH (في 40°C) | مالوعاء | سبيكة الألومنيوم |
| (ل)في العام | ± 1% F.S | Wثمانية | 1.5 كجم |
| عائق | العادي 3250/20 مادك، هارت 340/20 مادك | (ب)لا | رذاذ كهربائي من البوليستر الايبوكسي |
|
* المعلمات المذكورة أعلاه مع درجة حرارة الغلاف الجوي 20'C 760mmHg، الرطوبة النسبية 65٪ RH للمعايير. ثالثاً، تعليمات التثبيت 1. يرتبط العمود الرئيسي بالموقع مع المحركات الهوائية. لا يسمح بتوصيلات أنابيب الإخراج بحدوث ظاهرة تسرب. 2. اضغط على مزيج مفتاح "+" و "_" لتشغيل الصمام في النصف الافتتاحي، ومراقبة قيمة العرض ما إذا كان في 50٪ إذا لم يكن، وتحويل مجموعة التروس، وجعلها ضمن هذا النطاق؛اضغط على "+" مع مزيج مفتاح "_"، مقياس صمام القيادة مقاييس وضع الصمام هي ضمن نطاق التغيير التالي: A، رحلة مستقيمة (20٪ - 80٪) ، B، زاوية الساق (٪ -95٪). 3. في نفس الوقت عقد مفاتيح الوظيفة و "+" المفتاح هو أكثر من أكثر من 5 ثواني، بدء التمهيدي التلقائي. 4بعد نجاح عملية التمهيد وفقا لـ FlNSH ، اضغط على functionmodel بعد 5 ثوانٍ حتى الخروج. 5. اضغط على مفتاح وظيفة أكبر من 5 ثوانٍ لدخول القائمة انقر فوق "+3key changes value، ثم انقر فوق"-"key recovery value. اضغط على مفتاح وضع أكبر من 5 ثوانٍ لتحفظ ويمكنك. |
|||
| مأوديل | الشكل الوظيفي | جدول الإنتاج | وضع Aالوضع | نوع الحماية | واجهة كهربائية | الغازواجهة الدوائر | نوع المنشأة |
| CN5000 |
0المعيار الوظيفة |
S السفر السريع | S عمل واحد |
N النوع العادي |
1G1/2 ((خيار) | 1Rc1/4 (خيارات) | 0ملحقات تركيب قياسية ((مباشرة) |
| 1 وظيفة ردود الفعل لموقف الصمام | R زاوية السفر | D عمل مزدوج | Aنوع السلامة الداخلية | 2NPT1/2 ((اختيار) | 2NPT 1 / 4 (خيارات) | 0مكونات التركيب (انظر الصورة) | |
| 2HART | _____ | _____ | Bنوع مقاوم للنار | _____ | _____ |
0المنشأة المرفقة (حجم المشتري المخصص) |
|
| ردود فعل موقف الصمام 3 + هارت | _____ | _____ | _____ | _____ | _____ | _____ |
