تفاصيل المنتج:
|
| نموذج: | SMC نوع مماثل | يكتب: | نوع الزاوية اليمنى |
|---|---|---|---|
| القطر: | G3 / 4 "، G1" | غشاء: | الحجاب الحاجز المزدوج |
| وسط العمل: | هواء نظيف | فئة الحماية: | IP65 |
| إبراز: | electromagnetic pulse valve,pulse jet ملفّ لولبيّ صمام |
||

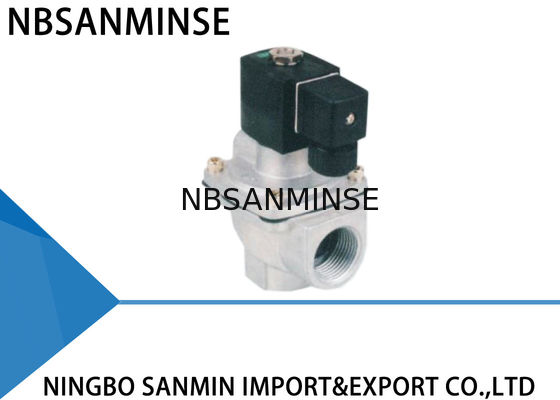

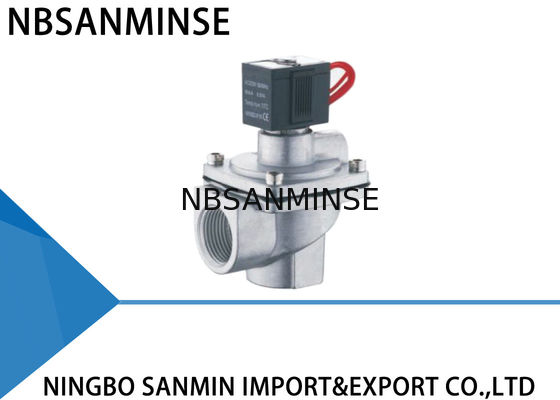

QS - Z- 20 / 25 Series SMC نوع مشابه شیر برقی زاویه راست G3 / 4 " ، G1 "
پارامتر فنی
| زاویه راست | تعبیه شده | خطی | دوشاخه | |
| فشار طراحی | 0.3~0.8MPa | 0.2~0.8MPa | 0.3~0.8MPa | 0.2~1.0MPa |
| فشار کاری | 0.3~0.6MPa | 0.2~0.6MPa | 0.3~0.6MPa | 0.2~0.6MPa |
| دمای محیط | -25~60℃ سفارشی برای دمای پایین تر یا بالاتر | |||
| رطوبت نسبی | ≤85% | |||
| محیط کاری | هوای تمیز | |||
| ولتاژ | AC220V/DC24V/AC110V/AC24V سفارشی | |||
| کلاس حفاظت | IP65 | |||
| عمر دیافراگم | بیش از یک میلیون سیکل | |||
| Cv/Kv | برای جزئیات با ما تماس بگیرید | |||
ساختار مواد
بدنه: ریخته گری ADC12
آرمیچر: فولاد ضد زنگ 430 FR
دیافراگم: نیتریل یا ویتون
فنر: فولاد ضد زنگ 321
بست ها: فولاد ضد زنگ 302
غشاهای با کیفیت خوب برای تمام شیرها انتخاب و استفاده می شوند، با بررسی هر قطعه در هر مرحله تولید، و قرار دادن در خط مونتاژ مطابق با تمام مراحل. هر شیر تکمیل شده باید تست دمیدن الکتریکی را انجام دهد.
کاربرد
شیر برقی (که به آن شیر دیافراگمی نیز گفته می شود) "سوئیچ" هوای فشرده در سیستم دمیدن گرد و غبار فیلتر کیسه پالس است. با کنترل سیگنال های خروجی دستگاه کنترل جت پالس، گرد و غبار را سلول به سلول به کیسه های فیلتر تمیز می کند تا مقاومت کیسه ها را در محدوده تعیین شده نگه دارد و در نتیجه عملکرد پردازش و راندمان جمع آوری گرد و غبار کیسه ها را تضمین کند.
شیرهای پالس الکترومغناطیسی سری Z یک شیر زاویه راست هستند، با زاویه 90 درجه بین ورودی و خروجی، که برای اتصال نصب بین گنبد گاز و لوله دمیدن کیسه مناسب است و جریان هوای خوب و پالس های تمیز کننده گرد و غبار را مطابق با الزامات فراهم می کند.
| دوره استفاده | پدیده خرابی | دلیل احتمالی | عیب یابی |
| در طول نصب و راه اندازی | شیرها نمی توانند همه باز شوند، اما قسمت پیشرو عمل می کند. | فشار گنبد گاز را بررسی کنید تا ببینید آیا خیلی کم است. | نشت را بررسی کنید |
| برخی از شیرها کار نمی کنند، اما بقیه عادی هستند. | اتصال سیم پیچ شیر و سیم پیچ را بررسی کنید | لوازم جانبی را تعویض کنید | |
| شیرها نمی توانند همه بسته شوند. نشتی وجود دارد. هیچ راهی برای ایجاد گنبد گاز وجود ندارد. | شیر Y. برخی از شیرها برای همان گنبد گاز نشتی دارند، در نتیجه باعث نشتی برای همه شیرها می شوند. | نشت را بررسی کنید | |
| شیر Z. ورودی شیر و نازل دمیدن به اشتباه نصب شده اند. | دوباره نصب کنید | ||
| برخی از شیرها نمی توانند بسته شوند. نشتی وجود دارد. | کمی کثیفی یا زباله روی غشا وجود دارد، که هسته آهنی متحرک را مسدود می کند. | غشا را تمیز کنید و بررسی کنید که غشا کامل است. هسته آهنی متحرک و قفل هوا را بررسی کنید. | |
| بستن یک شیر کند است. | دهانه غشا مسدود شده است. | دهانه غشا را باز کنید | |
| در طول دوره استفاده |
برخی از شیرها نشتی دارند. غشا نمی تواند محکم بسته شود و شیر همیشه کمی باز است. کمی کثیفی یا زباله روی غشا وجود دارد، قسمت پیشرو آسیب دیده است. هسته آهنی متحرک مسدود شده است. |
غشا را تمیز کنید و بررسی کنید که قطعه غشا کامل است. هسته آهنی متحرک و قفل هوا را بررسی کنید. در صورت لزوم لوازم جانبی را تعویض کنید. | سیم پیچ داغ شده و سوخته است. |
| خیلی طولانی روشن بوده است. | وضعیت کار سیستم کنترل را بررسی کنید. | ولتاژ وجود دارد اما شیر کار نمی کند. | |
| غشا آسیب دیده و دهانه مسدود شده است. | لوازم جانبی را به موقع تعویض کنید. | دمای محیط زیر -20 درجه سانتیگراد است. شیر نشتی دارد و نمی تواند باز شود. | |
| دمای محیط خیلی پایین است و در شیر یخ وجود دارد. | به عایق بندی و حفظ دماهای مناسب توجه کنید. | چرا ما را انتخاب کنید |
1: سبک های مختلف برای هر محصول و محصولات پنوماتیک کاملاً سری.
2: موجودی زیاد برای حمل و نقل سریع.
3: کیفیت بالا با قیمت رقابتی.
4: سفارش نمونه و سفارش مقدار کم قابل قبول است.
5: سفارشی سازی بر اساس درخواست ویژه شما.
6: ارائه اطلاعات رایگان محصولات.
س: آیا می توانید نمونه های رایگان را ارائه دهید؟
پاسخ: بله،
اما بستگی به محصولات دارد، لطفا با ما تماس بگیرید ina@pneuhydr.com یا واتساپ 0086 15168536055 س: دامنه کسب و کار شما چیست؟
پاسخ: دامنه کسب و کار ما
خدمات صادرات قطعات اتوماسیون با کانتینر کامل، و فروشسیلندر هوا، تصفیه منبع هوا، شیر برقی،شیر هوا،شیر موتوری، شیر برنجی، شیر هیدرولیک، سیلندر هیدرولیک،اتصالات هوا و روغن ، فشار سنجو غیره.س: چه نوع محصولاتی می توانید بسازید؟پاسخ: ما می توانیم انواع مختلفی از فولاد ضد زنگ بسازیم
، برنج، آلومینیومپردازش مواد.مانند فشار بالا
شیر / شیر برقی / شیر برقی شیر آب / شیر پنوماتیک/ سیلندر هوا/شیر هیدرولیک/اکومولاتور هیدرولیکمحصولات و غیره. س: آیا محصول می تواند با لوگو و برند ما ساخته شود؟پاسخ: بله، البته، ما می توانیم بسازیم. ما سال ها تامین کننده OEM هستیم و در ساخت حرفه ای هستیم. اما شما باید در صورت امکان به ما مجوز بدهید.س: آیا می توانید کالاهای اصلی برندهای معروف پنوماتیک و هیدرولیک، ابزار دقیق را تهیه کنید؟پاسخ: بله، ما می توانیم مانند Festo، Smc، Ckd، Burket، Hydac، Rexroth، SMS، RSMT، Marsh، Endress+Hauser و غیره را تامین کنیم.س: آیا گارانتی موجود است؟پاسخ: بله، معمولاً محصولات یک سال گارانتی کیفیت دارند.س: آیا اتصال در سیستم بریتانیایی یا متریک است؟ تفاوت بین رزوه های PT، NPT و G چیست؟
پاسخ:
رزوه G استوانه ای است و خود آب بندی نمی کند و برای جلوگیری از نشتی به واشرهای اضافی نیاز دارد. PT و NPT مخروطی هستند و رزوه های داخلی و خارجی با سفت شدن بیشتر و بیشتر می شوند. آب بندی از طریق تغییر شکل رزوه ها حاصل می شود و معمولاً از درزگیر یا نوار برای افزایش اثر آب بندی استفاده می شود.
رزوه G یک لوله مستقیم استوانه ای است که برای اتصالات غیر آب بندی استفاده می شود؛ رزوه PT یک لوله مخروطی است که به تغییر شکل و آب بندی خود رزوه متکی است؛ NPT نیز یک لوله مخروطی با زاویه پروفیل دندانه 60 درجه است که عمدتاً در آمریکای شمالی استفاده می شود.
س: چگونه واحدهای فشار را تبدیل کنیم: MPa، bar، psi، kg/cm ²؟
گریس مصنوعی دمای بالا (فراریت کم) س: معمولاً چه چیزی باعث سوختن سیم پیچ های شیر برقی می شود؟
پاسخ: ولتاژ و هرتز نادرست، سوئیچینگ مکرر، ورود مایع به سر خلبان، مشکل هسته و فنر شیر،
محیط
داغ، لرزش شدید و غیره. س: هنگام استفاده از قطعات پنوماتیک در محیط های با دمای بالا یا بسیار سرد به چه نکاتی باید توجه کرد؟
نقطه تمرکز
اقدامات متقابل در محیط با دمای بالا
اقدامات متقابل در محیط بسیار سرد
مهر و موم
فلوروکربن، PTFEنیتریل دمای پایین، لاستیک سیلیکونی، پلی اورتان روانکاری
گریس مصنوعی دمای بالا (فراریت کم) گریس دمای پایین (نقطه ریزش پایین، ویسکوزیته کم)
| تصفیه منبع هوا | خنک کننده را تقویت کنید، حذف آب کارآمد | خشک کردن نقطه شبنم فوق العاده پایین (نوع تبرید + جذب)، ردیابی حرارتی |
| قطعات فلزی | فضای انبساط را رزرو کنید | مواد با چقرمگی دمای پایین را انتخاب کنید، از نشتی به دلیل انقباض سرما جلوگیری کنید |
| قطعات کنترل | سیم پیچ های درجه حرارت بالا، اتلاف حرارت، مصرف کم انرژی | جعبه های عایق را نصب کنید، گرمایش موضعی، از تراکم سرما جلوگیری کنید |
| نصب | دور از منابع حرارتی نگه دارید، صفحات عایق حرارتی اضافه کنید | از قرار گرفتن در معرض باد و برف خودداری کنید، با مواد عایق حرارتی بپیچید |
