تفاصيل المنتج:
|
| حجم التجويف: | 4 ، 6 ، 10 ، 15mm | فعل: | تمثيل واحد ، عودة الربيع |
|---|---|---|---|
| تشحيم: | غير مطلوب （غير لوب） | سرعة المكبس: | 50 إلى 500 مم / ثانية |
| وسادة: | لا أحد | نمط نهاية قضيب: | مع الموضوع / بدون موضوع |
| إبراز: | smc air cylinders,guided pneumatic cylinder |
||

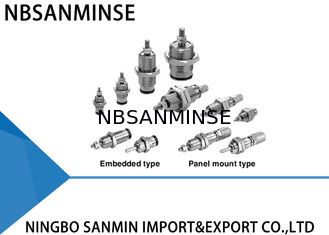

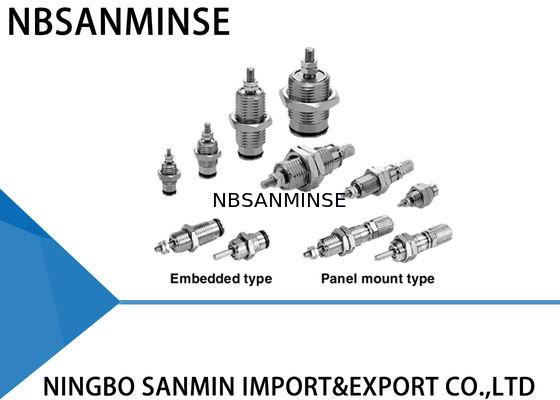

اسطوانة هوائية CJP أحادية التأثير مع زنبرك استرجاعي، اسطوانة مشابهة لـ SMC
المواصفات
| الإجراء | أحادي التأثير، استرجاع بالزنبرك | |||
| أقصى ضغط تشغيل | 0.7 ميجا باسكال | |||
| أدنى ضغط تشغيل | قطر 4 مم | 0.3 ميجا باسكال | ||
| قطر 6 مم | 0.2 ميجا باسكال | |||
| قطر 10 ، 15 مم | 0.15 ميجا باسكال | |||
| ضغط الإثبات | 1 ميجا باسكال | |||
| درجة حرارة البيئة والسائل | - 10 إلى 70 درجة مئوية (بدون تجمد) | |||
| اختيار مواد ذات متانة في درجات الحرارة المنخفضة، منع التسرب بسبب الانكماش البارد | غير مطلوب (بدون تزييت) | |||
| سرعة المكبس | 50 إلى 500 مم/ثانية | |||
| امتصاص الصدمات | لا يوجد | |||
| تحمل طول الشوط |
+1.0 0 |
|||
| نمط نهاية القضيب | مع سن / بدون سن | |||
| التركيب | نوع التركيب على اللوحة | نوع مدمج | ||
|
ملحق (معدات قياسية) |
المعدات القياسية |
صامولة التركيب (2) صامولة نهاية القضيب (2) |
صامولة التركيب (1) حشية (1) صامولة نهاية القضيب (2) |
|
| خيار | حلمة خرطوم (باستثناء قطر 4 مم) | - | ||
كيفية الطلب
التركيب
B: نوع التركيب على اللوحة
S: نوع مدمج
حجم التجويف
4: 4 مم
6: 6 مم
10: 10 مم
15: 15 مم
طول الشوط القياسي للأسطوانة (مم)
قطر 4 مم ، قطر 6 مم ، قطر 10 مم ، قطر 15 مم: 5 ، 10 ، 15
سن نهاية القضيب
فارغ: مع سن
B: بدون سن
مكونات الأجزاء
| الوصف | المادة | ملاحظة | |
| الغطاء | نحاس | مطلي بالنيكل الكيميائي | |
| المكبس | فولاذ مقاوم للصدأ | ||
| الياقة | سبيكة مادة مسامية مشبعة بالزيت | قطر 4 مم | نحاس + مطلي بالنيكل الكيميائي |
| قطر 6 مم ، قطر 10 مم | برونز | ||
| زنبرك الاسترجاع | سلك فولاذي | مطلي بالكروم الزنك | |
| مانع تسرب المكبس | NBR | ||
| الحشية | NBR | منتج خاص (نوع الحلقة الدائرية المدمجة فقط) | |
| صامولة التركيب | نحاس | مطلي بالنيكل الكيميائي | |
| صامولة نهاية القضيب | فولاذ | مطلي بالكروم الزنك | |
لماذا تختارنا
1: أنماط متنوعة لكل منتج ومنتجات هوائية كاملة السلسلة.
2: مخزون كبير للشحن السريع.
3: جودة عالية بأسعار تنافسية.
4: طلب عينة وطلب كمية صغيرة مقبول.
5: جودة موثوقة مضمونة وخدمة نشطة بعد البيع.
6: ضمان جودة لمدة عام واحد.
س: هل يمكنك تقديم عينات مجانية؟
ج: نعم، ولكن ذلك يعتمد على المنتجات، يرجى الاتصال بنا ina@pneuhydr.com أو واتساب 0086 15168536055
س: ما هو نطاق عملك؟
ج: نطاق عملنا هوخدمة المصدرين لقطع الغيار الأتمتة بحاوية كاملة، وبيعأسطوانة هوائية، معالجة مصدر الهواء، صمام لولبي،صمام هوائي،صمام بمحرك،صمام نحاسي، صمام هيدروليكي، أسطوانة هيدروليكية، وصلات هوائية وزيتية، مقياس ضغط، إلخ.س: ما هي أنواع المنتجات التي يمكنك صنعها؟
ج: يمكننا صنع العديد من أنواع الفولاذ المقاوم للصدأ،النحاس، الألمنيوممعالجة المواد.
مثل الصمامات عاليةالضغط صمام لولبي / صمام كهربائي /صمام مياه /صمام هوائي/ أسطوانة هوائية / صمام هيدروليكي / مجمع هيدروليكي منتجات وما إلى ذلك.س: هل يمكن تصنيع المنتج بشعارنا وعلامتنا التجارية؟ج: نعم، بالطبع، يمكننا صنعه. نحن موردون مصنعون للمعدات الأصلية لسنوات ومتخصصون في التصنيع. ولكن يجب عليك منحنا الإذن إذا كان ذلك ممكنًا.س: هل يمكنك توفير سلع أصلية من ماركات هوائية وهيدروليكية وأدوات شهيرة؟ج: نعم، يمكننا توفير ماركات مثل Festo، Smc، Ckd، Burket، Hydac، Rexroth، SMS، RSMT، Marsh، Endress+Hauser إلخ.س: هل يوجد ضمان متاح؟ج: نعم، عادة ما يكون ضمان الجودة للمنتجات لمدة عام واحد.
س: هل الموصل بنظام بريطاني أم متري؟ ما الفرق بين خيوط PT و NPT و G؟
ج:
خيط G أسطواني ولا يغلق نفسه، ويتطلب حشوات إضافية لمنع التسرب. PT و NPT مخروطيان، وتصبح الخيوط الداخلية والخارجية أضيق وأضيق عند الشد. يتم تحقيق الإغلاق من خلال تشوه الخيوط، وعادة ما يتم استخدام مادة مانعة للتسرب أو شريط معًا لتعزيز تأثير الإغلاق.
خيط G هو أنبوب مستقيم أسطواني يستخدم للتوصيلات غير المغلقة؛ خيط PT هو أنبوب مخروطي يعتمد على تشوه وإغلاق الخيط نفسه؛ NPT هو أيضًا أنبوب مخروطي بزاوية مقطع سن 60 درجة، ويستخدم بشكل أساسي في أمريكا الشمالية.
التزييت ج: 1 ميجا باسكال = 10 بار ≈ 145 رطل لكل بوصة مربعة ≈ 10 كجم
س: ما الذي يسبب عادة احتراق ملفات الصمام اللولبي؟
ج: جهد وتردد غير صحيحين، تبديل متكرر، دخول سائل إلى الرأس التجريبي، مشكلة في قلب الصمام والزنبرك،
بيئة حارة، اهتزاز شديد، إلخ.
س: ما الذي يجب ملاحظته للمكونات الهوائية في البيئات ذات درجات الحرارة العالية أو شديدة البرودة؟
نقطة التركيز
تدابير مضادة لبيئة درجات الحرارة العالية
تدابير مضادة لبيئة البرد الشديد
مانعات التسربمطاط الفلور، PTFE مطاط النتريل منخفض الحرارة، مطاط السيليكون، البولي يوريثين
التزييت شحم صناعي عالي الحرارة (منخفض التطاير)
| شحم منخفض الحرارة (نقطة انسكاب منخفضة، لزوجة منخفضة) | معالجة إمداد الهواء | تعزيز التبريد، إزالة المياه بكفاءة |
| تجفيف نقطة الندى المنخفضة للغاية (نوع التبريد + الامتصاص)، تتبع الحرارة | المكونات المعدنية | تخصيص مساحة التمدد |
| اختيار مواد ذات متانة في درجات الحرارة المنخفضة، منع التسرب بسبب الانكماش البارد | مكونات التحكم | ملفات عالية المقاومة للحرارة، تبديد الحرارة، استهلاك طاقة منخفض |
| تركيب صناديق العزل، تسخين موضعي، منع التكثف البارد | التركيب | الابتعاد عن مصادر الحرارة، إضافة ألواح عزل حراري |
| تجنب التعرض للرياح والثلج، لف بمواد عزل حراري | ||
