منزل المنتجاتصمام القرص المزدوج

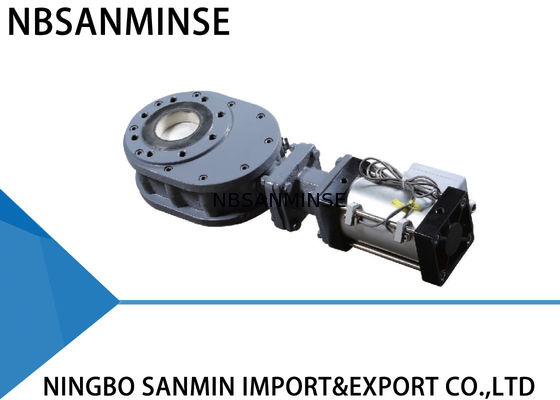

صمام المخرج المزدوج ، صمام بوابة مزدوجة صمام ISO9001

صمام المخرج المزدوج ، صمام بوابة مزدوجة صمام ISO9001

Outlet Double Disc Valve , Double Disc Gate Valve ISO9001 Certification

تفاصيل المنتج:

مكان المنشأ: الصين
اسم العلامة التجارية: NBSANMINSE
إصدار الشهادات: ISO9001
رقم الموديل: SMWZ644 (1) -10 (2) -DNA -C

شروط الدفع والشحن:

الحد الأدنى لكمية: 1 جهاز الكمبيوتر
الأسعار: Negotiation
تفاصيل التغليف: أكياس بلاستيكية ، صناديق ، كرتون ، البليت أو كمشورة العملاء
وقت التسليم: تفاوض
شروط الدفع: L/C, T/T, ويسترن يونيون
القدرة على العرض: تفاوض
ﺎﺘﺼﻟ ﺍﻶﻧ
مفصلة وصف المنتج
الضغط الاسمي: 1.0 (MPa) تسرب اختبار الضغط: 1.1 (MPa)
درجة الحرارة: ≤200 ℃ ضغط الاختبار كحد أقصى: 1.5 (MPa)
dn: 40 و 50 و 65 و 80 و 100 و 125 و 150 و 175 و 200 و 225 و 250 و 300 صمام الجسم: قالب جبس حديد

صمام المخرج المزدوج ، صمام بوابة مزدوجة صمام ISO9001


برفومنس الرئيسي

يستخدم صمام ثنائي الموديل WZ644-10Q أسطوانة مزدوجة اللصق ، ويتم صنع أسطح مانعة للتسرب من سبيكة مقاومة للتآكل أو من السيراميك. الختم محكم بنسبة 100٪ ويحقق الصمام عمرًا طويلًا في الخدمة ، خاصة في التطبيقات. وبالتالي ، يتم زيادة موثوقية النظام بشكل كبير.

اداء التشغيل

عندما يتم إدخال الهواء إلى منفذ الاسطوانة العلوي ، يقوم قضيب المكبس بدفع القرص المزدوج لأسفل ويتم إغلاق الصمام. عندما يتم إدخال الهواء إلى منفذ الاسطوانة السفلى ، يقوم قضيب المكبس بدفع القرص المزدوج إلى أعلى ويتم فتح الصمام. يتم وضع ضغط النابض بين الأقراص وخاتم الختم ، ويجبر الأقراص على الأقراص ضد حلقة الختم ، كما يسمح للأقراص الحركة الرأسية ، مما يساعد على تعويض التمدد الحراري والتقلص للأجزاء وضمان ختم مانع للتسرب في جميع الظروف. عند تشغيل الصمام ، يدور القرص المزدوج لجذب وتلميع الأسطح الختم. عندما يتدفق المنتج من خلال الصمام ، تتم إزالة أي مادة تدخل الحجرة الداخلية بواسطة حركة التدفق الدوامي. وبالتالي ، فإن الصمام هو التنظيف الذاتي. يمكن توفير تنقية الهواء الإضافية لضمان أداء نظيف في المكان. كل هذه الخصائص تضمن خدمة طويلة ل Lofe للصمام وزيادة موثوقية نظامك.

تطبيقات

أي غبار ومسحوق ومنتجات محببة في محطات الطاقة التي تعمل بالفحم ، والمصاهر ، ومحطات الحديد والصلب ، والصناعات الدوائية والكيميائية.

المعايير الفنية

أقصى ضغط التشغيل: 1.0MPa

أقصى اختبار الضغط: 1.5MPa

درجة حرارة التشغيل: < 200 ℃

اختبار ضغط التسرب: 1.1MPa

التثبيت والتطبيق

1. قبل التثبيت ، تأكد من أن المحرك المضغوط خال من أي عيوب مثل الكسر والمقعرة.

2. تأكد من أن الحافة المشتركة ، الطول الهيكلي ، ضغط التشغيل الأقصى والقطر الاسمي يتم توفيرها مع المتطلبات.

3. أثناء التثبيت ، لا يسمح بإعادة ضبط الأزرار والمكسرات التي تم تثبيتها في الأصل. محاذاة مركز اثنين من خطوط الأنابيب وقطر الصمام ليكون محوري. الحفاظ على سطح شفة مسطحة. يطبق بشكل موحد القوة لتشديد الترباس.

4. بعد التركيب ، أدخل الهواء من منافذ الاسطوانة العلوية والسفلية لمعرفة ما إذا كان الصمام يمكن فتحه أو إغلاقه عادة.

.5 قم بإغالق مفتاح التحكم (إذا كان موجودًا) لمعرفة ما إذا كان مثبتًا بشكل موثوق به ، وما إذا كان معلمته موصلة بمصدر طاقة الوصول ، وما إذا كان يمكنه العمل بشكل صحيح في ظروف الفتح الكامل والكامل.

طريقة استكشاف الأخطاء وإصلاحها

مشاكل سبب طريقة استكشاف الأخطاء وإصلاحها
تسرب في سطح الختم التراب بين القرص وسطح الختم أزل الأوساخ
ضرر لإغلاق أزواج الحلقات إصلاح أو استبدال
تسرب في مفصل شفة الترباس ثمل بشكل غير متساو بالتساوي المسمار المسمار
الأضرار التي لحقت سطح شفة إصلاح سطح شفة
ضرر للفاصل استبدل الفاصل
فشل الصمام في فتحه أو إغلاقه بشكل صحيح إيداع الغبار إزالة الغبار بانتظام
ضغط هواء غير كافي ، تسرب شديد إصلاح خط أنابيب تزويد الهواء
لقد تم تطويع مكونات تعمل بالهواء وفقدت الفاعلية استبدال المكونات التالفة
تسرب مربع حشو وقد تم العمر والحشو الشديد استبدال الحشو

البعد التثبيت ، الرسم التخطيطي

نموذج (سلسلة) DN L د ك د H نانومتر 2-A
WZ644-10Q 40 40 120 84 110 150 443 4-M16 2-G1 / 4
WZ644-10Q-50 50 120 99 125 165 463 4-M16 2-G1 / 4
WZ644-10Q-65 65 120 118 145 180 528 4-M16 2-G1 / 4
WZ644-10Q-80 80 120 132 160 195 558 8-M16 2-G1 / 4
WZ644-10Q-100 100 120 156 180 215 601 8-M16 2-G1 / 4
WZ644-10Q-125 125 160 184 210 250 730 8-M16 2-G3 / 8
WZ644-10Q-150 150 160 211 240 285 798 8-M16 2-G3 / 8
WZ644-10Q-175 175 160 241 270 315 894 8-M16 2-G3 / 8
WZ644-10Q-200 200 160 266 295 340 958 8-M16 2-G1 / 2
WZ644-10Q-225 225 160 294 325 370 1028 12-M20 2-G1 / 2

الأجزاء الرئيسية والمواد

بند اسم مواد بند اسم مواد
1 جسم الصمام الدكتايل الحديد 5 توصيل قطعة T فولاذ صلب
2 جسم صمام الجانب الدكتايل الحديد 6 سقف نهاية 45 # الصلب
3 الختم الدائري الكربون الصلب + سبيكة خاصة 7 ربط الرقبة الحديد الزهر Hodular
4 shaun: شون: الكربون الصلب + سبيكة خاصة 8 ألومنيوم يعمل بالهواء المضغوط اسطوانة الالومنيوم
