تفاصيل المنتج:
|
| حجم الخيط: | 1/2 " | الحجم الاسمي: | 100 ملم |
|---|---|---|---|
| تعبئة: | مملوءة بالسوائل أو الجافة | حماية الدخول.: | IP65 (الطقس ضيق) |
| اتصال: | النحاس | نافذة: | بلاستيك |
| إبراز: | stainless steel pressure gauge,industrial pressure gauge |
||

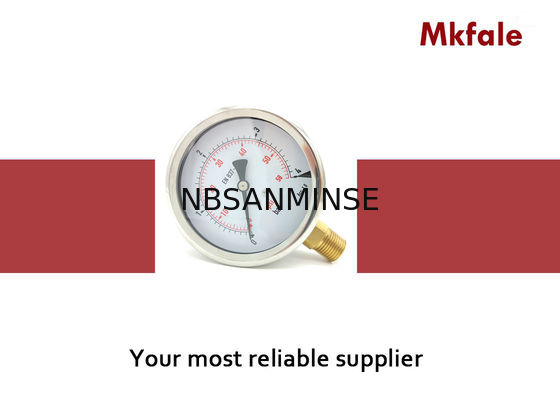

مقياس ضغط الفولاذ المقاوم للصدأ ، مقياس ضغط الوقود المملوء بالسائل 100 ملم
جدول المواصفات التقنية
واحد قطعة الاتصال الفولاذ المقاوم للصدأ تصميم القضية
SM1SP وصلة قطعة واحدة مع تصميم القضية الملتوية
| التطبيق |
تصميم خاص مع غطاء الفولاذ المقاوم للصدأ وقطعة رطبة من سبيكة النحاس وخيار قابلة لملء تطبيق الاهتزازات الشديدة وحالة الحقل المحيطية غير التآكلية،مع قفل المطرقة تصميم الحافظة. قابلة للتطبيق على الأنظمة الهيدروليكية والهوائية والضاغطات والمحركات والمضخات. نظام الرش، نظام أتمتة المبنى ووحدة المعالجة حيث الاهتزاز القلق |
|
| مواد التصميم | الغلاف و حلقة البازل | الغلاف و حلقة الحاجز، SS304 |
| العنصر الحساس | سبائك النحاس | |
| الصلة | النحاس | |
| النافذة | الزجاج المقاوم ((سلسلة SM1SB) ، البلاستيك ((سلسلة SM1SP)) | |
| غطاء النافذة | سدادات المطاط الصناعي | |
| مؤشر | الألومنيوم المطلي باللون الأسود | |
| لوحة رقمية | سبيكة الألومنيوم | |
| رمز التثبيت |
L:المدخل السفلي، W:المدخل السفلي مع الجهاز الخلفي، B:المدخل الخلفي ((الوسط الخلفي، الوسط الخلفي) F: الخلفي مع الجهاز الأمامي، Z: الخلفي مع العامل |
|
الخصائص
درجة الدقة 16الدرجة الأولى0، تطبيقات الاهتزاز واسعة النطاق
تصميم الحافظة الفولاذ المقاوم للصدأ، نظام القصف للأسفل الخلفي والشريط الأمامي
تصميم القفل المضطرب، الضغط فوق 30٪ من الكامل
مسدس مقيد قياسي، مقاومة الاهتزاز ممتازة مع ملء السائل
مقياس التصميم يصل إلى 600 بار
المواصفات التقنية
الحجم الاسمي: 63, 100, 150 ملم
فئة الدقة: الفئة 1. 6 ، الفئة 1. 0 (Φ > 100mm)
حماية الدخول : IP65 (صلب ضد الطقس)
حجم الاتصال: G1 / 4 ، G1 / 2 أو NPT
نطاق المقياس: الضغط 0.. 1000 بار ، الفراغ - 1 بار.. 0 ، المركب - 1.. 24 بار
شكل عنصر الأنبوب: P ≤ 100 بار في الأنبوب c ، P > 100 بار في الملف
تعبئة: مليئة بالجاف أو السائل
درجة حرارة التشغيل: درجة حرارة المحيط - 10 درجة.. + 70 درجة مئوية ، درجة حرارة متوسطة 90 درجة مئوية ماكس
خطأ درجة الحرارة: خطأ إضافي عندما تختلف درجة حرارة عنصر الضغط عن درجة الحرارة المرجعية + 20 درجة مئوية (+ 68 درجة فهرنهايت) ، تكون ± 0.
الحد الأقصى للضغط 130 ٪ من F.S.P ≤ 100 بار ، 115 ٪ من F.S.P > 100 bar
الدرجة التخرجية السوداء على البيضاء لمجموعة واحدة الدرجة السوداء والحمراء على البيضاء نطاقات مزدوجة
س: هل يمكن أن تقدم العينات المجانية ؟
أ: نعم، لكن هذا يعتمد على المنتجات الرجاء الاتصال بنا ina@pneuhydr.com أو على واتساب 0086 15168536055
س: ما هو نطاق عملك ؟
ج: نطاق عملنا هوخدمة أجزاء التشغيل الآلي للمصدر مع حاوية كاملة وبيعأسطوانة الهواء ، معالجة مصدر الهواء ، صمام الكهربائي ،صمام الهواءصمام المحركصمام نحاسي، صمام هيدروليكي، أسطوانة هيدروليكية، الهواء والنفطالارتباط، مقياس الضغطوهلم جرا
س:Wما نوع المنتجات التي يمكنك صنعها ؟
ج: يمكننا صنع العديد من أنواع الفولاذ المقاوم للصدأ, النحاس، الألومنيوممعالجة الموادمثل عاليةالضغط صمام / صمام الكهرباء / صمام الكهرباءصمام الماءصمام هوائي/أسطوانة الهواء/صمام هيدروليكي/تجميع هيدروليكيالمنتجات وما إلى ذلك.
س: هل يمكن تصنيع المنتج مع شعارنا وعلامتنا التجارية ؟
ج: نعم ، بالطبع يمكننا صنعها. نحن مورّد OEM لسنوات ومهنيون في صنعها. ولكنك بحاجة إلى إعطائنا الإذن إذا كان ذلك ممكناً.
س: هل يمكنك توفير المنتجات الأصلية الشهيرة للآلات الهوائية والهيدروليكية ؟
ج: نعم، يمكننا توفير مثل فيستو، سمك، سي كيد، بوركيت، هيدك، ريكسروث، سيمنز، روزمونت، مارش، إندريس + هاوزر الخ
س: هل هناك ضمان متاح؟
ج: نعم، عادة المنتجات هي سنة واحدة ضمان الجودة.
س: هل هو في النظام البريطاني أو المتري؟ ما هو الفرق بين PT، NPT، و G الخيوط؟
أ: الخيط G أسطواني ولا يغلق نفسه ، مما يتطلب غطاءات إضافية لمنع التسرب. PT و NPT مخروط ،والخيوط الداخلية والخارجية تصبح أكثر تشدّداً عند تشديديتم تحقيق الختم من خلال تشوه الخيوط ، وعادة ما يستخدم مواد الختم أو الشريط جنبا إلى جنب لتعزيز تأثير الختم
الخيط G هو أنبوب أسطواني مستقيم يستخدم للاتصالات غير المغلقة؛ الخيط PT هو أنبوب مخروط يعتمد على تشوه وتسجيل الخيط نفسه.NPT هو أيضا أنبوب مخروط مع زاوية ملف تعريف الأسنان من 60 درجة، تستخدم بشكل رئيسي في أمريكا الشمالية
س: كيفية تحويل وحدات الضغط: MPa، bar، psi، kg/cm2؟
ج: 1MPa=10bar≈145psi≈10kg
س: ما الذي يسبب عادةً إرهاق لفائف الصمامات الكهربائية؟
الجواب:جهد غير صحيح و هرتز، التبديل المتكرر، رأس الطيار يدخل السائل، قلب الصمام ومشكلة الربيع،البيئة الحرارة، الاهتزازات الثقيلة، الخ
س: ما الذي يجب ملاحظته عن المكونات الهوائية في بيئات ذات درجات حرارة عالية أو باردة للغاية؟
| نقطة التركيز | التدابير المضادة للبيئة عالية الحرارة | التدابير المضادة للبيئة الباردة للغاية |
| الأختام | المطاط الفلور، PTFE | نيتريل منخفض الحرارة، مطاط السيليكون، بولي يوريثان |
| التشحيم | الدهون الاصطناعية عالية درجة الحرارة (التقلب المنخفض) | الدهون ذات درجة حرارة منخفضة (نقطة صب منخفضة ، لزجة منخفضة) |
| معالجة إمدادات الهواء | تعزيز التبريد، إزالة المياه بكفاءة | تجفيف منخفضة جداً (التبريد + نوع الامتصاص) ، تعقب الحرارة |
| المكونات المعدنية | تصريح توسيع الاحتياطي | اختيار المواد مع صلابة درجة حرارة منخفضة، ومنع التسرب بسبب الانكماش البارد |
| مكونات التحكم | لفائف عالية المقاومة للحرارة ، تبديد الحرارة ، استهلاك طاقة منخفض | تثبيت صناديق العزل، التدفئة المحلية، منع التكثيف البارد |
| التثبيت | ابق بعيداً عن مصادر الحرارة، أضف لوحات عازلة حرارية | تجنب التعرض للرياح والثلوج، وتغليف مع مواد العزل الحراري |
