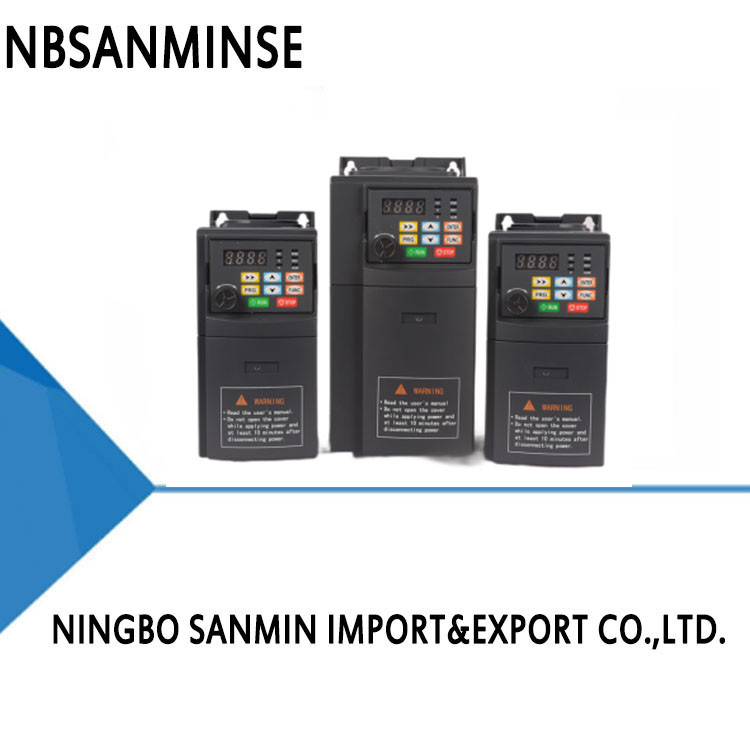

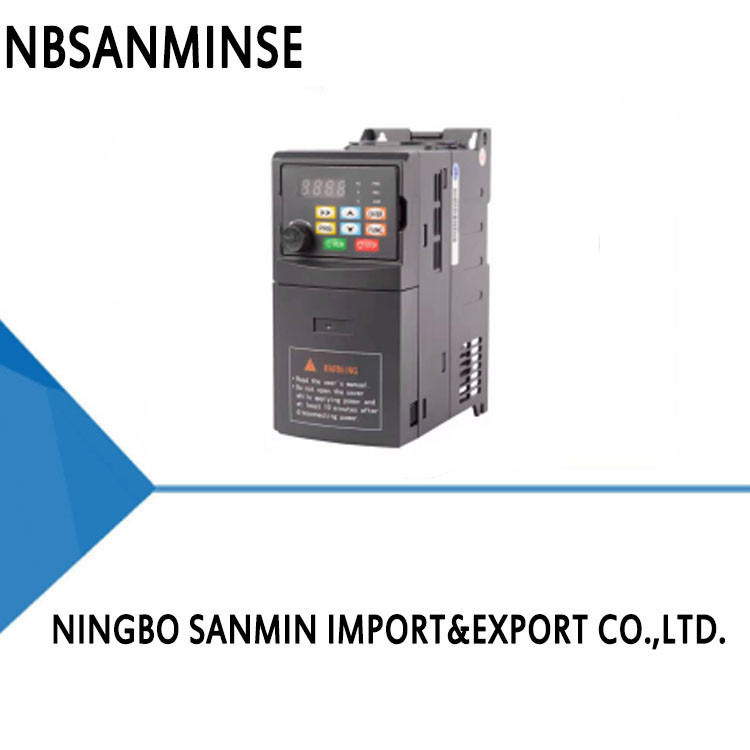

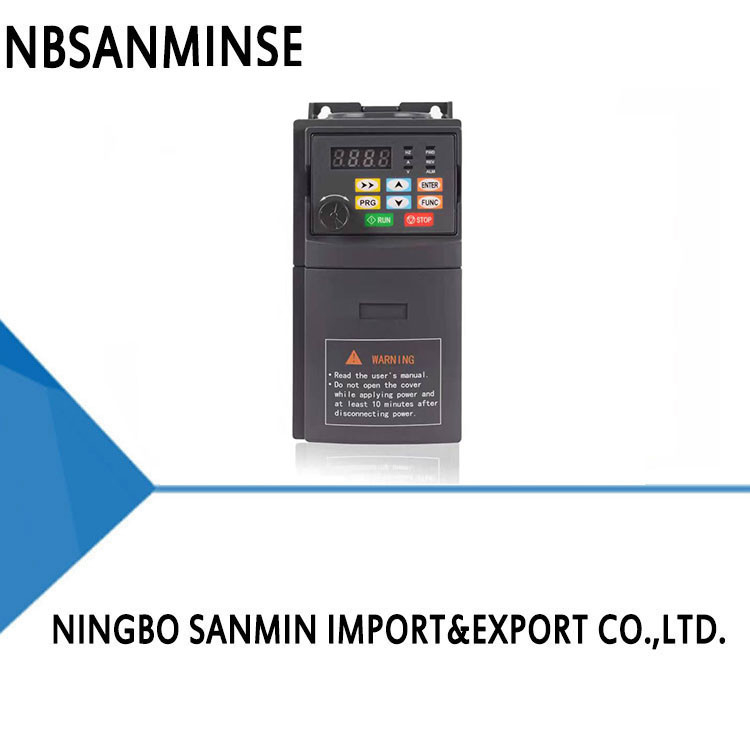

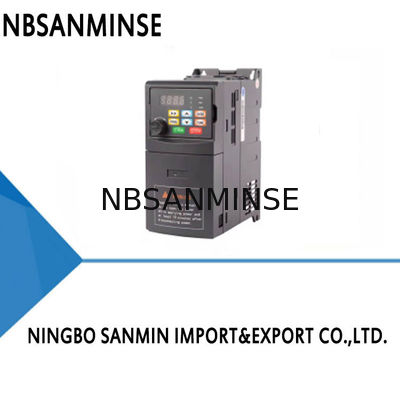

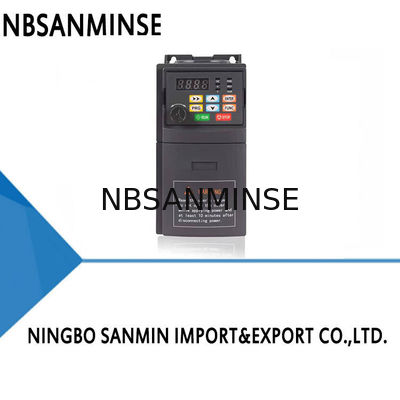

تفاصيل المنتج:
|
| نطاق الطاقة: | 0.75-5.5 كيلو واط | جهد الإدخال: | 220 فولت-240 فولت/380 فولت-440 فولت |
|---|---|---|---|
| نطاق التردد: | 50 هرتز/60 هرتز | تيار الإخراج: | 4-12.6 أمبير |
| مستوى الحماية: | IP54 | الجهد الناتج: | 0-240 فولت/0-440 فولت |
| درجة حرارة التشغيل: | -20-+50 درجة مئوية | ||
| إبراز: | محولات التردد من سلسلة Fl360,محولات تردد عالمية,محولات التردد المدمجة |
||
|
بيانات مقدرة لمحول التردد |
|||
| الموديل | الطاقة |
مزود الطاقة |
تيار الخرج (أمبير) |
| 0.75G1-220V | 0.75 كيلو واط |
220 فولت - 240 فولت 50 هرتز / 60 هرتز |
4 |
| 1.5G1-220V | 1.5 كيلو واط | 7 | |
| 2.2G1-220V | 2.2 كيلو واط | 9.5 | |
| 0.75G3-380V | 0.75 كيلو واط |
380 فولت - 440 فولت 50 هرتز / 60 هرتز |
2.5 |
| 1.5G3-380V | 1.5 كيلو واط | 4.1 | |
| 2.2G3-380V | 2.2 كيلو واط | 5.8 | |
| 4.0G3-380V | 4.0 كيلو واط | 9.4 | |
| 5.5G3-380V | 5.5 كيلو واط | 12.6 | |
أسلاك التركيب
وصف وظيفة الطرفية
|
الطرفية الاسم |
استخدام الطرفية |
الإعداد والوصف |
| R |
مزود طاقة العاكس: يتم توصيل موديل 380 فولت بـ R و S و T يتم توصيل موديل 220 فولت بـ R و S أو R و T |
يجب استخدام مفتاح الهواء كجهاز حماية من التيار الزائد في الواجهة الأمامية لمدخل العاكس مزود الطاقة. إذا تمت إضافة مفتاح حماية من التسرب، لمنع سوء تشغيل مفتاح التسرب، يرجى اختيار معدات بحساسية تزيد عن 200 مللي أمبير ووقت تشغيل يزيد عن 100 مللي ثانية. |
| S | ||
| T | ||
| U,V,W |
خرج العاكس، متصل بالمحرك |
لتقليل تيار التسرب، يجب ألا يتجاوز خط توصيل المحرك 50 مترًا |
| PE |
التأريض |
يجب تأريض العاكس جيدًا |
| COM |
طرفية الإشارة المشتركة |
الجهد الصفري للإشارات الرقمية والتناظرية |
| X1 |
مدخل رقمي X1 |
من خلال إعداد المعلمة F0.19، الافتراضي للمصنع هو الأمام |
| X2 |
مدخل رقمي X2 |
من خلال إعداد المعلمة F0.20، الافتراضي للمصنع هو العكس |
| X3 |
مدخل رقمي X3 |
من خلال إعداد المعلمة F0.21، الافتراضي للمصنع هو السرعة المتعددة الأولى |
| X4 |
مدخل رقمي X4 |
من خلال إعداد المعلمة F0.22، الافتراضي للمصنع هو السرعة المتعددة الثانية |
| GND |
طرفية الإشارة المشتركة |
الجهد الصفري لإشارة الدخل التناظري |
| +24V |
مزود طاقة خرج المجمع المفتوح |
+24 فولت، بحد أقصى 10 مللي أمبير |
| +5V |
مزود طاقة مقاومة ضبط التردد |
+5 فولت، بحد أقصى 10 مللي أمبير |
| Y1 |
خرج مجمع مفتوح 1 |
مقاومة دخل 4-20 مللي أمبير: 100 أوم |
| AI1 |
إشارة الدخل التناظري |
يتم تعيينه بواسطة المعلمة F0.01 |
|
TA,TC |
خرج المرحل |
يتم تعيينه بواسطة المعلمة F0.26 |
| سعة التلامس: 250 فولت تيار متردد / 3 أمبير | ||
| 24 فولت تيار مستمر / 2 أمبير 24 فولت تيار مستمر / 2 أمبير |
حجم المنتج
|
حجم منتج العاكس |
||||||
| الموديل | الارتفاع | ج: يمكننا صنع العديد من أنواع الفولاذ المقاوم للصدأ، | العمق | أ | ب | ج |
| 0.75G1-220V | 170 | 78 | 135 | 60 | 160 | 150 |
| 1.5G1-220V | 170 | 78 | 135 | 60 | 160 | 150 |
| 2.2G1-220V | 170 | 78 | 135 | 60 | 160 | 150 |
| 0.75G3-380V | 170 | 78 | 135 | 60 | 160 | 150 |
| 1.5G3-380V | 170 | 78 | 135 | 60 | 160 | 150 |
| 2.2G3-380V | 170 | 78 | 135 | 60 | 160 | 150 |
| 4.0G3-380V | 212 | 95 | 151 | 78 | 200 | 180 |
| 5.5G3-380V | 212 | 95 | 151 | 78 | 200 | 180 |
س: هل يمكنك تقديم عينات مجانية؟
ج: نعم، ولكن ذلك يعتمد على المنتجات، يرجى الاتصال بنا ina@pneuhydr.com أو واتساب 0086 15168536055
س: ما هو نطاق عملك؟
ج: نطاق عملنا هوخدمة تصدير قطع غيار الأتمتة بحاوية كاملة، وبيعأسطوانات الهواء، معالجة مصدر الهواء، صمامات الملف اللولبي،صمامات الهواء،صمامات آلية، صمامات نحاسية، صمامات هيدروليكية، أسطوانات هيدروليكية، وصلات الهواء والزيت ، مقاييس الضغط إلخ.س:
ما هي أنواع المنتجات التي يمكنك صنعها؟ج: يمكننا صنع العديد من أنواع الفولاذ المقاوم للصدأ،النحاس، الألومنيوم
معالجة المواد.مثل الضغط العالي صمامات / صمامات الملف اللولبي / صمامات كهربائية /صمامات المياه /صمامات هوائية/ أسطوانات الهواء / صمامات هيدروليكية / مجمعات هيدروليكيةمنتجات وما إلى ذلك.س: هل يمكن تصنيع المنتج بشعارنا وعلامتنا التجارية؟ج: نعم، بالطبع، يمكننا صنعه. نحن موردون لمصنعي المعدات الأصلية لسنوات ومتخصصون في التصنيع. ولكن يجب عليك منحنا الإذن إذا كان ذلك ممكنًا.س: هل يمكنك توفير سلع أصلية من ماركات هوائية وهيدروليكية وأدوات شهيرة؟ج: نعم، يمكننا توريد مثل Festo، SMC، CKD، Burket، Hydac، Rexroth، SMS، RSMT، Marsh، Endress+Hauser إلخ.س:
هل هناك ضمان متاح؟
ج: نعم، عادة ما يكون ضمان الجودة للمنتجات لمدة عام واحد.
س: هل الموصل بالنظام البريطاني أم المتري؟ ما الفرق بين خيوط PT و NPT و G؟
ج:
الأختام خيط G هو أنبوب مستقيم أسطواني يستخدم للتوصيلات غير المغلقة؛ خيط PT هو أنبوب مخروطي يعتمد على تشوه وإغلاق الخيط نفسه؛ NPT هو أيضًا أنبوب مخروطي بزاوية مقطع سن 60 درجة، ويستخدم بشكل أساسي في أمريكا الشمالية.
س: كيف تحول وحدات الضغط: MPa، bar، psi، kg/cm²؟
ج: 1 ميجا باسكال = 10 بار ≈ 145 رطل لكل بوصة مربعة ≈ 10 كجم
س: ما الذي يسبب عادة احتراق ملفات صمام الملف اللولبي؟ ج: جهد وتردد غير صحيحين، تبديل متكرر، دخول رأس الطيار إلى السائل، مشكلة في قلب الصمام والزنبرك،
بيئة
حارة، اهتزاز شديد إلخ.
س:
ما الذي يجب ملاحظته للمكونات الهوائية في البيئات ذات درجات الحرارة العالية أو شديدة البرودة؟
نقطة التركيزتدابير مضادة لبيئة درجات الحرارة العالية تدابير مضادة لبيئة البرد الشديد
الأختام مطاط الفلور، PTFE
| مطاط النتريل منخفض الحرارة، مطاط السيليكون، البولي يوريثين | التشحيم | شحم صناعي عالي الحرارة (منخفض التطاير) |
| شحم منخفض الحرارة (نقطة انسكاب منخفضة، لزوجة منخفضة) | معالجة إمداد الهواء | تعزيز التبريد، إزالة فعالة للمياه |
| تجفيف نقطة الندى المنخفضة للغاية (نوع التبريد + الامتزاز)، تتبع الحرارة | المكونات المعدنية | توفير مساحة تمدد |
| اختيار مواد ذات متانة في درجات الحرارة المنخفضة، منع التسرب بسبب الانكماش البارد | مكونات التحكم | ملفات عالية المقاومة للحرارة، تبديد الحرارة، استهلاك طاقة منخفض |
| تركيب صناديق العزل، تسخين موضعي، منع التكثيف البارد | التركيب | الابتعاد عن مصادر الحرارة، إضافة ألواح عزل حراري |
| تجنب التعرض للرياح والثلج، لف بمواد عازلة حرارياً | ||
