تفاصيل المنتج:
|
| وزن: | 2.8 كجم | ضغط الهواء: | 0.14-0.55MPa |
|---|---|---|---|
| ضغط: | 0.02-0.5MPa | واجهة الطاقة: | NPT1/2 (M22x1.5) |
| الأبعاد الشاملة: | 203 × 160 × 105mm | خطأ التباطؤ: | 1% (تمثيل واحد) |
| الفرقة الميتة: | 0.4% (أحادي المفعول) | خطأ جوهري: | +1%(تمثيل فردي) |
| إشارة الإدخال: | 4-20mA.DC:0-10mA.DC | السفر المقدر: | 0-(50--75°-90°) السفر الزاوي |
| إبراز: | محول الصمام الكهربائي من سلسلة سانمين,محدد موقع صمام كهربائي من سلسلة ZPD Sanmin,محدد موقع صمام غاز من سلسلة ZPD Sanmin |
||
|

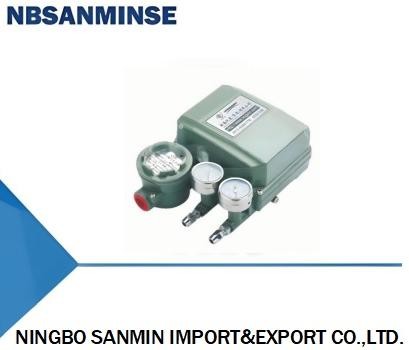

سلسلة ZPD الكهربائية والغازية محدد الصمام |
|
 |
QZD2000 وظيفة المحول الكهربائي الغازي هي تحويل الإشارة الكهربائية الصادرة عن المنظم إلى إشارة غازية. سلسلة ZPD2000 تحديد موضع الصمام الكهربائي الغازي واستخدام الصمام، تقوم الإشارة الكهربائية الصادرة عن المنظم بتحويلها إلى إشارة غازية لدفع الصمام، يمكنها التغلب على قوة عدم توازن قلب الصمام الناتجة عن احتكاك عمود الصمام وضغط الوسيط، وتحسين سرعة حركة الصمام، لضمان تحديد موضع المنظم وفقًا لإشارة الخرج الصحيحة للمنظم. |
| خطأ جوهري | +1% (أحادي التأثير)؛ +1.5% (مزدوج التأثير) | |||
| خطأ التباطؤ | 1% (أحادي التأثير): 1.5% (مزدوج التأثير) | |||
| نطاق ميت | 0.4% (أحادي التأثير)؛ 0.8% (مزدوج التأثير) | |||
| السفر المقدر | 0-(10-100) مم؛ 0-(50--75 درجة -90 درجة) سفر زاوي | |||
| ضغط الهواء | 0.14-0.55 ميجا باسكال | |||
| إشارة الدخل | 4-20 مللي أمبير. تيار مستمر: 0-10 مللي أمبير. تيار مستمر (قابل للفصل) | |||
| ضغط الخرج | 0.02-0.5 ميجا باسكال | |||
| اتصال الهواء | نوع أحادي التأثير: 450 لتر/ساعة (إمداد الغاز 0.14 ميجا باسكال) نوع مزدوج التأثير: 3600 لتر/ساعة (إمداد الغاز 0.55 ميجا باسكال) | |||
| خاصية الخرج | خطي، نسبة متساوية | |||
| درجة حرارة البيئة | -35~+60 درجة مئوية -20~+60 درجة مئوية (نوع آمن جوهريًا) | |||
| الرطوبة النسبية | 10%~90% | |||
| مقاومة الدخل | 4-20 مللي أمبير. تيار مستمر 300+100 (20 درجة مئوية وقت) 0-10 مللي أمبير. تيار مستمر 1000+300 (20 درجة مئوية وقت) | |||
| اتصال إمداد الهواء | M10x1، p6 وصل نحاس | |||
| واجهة الطاقة | NPT1/2 (M22x1.5) | |||
| مادة الغلاف | سبائك الألومنيوم | |||
| الأبعاد الكلية | 203 × 160 × 105 مم | |||
| الوزن | 2.8 كجم | |||
| موديل | نوع الحركة | إشارة الدخل | ضغط الخرجe | حاوية خارجية |
|
QZD2 |
1 أحادي التأثير | 1 4~20 مللي أمبير. تيار مستمر | 1 0.02-0.1 ميجا باسكال (أو) 0-0.5 ميجا باسكال (قياسي) | D نوع مقاوم للانفجار |
| 2 مزدوج التأثير | 2 إشارات مرحل 4-12؛ 12-20 مللي أمبير. تيار مستمر | 2 0.04-0.2 ميجا باسكال | E نوع مقاوم للعوامل الجوية | |
| 3 0-10 مللي أمبير. تيار مستمر | 3 0.08-0.2 ميجا باسكال | I نوع آمن جوهريًا مقاوم للانفجار Ex ia IICT6 GB | ||
| 4 إشارات مرحل 0-5؛ 5-10 مللي أمبير. تيار مستمر | ||||
س: هل يمكنك تقديم عينات مجانية؟
ج: نعم، ولكن ذلك يعتمد على المنتجات، يرجى الاتصال بنا ina@pneuhydr.com أو واتساب 0086 15168536055
س: ما هو نطاق عملك؟
ج: نطاق عملنا هوخدمة مصدر قطع غيار الأتمتة بحاوية كاملة، وبيعأسطوانة هوائية، معالجة مصدر الهواء، صمام لولبي،صمام هوائي،صمام محرك، صمام نحاسي، صمام هيدروليكي، أسطوانة هيدروليكية، تركيبات الهواء والزيت ،مقياس ضغط إلخ.
س:ما هي أنواع المنتجات التي يمكنك تصنيعها؟ج: يمكننا تصنيع العديد من أنواع الفولاذ المقاوم للصدأ،
النحاس، الألومنيوممعالجة المواد. مثل الضغط العاليصمام / صمام لولبي / صمام كهربائي /صمام مياه /صمام هوائي /أسطوانة هوائية/ صمام هيدروليكي / مجمع هيدروليكيمنتجات وما إلى ذلك.س: هل يمكن تصنيع المنتج بشعارنا وعلامتنا التجارية؟ج: نعم، بالطبع، يمكننا التصنيع. نحن موردون مصنعون للمعدات الأصلية لسنوات ومتخصصون في التصنيع. ولكن تحتاج إلى منحنا الإذن إذا كان ذلك ممكنًا.س: هل يمكنك توفير سلع أصلية من ماركات هوائية وهيدروليكية وأدوات مشهورة؟
ج: نعم، يمكننا توفير مثل Festo، Smc، Ckd، Burket، Hydac، Rexroth، SMS، RSMT، Marsh، Endress+Hauser إلخ.
س:
هل هناك ضمان متاح؟
ج: نعم، عادة ما يكون ضمان جودة المنتجات لمدة عام واحد.
تدابير مضادة للبيئة ذات درجات الحرارة العالية ج:
خيط G أسطواني ولا يغلق نفسه، ويتطلب حشوات إضافية لمنع التسرب. PT و NPT مخروطيان، وتصبح الخيوط الداخلية والخارجية أضيق وأضيق عند الشد. يتم تحقيق الإغلاق من خلال تشوه الخيوط، وعادة ما يتم استخدام مانع التسرب أو الشريط معًا لتعزيز تأثير الإغلاق.
خيط G هو أنبوب مستقيم أسطواني يستخدم للتوصيلات غير المغلقة؛ خيط PT هو أنبوب مخروطي يعتمد على تشوه وإغلاق الخيط نفسه؛ NPT هو أيضًا أنبوب مخروطي بزاوية مقطع سن 60 درجة، يستخدم بشكل أساسي في أمريكا الشمالية.
س: كيف تحول وحدات الضغط: ميجا باسكال، بار، psi، كجم/سم²؟ ج: 1 ميجا باسكال = 10 بار ≈ 145 psi ≈ 10 كجم
س: ما الذي يسبب عادة احتراق ملفات الصمام اللولبي؟
ج: جهد وتردد غير صحيحين، تبديل متكرر، دخول سائل إلى الرأس التجريبي، مشكلة في قلب الصمام والزنبرك،
بيئة
حارة، اهتزاز شديد إلخ.
س:ما الذي يجب ملاحظته للمكونات الهوائية في البيئات ذات درجات الحرارة العالية أو شديدة البرودة؟ نقطة التركيز
تدابير مضادة للبيئة ذات درجات الحرارة العالية تدابير مضادة للبيئة شديدة البرودة
| الأختام | مطاط الفلور، PTFE | مطاط النتريل منخفض الحرارة، مطاط السيليكون، البولي يوريثين |
| التزييت | شحم صناعي عالي الحرارة (منخفض التطاير) | شحم منخفض الحرارة (نقطة انسكاب منخفضة، لزوجة منخفضة) |
| معالجة إمداد الهواء | تعزيز التبريد، إزالة فعالة للمياه | تجفيف نقطة الندى المنخفضة للغاية (نوع التبريد + الامتصاص)، تتبع الحرارة |
| المكونات المعدنية | احتياطي مساحة التمدد | اختر مواد ذات صلابة في درجات الحرارة المنخفضة، منع التسرب بسبب الانكماش البارد |
| مكونات التحكم | ملفات عالية المقاومة للحرارة، تبديد الحرارة، استهلاك طاقة منخفض | تركيب صناديق العزل، التسخين المحلي، منع التكثيف البارد |
| التركيب | الابتعاد عن مصادر الحرارة، إضافة ألواح عزل حراري | تجنب التعرض للرياح والثلج، لف بمواد عزل حراري |
