تفاصيل المنتج:
|
| إشارة الإدخال: | 4 ~ 20 مللي أمبير تيار مستمر | ضغط العرض: | 1.4 ~ 7kgf/cm2 (20 ~ 100psi) |
|---|---|---|---|
| مقاومة: | 250 ± 15Ω | سكتة دماغية: | 10 ~ 150mm 0 ~ 90° |
| واجهة القصبة الهوائية: | NPT1 / 4 | واجهة الطاقة: | NPT1/2 ((G1/2) |
| مقياس الضغط: | الـ NPT1/8 | درجة حرارة: | -20 درجة مئوية ~ 70 درجة مئوية |
| مادة: | يلقي الألومنيوم | ||
| إبراز: | مقياس مكان صمام الغاز,محرك تحديد مكان الصمام من سلسلة سانمين,محول الصمام الكهربائي من سلسلة سانمين |
||

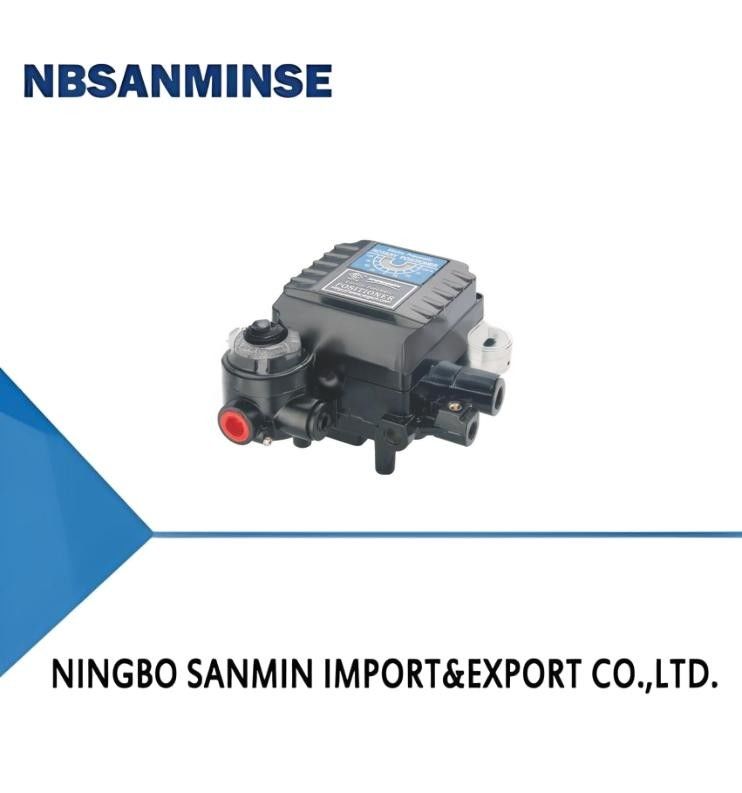

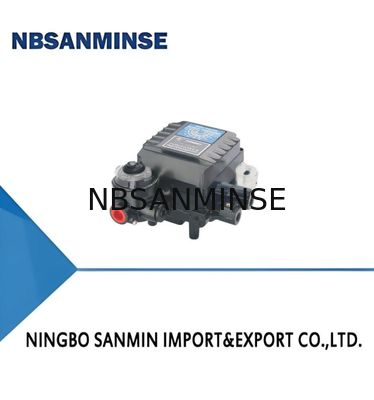

| جهاز تحديد موقع الصمامات الكهربائية والغازية من سلسلة CN1000 | |
|
|
1من خلال شهادة " سي اي " 2من خلال الدرجة المقاومة للانفجار (Ex iaIIBT6 Gb, Ex dmbIIBT6 Gb, Ex dmbIICT6 Gb). 3من خلال شهادة IP66 4مع اهتزازات عالية (لا تأثير في 5-200 هرتز). 5.الواجهات الكهربائية ذات شكل مسام، إلى أي تحويل الاتجاه. 6.المعايرة بسيطة وسهلة التنفيذ ،تحويل التفاعل 7.لا حاجة لتغيير، 1/2 أجزاء متساوية يمكن أن تكتمل السيطرة. 8تصميم هيكل وحدات للأجزاء، سهلة الإصلاح والصيانة. 9سهلة للاتصال بالردود |
| أولاً، لمحة عامة عن المنتج جهاز تحديد المواقع الكهربائي من سلسلة CN1000 وصمام التحكم الهوائي يشكل دائرة تحكم حلقة مغلقة.لتحويل نظام التحكم في إشارة التيار المباشر يعطى لتحريك رسالة من صمام الغازفي نفس الوقت وفقا لمراقب ردود الفعل من فتح لجعل وضع الصمام يمكن تصحيح وضع وفقا لإشارات التحكم النظام الخروج.المحدد الكهربائي متوفر في النوع الفاعل الواحد (نوع العودة الربيعية) والمحركات الهوائية مزدوجة الفاعلية. |
|
| النموذج | CN1000L |
CN1000R | ||
المشروع |
مستقيمالسفر |
الزاويةالسفر |
||
| الإجراء الفردي | عمل مزدوج | الإجراء الفردي | عمل مزدوج | |
| أناnضعالإشارة | 4 ~ 20mA DC | المعروضالضغط | 1.4~7kgf/cm2 ((20~100psi) | |
| عائق | 250±15Ω | السكتة الدماغية | 10~150mm 0~90° | |
| Tواجهة الشوكة | NPT1/4 | واجهة الطاقة | NPT1/2 ((G1/2) | |
| (ب)مقياس القوةبين | الـ NPT1/8 | الصف المقاوم للانفجار | إضافة إلى ذلك ، يجب أن يكون هناك إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة. | |
| (ب)التناوبالدرجة | IP66 | (ل)عدم التكافؤ | ± 1%F.S ± 2%FS | |
| درجة حرارة البيئة | -20 درجة مئوية -70 درجة مئوية | التهاب النفس | ± 1% F.S | |
| Sالحساسية | ±0.2%F.S±0.5%F.S | أاستهلاك | 3LPM ((Sup=1.4kgf/cm2,20psi) | |
| التكرار | ± 0.5% | Fمنخفضةالقدرة | 80LPM ((Sup=1.4kgf/cm2,20psi) | |
| مالوعاء | الألومنيوم المصبوب |
| Wثمانية | 2.7kg ((6lb) 2.8kg ((6.2Ib) |
|
CN1000 |
(ل)خطية | Sالإجراء الفردي | مEx dmb IIBT 6 جيجابايت |
1 10 ~ 40 ملم ((النوع المستقيم) M6x40L (نوع الدوار) |
1 حجم جهاز التشغيل أقل من 90 سم 3 |
0لا.. |
| Rنوع الدوار | دعمل مزدوج | جEx dmbIIC T6 جيجابايت |
2 40 ~ 70 ملم ((النوع المستقيم) M6x63L (التحول) |
2 حجم المحرك 90 إلى 180 سم 3 | 1 +PTM ((وضع الصمام المدمج.ردود الفعل) | |
|
_____ |
_____ |
أناEx ia IIB T6 جيجابايت |
3 70 ~ 100mm ((خطية) M8x40L (نوع الدوار) |
3 حجم المحرك أكبر من 180 سم3 | 2 +PTM ((موقف الصمام الخارجي) | |
|
_____ |
_____ |
(ب)ما يزيد عن 6 جيجابايت |
4 100 ~ 130mm ((خطية) M8x63L (نوع الدوار) |
_____ |
3 +L/S ((مفتاح الحد المدمج) | |
|
_____ |
_____ |
نغير مضاد للانفجار |
5 130 ~ 150mm ((خطية) NAMUR (نوع الدوار) |
_____ |
4 +L/S ((مفتاح الحد الخارجي) | |
|
_____ |
_____ |
_____ |
_____ |
_____ |
5 +PTM+L/S ((وضع الصمام المدمج.ردود الفعل. ومفتاح الحد) |
س: هل يمكن أن تقدم العينات المجانية ؟
أ: نعم، لكن هذا يعتمد على المنتجات الرجاء الاتصال بنا ina@pneuhydr.com أو على واتساب 0086 15168536055
س: ما هو نطاق عملك ؟
ج: نطاق عملنا هوخدمة أجزاء التشغيل الآلي للمصدر مع حاوية كاملة وبيعأسطوانة الهواء ، معالجة مصدر الهواء ، صمام الكهربائي ،صمام الهواءصمام المحركصمام نحاسي، صمام هيدروليكي، أسطوانة هيدروليكية، الهواء والنفطالارتباط، مقياس الضغطوهلم جرا
س:Wما نوع المنتجات التي يمكنك صنعها ؟
ج: يمكننا صنع العديد من أنواع الفولاذ المقاوم للصدأ, النحاس، الألومنيوممعالجة الموادمثل عاليةالضغط صمام / صمام الكهرباء / صمام الكهرباءصمام الماءصمام هوائي/أسطوانة الهواء/صمام هيدروليكي/تجميع هيدروليكيالمنتجات وما إلى ذلك.
س: هل يمكن تصنيع المنتج مع شعارنا وعلامتنا التجارية ؟
ج: نعم ، بالطبع يمكننا صنعها. نحن مورّد OEM لسنوات ومهنيون في صنعها. ولكنك بحاجة إلى إعطائنا الإذن إذا كان ذلك ممكناً.
س: هل يمكنك توفير المنتجات الأصلية الشهيرة للآلات الهوائية والهيدروليكية ؟
ج: نعم، يمكننا توفير مثل فيستو، سمك، سي كيد، بوركيت، هيدك، ريكسروث، سيمنز، روزمونت، مارش، إندريس + هاوزر الخ
س: هل هناك ضمان متاح؟
ج: نعم، عادة المنتجات هي سنة واحدة ضمان الجودة.
س: هل هو في النظام البريطاني أو المتري؟ ما هو الفرق بين PT، NPT، و G الخيوط؟
أ: الخيط G أسطواني ولا يغلق نفسه ، مما يتطلب غطاءات إضافية لمنع التسرب. PT و NPT مخروط ،والخيوط الداخلية والخارجية تصبح أكثر تشدّداً عند تشديديتم تحقيق الختم من خلال تشوه الخيوط ، وعادة ما يستخدم مواد الختم أو الشريط جنبا إلى جنب لتعزيز تأثير الختم
الخيط G هو أنبوب أسطواني مستقيم يستخدم للاتصالات غير المغلقة؛ الخيط PT هو أنبوب مخروط يعتمد على تشوه وتسجيل الخيط نفسه.NPT هو أيضا أنبوب مخروط مع زاوية ملف تعريف الأسنان من 60 درجة، تستخدم بشكل رئيسي في أمريكا الشمالية
س: كيفية تحويل وحدات الضغط: MPa، bar، psi، kg/cm2؟
ج: 1MPa=10bar≈145psi≈10kg
س: ما الذي يسبب عادةً إرهاق لفائف الصمامات الكهربائية؟
الجواب:جهد غير صحيح و هرتز، التبديل المتكرر، رأس الطيار يدخل السائل، قلب الصمام ومشكلة الربيع،البيئة الحرارة، الاهتزازات الثقيلة، الخ
س: ما الذي يجب ملاحظته عن المكونات الهوائية في بيئات ذات درجات حرارة عالية أو باردة للغاية؟
| نقطة التركيز | التدابير المضادة للبيئة عالية الحرارة | التدابير المضادة للبيئة الباردة للغاية |
| الأختام | المطاط الفلور، PTFE | نيتريل منخفض الحرارة، مطاط السيليكون، بولي يوريثان |
| التشحيم | الدهون الاصطناعية عالية درجة الحرارة (التقلب المنخفض) | الدهون ذات درجة حرارة منخفضة (نقطة صب منخفضة ، لزجة منخفضة) |
| معالجة إمدادات الهواء | تعزيز التبريد، إزالة المياه بكفاءة | تجفيف منخفضة جداً (التبريد + نوع الامتصاص) ، تعقب الحرارة |
| المكونات المعدنية | تصريح توسيع الاحتياطي | اختيار المواد مع صلابة درجة حرارة منخفضة، ومنع التسرب بسبب الانكماش البارد |
| مكونات التحكم | لفائف عالية المقاومة للحرارة ، تبديد الحرارة ، استهلاك طاقة منخفض | تثبيت صناديق العزل، التدفئة المحلية، منع التكثيف البارد |
| التثبيت | ابق بعيداً عن مصادر الحرارة، أضف لوحات عازلة حرارية | تجنب التعرض للرياح والثلوج، وتغليف مع مواد العزل الحراري |
