تفاصيل المنتج:
|
| إشارة الإدخال: | 4 ~ 20MA DC | مقاومة: | 250 ± 15q |
|---|---|---|---|
| ضغط العرض: | 1.4 ~ 7kgf/cm2 (20 ~ 100psi) | سكتة دماغية: | 10 ~ 150mm 0 ~ 90° |
| واجهة القصبة الهوائية: | NPT1 / 4 | واجهة قياس الضغط: | الـ NPT1/8 |
| واجهة الطاقة: | NPT1/2 ((G1/2) | درجة حرارة: | -20 درجة مئوية ~ 70 درجة مئوية |
| مادة: | ألمنيوم صب | ||
| إبراز: | جهاز تحديد مكان الصمام الكهربائي,محول الصمام الكهربائي من سلسلة سانمين,مقياس مكان صمام الغاز |
||

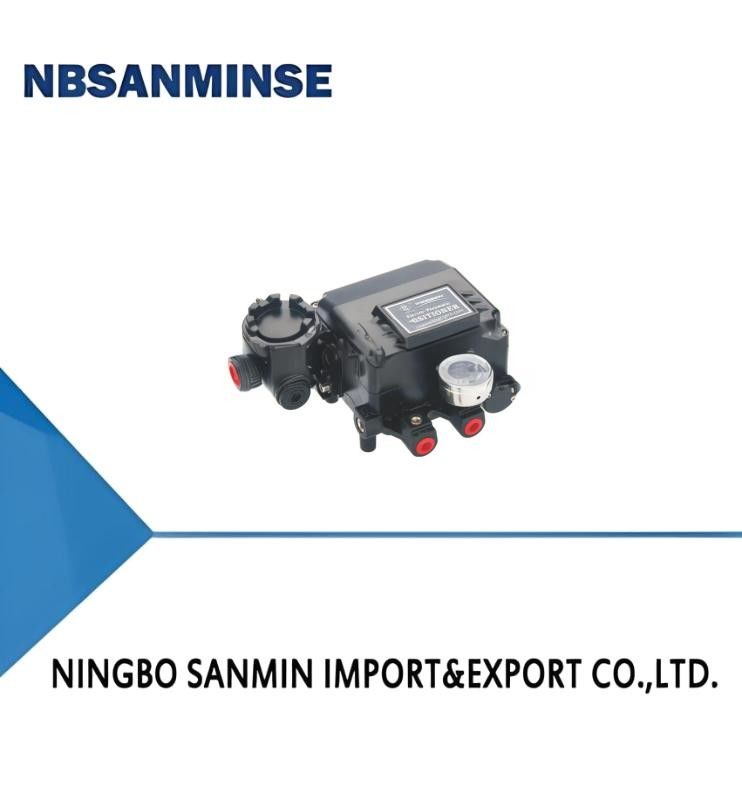

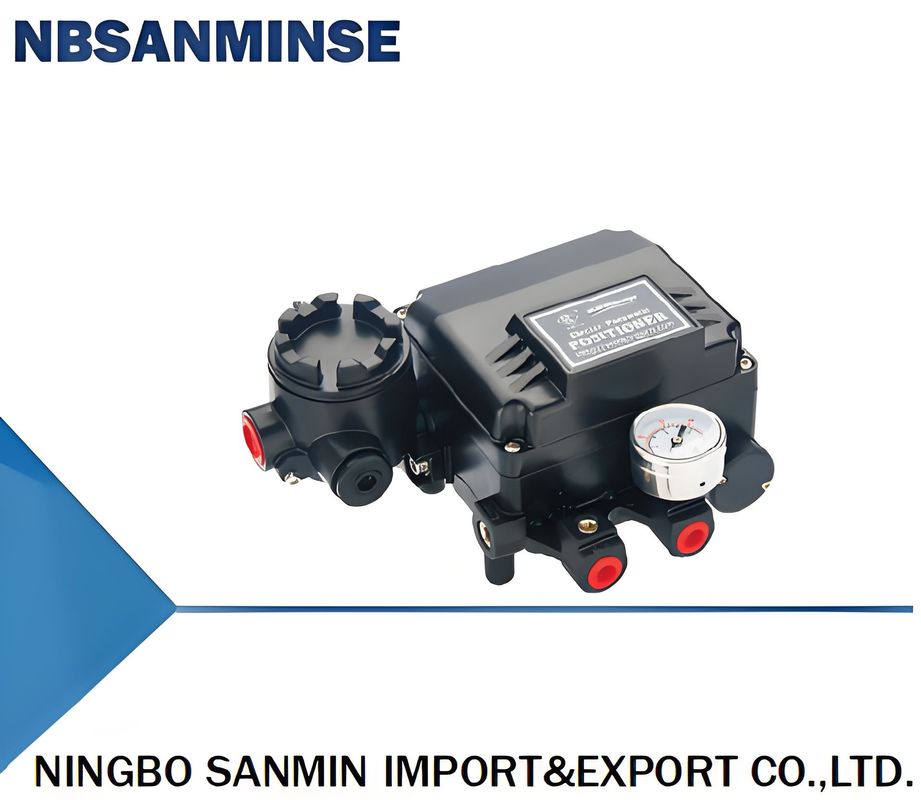

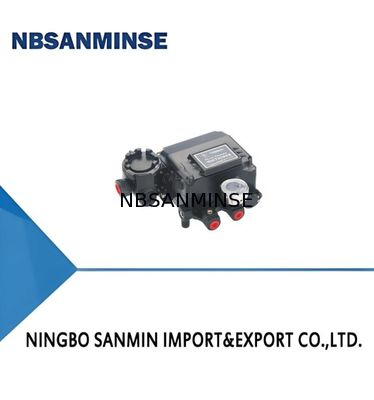

سلسلة YT1000 الكهربائية و تحديد موقع صمام الغاز |
|
|
|
1من خلال شهادة CE 2من خلال شهادة درجة مقاومة الانفجار (Ex iaIIBT6 Gb، Ex dmbIIBT6 Gb، Ex dmbIICT6 Gb) 3من خلال شهادة IP66 4مع اهتزازات عالية (لا تأثير في 5 - 200 هرتز) 5.الواجهة الكهربائية هي شكل مسام، إلى أي اتجاه اتصال 6.المعايرة بسيطة وسهلة التنفيذ، تحويل التفاعل 7.لا تحتاج إلى تغيير، نصف أجزاء متساوية يمكن إكمال السيطرة 8تصميم هيكل وحدات الأجزاء، سهلة الإصلاح والصيانة |
أولاً، لمحة عامة عن المنتج جهاز تحديد المواقع الكهربائي من سلسلة YT 1000 وصمام التحكم الهوائي، يشكل دائرة تحكم حلقة مغلقة.لتحويل نظام التحكم في إشارة التيار المباشر يعطى لتحريك رسالة من صمام الغازفي نفس الوقت وفقا لمراقب ردود الفعل من فتح لجعل وضع الصمام يمكن تصحيح وضع وفقا لإشارات التحكم النظام الخروج.المحدد الكهربائي متوفر في النوع الفاعل الواحد (نوع العودة الربيع) والمحركات الهوائية مزدوجة التأثير. |
|
| مأوديل | YT1000L | YT1000R | ||||||
| مشروع | السفر مباشرة | السفر الزاوي | ||||||
| الإجراء الفردي | عمل مزدوج | الإجراء الفردي | عمل مزدوج | |||||
| إشارة الدخول | 4 ~ 20mA DC | |||||||
| عائق | 250±15Q | |||||||
| ضغط الإمداد | 1.4~7kgf/cm2 ((20~100psi) | |||||||
| السكتة الدماغية | 10~150mm 0~90° | |||||||
| Tواجهة الشوكة | NPT1/4 | |||||||
|
(ب)إعادة تأهيل المقياسواجهة |
الـ NPT1/8 | |||||||
| واجهة الطاقة | NPT1/2 ((G1/2) | |||||||
| الدرجة المقاومة للانفجار | Ex dmbIIB ((C) T6 Gb,Ex ia IIB ((C) T6 Gb | |||||||
| (ب)التناوبالدرجة | IP66 | |||||||
| البيئةدرجة الحرارة | -20 درجة مئوية -70 درجة مئوية | |||||||
| ليالقرب | ± 1٪ F.S ± 2٪ FS | |||||||
| التهاب النفس | ± 1% F.S | |||||||
| Sالحساسية | ±0.2%F.S±0.5%F.S | |||||||
| التكرار | ± 0.5% | |||||||
| أاستهلاك | 3LPM ((Sup=1.4kgf/cm2,20psi) | |||||||
| Fمنخفضةالقدرة | 80LPM ((Sup=1.4kgf/cm2,20psi) | |||||||
| مالوعاء | الألومنيوم المصبوب | |||||||
| Wثمانية | 2.7kg ((6lb) 2.8kg ((6.2Ib) | |||||||
| مأوديل | حركة جهاز التشغيل | نوع العمل | الدرجة المقاومة للانفجار | نموذج شريط الملاحظات | فتحة انبعاث صمام الطيار | الخيارات | ||
| YT-1000 | L خطي | S الإجراء الفردي | M Ex dmbIIBT6 جيجابايت |
1 10 ~ 40mm ((خطية) M6x40L (نوع الدوار) |
1 حجم جهاز التشغيل أقل من 90 سم3 | 0 لا | ||
| R نوع الدوار | D عمل مزدوج | C Ex dmb IICT6 جيجابايت |
2 40 ~ 70mm ((خطية) M6x63L (نوع الدوار) |
2 حجم المحرك 90-180 سم 3 | 1 +PTM ((وضع الصمام الداخلي.ردود الفعل) | |||
| إكس إكس إيل ب |
3 70~100 ملم (خطي) M840L (نوع الدوار) |
3 حجم جهاز التشغيل أكبر من 180 سم3 | 2 +PTM ((ردود فعل عن موقع الصمام الخارجي) | |||||
| P EX IIC16G ب |
4 100-130 ملم (خطي) M863L (نوع الدوار) |
3 +L/S (مفتاح غير محدود) | ||||||
| N غير مضاد للانفجار |
5 130-150 ملم (خطي) NAMUR ((نوع الدوار) |
4 +L/S ((الحد الخارجي.المفتاح) | ||||||
| 5+PTM+L/S ((المدمج في الصمام.ردود فعل الموقف. ومفتاح الحد) | ||||||||
س: هل يمكن أن تقدم العينات المجانية ؟
أ: نعم، لكن هذا يعتمد على المنتجات الرجاء الاتصال بنا ina@pneuhydr.com أو على واتساب 0086 15168536055
س: ما هو نطاق عملك ؟
ج: نطاق عملنا هوخدمة أجزاء التشغيل الآلي للمصدر مع حاوية كاملة وبيعأسطوانة الهواء ، معالجة مصدر الهواء ، صمام الكهربائي ،صمام الهواءصمام المحركصمام نحاسي، صمام هيدروليكي، أسطوانة هيدروليكية، الهواء والنفطالارتباط، مقياس الضغطوهلم جرا
س:Wما نوع المنتجات التي يمكنك صنعها ؟
ج: يمكننا صنع العديد من أنواع الفولاذ المقاوم للصدأ, النحاس، الألومنيوممعالجة الموادمثل عاليةالضغط صمام / صمام الكهرباء / صمام الكهرباءصمام الماءصمام هوائي/أسطوانة الهواء/صمام هيدروليكي/تجميع هيدروليكيالمنتجات وما إلى ذلك.
س: هل يمكن تصنيع المنتج مع شعارنا وعلامتنا التجارية ؟
ج: نعم ، بالطبع يمكننا صنعها. نحن مورّد OEM لسنوات ومهنيون في صنعها. ولكنك بحاجة إلى إعطائنا الإذن إذا كان ذلك ممكناً.
س: هل يمكنك توفير المنتجات الأصلية الشهيرة للآلات الهوائية والهيدروليكية ؟
ج: نعم، يمكننا توفير مثل فيستو، سمك، سي كيد، بوركيت، هيدك، ريكسروث، سيمنز، روزمونت، مارش، إندريس + هاوزر الخ
س: هل هناك ضمان متاح؟
ج: نعم، عادة المنتجات هي سنة واحدة ضمان الجودة.
س: هل هو في النظام البريطاني أو المتري؟ ما هو الفرق بين PT، NPT، و G الخيوط؟
أ: الخيط G أسطواني ولا يغلق نفسه ، مما يتطلب غطاءات إضافية لمنع التسرب. PT و NPT مخروط ،والخيوط الداخلية والخارجية تصبح أكثر تشدّداً عند تشديديتم تحقيق الختم من خلال تشوه الخيوط ، وعادة ما يستخدم مواد الختم أو الشريط جنبا إلى جنب لتعزيز تأثير الختم
الخيط G هو أنبوب أسطواني مستقيم يستخدم للاتصالات غير المغلقة؛ الخيط PT هو أنبوب مخروط يعتمد على تشوه وتسجيل الخيط نفسه.NPT هو أيضا أنبوب مخروط مع زاوية ملف تعريف الأسنان من 60 درجة، تستخدم بشكل رئيسي في أمريكا الشمالية
س: كيفية تحويل وحدات الضغط: MPa، bar، psi، kg/cm2؟
ج: 1MPa=10bar≈145psi≈10kg
س: ما الذي يسبب عادةً إرهاق لفائف الصمامات الكهربائية؟
الجواب:جهد غير صحيح و هرتز، التبديل المتكرر، رأس الطيار يدخل السائل، قلب الصمام ومشكلة الربيع،البيئة الحرارة، الاهتزازات الثقيلة، الخ
س: ما الذي يجب ملاحظته عن المكونات الهوائية في بيئات ذات درجات حرارة عالية أو باردة للغاية؟
| نقطة التركيز | التدابير المضادة للبيئة عالية الحرارة | التدابير المضادة للبيئة الباردة للغاية |
| الأختام | المطاط الفلور، PTFE | نيتريل منخفض الحرارة، مطاط السيليكون، بولي يوريثان |
| التشحيم | الدهون الاصطناعية عالية درجة الحرارة (التقلب المنخفض) | الدهون ذات درجة حرارة منخفضة (نقطة صب منخفضة ، لزجة منخفضة) |
| معالجة إمدادات الهواء | تعزيز التبريد، إزالة المياه بكفاءة | تجفيف منخفضة جداً (التبريد + نوع الامتصاص) ، تعقب الحرارة |
| المكونات المعدنية | تصريح توسيع الاحتياطي | اختيار المواد مع صلابة درجة حرارة منخفضة، ومنع التسرب بسبب الانكماش البارد |
| مكونات التحكم | لفائف عالية المقاومة للحرارة ، تبديد الحرارة ، استهلاك طاقة منخفض | تثبيت صناديق العزل، التدفئة المحلية، منع التكثيف البارد |
| التثبيت | ابق بعيداً عن مصادر الحرارة، أضف لوحات عازلة حرارية | تجنب التعرض للرياح والثلوج، وتغليف مع مواد العزل الحراري |
