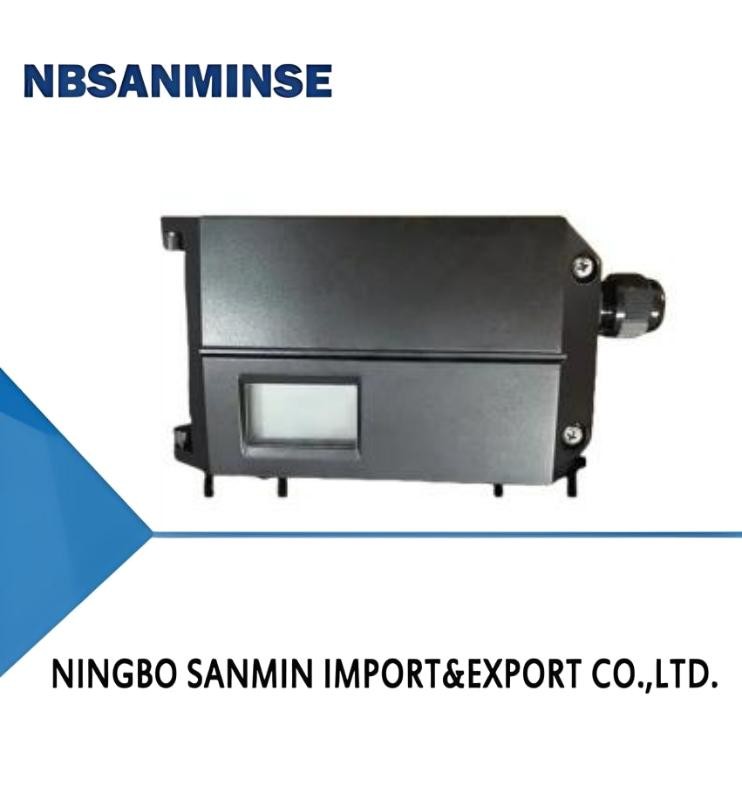

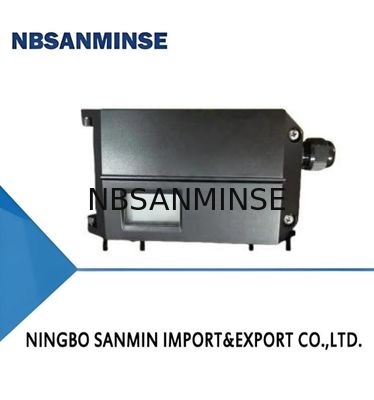

CN8000 سلسلة سانمين من أجهزة تحديد موقع الصمامات الكهربائية الذكية

1.اقرأ تعليمات التثبيت بعناية قبل تثبيت جهاز التثبيت. قم بتثبيت جهاز التثبيت وفقًا لمتطلبات التثبيت الموصوفة. يرجى ملاحظة بعض النقاط الرئيسية للتثبيت.مثلاًتأكد من الموقف الأولي للموضع أو عمود ردود فعل جهاز الاستشعار عن بعد قبل التثبيت. لا تدور عمود ردود الفعل ب 360 درجة أثناء عملية التثبيت.لجهاز تحديد المواقع التقليدي للسيارات المستقيمةتأكد من أن الطائرة العليا من غلاف موقف هي بزاوية مستقيمة إلى العمود الرئيسي للصمام. داخل نطاق ضربات الصمام،زاوية دوران عصا ردود الفعل للموضع تلبي متطلبات التثبيت.
2.بعد تركيب جهاز تحديد الموقع على الصمام ، قم بتوصيل مصدر الهواء والأسلاك الكهربائية. تأكد من أن ضغط مصدر الهواء يمكن أن يفتح الصمام بالكامل.إدخال إشارة 4 - 20mA لتشغيل جهاز تحديد المواقع.
3عندما يتم تشغيل جهاز تحديد الموقع، يكون النظام في حالة غير مبدئية قبل الانتهاء من وظيفة التمهيد.والواجهة تظهر أولا قيمة النسبة المئوية للمستشعر.

لمحة عامة عن المنتج
يتم استخدام أجهزة تحديد موقع الصمامات الكهربائية الهوائية الذكية من سلسلة CN8000 مع أجهزة التشغيل الهوائية.يتلقون إشارة 4 - 20mA التيار المستمر من نظام التحكم التلقائي للحصول على مجموعة التحكم في وضع الصمام - نقطةفي هذه الأثناء، يقومون بجمع الإشارة من جهاز الاستشعار للحصول على موقع الصمام الفعلييسيطرون على مدخول الهواء والنفايات من المحرك الهوائي، دفع موقف الصمام للوصول إلى نقطة الإعداد.

النسخة العامة: -20°C ~ + 70°C

نسخة درجة الحرارة المنخفضة: -40 °C ~ + 70 °C

الحد الأقصى لدرجة الحرارة المقاومة للانفجار في بيئة T4 هو + 60 °C. الحد الأقصى لدرجة الحرارة المقاومة للانفجار في بيئة T6 هو + 40 °C

الهواءمتطلبات المصدر

الامتثال للمعيار ISO 8573-1

حجم الجسيمات الصلبة وكثافتها: الفئة 3

نقطة الندى: الفئة 3

محتوى الزيت: الفئة 3

المقاومة للهزات

0.15 ملم، 10 هرتز-60 هرتز، 20 دورة / محور

20 متر/ثانية، 60 هرتز-500 هرتز، 20 دورة / محور

النطاق الموصى به للعمل المستمر لفولف التحكم بأكمله 20m/s2 بدون ذروة تردد

تناول
2 بار:4.8 Nm3/h
4 بار:8.0 Nm3/h
6 بار:11.2 Nm3/h

مخرج (إعادة ضبط)
2 بار:5.9 Nm3/h
4 بار:9.8 Nm3/h
6 بار:13.7Nm3/h

مخرج (انتظر..الموقف)
2 بار:6.6 Nm3/h
4 بار:11.1 Nm3/h
6 بار:15.6 Nm3/h
