TL5228 جهاز تحكم ضغط مفتاح الضغط البحري
اتصل شخص : Ina Chen
رقم الهاتف : 0086-15168536055
ال WhatsApp : +8615168536055
| مكان المنشأ: | الصين | اسم العلامة التجارية: | NBSANMINSE |
|---|---|---|---|
| إصدار الشهادات: | CE | رقم الموديل: | TL1102 |
|
معلومات تفصيلية |
|||
| لزوجة العمل: | <1 × 10－3m2/s | خطأ التكرار: | ≤1٪ |
|---|---|---|---|
منتوج وصف
نظرة عامة

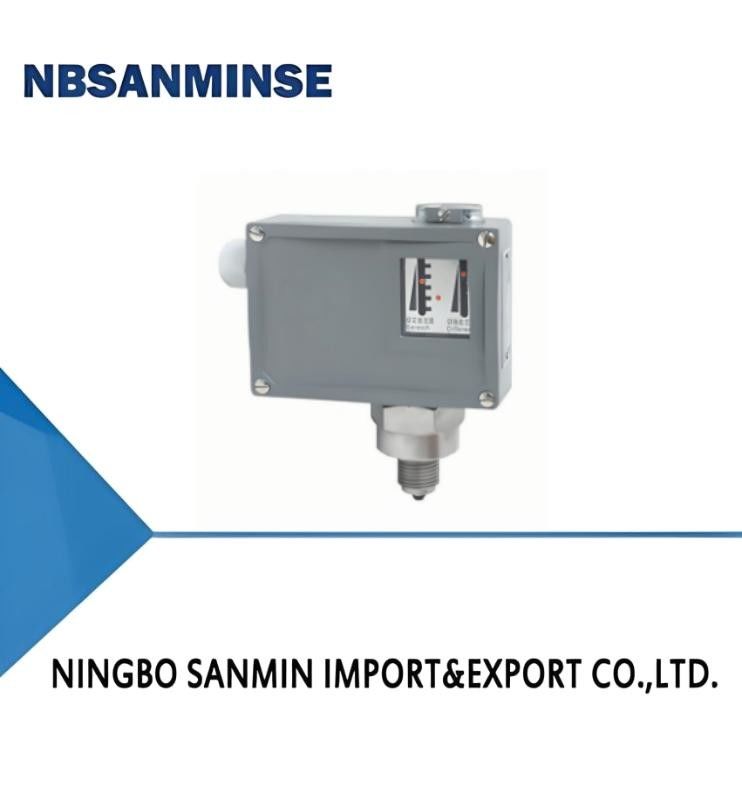

مفتاح الضغط TL1102 (ضغط وسط مضاد للتآكل) / منظم الضغط يتبنى جهاز استشعار من نوع النفخات ، والذي يمكن استخدامه للغازات السامة والوسائط السائلة.
قيمة ضبط مفتاح الضغط TL1102 (ضغط متوسط مضاد للتآكل) / منظم الضغط قابلة للتعديل ، مع نطاق تعديل من -0.1 إلى 6.3 MPa. نطاق درجة الحرارة للاستخدام واسع.
الأداء التقني الرئيسي
| شائعة | نوع مقاوم للانفجار | |
|---|---|---|
| اللزوجة العاملة | < 1 × 10-3م2/s | < 1 × 10-3م2/s |
| عنصر التحويل | مفاتيح صغيرة | مفتاح مغلق |
| درجة مقاومة للانفجارات | - | رقم الشهادة Exde II CT4T6: GYB24.1453X |
| درجات الحماية التي توفرها الحجرة | IP65 ((متوافق مع DIN40050 ومعادل IP65 في GB4208) | IP54 ((متوافق مع DIN40050 ومعادل IP54 في GB4208) |
| درجة حرارة البيئة | -40 درجة مئوية 50 درجة مئوية | -20 درجة مئوية 50 درجة مئوية |
| درجة حرارة متوسطة | 0°120°C | 0°95°C |
| موقع التثبيت | - | واجهة الضغط رأسياً لأسفل |
| أداء مضاد للتذبذب | TL1102:40m/s2؛TL1103:20m/s2 | الحد الأقصى:20m/s2 |
| خطأ التكرار | ≤ 1% | ≤ 1% |
| قدرة الاتصال | AC 220V 6A ((مقاومة) | التيار المستمر 250 فولت 0.25A ((مقاومة) 60Wmax التيار المتردد 250 فولت 5A ((المقاومة) 1250VAmax |
المواصفات
خطأ التبديل TL1102 غير قابل للتعديل
| تحديد نطاق تعديل القيمة (MPa) |
فرق التبديل لا يزيد عن (MPa) | **الضغط المسموح به 1 (MPa) | تردد التبديل/دقيقة | مواد أجهزة استشعار الضغط | الخيط الخارجي للواجهة | الوزن (كيلوغرام) | رقم رسم مقاس المخطط | رقم كتالوج الطلب | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| الغلاف | أنابيب موجعة | شائعة | نوع مقاوم للانفجار | شائعة | نوع مقاوم للانفجار | ||||||
| -0.1 ¥0 | 0.007 | 1 | 20 | 1Cr18Ni9Ti | الفولاذ المقاوم للصدأ ((316L) | G1/2 | 1.0 | 01 | 04 | TL1102.10-106106 | TL1102.50-106106 |
| -0.1 ٠1 | 0.008 | 1 | 20 | 1Cr18Ni9Ti | الفولاذ المقاوم للصدأ ((316L) | G1/2 | 1.0 | 01 | 04 | TL1102.10-105106 | TL1102.50-105106 |
| -0.1 ٠16 | 0.009 | 1 | 20 | 1Cr18Ni9Ti | الفولاذ المقاوم للصدأ ((316L) | G1/2 | 1.0 | 01 | 04 | TL1102.10-104106 | TL1102.50-104106 |
| -0.1 ٠25 | 0.012 | 1 | 20 | 1Cr18Ni9Ti | الفولاذ المقاوم للصدأ ((316L) | G1/2 | 1.0 | 01 | 04 | TL1102.10-103106 | TL1102.50-103106 |
| 0 ¥ 0.1 | 0.008 | 1 | 20 | 1Cr18Ni9Ti | الفولاذ المقاوم للصدأ ((316L) | G1/2 | 1.0 | 01 | 04 | TL1102.10-110106 | TL1102.50-110106 |
| 0 ¥ 0.16 | 0.009 | 1 | 20 | 1Cr18Ni9Ti | الفولاذ المقاوم للصدأ ((316L) | G1/2 | 1.0 | 01 | 04 | TL1102.10-111106 | TL1102.50-111106 |
| 0.01 ٠25 | 0.01 | 1 | 20 | 1Cr18Ni9Ti | الفولاذ المقاوم للصدأ ((316L) | G1/2 | 1.0 | 01 | 04 | TL1102.10-145106 | TL1102.50-145106 |
| 0.02 ٠4 | 0.03 | 2 | 20 | 1Cr18Ni9Ti | الفولاذ المقاوم للصدأ ((316L) | G1/2 | 0.85 | 02 | 05 | TL1102.10-151106 | TL1102.50-151106 |
| 0.03 ٠6 | 0.035 | 2 | 20 | 1Cr18Ni9Ti | الفولاذ المقاوم للصدأ ((316L) | G1/2 | 0.85 | 02 | 05 | TL1102.10-156106 | TL1102.50-156106 |
| 0.03 ¥1 | 0.04 | 2 | 20 | 1Cr18Ni9Ti | الفولاذ المقاوم للصدأ ((316L) | G1/2 | 0.85 | 02 | 05 | TL1102.10-158106 | TL1102.50-158106 |
| 0.0516 | 0.08 | 5 | 20 | 1Cr18Ni9Ti | الفولاذ المقاوم للصدأ ((316L) | G1/2 | 0.9 | 03 | 06 | TL1102.10-167106 | TL1102.50-167106 |
| 0.0525 | 0.09 | 5 | 20 | 1Cr18Ni9Ti | الفولاذ المقاوم للصدأ ((316L) | G1/2 | 0.9 | 03 | 06 | TL1102.10-169106 | TL1102.50-169106 |
| 0.363 | 0.2 | 8.5 | 20 | 1Cr18Ni9Ti | الفولاذ المقاوم للصدأ ((316L) | G1/2 | 0.9 | 03 | 06 | TL1102.10-192106 | TL1102.50-192106 |
TL1102 الفرق التبديلي قابل للتعديل
| تحديد نطاق تعديل القيمة (MPa) |
فرق التبديل لا يزيد عن (MPa) | **الضغط المسموح به 1 (MPa) | تردد التبديل/دقيقة | مواد أجهزة استشعار الضغط | الخيط الخارجي للواجهة | الوزن (كيلوغرام) | رقم رسم مقاس المخطط | رقم كتالوج الطلب | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| الغلاف | أنابيب موجعة | شائعة | نوع مقاوم للانفجار | شائعة | نوع مقاوم للانفجار | ||||||
| -0.1 ¥0 | 0.019 | 1 | 20 | 1Cr18Ni9Ti | الفولاذ المقاوم للصدأ ((316L) | G1/2 | 1.05 | 01 | 04 | TL1102.00-106106 | TL1102.40-106106 |
| -0.1 ٠1 | 0.021 | 1 | 20 | 1Cr18Ni9Ti | الفولاذ المقاوم للصدأ ((316L) | G1/2 | 1.05 | 01 | 04 | TL1102.00-105106 | TL1102.40-105106 |
| -0.1 ٠16 | 0.022 | 1 | 20 | 1Cr18Ni9Ti | الفولاذ المقاوم للصدأ ((316L) | G1/2 | 1.05 | 01 | 04 | TL1102.00-104106 | TL1102.40-104106 |
| -0.1 ٠25 | 0.024 | 1 | 20 | 1Cr18Ni9Ti | الفولاذ المقاوم للصدأ ((316L) | G1/2 | 1.05 | 01 | 04 | TL1102.00-103106 | TL1102.40-103106 |
| 0 ¥ 0.1 | 0.016 | 1 | 20 | 1Cr18Ni9Ti | الفولاذ المقاوم للصدأ ((316L) | G1/2 | 1.05 | 01 | 04 | TL1102.00-110106 | TL1102.40-110106 |
| 0 ¥ 0.16 | 0.020 | 1 | 20 | 1Cr18Ni9Ti | الفولاذ المقاوم للصدأ ((316L) | G1/2 | 1.05 | 01 | 04 | TL1102.00-111106 | TL1102.40-111106 |
| 0.01 ٠25 | 0.024 | 1 | 20 | 1Cr18Ni9Ti | الفولاذ المقاوم للصدأ ((316L) | G1/2 | 1.05 | 01 | 04 | TL1102.00-145106 | TL1102.40-145106 |
| 0.02 ٠4 | 0.08 | 2 | 20 | 1Cr18Ni9Ti | الفولاذ المقاوم للصدأ ((316L) | G1/2 | 0.9 | 02 | 05 | TL1102.00-151106 | TL1102.40-151106 |
| 0.03 ٠6 | 0.09 | 2 | 20 | 1Cr18Ni9Ti | الفولاذ المقاوم للصدأ ((316L) | G1/2 | 0.9 | 02 | 05 | TL1102.00-156106 | TL1102.40-156106 |
| 0.03 ¥1 | 0.1 | 2 | 20 | 1Cr18Ni9Ti | الفولاذ المقاوم للصدأ ((316L) | G1/2 | 0.9 | 02 | 05 | TL1102.00-158106 | TL1102.40-158106 |
| 0.0516 | 0.19 | 5 | 20 | 1Cr18Ni9Ti | الفولاذ المقاوم للصدأ ((316L) | G1/2 | 0.95 | 03 | 06 | TL1102.00-167106 | TL1102.40-167106 |
| 0.0525 | 0.2 | 5 | 20 | 1Cr18Ni9Ti | الفولاذ المقاوم للصدأ ((316L) | G1/2 | 0.95 | 03 | 06 | TL1102.00-169106 | TL1102.40-169106 |
| 0.363 | 0.65 | 8.5 | 20 | 1Cr18Ni9Ti | الفولاذ المقاوم للصدأ ((316L) | G1/2 | 0.95 | 03 | 06 | TL1102.00-192106 | TL1102.40-192106 |
خطأ التبديل TL1103 غير قابل للتعديل (خطأ التبديل الصغير ، لا يوجد نوع مضاد للانفجار)
| تحديد نطاق تعديل القيمة (MPa) |
فرق التبديل لا يزيد عن (MPa) | **الضغط المسموح به 1 (MPa) | تردد التبديل/دقيقة | مواد أجهزة استشعار الضغط | الخيط الخارجي للواجهة | الوزن (كيلوغرام) | رقم رسم مقاس المخطط | رقم كتالوج الطلب | |
|---|---|---|---|---|---|---|---|---|---|
| الغلاف | أنابيب موجعة | ||||||||
| -0.1 ¥0 | 0.0045 | 1 | 20 | 1Cr18Ni9Ti | الفولاذ المقاوم للصدأ ((316L) | G1/2 | 1.0 | 01 | TL1103.10-106106 |
| -0.1 ٠1 | 0.005 | 1 | 20 | 1Cr18Ni9Ti | الفولاذ المقاوم للصدأ ((316L) | G1/2 | 1.0 | 01 | TL1103.10-105106 |
| -0.1 ٠16 | 0.0065 | 1 | 20 | 1Cr18Ni9Ti | الفولاذ المقاوم للصدأ ((316L) | G1/2 | 1.0 | 01 | TL1103.10-104106 |
| -0.1 ٠25 | 0.01 | 1 | 20 | 1Cr18Ni9Ti | الفولاذ المقاوم للصدأ ((316L) | G1/2 | 1.0 | 01 | TL1103.10-103106 |
| 0 ¥ 0.1 | 0.0045 | 1 | 20 | 1Cr18Ni9Ti | الفولاذ المقاوم للصدأ ((316L) | G1/2 | 1.0 | 01 | TL1103.10-110106 |
| 0 ¥ 0.16 | 0.006 | 1 | 20 | 1Cr18Ni9Ti | الفولاذ المقاوم للصدأ ((316L) | G1/2 | 1.0 | 01 | TL1103.10-111106 |
| 0.01 ٠25 | 0.007 | 1 | 20 | 1Cr18Ni9Ti | الفولاذ المقاوم للصدأ ((316L) | G1/2 | 1.0 | 01 | TL1103.10-145106 |
| 0.02 ٠4 | 0.016 | 2 | 20 | 1Cr18Ni9Ti | الفولاذ المقاوم للصدأ ((316L) | G1/2 | 1.0 | 01 | TL1103.10-151106 |
| 0.03 ٠6 | 0.02 | 2 | 20 | 1Cr18Ni9Ti | الفولاذ المقاوم للصدأ ((316L) | G1/2 | 0.85 | 02 | TL1103.10-156106 |
| 0.03 ¥1 | 0.03 | 2 | 20 | 1Cr18Ni9Ti | الفولاذ المقاوم للصدأ ((316L) | G1/2 | 0.85 | 02 | TL1103.10-158106 |
| 0.0516 | 0.05 | 5 | 20 | 1Cr18Ni9Ti | الفولاذ المقاوم للصدأ ((316L) | G1/2 | 0.85 | 02 | TL1103.10-167106 |
| 0.0525 | 0.06 | 5 | 20 | 1Cr18Ni9Ti | الفولاذ المقاوم للصدأ ((316L) | G1/2 | 0.85 | 02 | TL1103.10-169106 |
| 0.363 | 0.12 | 8.5 | 20 | 1Cr18Ni9Ti | الفولاذ المقاوم للصدأ ((316L) | G1/2 | 0.9 | 03 | TL1103.10-192106 |
