تفاصيل المنتج:
|
| عنصر التبديل: | microswitch | درجة الحرارة المحيطة.: | -20 ℃ -60 ℃ |
|---|---|---|---|
| درجة حرارة متوسطة.: | 0°C-80°C | خطأ التكرار: | 1 ٪ OR0.5 ٪ |
| ضمان: | 1 سنة | ||
| إبراز: | جهاز تحكم مفتاح الضغط الموثوق به,على جهاز تحكم مفتاح الضغط الموقع |
||
1، نظرة عامة

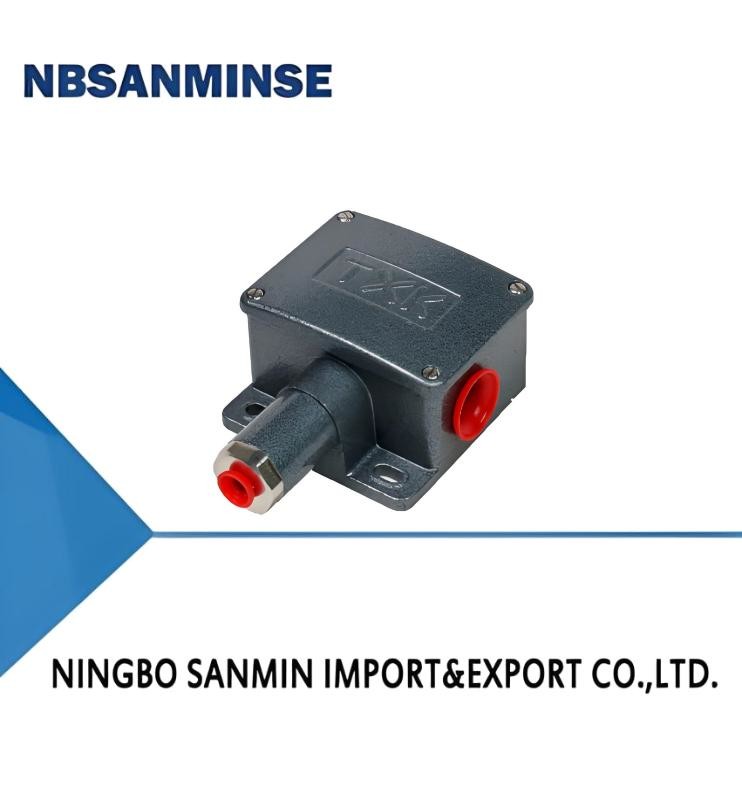

مفتاح الضغط TXK هو أداة تركيب موثوقة في الموقع. يعتمد هيكل المكبس الزنبركي الغشائي على ختم حلقة دائرية ثابتة، والتي تتمتع بمقاومة ممتازة للاهتزاز والضغط الزائد، بالإضافة إلى تداخل صغير ونطاق قياس واسع. يستخدم على نطاق واسع في صناعات مثل البترول، الكيماويات، الطاقة الحرارية، الطاقة الكهروحرارية، المعادن، الأدوية، إلخ. نطاق تغطيته هو -0.1MPa~27.5MPa.
2، الأداء الفني
|
لزوجة التشغيل |
1x10-3م2/ثانية |
|
عنصر التبديل |
مفتاح صغير |
|
تصنيفات الغلاف |
IP65 |
|
درجة حرارة البيئة المحيطة |
-20 درجة مئوية - 60 درجة مئوية |
|
درجة حرارة الوسط |
0 درجة مئوية - 80 درجة مئوية |
|
أداء مقاومة الاهتزاز |
40 م/ثمربع |
|
خطأ التكرار |
1% أو0.5% |
|
سعة التلامس |
بحد أقصى 220 فولت تيار متردد، أقل من أو يساوي 5 أمبير |
3، المواصفات
|
نطاق ضبط قيمة الضغط
|
فرق التبديل لا يزيد عن
|
**الضغط المسموح به (ميجا باسكال)
|
الأبعاد الخارجية |
تردد التبديل/دقيقة
|
مادة الغشاء |
الخيط الداخلي للواجهة
|
|
-100~0 كيلو باسكال |
3 كيلو باسكال |
1.3 |
|
30 |
ستانلس ستيل أو بولي إيميد |
NPT1/4 |
|
-100~100 كيلو باسكال |
3 كيلو باسكال |
1.3 |
02 |
30 |
ستانلس ستيل أو بولي إيميد |
NPT1/4 |
|
0~100 كيلو باسكال |
3 كيلو باسكال |
1.3 |
|
30 |
ستانلس ستيل أو بولي إيميد |
NPT1/4 |
|
5~170 كيلو باسكال |
2 كيلو باسكال |
1.3 |
02 |
30 |
ستانلس ستيل أو بولي إيميد |
NPT1/4 |
|
5~210 كيلو باسكال |
5 كيلو باسكال |
1.3 |
01 |
30 |
ستانلس ستيل أو بولي إيميد |
NPT1/4 |
|
10~350 كيلو باسكال |
4 كيلو باسكال |
1.3 |
02 |
30 |
ستانلس ستيل أو بولي إيميد |
NPT1/4 |
|
20~700 كيلو باسكال |
15 كيلو باسكال |
1.5 |
01 |
30 |
ستانلس ستيل أو بولي إيميد |
NPT1/4 |
|
0.15~1.2 ميجا باسكال |
0.02 ميجا باسكال |
3 |
01 |
30 |
ستانلس ستيل أو بولي إيميد |
NPT1/4 |
|
0.25~2.5 ميجا باسكال |
0.04 ميجا باسكال |
5 |
01 |
30 |
ستانلس ستيل أو بولي إيميد |
NPT1/4 |
|
0.37~3.7 ميجا باسكال |
0.08 ميجا باسكال |
6 |
01 |
30 |
ستانلس ستيل أو بولي إيميد |
NPT1/4 |
|
0.7~7 ميجا باسكال |
0.12 ميجا باسكال |
10 |
01 |
30 |
ستانلس ستيل أو بولي إيميد |
NPT1/4 |
|
1.2~12 ميجا باسكال |
0.15 ميجا باسكال |
17.5 |
01 |
30 |
ستانلس ستيل أو بولي إيميد |
NPT1/4 |
|
3.5~27.5 ميجا باسكال |
1 ميجا باسكال |
34 |
01 |
30 |
ستانلس ستيل أو بولي إيميد |
NPT1/4 |
4، جدول الاختيار
|
TXK -مربع مربع- مربع- مربع- مربع 1 2 3 4 5 |
|||||
|
1. شكل المنتج |
|||||
|
01 |
تقليدي |
02 |
تلامس مزدوج |
|
EEx d |
|
04 |
ضغط تفاضلي سفلي |
05 |
ضغط تفاضلي علوي وسفلي |
06 |
ضغط هيدروستاتيكي عالي |
|
07 |
فرن |
||||
|
2. الغلاف |
|||||
|
NN |
نمط عادي |
RN |
نموذج تلامس مزدوج |
LC |
نموذج عادي مقاوم للانفجار |
|
B |
نموذج مقاوم للانفجار مع نافذة رؤية صغيرة |
AL |
غلاف الفرن |
||
|
3. نوع الغشاء |
|||||
|
01 |
بولي |
02 |
ستانلس ستيل |
|
مطاط |
|
4. خيط التوصيل (قابل للتخصيص حسب الحاجة) |
|||||
|
01 |
NPT1/4 داخلي |
||||
|
5. النطاق |
راجع جدول مقارنة النطاق |
||||
|
وحدة تحكم الضغط TXK، شكل المنتج: عادي، الغلاف: عادي، شكل الغشاء: ستانلس ستيل، خيط التوصيل: NPT1/4 داخلي، النطاق: 3.5-27.5 ميجا باسكال. |
|||||
جدول مقارنة النطاق
|
رمز |
النطاق |
ملاحظات |
رمز |
النطاق |
ملاحظات |
|
001 |
3.5-27.5 ميجا باسكال |
ضغط تقليدي |
002 |
1.2-12 ميجا باسكال |
ضغط تقليدي |
|
003 |
0.7-7 ميجا باسكال |
ضغط تقليدي |
004 |
0.37-3.7 ميجا باسكال |
ضغط تقليدي |
|
005 |
0.25-2.5 ميجا باسكال |
ضغط تقليدي |
006 |
0.15-1.2 ميجا باسكال |
ضغط تقليدي |
|
007 |
20-700 كيلو باسكال |
ضغط تقليدي |
008 |
10-350 كيلو باسكال |
ضغط تقليدي |
|
009 |
5-210 كيلو باسكال |
ضغط تقليدي |
010 |
5-170 كيلو باسكال |
ضغط تقليدي |
|
011 |
0-100 كيلو باسكال |
ضغط تقليدي |
012 |
-100-0 كيلو باسكال |
ضغط تقليدي |
|
013 |
-100-100 كيلو باسكال |
ضغط تقليدي |
014 |
25 كيلو باسكال |
ضغط هيدروستاتيكي عالي |
|
015 |
0-60 كيلو باسكال |
ضغط تفاضلي سفلي |
016 |
20-200 كيلو باسكال |
ضغط تفاضلي سفلي |
|
017 |
50-500 كيلو باسكال |
ضغط تفاضلي سفلي |
018 |
-0.5-0.5 كيلو باسكال |
ضغط تفاضلي للفرن |
|
019 |
-3-3 كيلو باسكال |
ضغط تفاضلي للفرن |
020 |
-6-6 كيلو باسكال |
ضغط تفاضلي للفرن |
|
021 |
-12-12 كيلو باسكال |
ضغط تفاضلي للفرن |
5، طريقة التصحيح ورسم تخطيطي لأسلاك المفتاح
أعد ضبط الصمولة إلى حالة ضعف أساسي، قم بتوصيل أسلاك C و NO و NC للمفتاح بمصباح الإشارة. راقب حالة مصباح الإشارة، قم بتوصيل مصباح الإشارة بضوء أخضر (C هو الطرف المشترك، وعند توصيل C بـ NC في المصنع، سيضيء الضوء الأخضر)، واضبط الصمولة لأعلى ولأسفل وفقًا لمؤشر نقطة الضبط لضبطها على نقطة الضبط المطلوبة. (الضغط السفلي يزيد والضغط العلوي ينقص).
6، أبعاد المظهر والتركيب
01
02
س: هل يمكنك تقديم عينات مجانية؟
ج: نعم، ولكنها تعتمد على المنتجات، يرجى الاتصال بنا ina@pneuhydr.com أو واتساب 0086 15168536055
س: ما هو نطاق عملك؟
ج: نطاق عملنا هوخدمة المصدرين لقطع الغيار الأتمتة مع حاوية كاملة، وبيعأسطوانة هوائية، معالجة مصدر الهواء، صمام لولبي،صمام هوائي،صمام آلي،صمام نحاسي، صمام هيدروليكي، أسطوانة هيدروليكية، هواء وزيتوصلةمقياس ضغطإلخ.
س:ما هي أنواع المنتجات التي يمكنك صنعها؟ج: يمكننا صنع العديد من أنواع الفولاذ المقاوم للصدأ،
النحاس، الألمنيوممعالجة المواد. مثل الضغط العاليصمام / صمام لولبي / صمام كهربائي /صمام مياه /صمام هوائي / أسطوانة هوائية/ صمام هيدروليكي / تراكم هيدروليكيمنتجات وما إلى ذلك.س: هل يمكن صنع المنتج بشعارنا وعلامتنا التجارية؟ج: نعم، بالطبع، يمكننا صنعه. نحن موردون لـ OEM لسنوات ومحترفون في الصنع. ولكنك تحتاج إلى منحنا الإذن إذا كان ذلك ممكنًا.س: هل يمكنك توفير سلع أصلية من ماركات هوائية وهيدروليكية مشهورة؟ج: نعم، يمكننا توفير مثل Festo، SMC، CKD، Burket، Hydac، Rexroth، SMS، RSMT، Marsh، Endress+Hauser إلخ.
س:
هل هناك ضمان متاح؟
ج: نعم، عادة ما يكون ضمان جودة المنتجات لمدة عام واحد.
س: هل الموصل بالنظام البريطاني أم المتري؟ ما الفرق بين خيوط PT و NPT و G؟
تدابير مضادة للبيئة شديدة البرودة خيط G أسطواني ولا يغلق نفسه، ويتطلب حشوات إضافية لمنع التسرب. PT و NPT مخروطيان، وتصبح الخيوط الداخلية والخارجية أضيق وأضيق عند شدها. يتم تحقيق الإغلاق من خلال تشوه الخيوط، وعادة ما يتم استخدام مانع التسرب أو الشريط معًا لتعزيز تأثير الإغلاق.
خيط G هو أنبوب مستقيم أسطواني يستخدم للتوصيلات غير المغلقة؛ خيط PT هو أنبوب مخروطي يعتمد على تشوه وإغلاق الخيط نفسه؛ NPT هو أيضًا أنبوب مخروطي بزاوية ملف تعريف سن 60 درجة، ويستخدم بشكل أساسي في أمريكا الشمالية.
س: كيفية تحويل وحدات الضغط: MPa، bar، psi، kg/cm²؟
ج: 1 ميجا باسكال = 10 بار ≈ 145 رطل/بوصة مربعة ≈ 10 كجم س: ما الذي يسبب عادة احتراق ملفات الصمام اللولبي؟
ج: جهد وتردد غير صحيحين، تبديل متكرر، دخول سائل إلى الرأس التجريبي، مشكلة في قلب الصمام والزنبرك،
بيئة
حار، اهتزاز شديد إلخ.
س:
ما الذي يجب ملاحظته للمكونات الهوائية في البيئات ذات درجات الحرارة العالية أو شديدة البرودة؟نقطة التركيز تدابير مضادة للبيئة ذات درجات الحرارة العالية
تدابير مضادة للبيئة شديدة البرودة الأختام
| مطاط الفلور، PTFE | مطاط النتريل منخفض الحرارة، مطاط السيليكون، البولي يوريثين | التشحيم |
| شحم صناعي عالي الحرارة (منخفض التطاير) | شحم منخفض الحرارة (نقطة انسكاب منخفضة، لزوجة منخفضة) | معالجة إمداد الهواء |
| تعزيز التبريد، إزالة فعالة للمياه | تجفيف نقطة الندى المنخفضة للغاية (نوع التبريد + الامتصاص)، تتبع الحرارة | المكونات المعدنية |
| حجز مساحة التمدد | اختر مواد ذات متانة في درجات الحرارة المنخفضة، منع التسرب بسبب الانكماش البارد | مكونات التحكم |
| ملفات عالية المقاومة للحرارة، تبديد الحرارة، استهلاك طاقة منخفض | تركيب صناديق العزل، تسخين موضعي، منع التكثيف البارد | التركيب |
| الابتعاد عن مصادر الحرارة، إضافة ألواح عزل حراري | تجنب التعرض للرياح والثلج، لف بمواد عزل حراري | 03 |
