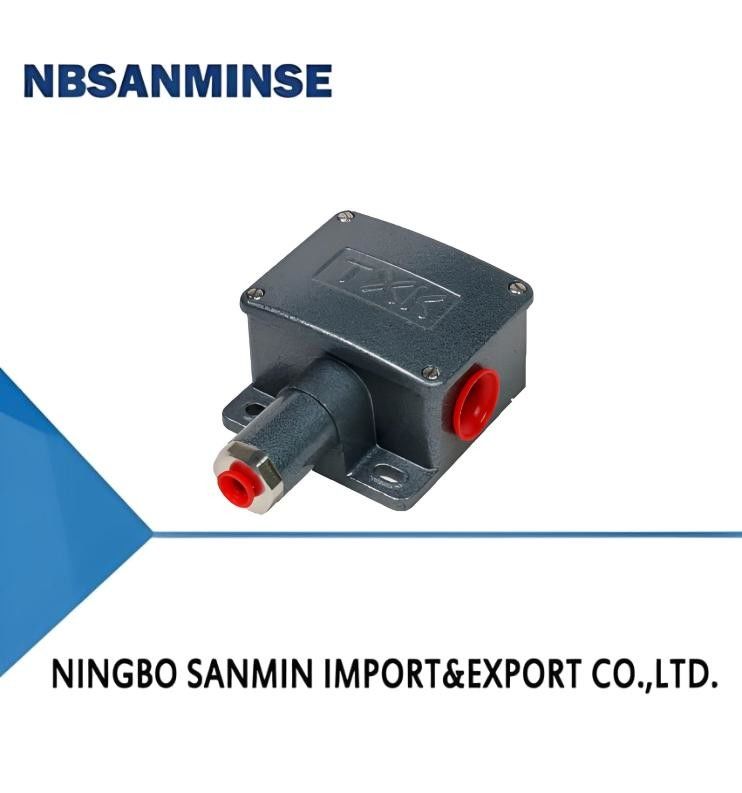

وحدة تحكم ضغط TXK

مكان المنشأ:	الصين	اسم العلامة التجارية:	NBSANMINSE
إصدار الشهادات:	CE	رقم الموديل:	تكساس

معلومات تفصيلية
عنصر التحويل:	التبديل الجزئي	درجة الحرارة المحيطة.:	-20 درجة مئوية -60 درجة مئوية
درجة حرارة متوسطة.:	0°C-80°C	خطأ التكرار:	1 ٪ OR0.5 ٪

منتوج وصف

وحدة تحكم ضغط TXK 0

1, نظرة عامة
مفتاح الضغط TXK هو أداة تثبيت موثوقة في الموقع.والذي له مقاومة زلزالية وفرط ضغط ممتازة، فضلا عن رد الفعل الضئيل ومدى قياس واسع. تستخدم على نطاق واسع في الصناعات مثل البترول والكيمياء والطاقة الحرارية والكهرباء الحرارية والمعادن والصيدلة ، إلخ.نطاق تغطيتها هو -0.1MPa ~ 27.5MPa
2الأداء الفني

اللزوجة العاملة	1x10-3m²/s
عنصر التحويل	مفاتيح صغيرة
تصنيفات الحجرة	IP65
درجة حرارة البيئة	-20 درجة مئوية -60 درجة مئوية
درجة حرارة متوسطة	0°C-80°C
أداء مضاد للتذبذب	40m/s²
خطأ التكرار	1%أو0.5٪
قدرة الاتصال	أقصى 220 فولت AC، ≤5A

3المواصفات

نطاق ضبط قيمة ضبط الضغط	فرق التبديل لا يزيد عن	** الضغط المسموح به (Mpa)	الأبعاد الخارجية	تردد التبديل/دقيقة	مواد الغشاء	الخيط الداخلي للواجهة
-100 ~ 0KPa	3KPa	1.3	03	30	من الفولاذ المقاوم للصدأ أو البوليميد	NPT1/4
-100~100KPa	3KPa	1.3	02	30	من الفولاذ المقاوم للصدأ أو البوليميد	NPT1/4
0~100KPa	3KPa	1.3	03	30	من الفولاذ المقاوم للصدأ أو البوليميد	NPT1/4
5~170KPa	2KPa	1.3	02	30	من الفولاذ المقاوم للصدأ أو البوليميد	NPT1/4
5~210KPa	5KPa	1.3	01	30	من الفولاذ المقاوم للصدأ أو البوليميد	NPT1/4
10~350 كيبا	4KPa	1.3	02	30	من الفولاذ المقاوم للصدأ أو البوليميد	NPT1/4
20~700KPa	15KPa	1.5	01	30	من الفولاذ المقاوم للصدأ أو البوليميد	NPT1/4
0.15~1.2MPa	0.02MPa	3	01	30	من الفولاذ المقاوم للصدأ أو البوليميد	NPT1/4
0.25 إلى 2.5MPa	0.04MPa	5	01	30	من الفولاذ المقاوم للصدأ أو البوليميد	NPT1/4
0.37~3.7MPa	0.08MPa	6	01	30	من الفولاذ المقاوم للصدأ أو البوليميد	NPT1/4
0.7~7MPa	0.12MPa	10	01	30	من الفولاذ المقاوم للصدأ أو البوليميد	NPT1/4
1.2~12MPa	0.15MPa	17.5	01	30	من الفولاذ المقاوم للصدأ أو البوليميد	NPT1/4
3.5~27.5MPa	1MPa	34	01	30	من الفولاذ المقاوم للصدأ أو البوليميد	NPT1/4

4، جدول الاختيار

(تيك)□ □-□-□-□ 1 2 3 4 5
1شكل المنتج
01	الاتفاقية	02	اتصال مزدوج	03	إكس د
04	ضغط التفاضل الأدنى	05	الضغط التفاضلي العلوي والسفلي	06	ضغط هيدروستاتيكي عالي
07	فرن
2. قشرة
NN	أسلوب عادي	RN	نموذج الاتصال المزدوج	LC	نموذج عادي مضاد للانفجار
ب	نموذج مضاد للانفجار مع نافذة عرض صغيرة	AL	قشرة الفرن
3نوع الحجاب الحاجز
01	البولي	02	الفولاذ المقاوم للصدأ	03	المطاط
4خيط الاتصال (يمكن تخصيصه حسب الحاجة)
01	NPT1/4 داخل
5المدى			الرجوع إلى جدول مقارنة النطاق
مثال الاختيار: TXK-01NN-02-01-001 جهاز تحكم الضغط TXK، شكل المنتج: عادي، الغلاف: عادي، شكل الحجاب الحاجز: الفولاذ المقاوم للصدأ، خيط الاتصال: NPT1/4 الداخلي، النطاق: 3.5-27.5MPa.

جدول مقارنة النطاق

الرمز	النطاق	الملاحظات	الرمز	النطاق	الملاحظات
001	3.5-27.5MPa	الضغط التقليدي	002	1.2-12MPa	الضغط التقليدي
003	0.7-7MPa	الضغط التقليدي	004	0.37-3.7MPa	الضغط التقليدي
005	0.25-2.5MPa	الضغط التقليدي	006	0.15-1.2MPa	الضغط التقليدي
007	20-700KPa	الضغط التقليدي	008	10-350KPa	الضغط التقليدي
009	5-210KPa	الضغط التقليدي	010	5-170KPa	الضغط التقليدي
011	0-100KPa	الضغط التقليدي	012	-100-0KPa	الضغط التقليدي
013	-100-100 كيبا	الضغط التقليدي	014	25KPa	ضغط هيدروستاتيكي عالي
015	0-60KPa	ضغط التفاضل الأدنى	016	20-200KPa	ضغط التفاضل الأدنى
017	50-500KPa	ضغط التفاضل الأدنى	018	-0.5-0.5 كيبا	الفرق بين ضغط الفرن
019	-3-3 كيبا	الفرق بين ضغط الفرن	020	-6-6KPa	الفرق بين ضغط الفرن
021	-12-12KPa	الفرق بين ضغط الفرن

5, طريقة تحديد الأخطاء وشريط توصيل المفتاح
إرجاع المكسرات ضبط إلى حالة الضعف الأساسي، وربط الأسلاك C، NO، NC من المفتاح إلى ضوء الإشارة.توصيل ضوء الإشارة إلى ضوء أخضر (C هو المحطة المشتركة، وعندما يتم توصيل C إلى NC في المصنع، سيضيء الضوء الأخضر) ، وتعديل المكسرة ضبط صعودا وهبوطا وفقا لمؤشر نقطة ضبط لضبطها إلى نقطة ضبط المطلوبة.(الضغط الهبوطي يزداد والضغط الصعودي ينخفض).

وحدة تحكم ضغط TXK 1

6مظهر وأبعاد التثبيت

وحدة تحكم ضغط TXK 2

وحدة تحكم ضغط TXK 3

وحدة تحكم ضغط TXK 4
