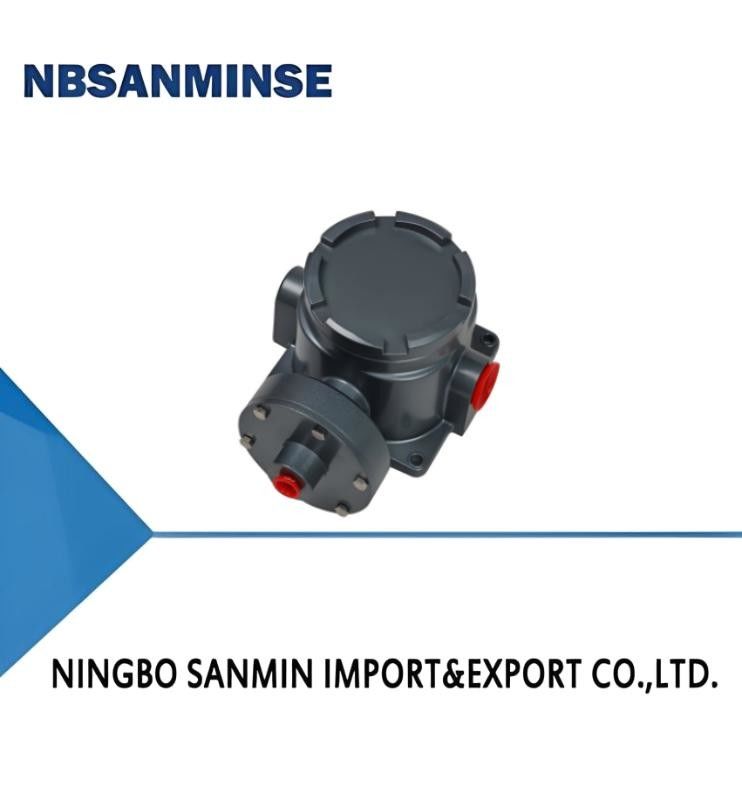

وحدة تحكم ضغط تفجير TXK

مكان المنشأ:	الصين	اسم العلامة التجارية:	NBSANMINSE
إصدار الشهادات:	CE	رقم الموديل:	تكساس

معلومات تفصيلية
عنصر التحويل:	التبديل الجزئي	درجة الحرارة المحيطة.:	-40 ℃ ~ 60 ℃
درجة حرارة متوسطة.:	0 80 ℃	خطأ التكرار:	0.5 ٪ أو 1 ٪

منتوج وصف

وحدة تحكم ضغط تفجير TXK 0

1, نظرة عامة
مبدأ عمل جهاز تحكم الضغط المقاوم للانفجار TXK يعتمد أساسا على التشوه المرن لمكونات الاختبار (مثل الحجابات الحجابية) ،الذي يدفع المكونات الوظيفية (مثل المفاتيح الصغيرة) لإنتاج إجراءات قفز مفاتيح سريعة من خلال هذا التشوهعلى وجه التحديد، عندما يتم تطبيق ضغط الوسط المقاس (المتحكم) على عنصر الاختبار، فإنه سيؤدي إلى نهاية حرة من الحجاب الحاجز لإنتاج تحرك مرن المقابلة.هذا الانتقال ثم دفع الزر (عصا الدفع) في المفتاح الميكرو متصلة إلى نهاية الأنابيب لإنتاج الإجراءات المقابلةعندما يصل الضغط إلى قيمة التحكم المحددة، سيتم تبديل جهات الاتصال في المفتاح، مما يتسبب في انقطاع الدائرة في نظام التحكم أو الاتصال،وبالتالي تحقيق الغرض من التحكم التلقائي وإشارة.
عادةً ما يتكون جهاز تحكم الضغط المقاوم للانفجار TXK من نظام قياس، جهاز تحكم، آلية ضبط، و غطاء، ومقبس، وما إلى ذلك.الحجاب الحاجز في نظام القياس يشعر بتغيرات الضغط من خلال تشوه مرن، بينما يستجيب المفتاح الصغير في جهاز التحكم بسرعة لإشارة الضغط وتقوم بعمليات تشغيل / إيقاف الدوائر.هذا التصميم يسمح لمراقب الضغط المقاوم للانفجار للعمل بشكل مستقر في مختلف البيئات الصناعيةخاصة في التطبيقات التي تتطلب موثوقية عالية وسلامة.
2الأداء الفني

اللزوجة العاملة	< 1 × 10- نعم -3م²/s	درجة حرارة متوسطة	0‬‬80°C
عنصر التحويل	مفاتيح صغيرة	أداء مضاد للتذبذب	20m/s²
مستوى مقاومة للانفجار في الغبار	Exdb Ⅱ CT4‬‬T6 بـ جيبـ	رقم شهادة مقاومة الانفجار	GYB24.2900X
درجات الحماية التي توفرها الحجرة	IP66(متوافق مع DIN40050 ومعادل IP66 في GB4208)	خطأ التكرار	0.5٪ أو 1%
درجة حرارة البيئة	-40°C~60°C	قدرة الاتصال	220 فولت متردد 6A ((المقاومة)

3المواصفات

نطاق ضبط قيمة ضبط الضغط	فرق التبديل لا يزيد عن	** الضغط المسموح به (Mpa)	الأبعاد الخارجية	تردد التبديل/دقيقة	مواد الغشاء	الخيط الداخلي للواجهة
-100 ~ 0KPa	2KPa	1.3	03	30	من الفولاذ المقاوم للصدأ أو البوليميد	NPT1/4
-100 ~ 100 كيلوبايت	2KPa	1.3	02	30	من الفولاذ المقاوم للصدأ أو البوليميد	NPT1/4
0~ 100 كيلوبايت	2KPa	1.3	03	30	من الفولاذ المقاوم للصدأ أو البوليميد	NPT1/4
5~ 170 كيلوبايت	2KPa	1.3	02	30	من الفولاذ المقاوم للصدأ أو البوليميد	NPT1/4
5~210KPa	4.5KPa	1.3	01	30	من الفولاذ المقاوم للصدأ أو البوليميد	NPT1/4
10~350 كيبا	3KPa	1.3	02	30	من الفولاذ المقاوم للصدأ أو البوليميد	NPT1/4
20~700KPa	12KPa	5	01	30	من الفولاذ المقاوم للصدأ أو البوليميد	NPT1/4
0.15 ~ 1.2MPa	0.02MPa	5	01	30	من الفولاذ المقاوم للصدأ أو البوليميد	NPT1/4
0.25 إلى 2.5MPa	0.04MPa	5	01	30	من الفولاذ المقاوم للصدأ أو البوليميد	NPT1/4
0.37~3.7MPa	0.08MPa	6	01	30	من الفولاذ المقاوم للصدأ أو البوليميد	NPT1/4
0.7~7MPa	0. 12MPa	9	01	30	من الفولاذ المقاوم للصدأ أو البوليميد	NPT1/4
1.2~ 12MPa	0. 15MPa	17.5	01	30	من الفولاذ المقاوم للصدأ أو البوليميد	NPT1/4
3.5~27.5MPa	1MPa	34	01	30	من الفولاذ المقاوم للصدأ أو البوليميد	NPT1/4

4، جدول الاختيار

(تيك)□ □-□-□-□ 1 2 3 4 5
1شكل المنتج
01	الاتفاقية	02	اتصال مزدوج	03	إكس د
04	ضغط التفاضل الأدنى	05	الضغط التفاضلي العلوي والسفلي	06	ضغط هيدروستاتيكي عالي
07	فرن
2. قشرة
NN	أسلوب عادي	RN	نموذج الاتصال المزدوج	LC	نموذج عادي مضاد للانفجار
ب	نموذج مضاد للانفجار مع نافذة عرض صغيرة	AL	قشرة الفرن
3نوع الحجاب الحاجز
01	البولي	02	الفولاذ المقاوم للصدأ	03	المطاط
4خيط الاتصال (يمكن تخصيصه حسب الحاجة)
01	NPT1/4 داخل
5المدى			الرجوع إلى جدول مقارنة النطاق
مثال الاختيار: TXK-03LC-02-01-005 جهاز تحكم TXK مضاد للانفجار ، شكل المنتج: مضاد للانفجار ، الغلاف: نوع عادي مضاد للانفجار ، شكل الحجاب الحاجز: الفولاذ المقاوم للصدأ ، خيط الاتصال: NPT1/4 الداخلي ، النطاق: 0.25-2.5MPa.

جدول مقارنة النطاق

الرمز	النطاق	الملاحظات	الرمز	النطاق	الملاحظات
001	3.5-27.5MPa	الضغط التقليدي	002	1.2-12MPa	الضغط التقليدي
003	0.7-7MPa	الضغط التقليدي	004	0.37-3.7MPa	الضغط التقليدي
005	0.25-2.5MPa	الضغط التقليدي	006	0.15-1.2MPa	الضغط التقليدي
007	20-700KPa	الضغط التقليدي	008	10-350KPa	الضغط التقليدي
009	5-210KPa	الضغط التقليدي	010	5-170KPa	الضغط التقليدي
011	0-100KPa	الضغط التقليدي	012	- نعم -100-0KPa	الضغط التقليدي
013	- نعم -100-100KPa	الضغط التقليدي	014	25KPa	ضغط هيدروستاتيكي عالي
015	0-60KPa	ضغط التفاضل الأدنى	016	20-200KPa	ضغط التفاضل الأدنى
017	50-500KPa	ضغط التفاضل الأدنى	018	- نعم -0.5-0.5 كيبا	الفرق بين ضغط الفرن
019	- نعم -3-3KPa	الفرق بين ضغط الفرن	020	- نعم -6-6KPa	الفرق بين ضغط الفرن
021	- نعم -12-12KPa	الفرق بين ضغط الفرن

5, طريقة تحديد الأخطاء وشريط توصيل المفتاح
إرجاع المكسرات ضبط إلى حالة الضعف الأساسي، وربط الأسلاك C، NO، NC من المفتاح إلى ضوء الإشارة.توصيل ضوء الإشارة إلى ضوء أخضر (C هو المحطة المشتركة، وعندما يتم توصيل C و NO في المصنع، سيضيء الضوء الأخضر) ، وتعديل محور ضبط صعودا وهبوطا وفقا لمؤشر نقطة ضبط لضبطها إلى نقطة ضبط المرغوب فيها.(الضغط الهبوطي يزداد، يقل الضغط الصاعد)

وحدة تحكم ضغط تفجير TXK 1

6مظهر وأبعاد التثبيت

وحدة تحكم ضغط تفجير TXK 2

وحدة تحكم ضغط تفجير TXK 3

وحدة تحكم ضغط تفجير TXK 4
