تفاصيل المنتج:
|
| عنصر التبديل: | microswitch | درجة الحرارة المحيطة.: | -40 درجة مئوية ~ 60 درجة مئوية |
|---|---|---|---|
| درجة حرارة متوسطة.: | 0 80 ℃ | خطأ التكرار: | 0.5 ٪ أو 1 ٪ |
| ضمان: | 1 سنة | ||
| إبراز: | مفتاح ضغط صغير مقاوم للانفجار,وحدة تحكم مفتاح ضغط مقاوم للانفجار |
||

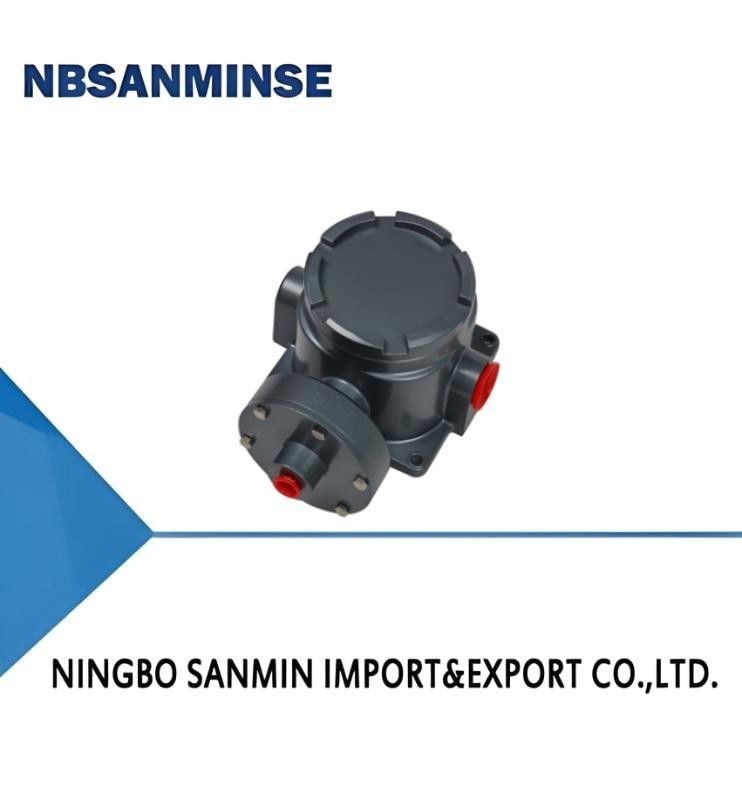

1، نظرة عامة
يعتمد مبدأ عمل وحدة التحكم في الضغط المقاومة للانفجار من TXK بشكل أساسي على التشوه المرن للمكونات الاختبارية (مثل الأغشية)، والتي تدفع المكونات الوظيفية (مثل المفاتيح الدقيقة) لإنتاج إجراءات قفز سريعة للتبديل من خلال هذا التشوه. على وجه التحديد، عندما يتم تطبيق ضغط الوسط المقاس (المتحكم فيه) على عنصر الاختبار، فإنه سيؤدي إلى إحداث إزاحة مرنة مقابلة في الطرف الحر للغشاء. ستقوم هذه الإزاحة بعد ذلك بدفع الزر (قضيب الدفع) في المفتاح الدقيق المتصل بنهاية الأنبوب لإحداث إجراءات مقابلة. عندما يصل الضغط إلى قيمة التحكم المحددة، ستقوم نقاط تلامس المفتاح بالتبديل، مما يؤدي إلى فصل أو توصيل الدائرة في نظام التحكم، وبالتالي تحقيق الغرض من التحكم الآلي والإشارة.
تتكون وحدة التحكم في الضغط المقاومة للانفجار من TXK عادةً من نظام قياس، وجهاز تحكم، وآلية ضبط، وغلاف، ومقبس، وما إلى ذلك. يستشعر الغشاء في نظام القياس تغيرات الضغط من خلال تشوهه المرن، بينما يستجيب المفتاح الدقيق في جهاز التحكم بسرعة لإشارة الضغط هذه ويقوم بعمليات تشغيل/إيقاف الدائرة. يتيح هذا التصميم لوحدة التحكم في الضغط المقاومة للانفجار العمل بثبات في بيئات صناعية مختلفة، خاصة في التطبيقات التي تتطلب موثوقية وسلامة عالية.
2، الأداء الفني
|
لزوجة التشغيل |
<1 × 10－3م2/ثانية |
درجة حرارة الوسط |
0～80℃ |
|
عنصر التبديل |
مفتاح دقيق |
أداء مقاومة الاهتزاز |
20م/ثانية2 |
|
مستوى مقاومة انفجار الغبار |
Exdb Ⅱ CT4～T6 Gb |
رقم شهادة مقاومة الانفجار |
GYB24.2900X |
|
درجات الحماية التي يوفرها الغلاف |
IP66(متوافق مع DIN40050 ويعادل IP66 في GB4208) |
خطأ التكرار |
0.5% أو 1% |
|
درجة حرارة البيئة المحيطة |
-40℃~60℃ |
سعة التلامس |
AC 220V 6A(مقاوم) |
3، المواصفات
|
|
|
|
الأبعاد الخارجية |
|
مادة الغشاء |
|
|
-100~0KPa |
2KPa |
1.3 |
|
30 |
الفولاذ المقاوم للصدأ أو البولي إيميد |
NPT1/4 |
|
-100~ 100KPa |
2KPa |
1.3 |
02 |
30 |
الفولاذ المقاوم للصدأ أو البولي إيميد |
NPT1/4 |
|
0~ 100KPa |
2KPa |
1.3 |
|
30 |
الفولاذ المقاوم للصدأ أو البولي إيميد |
NPT1/4 |
|
5~ 170KPa |
2KPa |
1.3 |
02 |
30 |
الفولاذ المقاوم للصدأ أو البولي إيميد |
NPT1/4 |
|
5~210KPa |
4.5KPa |
1.3 |
01 |
30 |
الفولاذ المقاوم للصدأ أو البولي إيميد |
NPT1/4 |
|
10~350KPa |
3KPa |
1.3 |
02 |
30 |
الفولاذ المقاوم للصدأ أو البولي إيميد |
NPT1/4 |
|
20~700KPa |
12KPa |
5 |
01 |
30 |
الفولاذ المقاوم للصدأ أو البولي إيميد |
NPT1/4 |
|
0.15~ 1.2MPa |
0.02MPa |
5 |
01 |
30 |
الفولاذ المقاوم للصدأ أو البولي إيميد |
NPT1/4 |
|
0.25~2.5MPa |
0.04MPa |
5 |
01 |
30 |
الفولاذ المقاوم للصدأ أو البولي إيميد |
NPT1/4 |
|
0.37~3.7MPa |
0.08MPa |
6 |
01 |
30 |
الفولاذ المقاوم للصدأ أو البولي إيميد |
NPT1/4 |
|
0.7~7MPa |
0. 12MPa |
9 |
01 |
30 |
الفولاذ المقاوم للصدأ أو البولي إيميد |
NPT1/4 |
|
1.2~ 12MPa |
0. 15MPa |
17.5 |
01 |
30 |
الفولاذ المقاوم للصدأ أو البولي إيميد |
NPT1/4 |
|
3.5~27.5MPa |
1MPa |
34 |
01 |
30 |
الفولاذ المقاوم للصدأ أو البولي إيميد |
NPT1/4 |
4، جدول الاختيار
|
TXK - □ □ - □ - □ - □ 1 2 3 4 5 |
|||||
|
1. شكل المنتج |
|||||
|
01 |
تقليدي |
02 |
مزدوج التلامس |
|
EEx d |
|
04 |
ضغط تفاضلي سفلي |
05 |
ضغط تفاضلي علوي وسفلي |
06 |
ضغط هيدروستاتيكي عالي |
|
07 |
فرن |
||||
|
2. الغلاف |
|||||
|
NN |
نمط عادي |
RN |
نموذج مزدوج التلامس |
LC |
نموذج عادي مقاوم للانفجار |
|
B |
نموذج مقاوم للانفجار مع نافذة عرض صغيرة |
AL |
غلاف الفرن |
||
|
3. نوع الغشاء |
|||||
|
01 |
بولي |
02 |
الفولاذ المقاوم للصدأ |
|
مطاط |
|
4. خيط التوصيل (قابل للتخصيص حسب الحاجة) |
|||||
|
01 |
NPT1/4 内 |
||||
|
5. النطاق |
راجع جدول مقارنة النطاقات |
||||
|
وحدة تحكم TXK المقاومة للانفجار، شكل المنتج: مقاوم للانفجار، الغلاف: نوع عادي مقاوم للانفجار، شكل الغشاء: الفولاذ المقاوم للصدأ، خيط التوصيل: NPT1/4 داخلي، النطاق: 0.25-2.5MPa. |
|||||
جدول مقارنة النطاقات
|
رمز |
نطاق |
ملاحظات |
رمز |
نطاق |
ملاحظات |
|
001 |
3.5-27.5MPa |
ضغط تقليدي |
002 |
1.2-12MPa |
ضغط تقليدي |
|
003 |
0.7-7MPa |
ضغط تقليدي |
004 |
0.37-3.7MPa |
ضغط تقليدي |
|
005 |
0.25-2.5MPa |
ضغط تقليدي |
006 |
0.15-1.2MPa |
ضغط تقليدي |
|
007 |
20-700KPa |
ضغط تقليدي |
008 |
10-350KPa |
ضغط تقليدي |
|
009 |
5-210KPa |
ضغط تقليدي |
010 |
5-170KPa |
ضغط تقليدي |
|
011 |
0-100KPa |
ضغط تقليدي |
012 |
﹣100-0KPa |
ضغط تقليدي |
|
013 |
﹣100-100KPa |
ضغط تقليدي |
014 |
25KPa |
ضغط هيدروستاتيكي عالي |
|
015 |
0-60KPa |
ضغط تفاضلي سفلي |
016 |
20-200KPa |
ضغط تفاضلي سفلي |
|
017 |
50-500KPa |
ضغط تفاضلي سفلي |
018 |
﹣0.5-0.5KPa |
ضغط تفاضلي للفرن |
|
019 |
﹣3-3KPa |
ضغط تفاضلي للفرن |
020 |
﹣6-6KPa |
ضغط تفاضلي للفرن |
|
021 |
﹣12-12KPa |
ضغط تفاضلي للفرن |
5، طريقة الضبط ورسم الأسلاك للمفتاح
أعد ضبط الصمولة إلى حالة ضعف أساسي، قم بتوصيل أسلاك C و NO و NC للمفتاح بمصباح الإشارة. راقب حالة مصباح الإشارة، قم بتوصيل مصباح الإشارة بضوء أخضر (C هو الطرف المشترك، وعند توصيل C و NO في المصنع، سيضيء الضوء الأخضر)، واضبط الصمولة لأعلى ولأسفل وفقًا لمؤشر نقطة الضبط لضبطها على نقطة الضبط المطلوبة. (الضغط السفلي يزيد، الضغط العلوي ينقص)
6، الأبعاد الخارجية والتركيب
01
02
س: هل يمكنك تقديم عينات مجانية؟
ج: نعم، ولكن ذلك يعتمد على المنتجات، يرجى الاتصال بنا ina@pneuhydr.com أو واتساب 0086 15168536055
س: ما هو نطاق عملك؟
ج: نطاق عملنا هوخدمة تصدير قطع الغيار الآلية مع حاوية كاملة، وبيعأسطوانات هوائية، ومعالجة مصدر الهواء، وصمامات كهربائية،صمامات هوائية،صمامات آلية، صمامات نحاسية، صمامات هيدروليكية، أسطوانات هيدروليكية، وصلات هوائية وزيتية ، مقاييس ضغط إلخ.س:
ما هي أنواع المنتجات التي يمكنك صنعها؟ج: يمكننا صنع العديد من أنواع الفولاذ المقاوم للصدأ،النحاس، الألمنيوم
معالجة المواد.مثل الضغط العالي صمامات / صمامات كهربائية / صمامات كهربائية /صمامات مياه /صمامات هوائية/ أسطوانات هوائية / صمامات هيدروليكية / مجمعات هيدروليكية منتجات وما إلى ذلك.س: هل يمكن تصنيع المنتج بشعارنا وعلامتنا التجارية؟ج: نعم، بالطبع، يمكننا صنعه. نحن موردون لـ OEM لسنوات ومتخصصون في التصنيع. ولكن تحتاج إلى تزويدنا بالتفويض إذا كان ذلك ممكنًا.س: هل يمكنك توفير سلع أصلية من ماركات هوائية وهيدروليكية مشهورة؟ج: نعم، يمكننا توفير مثل Festo، Smc، Ckd، Burket، Hydac، Rexroth، SMS، RSMT، Marsh، Endress+Hauser إلخ.س:هل هناك ضمان متاح؟
ج: نعم، عادة ما يكون ضمان جودة المنتجات لمدة عام واحد.
س: هل الموصل بالنظام البريطاني أم المتري؟ ما الفرق بين خيوط PT و NPT و G؟
ج:
خيط G أسطواني ولا يغلق نفسه، ويتطلب حشوات إضافية لمنع التسرب. PT و NPT مخروطيان، وتصبح الخيوط الداخلية والخارجية أضيق وأضيق عند الشد. يتم تحقيق الإغلاق من خلال تشوه الخيوط، ويتم عادة استخدام مادة مانعة للتسرب أو شريط لتعزيز تأثير الإغلاق.
مطاط الفلور، PTFE س: كيف تحويل وحدات الضغط: MPa، bar، psi، kg/cm ²؛؟
ج: 1MPa=10bar≈145psi≈10kg
س: ما الذي يسبب عادة احتراق ملفات الصمام الكهربائي؟
ج: جهد وتردد غير صحيحين، تبديل متكرر، دخول رأس الطيار إلى السائل، مشكلة في قلب الصمام والزنبرك، بيئة
حارة، اهتزاز شديد، إلخ.
س:
ما الذي يجب ملاحظته للمكونات الهوائية في البيئات ذات درجات الحرارة العالية أو شديدة البرودة؟
نقطة التركيز
تدابير مضادة للبيئة ذات درجات الحرارة العاليةتدابير مضادة للبيئة شديدة البرودة الأختام
مطاط الفلور، PTFE مطاط النتريل منخفض الحرارة، مطاط السيليكون، البولي يوريثين
| التزييت | شحم صناعي عالي الحرارة (منخفض التطاير) | شحم منخفض الحرارة (نقطة انسكاب منخفضة، لزوجة منخفضة) |
| معالجة إمداد الهواء | تعزيز التبريد، إزالة المياه بكفاءة | تجفيف نقطة الندى المنخفضة للغاية (تبريد + امتصاص)، تتبع الحرارة |
| المكونات المعدنية | حجز مساحة التمدد | اختر مواد ذات صلابة في درجات الحرارة المنخفضة، منع التسرب بسبب الانكماش البارد |
| مكونات التحكم | ملفات عالية المقاومة للحرارة، تبديد الحرارة، استهلاك طاقة منخفض | تركيب صناديق العزل، تسخين موضعي، منع التكثيف البارد |
| التركيب | الابتعاد عن مصادر الحرارة، إضافة ألواح عزل حراري | تجنب التعرض للرياح والثلج، لف بمواد عزل حراري |
| 03 | ||
