تفاصيل المنتج:
|
| عنصر التبديل: | microswitch | درجة الحرارة المحيطة.: | -20 ℃ -60 ℃ |
|---|---|---|---|
| درجة حرارة متوسطة.: | 0°C-80°C | خطأ التكرار: | ≤1 ٪ |
| ضمان: | 1 سنة | ||
| إبراز: | وحدة تحكم مفتاح الضغط التفاضلي,وحدة تحكم مفتاح ضغط 5 أمبير |
||

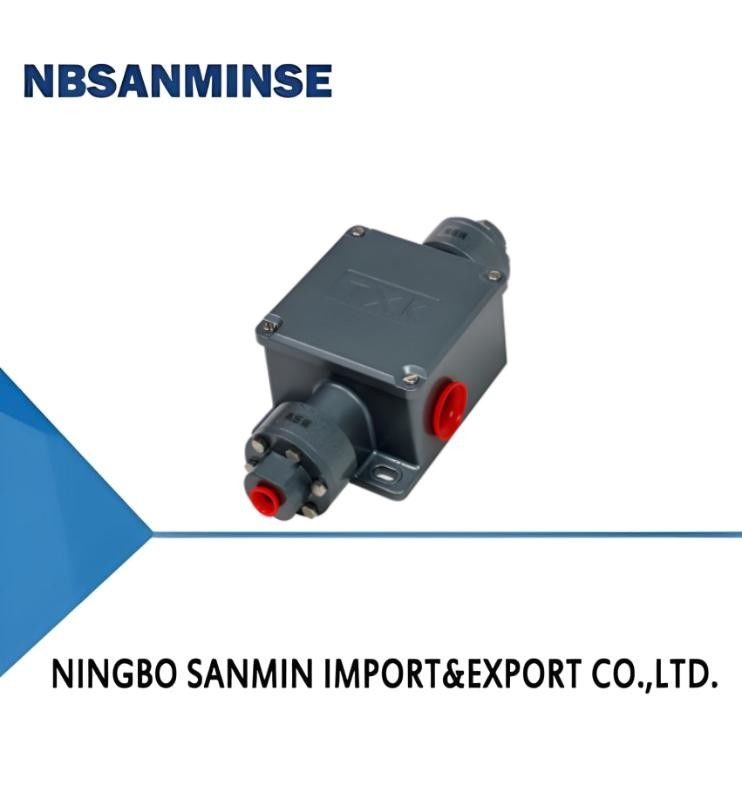

1, نظرة عامة
يمكن استخدام مفاتيح الضغط التفاضلية TXK على نطاق واسع في المبردات الكبيرة والمتوسطة والصغيرة المبردة بالهواء أو المبردة بالماء باستخدام مبادلات الحرارة الصفيحة ، ومبادلات الحرارة ذات الأكمام ،ومبادلات حرارة الغلاف والأنابيب لتحكم تدفق المياه ومراقبة حالة المضخة ومصفات المياهكما أنها تستخدم على نطاق واسع في الكشف عن الغازات، وسائل الإعلام غير السامة، وقياس الضغط المطلق، وضغط القياس، وتستخدم على نطاق واسع في تكييف الهواء والغرف النظيفة، ومروحة ومراقبة تنفيس المرشح,التحكم في مستوى السائل والسائل.
2الأداء الفني
|
اللزوجة العاملة |
1x10-3m2/s |
|
عنصر التحويل |
مفاتيح صغيرة |
|
تصنيفات الحجرة |
IP65 |
|
درجة حرارة البيئة |
-20 درجة مئوية -60 درجة مئوية |
|
درجة حرارة متوسطة |
0°C-80°C |
|
أداء مضاد للتذبذب |
ماكس 20m/s² |
|
خطأ التكرار |
≤1% |
|
قدرة الاتصال |
أقصى 220 فولت AC، ≤5A |
3المواصفات
|
نطاق ضبط قيمة ضبط الضغط
|
فرق التبديل لا يزيد عن
|
** الضغط المسموح به (Mpa)
|
الأبعاد الخارجية |
تردد التبديل/دقيقة
|
مواد الغشاء |
الخيط الداخلي للواجهة
|
|
0.5-3KPa |
0.2KPa |
1 |
01 |
15 |
الفولاذ المقاوم للصدأ أو المطاط |
NPT1/4 |
|
1-10KPa |
0.5KPa |
1.2 |
01 |
15 |
الفولاذ المقاوم للصدأ أو المطاط |
NPT1/4 |
|
1-16KPa |
1.5KPa |
1.5 |
01 |
15 |
الفولاذ المقاوم للصدأ أو المطاط |
NPT1/4 |
|
25 ~ 105KPa |
1.8KPa |
3.5 |
01 |
15 |
الفولاذ المقاوم للصدأ أو المطاط |
NPT1/4 |
|
20 ~ 200KPa ((RN) |
2KPa |
5 |
01 |
15 |
الفولاذ المقاوم للصدأ أو المطاط |
NPT1/4 |
4، جدول الاختيار
|
(تيك)□ □-□-□-□ 1 2 3 4 5 |
|||||
|
1شكل المنتج |
|||||
|
01 |
الاتفاقية |
02 |
اتصال مزدوج |
03 |
إكس د |
|
04 |
ضغط التفاضل الأدنى |
05 |
الضغط التفاضلي العلوي والسفلي |
06 |
ضغط هيدروستاتيكي عالي |
|
07 |
فرن |
||||
|
2. قشرة |
|||||
|
NN |
أسلوب عادي |
RN |
نموذج الاتصال المزدوج |
LC |
نموذج عادي مضاد للانفجار |
|
ب |
نموذج مضاد للانفجار مع نافذة عرض صغيرة |
AL |
قشرة الفرن |
||
|
3نوع الحجاب الحاجز |
|||||
|
01 |
البولي |
02 |
الفولاذ المقاوم للصدأ |
03 |
المطاط |
|
4خيط الاتصال (يمكن تخصيصه حسب الحاجة) |
|||||
|
01 |
NPT1/4 داخل |
||||
|
5المدى |
الرجوع إلى جدول اختيار النطاق التفصيلي |
||||
|
مثال الاختيار: TXK-05NN-02-01-009 جهاز تحكم ضغط التفاضل TXK ، شكل المنتج: ضغط التفاضل العلوي والسفلي ، المقصورة: النوع العادي ، شكل الحجاب الحاجز: الفولاذ المقاوم للصدأ ، خيط الاتصال: NPT1/4 الداخلي ، النطاق: 5-210KPa. |
|||||
جدول مقارنة النطاق
|
الرمز |
النطاق |
الملاحظات |
الرمز |
النطاق |
الملاحظات |
|
001 |
3.5-27.5MPa |
الضغط التقليدي |
002 |
1.2-12MPa |
الضغط التقليدي |
|
003 |
0.7-7MPa |
الضغط التقليدي |
004 |
0.37-3.7MPa |
الضغط التقليدي |
|
005 |
0.25-2.5MPa |
الضغط التقليدي |
006 |
0.15-1.2MPa |
الضغط التقليدي |
|
007 |
20-700KPa |
الضغط التقليدي |
008 |
10-350KPa |
الضغط التقليدي |
|
009 |
5-210KPa |
الضغط التقليدي |
010 |
5-170KPa |
الضغط التقليدي |
|
011 |
0-100KPa |
الضغط التقليدي |
012 |
- نعم -100-0KPa |
الضغط التقليدي |
|
013 |
- نعم -100-100KPa |
الضغط التقليدي |
014 |
25KPa |
ضغط هيدروستاتيكي عالي |
|
015 |
0-60KPa |
ضغط التفاضل الأدنى |
016 |
20-200KPa |
ضغط التفاضل الأدنى |
|
017 |
50-500KPa |
ضغط التفاضل الأدنى |
018 |
- نعم -0.5-0.5 كيبا |
الفرق بين ضغط الفرن |
|
019 |
- نعم -3-3KPa |
الفرق بين ضغط الفرن |
020 |
- نعم -6-6KPa |
الفرق بين ضغط الفرن |
|
021 |
- نعم -12-12KPa |
الفرق بين ضغط الفرن |
5, طريقة تحديد الأخطاء وشريط توصيل المفتاح
إرجاع المكسرات ضبط إلى حالة الضعف الأساسي، وربط الأسلاك C، NO، NC من المفتاح إلى ضوء الإشارة.توصيل ضوء الإشارة إلى ضوء أخضر (C هو المحطة المشتركة، وعندما يتم توصيل C إلى NC في المصنع، سيضيء الضوء الأخضر) ، وتعديل المكسرة ضبط صعودا وهبوطا وفقا لمؤشر نقطة ضبط لضبطها إلى نقطة ضبط المطلوبة.(الضغط الهبوطي يزداد، يقل الضغط الصاعد)
6مظهر وأبعاد التثبيت
01
س: هل يمكن أن تقدم العينات المجانية ؟
أ: نعم، لكن هذا يعتمد على المنتجات الرجاء الاتصال بنا ina@pneuhydr.com أو على واتساب 0086 15168536055
س: ما هو نطاق عملك ؟
ج: نطاق عملنا هوخدمة أجزاء التشغيل الآلي للمصدر مع حاوية كاملة وبيعأسطوانة الهواء ، معالجة مصدر الهواء ، صمام الكهربائي ،صمام الهواءصمام المحركصمام نحاسي، صمام هيدروليكي، أسطوانة هيدروليكية، الهواء والنفطالارتباط، مقياس الضغطوهلم جرا
س:Wما نوع المنتجات التي يمكنك صنعها ؟
ج: يمكننا صنع العديد من أنواع الفولاذ المقاوم للصدأ, النحاس، الألومنيوممعالجة الموادمثل عاليةالضغط صمام / صمام الكهرباء / صمام الكهرباءصمام الماءصمام هوائي/أسطوانة الهواء/صمام هيدروليكي/تجميع هيدروليكيالمنتجات وما إلى ذلك.
س: هل يمكن تصنيع المنتج مع شعارنا وعلامتنا التجارية ؟
ج: نعم ، بالطبع يمكننا صنعها. نحن مورّد OEM لسنوات ومهنيون في صنعها. ولكنك بحاجة إلى إعطائنا الإذن إذا كان ذلك ممكناً.
س: هل يمكنك توفير المنتجات الأصلية الشهيرة للآلات الهوائية والهيدروليكية ؟
ج: نعم، يمكننا توفير مثل فيستو، سمك، سي كيد، بوركيت، هيدك، ريكسروث، سيمنز، روزمونت، مارش، إندريس + هاوزر الخ
س: هل هناك ضمان متاح؟
ج: نعم، عادة المنتجات هي سنة واحدة ضمان الجودة.
س: هل هو في النظام البريطاني أو المتري؟ ما هو الفرق بين PT، NPT، و G الخيوط؟
أ: الخيط G أسطواني ولا يغلق نفسه ، مما يتطلب غطاءات إضافية لمنع التسرب. PT و NPT مخروط ،والخيوط الداخلية والخارجية تصبح أكثر تشدّداً عند تشديديتم تحقيق الختم من خلال تشوه الخيوط ، وعادة ما يستخدم مواد الختم أو الشريط جنبا إلى جنب لتعزيز تأثير الختم
الخيط G هو أنبوب أسطواني مستقيم يستخدم للاتصالات غير المغلقة؛ الخيط PT هو أنبوب مخروط يعتمد على تشوه وتسجيل الخيط نفسه.NPT هو أيضا أنبوب مخروط مع زاوية ملف تعريف الأسنان من 60 درجة، تستخدم بشكل رئيسي في أمريكا الشمالية
س: كيفية تحويل وحدات الضغط: MPa، bar، psi، kg/cm2؟
ج: 1MPa=10bar≈145psi≈10kg
س: ما الذي يسبب عادةً إرهاق لفائف الصمامات الكهربائية؟
الجواب:جهد غير صحيح و هرتز، التبديل المتكرر، رأس الطيار يدخل السائل، قلب الصمام ومشكلة الربيع،البيئة الحرارة، الاهتزازات الثقيلة، الخ
س: ما الذي يجب ملاحظته عن المكونات الهوائية في بيئات ذات درجات حرارة عالية أو باردة للغاية؟
| نقطة التركيز | التدابير المضادة للبيئة عالية الحرارة | التدابير المضادة للبيئة الباردة للغاية |
| الأختام | المطاط الفلور، PTFE | نيتريل منخفض الحرارة، مطاط السيليكون، بولي يوريثان |
| التشحيم | الدهون الاصطناعية عالية درجة الحرارة (التقلب المنخفض) | الدهون ذات درجة حرارة منخفضة (نقطة صب منخفضة ، لزجة منخفضة) |
| معالجة إمدادات الهواء | تعزيز التبريد، إزالة المياه بكفاءة | تجفيف منخفضة جداً (التبريد + نوع الامتصاص) ، تعقب الحرارة |
| المكونات المعدنية | تصريح توسيع الاحتياطي | اختيار المواد مع صلابة درجة حرارة منخفضة، ومنع التسرب بسبب الانكماش البارد |
| مكونات التحكم | لفائف عالية المقاومة للحرارة ، تبديد الحرارة ، استهلاك طاقة منخفض | تثبيت صناديق العزل، التدفئة المحلية، منع التكثيف البارد |
| التثبيت | ابق بعيداً عن مصادر الحرارة، أضف لوحات عازلة حرارية | تجنب التعرض للرياح والثلوج، وتغليف مع مواد العزل الحراري |
