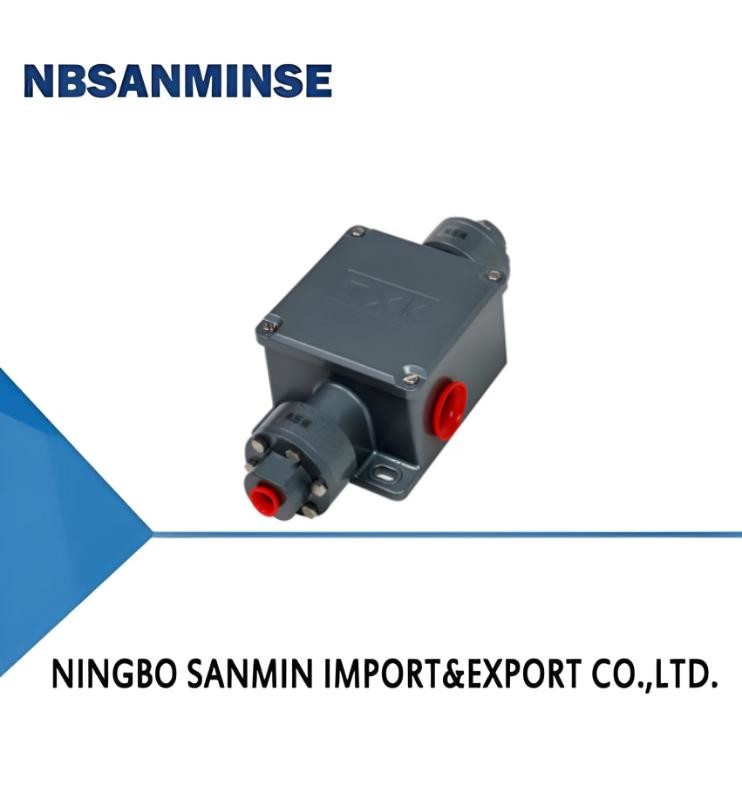

وحدة تحكم الضغط التفاضلي TXK

مكان المنشأ:	الصين	اسم العلامة التجارية:	NBSANMINSE
إصدار الشهادات:	CE	رقم الموديل:	تكساس

معلومات تفصيلية
عنصر التحويل:	التبديل الجزئي	درجة الحرارة المحيطة.:	-20 درجة مئوية -60 درجة مئوية
درجة حرارة متوسطة.:	0°C-80°C	خطأ التكرار:	≤1٪

منتوج وصف

1, نظرة عامة
يمكن استخدام مفاتيح الضغط التفاضلية TXK على نطاق واسع في المبردات الكبيرة والمتوسطة والصغيرة المبردة بالهواء أو المبردة بالماء باستخدام مبادلات الحرارة الصفيحة ، ومبادلات الحرارة ذات الأكمام ،ومبادلات حرارة الغلاف والأنابيب لتحكم تدفق المياه ومراقبة حالة المضخة ومصفات المياهكما أنها تستخدم على نطاق واسع في الكشف عن الغازات، وسائل الإعلام غير السامة، وقياس الضغط المطلق، وضغط القياس، وتستخدم على نطاق واسع في تكييف الهواء والغرف النظيفة، ومروحة ومراقبة تنفيس المرشح,التحكم في مستوى السائل والسائل.
2الأداء الفني

اللزوجة العاملة	1x10-3m²/s
عنصر التحويل	مفاتيح صغيرة
تصنيفات الحجرة	IP65
درجة حرارة البيئة	-20 درجة مئوية -60 درجة مئوية
درجة حرارة متوسطة	0°C-80°C
أداء مضاد للتذبذب	ماكس 20m/s²
خطأ التكرار	≤1%
قدرة الاتصال	أقصى 220 فولت AC، ≤5A

3المواصفات

نطاق ضبط قيمة ضبط الضغط	فرق التبديل لا يزيد عن	** الضغط المسموح به (Mpa)	الأبعاد الخارجية	تردد التبديل/دقيقة	مواد الغشاء	الخيط الداخلي للواجهة
0.5-3KPa	0.2KPa	1	01	15	الفولاذ المقاوم للصدأ أو المطاط	NPT1/4
1-10KPa	0.5KPa	1.2	01	15	الفولاذ المقاوم للصدأ أو المطاط	NPT1/4
1-16KPa	1.5KPa	1.5	01	15	الفولاذ المقاوم للصدأ أو المطاط	NPT1/4
25 ~ 105KPa	1.8KPa	3.5	01	15	الفولاذ المقاوم للصدأ أو المطاط	NPT1/4
20 ~ 200KPa ((RN)	2KPa	5	01	15	الفولاذ المقاوم للصدأ أو المطاط	NPT1/4

4، جدول الاختيار

(تيك)□ □-□-□-□ 1 2 3 4 5
1شكل المنتج
01	الاتفاقية	02	اتصال مزدوج	03	إكس د
04	ضغط التفاضل الأدنى	05	الضغط التفاضلي العلوي والسفلي	06	ضغط هيدروستاتيكي عالي
07	فرن
2. قشرة
NN	أسلوب عادي	RN	نموذج الاتصال المزدوج	LC	نموذج عادي مضاد للانفجار
ب	نموذج مضاد للانفجار مع نافذة عرض صغيرة	AL	قشرة الفرن
3نوع الحجاب الحاجز
01	البولي	02	الفولاذ المقاوم للصدأ	03	المطاط
4خيط الاتصال (يمكن تخصيصه حسب الحاجة)
01	NPT1/4 داخل
5المدى			الرجوع إلى جدول اختيار النطاق التفصيلي
مثال الاختيار: TXK-05NN-02-01-009 جهاز تحكم ضغط التفاضل TXK ، شكل المنتج: ضغط التفاضل العلوي والسفلي ، المقصورة: النوع العادي ، شكل الحجاب الحاجز: الفولاذ المقاوم للصدأ ، خيط الاتصال: NPT1/4 الداخلي ، النطاق: 5-210KPa.

جدول مقارنة النطاق

الرمز	النطاق	الملاحظات	الرمز	النطاق	الملاحظات
001	3.5-27.5MPa	الضغط التقليدي	002	1.2-12MPa	الضغط التقليدي
003	0.7-7MPa	الضغط التقليدي	004	0.37-3.7MPa	الضغط التقليدي
005	0.25-2.5MPa	الضغط التقليدي	006	0.15-1.2MPa	الضغط التقليدي
007	20-700KPa	الضغط التقليدي	008	10-350KPa	الضغط التقليدي
009	5-210KPa	الضغط التقليدي	010	5-170KPa	الضغط التقليدي
011	0-100KPa	الضغط التقليدي	012	- نعم -100-0KPa	الضغط التقليدي
013	- نعم -100-100KPa	الضغط التقليدي	014	25KPa	ضغط هيدروستاتيكي عالي
015	0-60KPa	ضغط التفاضل الأدنى	016	20-200KPa	ضغط التفاضل الأدنى
017	50-500KPa	ضغط التفاضل الأدنى	018	- نعم -0.5-0.5 كيبا	الفرق بين ضغط الفرن
019	- نعم -3-3KPa	الفرق بين ضغط الفرن	020	- نعم -6-6KPa	الفرق بين ضغط الفرن
021	- نعم -12-12KPa	الفرق بين ضغط الفرن

5, طريقة تحديد الأخطاء وشريط توصيل المفتاح
إرجاع المكسرات ضبط إلى حالة الضعف الأساسي، وربط الأسلاك C، NO، NC من المفتاح إلى ضوء الإشارة.توصيل ضوء الإشارة إلى ضوء أخضر (C هو المحطة المشتركة، وعندما يتم توصيل C إلى NC في المصنع، سيضيء الضوء الأخضر) ، وتعديل المكسرة ضبط صعودا وهبوطا وفقا لمؤشر نقطة ضبط لضبطها إلى نقطة ضبط المطلوبة.(الضغط الهبوطي يزداد، يقل الضغط الصاعد)

وحدة تحكم الضغط التفاضلي TXK 0

6مظهر وأبعاد التثبيت

وحدة تحكم الضغط التفاضلي TXK 1
