تفاصيل المنتج:
|
| لزوجة العمل: | <1 × 10－3m2/s | درجة الحرارة المحيطة.: | －20 ℃～ 50 ℃ |
|---|---|---|---|
| ضمان: | 1 سنة | طلب: | جهاز حماية تخفيف الضغط التلقائي |
| إبراز: | جهاز تحكم مفاتيح الضغط الدقيقة,جهاز تحكم مفتاح ضغط الماء,water pressure switch controller |
||
نظرة عامة

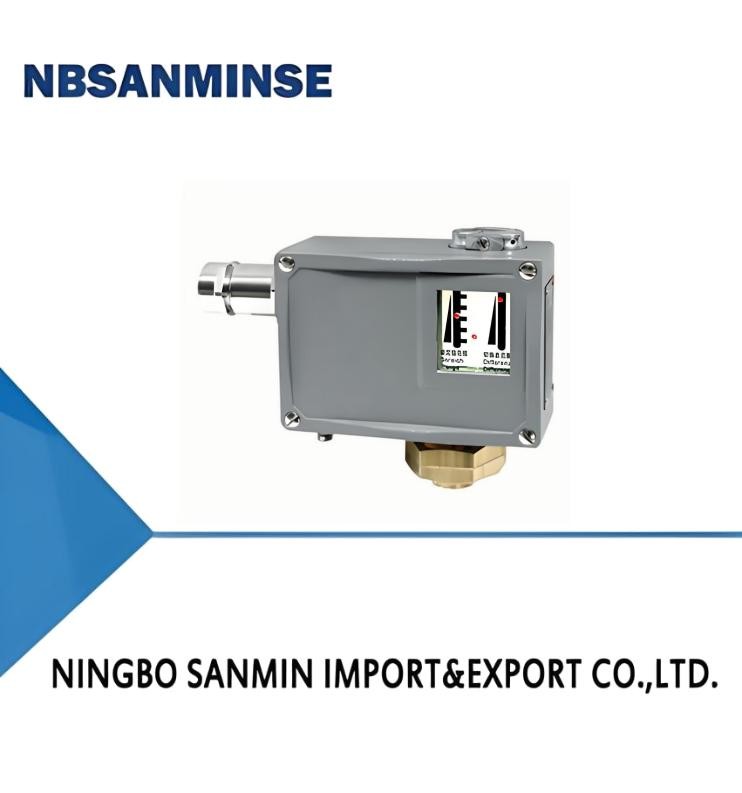

يعتمد مفتاح الضغط (الضغط الجزئي) / وحدة التحكم في الضغط TL0002 على مستشعر غشاء، والذي يمكن استخدامه للغازات المحايدة مثل الهواء والوسائط السائلة مثل الماء والزيت الهيدروليكي وزيت التشحيم وزيت الوقود الخفيف وما إلى ذلك.
قيمة ضبط مفتاح الضغط (الضغط الجزئي) / وحدة التحكم في الضغط TL0002 قابلة للتعديل، مع نطاق 0-2.5 ميجا باسكال. حساسية تحكم عالية.
الأداء الفني الرئيسي
| مشترك | نوع مقاوم للانفجار | |
|---|---|---|
| لزوجة التشغيل | <1×10－3م2/ثانية | <1×10－3م2/ثانية |
| عنصر التبديل | مفتاح صغير | مفتاح مغلق |
| درجة مقاومة الانفجار | Exde Ⅱ CT4～T6 | |
| درجات الحماية التي يوفرها الغلاف | IP65 (متوافق مع DIN40050 وما يعادله IP65 في GB4208) | IP65 (متوافق مع DIN40050 وما يعادله IP65 في GB4208) |
| درجة الحرارة المحيطة | －20℃～50℃ | －20℃～50℃ |
| درجة حرارة الوسط | 0～90℃ | 0～120℃ |
| موضع التثبيت | واجهة الضغط إلى الأسفل عموديًا | |
| أداء مضاد للاهتزاز | TL0002:40m/s2 ; TL0003:20m/s2 | الحد الأقصى: 20 م/ث2 |
| خطأ التكرار |
≤1.5% |
≤1.5% |
| سعة التلامس | AC 220V 6A(مقاوم) | DC 250V 0.25A(مقاوم) 60Wmax AC 250V 5A(مقاوم) 1250VAmax |
المواصفات
فرق تبديل الضغط الجزئي غير قابل للتعديل
| نطاق تعديل قيمة الضبط (كيلو باسكال) | فرق التبديل أكبر من (كيلو باسكال) |
**الضغط المسموح به ① (كيلو باسكال) |
تردد التبديل/ دقيقة |
مادة مستشعر الضغط | الخيط الداخلي للواجهة |
الوزن (كجم) |
رقم رسم الأبعاد الخارجية | رقم كتالوج الطلب | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| الغلاف | الحجاب الحاجز | مشترك | نوع مقاوم للانفجار | مشترك | نوع مقاوم للانفجار | ||||||
| －16～0 | 0.6 | 50 | 10 | فولاذ مجلفن | مطاط النتريل | G1/4 | 1.0 | 01 | 04 | TL0002.10-002265 | TL0002.50-002265 |
| －10～0 | 0.6 | 50 | 10 | فولاذ مجلفن | مطاط النتريل | G1/4 | 1.0 | 01 | 04 | TL0002.10-003265 | TL0002.50-003265 |
| －6～0 | 0.6 | 50 | 10 | فولاذ مجلفن | مطاط النتريل | G1/4 | 1.0 | 01 | 04 | TL0002.10-006265 | TL0002.50-006265 |
| －2.5～0 | 0.4 | 50 | 10 | فولاذ مجلفن | مطاط النتريل | G1/4 | 1.0 | 01 | 04 | TL0002.10-008265 | TL0002.50-008265 |
| －1.6～0 | 0.4 | 50 | 10 | فولاذ مجلفن | مطاط النتريل | G1/4 | 1.0 | 01 | 04 | TL0002.10-011265 | TL0002.50-011265 |
| 0～0.6 | 0.2 | 50 | 10 | فولاذ مجلفن | مطاط النتريل | G1/4 | 1.0 | 01 | 04 | TL0002.10-013265 | TL0002.50-013265 |
| 0～1.1 | 0.4 | 50 | 10 | فولاذ مجلفن | مطاط النتريل | G1/4 | 1.0 | 01 | 04 | TL0002.10-015265 | TL0002.50-015265 |
| 0～1.6 | 0.4 | 50 | 10 | فولاذ مجلفن | مطاط النتريل | G1/4 | 1.0 | 01 | 04 | TL0002.10-016265 | TL0002.50-016265 |
فرق التبديل غير قابل للتعديل
| نطاق تعديل قيمة الضبط (كيلو باسكال) | فرق التبديل أكبر من (كيلو باسكال) |
**الضغط المسموح به ① (كيلو باسكال) |
تردد التبديل/ دقيقة |
مادة مستشعر الضغط | الخيط الداخلي للواجهة |
الوزن (كجم) |
رقم رسم الأبعاد الخارجية | رقم كتالوج الطلب | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| الغلاف | الحجاب الحاجز | مشترك | نوع مقاوم للانفجار | مشترك | نوع مقاوم للانفجار | ||||||
| (0～2.5) | (0.4) | (50) | 10 | ألومنيوم | مطاط النتريل | G1/4 | 1.0 | 01 | 04 | TL0002.10-018265 | TL0002.50-018265 |
| (0～6) | (0.6) | (50) | 10 | ألومنيوم | مطاط النتريل | G1/4 | 1.0 | 01 | 04 | TL0002.10-021265 | TL0002.50-021265 |
| (0～16) | (0.8) | (50) | 10 | ألومنيوم | مطاط النتريل | G1/4 | 1.0 | 01 | 04 | TL0002.10-023265 | TL0002.50-023265 |
| (0～25) | (0.9) | (50) | 10 | ألومنيوم | مطاط النتريل | G1/4 | 1.0 | 01 | 04 | TL0002.10-024265 | TL0002.50-024265 |
| 0.005～0.06 | 0.006 | 1.5 | 40 | نحاس | مطاط النتريل | G1/4 | 1.15 | 02 | 05 | TL0002.10-138066 | TL0002.50-138066 |
| 0.005～0.1 | 0.009 | 1.5 | 40 | نحاس | مطاط النتريل | G1/4 | 1.15 | 02 | 05 | TL0002.10-140066 | TL0002.50-140066 |
| 0.005～0.16 | 0.012 | 1.5 | 40 | نحاس | مطاط النتريل | G1/4 | 1.15 | 02 | 05 | TL0002.10-139066 | TL0002.50-139066 |
| 0.005～0.25 | 0.015 | 1.5 | 40 | نحاس | مطاط النتريل | G1/4 | 1.15 | 02 | 05 | TL0002.10-141066 | TL0002.50-141066 |
| 0.03～0.4 | 0.04 | 4 | 40 | نحاس | مطاط النتريل | G1/4 | 0.85 | 03 | 06 | TL0002.10-155066 | TL0002.50-155066 |
| 0.03～0.6 | 0.05 | 4 | 40 | نحاس | مطاط النتريل | G1/4 | 0.85 | 03 | 06 | TL0002.10-156066 | TL0002.50-156066 |
| 0.05～1 | 0.06 | 4 | 40 | نحاس | مطاط النتريل | G1/4 | 0.85 | 03 | 06 | TL0002.10-166066 | TL0002.50-166066 |
| 0.1～1.6 | 0.12 | 5 | 40 | نحاس | مطاط النتريل | G1/4 | 0.85 | 03 | 06 | TL0002.10-176066 | TL0002.50-176066 |
| 0.1～2.5 | 0.15 | 5 | 40 | نحاس | مطاط النتريل | G1/4 | 0.85 | 03 | 06 | TL0002.10-178066 | TL0002.50-178066 |
فرق التبديل قابل للتعديل
| نطاق تعديل قيمة الضبط (كيلو باسكال) | فرق التبديل أكبر من (كيلو باسكال) |
**الضغط المسموح به ① (كيلو باسكال) |
تردد التبديل/ دقيقة |
مادة مستشعر الضغط | الخيط الداخلي للواجهة |
الوزن (كجم) |
رقم رسم الأبعاد الخارجية | رقم كتالوج الطلب | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| الغلاف | الحجاب الحاجز | مشترك | نوع مقاوم للانفجار | مشترك | نوع مقاوم للانفجار | ||||||
| (0～2.5) | (1.1) | (50) | 10 | ألومنيوم | مطاط النتريل | G1/4 | 1.05 | 01 | 04 | TL0002.00-018265 | TL0002.40-018265 |
| (0～6) | (1.5) | (50) | 10 | ألومنيوم | مطاط النتريل | G1/4 | 1.05 | 01 | 04 | TL0002.00-021265 | TL0002.40-021265 |
| (0～16) | (2.3) | (50) | 10 | ألومنيوم | مطاط النتريل | G1/4 | 1.05 | 01 | 04 | TL0002.00-023265 | TL0002.40-023265 |
| (0～25) | (2.8) | (50) | 10 | ألومنيوم | مطاط النتريل | G1/4 | 1.05 | 01 | 04 | TL0002.00-024265 | TL0002.40-024265 |
| 0.005～0.06 | 0.016 | 1.5 | 40 | نحاس | مطاط النتريل | G1/4 | 1.20 | 02 | 05 | TL0002.00-138066 | TL0002.40-138066 |
| 0.005～0.1 | 0.018 | 1.5 | 40 | نحاس | مطاط النتريل | G1/4 | 1.20 | 02 | 05 | TL0002.00-140066 | TL0002.40-140066 |
| 0.005～0.16 | 0.025 | 1.5 | 40 | نحاس | مطاط النتريل | G1/4 | 1.20 | 02 | 05 | TL0002.00-139066 | TL0002.40-139066 |
| 0.005～0.25 | 0.025 | 1.5 | 40 | نحاس | مطاط النتريل | G1/4 | 1.20 | 02 | 05 | TL0002.00-141066 | TL0002.40-141066 |
| 0.03～0.4 | 0.08 | 4 | 40 | نحاس | مطاط النتريل | G1/4 | 0.9 | 03 | 06 | TL0002.00-155066 | TL0002.40-155066 |
| 0.03～0.6 | 0.1 | 4 | 40 | نحاس | مطاط النتريل | G1/4 | 0.9 | 03 | 06 | TL0002.00-156066 | TL0002.40-156066 |
| 0.05～1 | 0.11 | 4 | 40 | نحاس | مطاط النتريل | G1/4 | 0.9 | 03 | 06 | TL0002.00-166066 | TL0002.40-166066 |
| 0.1～1.6 | 0.25 | 5 | 40 | نحاس | مطاط النتريل | G1/4 | 0.9 | 03 | 06 | TL0002.00-176066 | TL0002.40-176066 |
| 0.1～2.5 | 0.33 | 5 | 40 | نحاس | مطاط النتريل | G1/4 | 0.9 | 03 | 06 | TL0002.00-178066 | TL0002.40-178066 |
البعد
01
02
03
04
05
06
