تفاصيل المنتج:
|
| لزوجة العمل: | <1 × 10－3m2/s | درجة الحرارة المحيطة.: | －5 ℃～ 40 ℃ |
|---|---|---|---|
| ضمان: | 1 سنة | طلب: | حماية تلقائية لتخفيف الضغط |
| إبراز: | مفتاح تحكم في الضغط من نوع الحجاب الحاجز,مفتاح تحكم في الضغط من الستانلس ستيل |
||
نظرة عامة

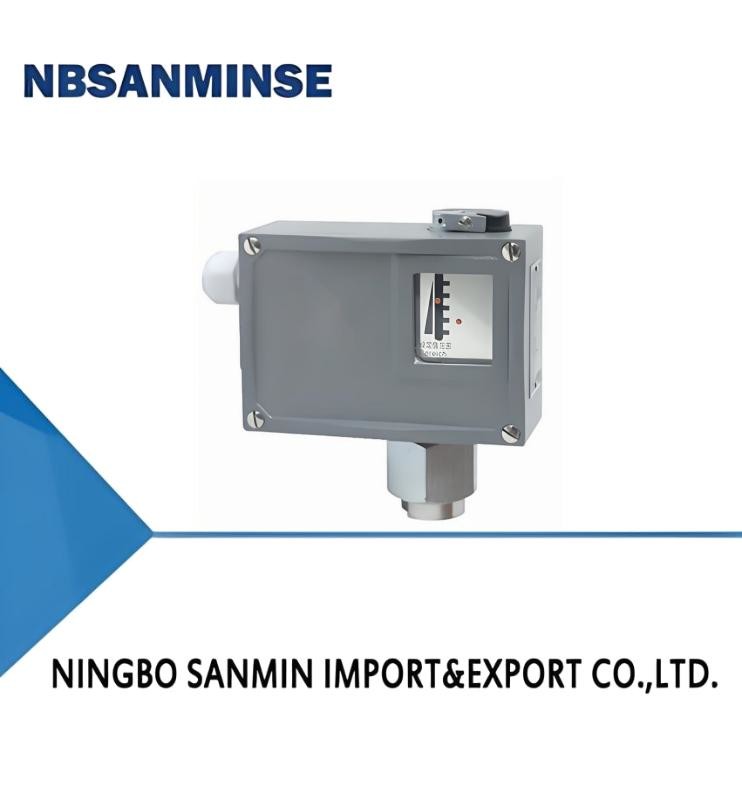

يتبنى مفتاح الضغط TL0102 مستشعر من نوع الحجاب الحاجز، وبعض مواصفات مادة علبة المستشعر هي الفولاذ المقاوم للصدأ، والتي يمكن استخدامها لوسائل التآكل،وكذلك الغازات المحايدة مثل الهواء، الغاز، بخار الماء، والوسائط السائلة مثل النفط.
قيمة إعداد مفتاح الضغط TL0102 قابلة للتعديل ، مع نطاق من 0-1MPa. التحكم في الحساسية العالية في نطاق الجهد المنخفض.
الأداء التقني الرئيسي
| شائعة | نوع مقاوم للانفجار | |
|---|---|---|
| اللزوجة العاملة | < 1 × 10-3م2/s | < 1 × 10-3م2/s |
| عنصر التحويل | مفاتيح صغيرة | مفتاح مغلق |
| درجة مقاومة للانفجارات | - | مخرج الثاني CT4T6 |
| درجات الحماية التي توفرها الحجرة | IP65 ((متوافق مع DIN40050 ومعادل IP65 في GB4208) | IP54 ((متوافق مع DIN40050 ومعادل IP54 في GB4208) |
| درجة حرارة البيئة | -5 درجة مئوية 40 درجة مئوية | -5 درجة مئوية 40 درجة مئوية |
| درجة حرارة متوسطة | 0°120°C | 0°95°C |
| موقع التثبيت | - | واجهة الضغط رأسياً لأسفل |
| أداء مضاد للتذبذب | 20m/s2 | الحد الأقصى:20m/s2 |
| خطأ التكرار | ≤1.5٪ | ≤1.5٪ |
| قدرة الاتصال | AC 220V 6A ((مقاومة) | التيار المستمر 250 فولت 0.25A ((مقاومة) 60Wmax التيار المتردد 250 فولت 5A ((المقاومة) 1250VAmax |
المواصفات
TL0102 خطأ التبديل غير قابلة للتعديل
| تحديد نطاق تعديل القيمة (MPa) |
فرق التبديل لا يتجاوز (MPa) | الضغط المسموح به 1 (MPa) |
تردد التحول/ دقيقة |
مواد أجهزة استشعار الضغط | الخيط الداخلي للواجهة |
الوزن (بالكيلوغرام) |
رقم رسم مقاس المخطط | رقم كتالوج الطلب | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| الغلاف | الحجاب الحاجز | شائعة | نوع مقاوم للانفجار | شائعة | نوع مقاوم للانفجار | ||||||
| 0 ¥ 0.01 | 0.0012 | 0.1 | 10 | الفولاذ المقاوم للصدأ | الفولاذ المقاوم للصدأ ((316L) | G1/4 | 0.9 | 01 | 03 | TL0102.10-107117 | TL0102.50-107117 |
| 0 ¥ 0.025 | 0.0018 | 0.1 | 10 | الفولاذ المقاوم للصدأ | الفولاذ المقاوم للصدأ ((316L) | G1/4 | 0.9 | 01 | 03 | TL0102.10-108117 | TL0102.50-108117 |
| 0 ¥ 0.04 | 0.0025 | 0.1 | 10 | الفولاذ المقاوم للصدأ | الفولاذ المقاوم للصدأ ((316L) | G1/4 | 0.9 | 01 | 03 | TL0102.10-109117 | TL0102.50-109117 |
| 0.05 ٠4 | 0.06 | 10② | 10 | الفولاذ المقاوم للصدأ1Cr18Ni9Ti | الفولاذ المقاوم للصدأ ((316L) | G1/4 | 0.9 | 02 | 04 | TL0102.10-163117 | TL0102.50-163117 |
| 0.05 ٠6 | 0.07 | 10② | 10 | الفولاذ المقاوم للصدأ1Cr18Ni9Ti | الفولاذ المقاوم للصدأ ((316L) | G1/4 | 0.9 | 02 | 04 | TL0102.10-164117 | TL0102.50-164117 |
| 0.05 ¥1 | 0.1 | 10② | 10 | الفولاذ المقاوم للصدأ1Cr18Ni9Ti | الفولاذ المقاوم للصدأ ((316L) | G1/4 | 0.9 | 02 | 04 | TL0102.10-166117 | TL0102.50-166117 |
TL0102 مفتاح الفرق قابل للتعديل
| تحديد نطاق تعديل القيمة (MPa) |
فرق التبديل لا يتجاوز (MPa) | الضغط المسموح به 1 (MPa) |
تردد التحول/ دقيقة |
جهاز استشعار الضغط المواد |
الخيط الداخلي للواجهة |
الوزن (بالكيلوغرام) |
رقم رسم مقاس المخطط | رقم كتالوج الطلب | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| الغلاف | الحجاب الحاجز | شائعة | نوع مقاوم للانفجار | شائعة | نوع مقاوم للانفجار | ||||||
| 0 ¥ 0.01 | 0.004 | 0.1 | 10 | الفولاذ المقاوم للصدأ | الفولاذ المقاوم للصدأ ((316L) | G1/4 | 0.95 | 01 | 03 | TL0102.00-107117 | TL0102.40-107117 |
| 0 ¥ 0.025 | 0.005 | 0.1 | 10 | الفولاذ المقاوم للصدأ | الفولاذ المقاوم للصدأ ((316L) | G1/4 | 0.9 | 01 | 03 | TL0102.00-108117 | TL0102.40-108117 |
| 0 ¥ 0.04 | 0.007 | 0.1 | 10 | الفولاذ المقاوم للصدأ | الفولاذ المقاوم للصدأ ((316L) | G1/4 | 0.95 | 01 | 03 | TL0102.00-109117 | TL0102.40-109117 |
| 0.05 ٠4 | 0.18 | 10② | 10 | الفولاذ المقاوم للصدأ1Cr18Ni9Ti | الفولاذ المقاوم للصدأ ((316L) | G1/4 | 0.95 | 02 | 04 | TL0102.00-163117 | TL0102.40-163117 |
| 0.05 ٠6 | 0.22 | 10② | 10 | الفولاذ المقاوم للصدأ1Cr18Ni9Ti | الفولاذ المقاوم للصدأ ((316L) | G1/4 | 0.95 | 02 | 04 | TL0102.00-164117 | TL0102.40-164117 |
| 0.05 ¥1 | 0.3 | 10② | 10 | الفولاذ المقاوم للصدأ1Cr18Ni9Ti | الفولاذ المقاوم للصدأ ((316L) | G1/4 | 0.95 | 02 | 04 | TL0102.00-166117 | TL0102.40-166117 |
TL0103 لا يمكن ضبط فرق التبديل (فارق التبديل الصغير ، لا يوجد نوع مضاد للانفجار)
| تحديد نطاق تعديل القيمة (MPa) |
فرق التبديل لا يتجاوز (MPa) | الضغط المسموح به 1 (MPa) |
تردد التحول/ دقيقة |
مواد أجهزة استشعار الضغط | الخيط الداخلي للواجهة |
الوزن (بالكيلوغرام) |
رقم رسم مقاس المخطط | رقم كتالوج الطلب | |
|---|---|---|---|---|---|---|---|---|---|
| الغلاف | الحجاب الحاجز | ||||||||
| 0 ¥ 0.01 | 0.0006 | 0.1 | 10 | الفولاذ المقاوم للصدأ | الفولاذ المقاوم للصدأ ((316L) | G1/4 | 0.9 | 01 | TL0103.70-107117 |
| 0 ¥ 0.025 | 0.001 | 0.1 | 10 | الفولاذ المقاوم للصدأ | الفولاذ المقاوم للصدأ ((316L) | G1/4 | 0.9 | 01 | TL0103.70-108117 |
| 0 ¥ 0.04 | 0.0018 | 0.1 | 10 | الفولاذ المقاوم للصدأ | الفولاذ المقاوم للصدأ ((316L) | G1/4 | 0.9 | 01 | TL0103.70-109117 |
| 0.05 ٠4 | 0.035 | 10② | 10 | الفولاذ المقاوم للصدأ1Cr18Ni9Ti | الفولاذ المقاوم للصدأ ((316L) | G1/4 | 0.9 | 02 | TL0103.70-163117 |
| 0.05 ٠6 | 0.04 | 10② | 10 | الفولاذ المقاوم للصدأ1Cr18Ni9Ti | الفولاذ المقاوم للصدأ ((316L) | G1/4 | 0.9 | 02 | TL0103.70-164117 |
| 0.05 ¥1 | 0.05 | 10② | 10 | الفولاذ المقاوم للصدأ1Cr18Ni9Ti | الفولاذ المقاوم للصدأ ((316L) | G1/4 | 0.9 | 02 | TL0103.70-166117 |
ملاحظة: في العمل العملي ، حتى ضغط ذروة قصير لا يمكن أن يتجاوز هذه القيمة.
2 يشير إلى قيمة الضغط الثابت.
01
02
03
04
س: هل يمكن أن تقدم العينات المجانية ؟
أ: نعم، لكن هذا يعتمد على المنتجات الرجاء الاتصال بنا ina@pneuhydr.com أو على واتساب 0086 15168536055
س: ما هو نطاق عملك ؟
ج: نطاق عملنا هوخدمة أجزاء التشغيل الآلي للمصدر مع حاوية كاملة وبيعأسطوانة الهواء ، معالجة مصدر الهواء ، صمام الكهربائي ،صمام الهواءصمام المحركصمام نحاسي، صمام هيدروليكي، أسطوانة هيدروليكية، الهواء والنفطالارتباط، مقياس الضغطوهلم جرا
س:Wما نوع المنتجات التي يمكنك صنعها ؟
ج: يمكننا صنع العديد من أنواع الفولاذ المقاوم للصدأ, النحاس، الألومنيوممعالجة الموادمثل عاليةالضغط صمام / صمام الكهرباء / صمام الكهرباءصمام الماءصمام هوائي/أسطوانة الهواء/صمام هيدروليكي/تجميع هيدروليكيالمنتجات وما إلى ذلك.
س: هل يمكن تصنيع المنتج مع شعارنا وعلامتنا التجارية ؟
ج: نعم ، بالطبع يمكننا صنعها. نحن مورّد OEM لسنوات ومهنيون في صنعها. ولكنك بحاجة إلى إعطائنا الإذن إذا كان ذلك ممكناً.
س: هل يمكنك توفير المنتجات الأصلية الشهيرة للآلات الهوائية والهيدروليكية ؟
ج: نعم، يمكننا توفير مثل فيستو، سمك، سي كيد، بوركيت، هيدك، ريكسروث، سيمنز، روزمونت، مارش، إندريس + هاوزر الخ
س: هل هناك ضمان متاح؟
ج: نعم، عادة المنتجات هي سنة واحدة ضمان الجودة.
س: هل هو في النظام البريطاني أو المتري؟ ما هو الفرق بين PT، NPT، و G الخيوط؟
أ: الخيط G أسطواني ولا يغلق نفسه ، مما يتطلب غطاءات إضافية لمنع التسرب. PT و NPT مخروط ،والخيوط الداخلية والخارجية تصبح أكثر تشدّداً عند تشديديتم تحقيق الختم من خلال تشوه الخيوط ، وعادة ما يستخدم مواد الختم أو الشريط جنبا إلى جنب لتعزيز تأثير الختم
الخيط G هو أنبوب أسطواني مستقيم يستخدم للاتصالات غير المغلقة؛ الخيط PT هو أنبوب مخروط يعتمد على تشوه وتسجيل الخيط نفسه.NPT هو أيضا أنبوب مخروط مع زاوية ملف تعريف الأسنان من 60 درجة، تستخدم بشكل رئيسي في أمريكا الشمالية
س: كيفية تحويل وحدات الضغط: MPa، bar، psi، kg/cm2؟
ج: 1MPa=10bar≈145psi≈10kg
س: ما الذي يسبب عادةً إرهاق لفائف الصمامات الكهربائية؟
الجواب:جهد غير صحيح و هرتز، التبديل المتكرر، رأس الطيار يدخل السائل، قلب الصمام ومشكلة الربيع،البيئة الحرارة، الاهتزازات الثقيلة، الخ
س: ما الذي يجب ملاحظته عن المكونات الهوائية في بيئات ذات درجات حرارة عالية أو باردة للغاية؟
| نقطة التركيز | التدابير المضادة للبيئة عالية الحرارة | التدابير المضادة للبيئة الباردة للغاية |
| الأختام | المطاط الفلور، PTFE | نيتريل منخفض الحرارة، مطاط السيليكون، بولي يوريثان |
| التشحيم | الدهون الاصطناعية عالية درجة الحرارة (التقلب المنخفض) | الدهون ذات درجة حرارة منخفضة (نقطة صب منخفضة ، لزجة منخفضة) |
| معالجة إمدادات الهواء | تعزيز التبريد، إزالة المياه بكفاءة | تجفيف منخفضة جداً (التبريد + نوع الامتصاص) ، تعقب الحرارة |
| المكونات المعدنية | تصريح توسيع الاحتياطي | اختيار المواد مع صلابة درجة حرارة منخفضة، ومنع التسرب بسبب الانكماش البارد |
| مكونات التحكم | لفائف عالية المقاومة للحرارة ، تبديد الحرارة ، استهلاك طاقة منخفض | تثبيت صناديق العزل، التدفئة المحلية، منع التكثيف البارد |
| التثبيت | ابق بعيداً عن مصادر الحرارة، أضف لوحات عازلة حرارية | تجنب التعرض للرياح والثلوج، وتغليف مع مواد العزل الحراري |
