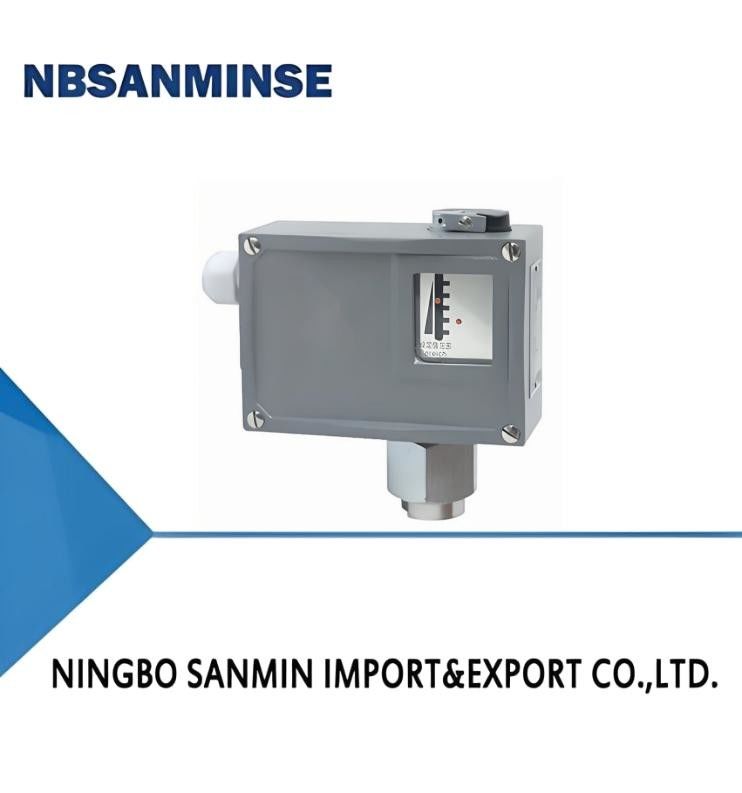

TL5228 جهاز تحكم ضغط مفتاح الضغط البحري
اتصل شخص : Ina Chen
رقم الهاتف : 0086-15168536055
ال WhatsApp : +8615168536055
| مكان المنشأ: | الصين | اسم العلامة التجارية: | NBSANMINSE |
|---|---|---|---|
| إصدار الشهادات: | CE | رقم الموديل: | TL0102 |
|
معلومات تفصيلية |
|||
| لزوجة العمل: | <1 × 10－3m2/s | درجة الحرارة المحيطة.: | －5 ℃～ 40 ℃ |
|---|---|---|---|
منتوج وصف
نظرة عامة
يتبنى مفتاح الضغط TL0102 مستشعر من نوع الحجاب الحاجز، وبعض مواصفات مادة علبة المستشعر هي الفولاذ المقاوم للصدأ، والتي يمكن استخدامها لوسائل التآكل،وكذلك الغازات المحايدة مثل الهواء، الغاز، بخار الماء، والوسائط السائلة مثل النفط.
قيمة إعداد مفتاح الضغط TL0102 قابلة للتعديل ، مع نطاق من 0-1MPa. التحكم في الحساسية العالية في نطاق الجهد المنخفض.
الأداء التقني الرئيسي
| شائعة | نوع مقاوم للانفجار | |
|---|---|---|
| اللزوجة العاملة | < 1 × 10-3م2/s | < 1 × 10-3م2/s |
| عنصر التحويل | مفاتيح صغيرة | مفتاح مغلق |
| درجة مقاومة للانفجارات | - | مخرج الثاني CT4T6 |
| درجات الحماية التي توفرها الحجرة | IP65 ((متوافق مع DIN40050 ومعادل IP65 في GB4208) | IP54 ((متوافق مع DIN40050 ومعادل IP54 في GB4208) |
| درجة حرارة البيئة | -5 درجة مئوية 40 درجة مئوية | -5 درجة مئوية 40 درجة مئوية |
| درجة حرارة متوسطة | 0°120°C | 0°95°C |
| موقع التثبيت | - | واجهة الضغط رأسياً لأسفل |
| أداء مضاد للتذبذب | 20m/s2 | الحد الأقصى:20m/s2 |
| خطأ التكرار | ≤1.5٪ | ≤1.5٪ |
| قدرة الاتصال | AC 220V 6A ((مقاومة) | التيار المستمر 250 فولت 0.25A ((مقاومة) 60Wmax التيار المتردد 250 فولت 5A ((المقاومة) 1250VAmax |
المواصفات
TL0102 خطأ التبديل غير قابلة للتعديل
| تحديد نطاق تعديل القيمة (MPa) |
فرق التبديل لا يتجاوز (MPa) | **الضغط المسموح به 1 (MPa) | تردد التبديل/دقيقة | مواد أجهزة استشعار الضغط | الخيط الداخلي للواجهة |
الوزن (بالكيلوغرام) |
رقم رسم مقاس المخطط | رقم كتالوج الطلب | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| الغلاف | الحجاب الحاجز | شائعة | نوع مقاوم للانفجار | شائعة | نوع مقاوم للانفجار | ||||||
| 0 ¥ 0.01 | 0.0012 | 0.1 | 10 | الفولاذ المقاوم للصدأ | الفولاذ المقاوم للصدأ ((316L) | G1/4 | 0.9 | 01 | 03 | TL0102.10-107117 | TL0102.50-107117 |
| 0 ¥ 0.025 | 0.0018 | 0.1 | 10 | الفولاذ المقاوم للصدأ | الفولاذ المقاوم للصدأ ((316L) | G1/4 | 0.9 | 01 | 03 | TL0102.10-108117 | TL0102.50-108117 |
| 0 ¥ 0.04 | 0.0025 | 0.1 | 10 | الفولاذ المقاوم للصدأ | الفولاذ المقاوم للصدأ ((316L) | G1/4 | 0.9 | 01 | 03 | TL0102.10-109117 | TL0102.50-109117 |
| 0.05 ٠4 | 0.06 | 10② | 10 | الفولاذ المقاوم للصدأ1Cr18Ni9Ti | الفولاذ المقاوم للصدأ ((316L) | G1/4 | 0.9 | 02 | 04 | TL0102.10-163117 | TL0102.50-163117 |
| 0.05 ٠6 | 0.07 | 10② | 10 | الفولاذ المقاوم للصدأ1Cr18Ni9Ti | الفولاذ المقاوم للصدأ ((316L) | G1/4 | 0.9 | 02 | 04 | TL0102.10-164117 | TL0102.50-164117 |
| 0.05 ¥1 | 0.1 | 10② | 10 | الفولاذ المقاوم للصدأ1Cr18Ni9Ti | الفولاذ المقاوم للصدأ ((316L) | G1/4 | 0.9 | 02 | 04 | TL0102.10-166117 | TL0102.50-166117 |
TL0102 مفتاح الفرق قابل للتعديل
| تحديد نطاق تعديل القيمة (MPa) |
فرق التبديل لا يتجاوز (MPa) | **الضغط المسموح به 1 (MPa) | تردد التبديل/دقيقة | مواد أجهزة استشعار الضغط | الخيط الداخلي للواجهة |
الوزن (بالكيلوغرام) |
رقم رسم مقاس المخطط | رقم كتالوج الطلب | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| الغلاف | الحجاب الحاجز | شائعة | نوع مقاوم للانفجار | شائعة | نوع مقاوم للانفجار | ||||||
| 0 ¥ 0.01 | 0.004 | 0.1 | 10 | الفولاذ المقاوم للصدأ | الفولاذ المقاوم للصدأ ((316L) | G1/4 | 0.95 | 01 | 03 | TL0102.00-107117 | TL0102.40-107117 |
| 0 ¥ 0.025 | 0.005 | 0.1 | 10 | الفولاذ المقاوم للصدأ | الفولاذ المقاوم للصدأ ((316L) | G1/4 | 0.9 | 01 | 03 | TL0102.00-108117 | TL0102.40-108117 |
| 0 ¥ 0.04 | 0.007 | 0.1 | 10 | الفولاذ المقاوم للصدأ | الفولاذ المقاوم للصدأ ((316L) | G1/4 | 0.95 | 01 | 03 | TL0102.00-109117 | TL0102.40-109117 |
| 0.05 ٠4 | 0.18 | 10② | 10 | الفولاذ المقاوم للصدأ1Cr18Ni9Ti | الفولاذ المقاوم للصدأ ((316L) | G1/4 | 0.95 | 02 | 04 | TL0102.00-163117 | TL0102.40-163117 |
| 0.05 ٠6 | 0.22 | 10② | 10 | الفولاذ المقاوم للصدأ1Cr18Ni9Ti | الفولاذ المقاوم للصدأ ((316L) | G1/4 | 0.95 | 02 | 04 | TL0102.00-164117 | TL0102.40-164117 |
| 0.05 ¥1 | 0.3 | 10② | 10 | الفولاذ المقاوم للصدأ1Cr18Ni9Ti | الفولاذ المقاوم للصدأ ((316L) | G1/4 | 0.95 | 02 | 04 | TL0102.00-166117 | TL0102.40-166117 |
TL0103 لا يمكن ضبط فرق التبديل (فارق التبديل الصغير ، لا يوجد نوع مضاد للانفجار)
| تحديد نطاق تعديل القيمة (MPa) |
فرق التبديل لا يتجاوز (MPa) | **الضغط المسموح به 1 (MPa) | تردد التبديل/دقيقة | مواد أجهزة استشعار الضغط | الخيط الداخلي للواجهة |
الوزن (بالكيلوغرام) |
رقم رسم مقاس المخطط | رقم كتالوج الطلب | |
|---|---|---|---|---|---|---|---|---|---|
| الغلاف | الحجاب الحاجز | ||||||||
| 0 ¥ 0.01 | 0.0006 | 0.1 | 10 | الفولاذ المقاوم للصدأ | الفولاذ المقاوم للصدأ ((316L) | G1/4 | 0.9 | 01 | TL0103.70-107117 |
| 0 ¥ 0.025 | 0.001 | 0.1 | 10 | الفولاذ المقاوم للصدأ | الفولاذ المقاوم للصدأ ((316L) | G1/4 | 0.9 | 01 | TL0103.70-108117 |
| 0 ¥ 0.04 | 0.0018 | 0.1 | 10 | الفولاذ المقاوم للصدأ | الفولاذ المقاوم للصدأ ((316L) | G1/4 | 0.9 | 01 | TL0103.70-109117 |
| 0.05 ٠4 | 0.035 | 10② | 10 | الفولاذ المقاوم للصدأ1Cr18Ni9Ti | الفولاذ المقاوم للصدأ ((316L) | G1/4 | 0.9 | 02 | TL0103.70-163117 |
| 0.05 ٠6 | 0.04 | 10② | 10 | الفولاذ المقاوم للصدأ1Cr18Ni9Ti | الفولاذ المقاوم للصدأ ((316L) | G1/4 | 0.9 | 02 | TL0103.70-164117 |
| 0.05 ¥1 | 0.05 | 10② | 10 | الفولاذ المقاوم للصدأ1Cr18Ni9Ti | الفولاذ المقاوم للصدأ ((316L) | G1/4 | 0.9 | 02 | TL0103.70-166117 |
ملاحظة: في العمل العملي ، حتى ضغط ذروة قصير لا يمكن أن يتجاوز هذه القيمة.
2 يشير إلى قيمة الضغط الثابت.
01
02
03
04
