تفاصيل المنتج:
|
| لزوجة العمل: | <1 × 10－3m2/s | درجة الحرارة المحيطة.: | －40 ℃～ 50 ℃ |
|---|---|---|---|
| درجة حرارة متوسطة.: | 0°120°C | خطأ التكرار: | ≤1 ٪ |
| ضمان: | 1 سنة | ||
| إبراز: | تحكم مفتاح الضغط المتوسط,جهاز تحكم مفتاح الضغط القابل للتعديل |
||
نظرة عامة

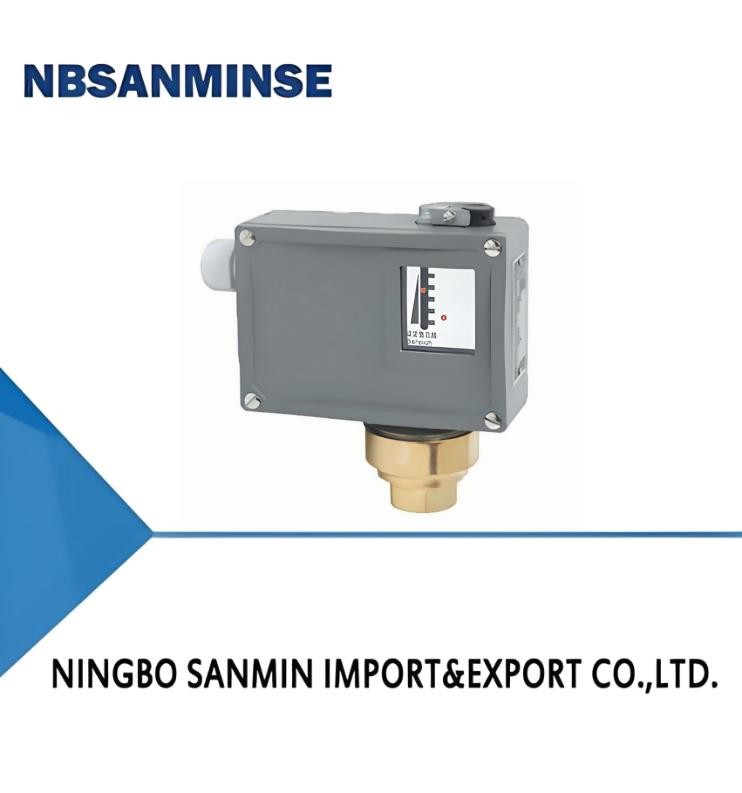

يعتمد مفتاح الضغط (ضغط متوسط) / منظم الضغط TL0202 على مستشعر من نوع المنفاخ، والذي يمكن استخدامه للغازات المحايدة مثل الهواء والغاز وبخار الماء، بالإضافة إلى الوسائط السائلة مثل الماء والمبردات والزيت، ويمكن استخدامه للفراغ.
قيمة ضبط مفتاح الضغط (ضغط متوسط) / منظم الضغط TL0202 قابلة للتعديل، بنطاق من -0.1 إلى 2.5 ميجا باسكال. إذا كانت هناك متطلبات خاصة، يمكن تصميم نطاق ضبط إضافي من -0.1 إلى 6.3 ميجا باسكال.
الأداء الفني الرئيسي
| عادي | نوع مقاوم للانفجار | |
|---|---|---|
| لزوجة التشغيل | <1×10－3m2/s | <1×10－3m2/s |
| عنصر التبديل | مفتاح صغير | مفتاح محكم الغلق |
| درجة مقاومة الانفجار | - | Exde Ⅱ CT4～T6 |
| درجات الحماية التي يوفرها الغلاف | IP65 (متوافق مع DIN40050 ويعادل IP65 في GB4208) | IP54 (متوافق مع DIN40050 ويعادل IP54 في GB4208) |
| درجة حرارة المحيط | －40℃～50℃ | －40℃～50℃ |
| درجة حرارة الوسط | 0～120℃ | 0～120℃ |
| موضع التركيب | - | واجهة الضغط للأسفل عموديًا |
| أداء مقاوم للاهتزاز | TL0202: 40 م/ث2 ；TL0203: 20 م/ث2 | الحد الأقصى: 20 م/ث2 |
| خطأ التكرار | ≤1% | ≤1 % |
| سعة التلامس | AC 220V 6A (مقاوم) | DC 250V 0.25A (مقاوم) 60Wmax AC 250V 5A (مقاوم) 1250VAmax |
المواصفات
خطأ التبديل TL0202 غير قابل للتعديل
| نطاق ضبط قيمة الإعداد (MPa) |
فرق التبديل لا يتجاوز (MPa) | الضغط المسموح به ① (MPa) |
تردد التبديل / دقيقة |
مادة مستشعر الضغط | الخيط الداخلي للواجهة |
الوزن (كجم) |
رقم رسم الأبعاد الخارجية | رقم كتالوج الطلب | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| الغلاف | الحجاب الحاجز | عادي | نوع مقاوم للانفجار | عادي | نوع مقاوم للانفجار | ||||||
－0.1～0 |
0.007 |
1 |
20 |
نحاس |
ستانلس ستيل (316L) | G1/4 |
1.0 |
01 |
04 |
TL0202.10-106066 |
TL0202.50-106066 |
－0.1～0.1 |
0.008 |
1 |
20 |
نحاس |
ستانلس ستيل (316L) | G1/4 |
1.0 |
01 |
04 |
TL0202.10-105066 |
TL0202.50-105066 |
－0.1～0.16 |
0.009 |
1 |
20 |
نحاس |
ستانلس ستيل (316L) | G1/4 |
1.0 |
01 |
04 |
TL0202.10-104066 |
TL0202.50-104066 |
－0.1～0.25 |
0.012 |
1 |
20 |
نحاس |
ستانلس ستيل (316L) | G1/4 |
1.0 |
01 |
04 |
TL0202.10-103066 |
TL0202.50-103066 |
0～0.1 |
0.008 |
1 |
20 |
نحاس |
ستانلس ستيل (316L) | G1/4 |
1.0 |
01 |
04 |
TL0202.10-110066 |
TL0202.50-110066 |
0～0.16 |
0.009 |
1 |
20 |
نحاس |
ستانلس ستيل (316L) | G1/4 |
1.0 |
01 |
04 |
TL0202.10-111066 |
TL0202.50-111066 |
0.01～0.25 |
0.01 |
1 |
20 |
نحاس |
ستانلس ستيل (316L) | G1/4 |
1.0 |
01 |
04 |
TL0202.10-145066 |
TL0202.50-145066 |
0.02～0.4 |
0.03 |
2 |
20 |
نحاس |
ستانلس ستيل (316L) | G1/4 |
0.85 |
02 |
05 |
TL0202.10-151066 |
TL0202.50-151066 |
0.03～0.6 |
0.035 |
2 |
20 |
نحاس |
ستانلس ستيل (316L) | G1/4 |
0.85 |
02 |
05 |
TL0202.10-156066 |
TL0202.50-156066 |
0.03～1 |
0.04 |
2 |
20 |
نحاس |
ستانلس ستيل (316L) | G1/4 |
0.85 |
02 |
05 |
TL0202.10-158066 |
TL0202.50-158066 |
0.05～1.6 |
0.08 |
5 |
20 |
نحاس |
ستانلس ستيل (316L) | G1/4 |
0.9 |
03 |
06 |
TL0202.10-167066 |
TL0202.50-167066 |
0.05～2.5 |
0.09 |
5 |
20 |
نحاس |
ستانلس ستيل (316L) | G1/4 |
0.9 |
03 |
06 |
TL0202.10-169066 |
TL0202.50-169066 |
فرق التبديل TL0202 قابل للتعديل
| نطاق ضبط قيمة الإعداد (MPa) |
فرق التبديل لا يتجاوز (MPa) | الضغط المسموح به ① (MPa) |
تردد التبديل / دقيقة |
مادة مستشعر الضغط | الخيط الداخلي للواجهة |
الوزن (كجم) |
رقم رسم الأبعاد الخارجية | رقم كتالوج الطلب | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| الغلاف | الحجاب الحاجز | عادي | نوع مقاوم للانفجار | عادي | نوع مقاوم للانفجار | ||||||
－0.1～0 |
0.019 |
1 |
20 |
نحاس |
ستانلس ستيل (316L) | G1/4 |
1.05 |
01 |
04 |
TL0202.00-106066 |
TL0202.40-106066 |
－0.1～0.1 |
0.021 |
1 |
20 |
نحاس |
ستانلس ستيل (316L) | G1/4 |
1.05 |
01 |
04 |
TL0202.00-105066 |
TL0202.40-105066 |
－0.1～0.16 |
0.022 |
1 |
20 |
نحاس |
ستانلس ستيل (316L) | G1/4 |
1.05 |
01 |
04 |
TL0202.00-104066 |
TL0202.40-104066 |
－0.1～0.25 |
0.024 |
1 |
20 |
نحاس |
ستانلس ستيل (316L) | G1/4 |
1.05 |
01 |
04 |
TL0202.00-103066 |
TL0202.40-103066 |
0～0.1 |
0.016 |
1 |
20 |
نحاس |
ستانلس ستيل (316L) | G1/4 |
1.05 |
01 |
04 |
TL0202.00-110066 |
TL0202.40-110066 |
0～0.16 |
0.02 |
1 |
20 |
نحاس |
ستانلس ستيل (316L) | G1/4 |
1.05 |
01 |
04 |
TL0202.00-111066 |
TL0202.40-111066 |
0.01～0.25 |
0.024 |
1 |
20 |
نحاس |
ستانلس ستيل (316L) | G1/4 |
1.05 |
01 |
04 |
TL0202.00-145066 |
TL0202.40-145066 |
0.02～0.4 |
0.08 |
2 |
20 |
نحاس |
ستانلس ستيل (316L) | G1/4 |
0.9 |
02 |
05 |
TL0202.00-151066 |
TL0202.40-151066 |
0.03～0.6 |
0.09 |
2 |
20 |
نحاس |
ستانلس ستيل (316L) | G1/4 |
0.9 |
02 |
05 |
TL0202.00-156066 |
TL0202.40-156066 |
0.03～1 |
0.1 |
2 |
20 |
نحاس |
ستانلس ستيل (316L) | G1/4 |
0.9 |
02 |
05 |
TL0202.00-158066 |
TL0202.40-158066 |
0.05～1.6 |
0.19 |
5 |
20 |
نحاس |
ستانلس ستيل (316L) | G1/4 |
0.95 |
03 |
06 |
TL0202.00-167066 |
TL0202.40-167066 |
0.05～2.5 |
0.2 |
5 |
20 |
نحاس |
ستانلس ستيل (316L) | G1/4 |
0.95 |
03 |
06 |
TL0202.00-169066 |
TL0202.40-169066 |
فرق التبديل TL0203 غير قابل للتعديل (فرق تبديل صغير، لا يوجد نوع مقاوم للانفجار)
| نطاق ضبط قيمة الإعداد (MPa) |
فرق التبديل لا يتجاوز (MPa) | الضغط المسموح به ① (MPa) |
تردد التبديل / دقيقة |
مادة مستشعر الضغط | الخيط الداخلي للواجهة |
الوزن (كجم) |
رقم رسم الأبعاد الخارجية | رقم كتالوج الطلب | |
|---|---|---|---|---|---|---|---|---|---|
| الغلاف | الحجاب الحاجز | ||||||||
| －0.1～0 | 0.0045 |
1 |
20 |
نحاس |
ستانلس ستيل (316L) | G1/4 |
1.0 |
01 |
TL0203.70-106066 |
| －0.1～0.1 | 0.005 |
1 |
20 |
نحاس |
ستانلس ستيل (316L) | G1/4 |
1.0 |
01 |
TL0203.70-105066 |
| －0.1～0.16 | 0.0065 |
1 |
20 |
نحاس |
ستانلس ستيل (316L) | G1/4 |
1.0 |
01 |
TL0203.70-104066 |
| －0.1～0.25 | 0.01 |
1 |
20 |
نحاس |
ستانلس ستيل (316L) | G1/4 |
1.0 |
01 |
TL0203.70-103066 |
| 0～0.1 | 0.0045 |
1 |
20 |
نحاس |
ستانلس ستيل (316L) | G1/4 |
1.0 |
01 |
TL0203.70-110066 |
| 0～0.16 | 0.006 |
1 |
20 |
نحاس |
ستانلس ستيل (316L) | G1/4 |
1.0 |
01 |
TL0203.70-111066 |
| 0.01～0.25 | 0.007 |
1 | 20 |
نحاس |
ستانلس ستيل (316L) | G1/4 |
1.0 |
01 |
TL0203.70-145066 |
| 0.02～0.4 | 0.016 |
2 | 20 |
نحاس |
ستانلس ستيل (316L) | G1/4 |
0.85 |
02 |
TL0203.70-151066 |
| 0.03～0.6 | 0.02 |
2 | 20 |
نحاس |
ستانلس ستيل (316L) | G1/4 |
0.85 |
02 |
TL0203.70-156066 |
| 0.03～1 | 0.03 |
2 | 20 |
نحاس |
ستانلس ستيل (316L) | G1/4 |
0.85 |
02 |
TL0203.70-158066 |
| 0.05～1.6 | 0.05 |
5 | 20 |
نحاس |
ستانلس ستيل (316L) | G1/4 |
0.85 |
02 |
TL0203.70-167066 |
| 0.05～2.5 | 0.06 |
5 | 20 |
نحاس |
ستانلس ستيل (316L) | G1/4 |
0.85 |
02 |
TL0203.70-169066 |
01
02
03
04
05
06
س: هل يمكنك تقديم عينات مجانية؟
ج: نعم، ولكن ذلك يعتمد على المنتجات، يرجى الاتصال بنا ina@pneuhydr.com أو واتساب 0086 15168536055
س: ما هو نطاق عملك؟
ج: نطاق عملنا هوخدمة المصدرين لقطع الغيار الأتمتة بحاوية كاملة، وبيعأسطوانات الهواء، معالجة مصدر الهواء، صمامات الملف اللولبي،صمامات الهواء،صمامات آلية، صمامات نحاسية، صمامات هيدروليكية، أسطوانات هيدروليكية، وصلات الهواء والزيت ، مقاييس الضغط إلخ.س:
ما هي أنواع المنتجات التي يمكنك تصنيعها؟ج: يمكننا تصنيع العديد من أنواع الفولاذ المقاوم للصدأ،النحاس، الألومنيوم
معالجة المواد.مثل الضغط العالي صمام / صمام ملف لولبي / صمام كهربائي /صمام مياه /صمام هوائي/ أسطوانة هوائية/ صمام هيدروليكي / مجمع هيدروليكيمنتجات وما إلى ذلك.س: هل يمكن تصنيع المنتج بشعارنا وعلامتنا التجارية؟ج: نعم، بالطبع، يمكننا التصنيع. نحن موردون مصنعون للمعدات الأصلية لسنوات ومتخصصون في التصنيع. ولكن تحتاج إلى منحنا الإذن إذا كان ذلك ممكنًا.س: هل يمكنك توفير سلع أصلية من ماركات هوائية وهيدروليكية وأدوات شهيرة؟ج: نعم، يمكننا توريد مثل Festo، SMC، CKD، Burket، Hydac، Rexroth، SMS، RSMT، Marsh، Endress+Hauser إلخ.
س:
هل هناك ضمان متاح؟
ج: نعم، عادة ما يكون ضمان الجودة للمنتجات لمدة عام واحد.
س: هل الموصل بنظام بريطاني أم متري؟ ما الفرق بين خيوط PT و NPT و G؟
تدابير بيئة البرد الشديد خيط G أسطواني ولا يغلق نفسه، ويتطلب حشوات إضافية لمنع التسرب. PT و NPT مخروطيان، وتصبح الخيوط الداخلية والخارجية أضيق وأضيق عند شدها. يتم تحقيق الإغلاق من خلال تشوه الخيوط، ويتم عادة استخدام مانع التسرب أو الشريط معًا لتعزيز تأثير الإغلاق.
خيط G هو أنبوب مستقيم أسطواني يستخدم للوصلات غير المغلقة؛ خيط PT هو أنبوب مخروطي يعتمد على تشوه وإغلاق الخيط نفسه؛ NPT هو أيضًا أنبوب مخروطي بزاوية مقطع سن تبلغ 60 درجة، ويستخدم بشكل أساسي في أمريكا الشمالية.
س: كيف تحول وحدات الضغط: MPa، bar، psi، kg/cm ²؛؟
ج: 1MPa=10bar≈145psi≈10kg س: ما الذي يسبب عادة احتراق ملفات صمام الملف اللولبي؟
ج: جهد وتردد غير صحيحين، تبديل متكرر، دخول رأس الطيار إلى السائل، مشكلة في قلب الصمام والزنبرك،
بيئة
حارة، اهتزاز شديد، إلخ.
س:
ما الذي يجب ملاحظته للمكونات الهوائية في البيئات ذات درجات الحرارة العالية أو شديدة البرودة؟نقطة التركيز تدابير بيئة درجات الحرارة العالية
تدابير بيئة البرد الشديد الأختام
| مطاط الفلور، PTFE | مطاط النتريل منخفض الحرارة، مطاط السيليكون، البولي يوريثين | التزييت |
| شحم صناعي عالي الحرارة (منخفض التطاير) | شحم منخفض الحرارة (نقطة انسكاب منخفضة، لزوجة منخفضة) | معالجة إمداد الهواء |
| تعزيز التبريد، إزالة المياه بكفاءة | تجفيف نقطة الندى المنخفضة للغاية (تبريد + نوع امتصاص)، تتبع الحرارة | المكونات المعدنية |
| تخصيص مساحة تمدد | اختر مواد ذات صلابة في درجات الحرارة المنخفضة، منع التسرب بسبب الانكماش البارد | مكونات التحكم |
| ملفات عالية المقاومة للحرارة، تبديد الحرارة، استهلاك طاقة منخفض | تركيب صناديق عازلة، تسخين موضعي، منع التكثيف البارد | التركيب |
| الابتعاد عن مصادر الحرارة، إضافة ألواح عازلة للحرارة | تجنب التعرض للرياح والثلج، لف بمواد عازلة للحرارة | |
