تفاصيل المنتج:
|
| لزوجة العمل: | <1 × 10－3m2/s | درجة الحرارة المحيطة.: | －20 ℃ ～ 40 ℃ |
|---|---|---|---|
| ضمان: | 1 سنة | طلب: | حماية تلقائية لتخفيف الضغط |
| إبراز: | تحكم مفتاح الضغط العالي,جهاز تحكم مفتاح الضغط القابل للتعديل |
||
نظرة عامة

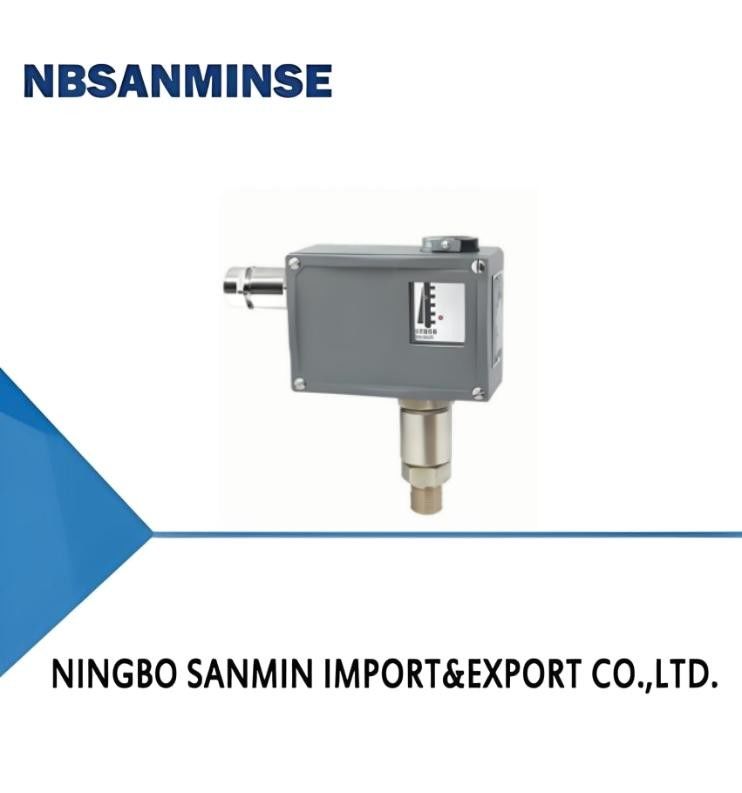

يعتمد مفتاح الضغط (الضغط العالي)/وحدة التحكم في الضغط TL5123 على مزيج من مستشعرات المكبس والحجاب الحاجز، والتي يمكن استخدامها للهواء المضغوط الذي يحتوي على رذاذ الزيت وغازات رذاذ الزيت الأخرى غير المسببة للتآكل وزيوت التشحيم، والمستحلبات المائية الزيتية، والوسائط السائلة ذات الأداء الجيد للتزييت.
قيمة الضبط لمفتاح الضغط (الضغط العالي)/وحدة التحكم في الضغط TL5123 قابلة للتعديل، مع نطاق ضبط من 0.3 إلى 40 ميجا باسكال.
الأداء الفني الرئيسي
| عام | نوع مقاوم للانفجار | |
|---|---|---|
| لزوجة التشغيل | <1×10－3م2/ثانية | <1×10－3م2/ثانية |
| عنصر التبديل | مفتاح صغير | مفتاح محكم الغلق |
| درجة مقاومة الانفجار | - | Exde Ⅱ CT4～T6 رقم الشهادة: GYB24.1453X |
| درجات الحماية التي يوفرها الغلاف | حلقة محكمة الغلق مع أخدود IP54، حلقة دائرية IP65 (متوافقة مع DIN40050، تعادل IP65 في GB4208) | حلقة محكمة الغلق مع أخدود IP54، حلقة دائرية IP65 (متوافقة مع DIN40050، تعادل IP65 في GB4208) |
| درجة حرارة البيئة المحيطة | －20℃～40℃ | －20℃～40℃ |
| درجة حرارة الوسط | 0℃～100℃ | 0℃～120℃ |
| موضع التركيب | واجهة الضغط عمودية لأسفل (تسمح بميل 15 درجة) | واجهة الضغط عمودية لأسفل (تسمح بميل 15 درجة) |
| أداء مقاوم للاهتزاز | الحد الأقصى: 40 م/ثانية2 | الحد الأقصى: 20 م/ثانية2 |
| خطأ التكرار | ≤2.5% | ≤2.5% |
| سعة التلامس | تيار متردد 220 فولت 6 أمبير (مقاوم) | تيار مستمر 250 فولت 0.25 أمبير (مقاوم) 60 واط كحد أقصى تيار متردد 220 فولت 6 أمبير (مقاوم) 1250 فولت أمبير كحد أقصى |
المواصفات
خطأ التبديل TL5123 غير قابل للتعديل
| نطاق ضبط قيمة الضبط (ميجا باسكال) |
فرق التبديل لا يتجاوز (ميجا باسكال) | **الضغط المسموح به ① (ميجا باسكال) |
تردد التبديل/ دقيقة |
مادة مستشعر الضغط | خيط الواجهة ② |
الوزن (كجم) |
رقم رسم الأبعاد الخارجية | رقم كتالوج الطلب | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| الغلاف | الحجاب الحاجز | المكبس | عام | نوع مقاوم للانفجار | |||||||
| 0.3~4 | 0.9 | 30 | 20 | نحاس |
فايتون | فولاذ | M20*1.5 | 0.8 | 01 | TL5123.10-191051 | TL5123.50-191051 |
| 0.5~6.3 | 1.3 | 30 | 20 | نحاس |
فايتون | فولاذ | M20*1.5 | 0.8 | 01 | TL5123.10-200051 | TL5123.50-200051 |
| 0.5~10 | 1.6 | 30 | 20 | نحاس |
فايتون | فولاذ | M20*1.5 | 0.8 | 01 | TL5123.10-202051 | TL5123.50-202051 |
| 0.5~16 | 1.9 | 30 | 20 | نحاس |
فايتون | فولاذ | M20*1.5 | 0.8 | 01 | TL5123.10-203051 | TL5123.50-203051 |
| 1~25 | 2.5 | 30 | 30 | نحاس |
فايتون | فولاذ | M20*1.5 | 0.8 | 02 | TL5123.10-215051 | TL5123.50-215051 |
| 1~40 | 2.8 | 60 | 30 | نحاس |
فايتون | فولاذ | M20*1.5 | 0.8 | 02 | TL5123.10-216051 | TL5123.50-216051 |
فرق التبديل TL5123 قابل للتعديل
| نطاق ضبط قيمة الضبط (ميجا باسكال) |
فرق التبديل لا يتجاوز (ميجا باسكال) | **الضغط المسموح به ① (ميجا باسكال) |
تردد التبديل/ دقيقة |
مادة مستشعر الضغط | خيط الواجهة ② |
الوزن (كجم) |
رقم رسم الأبعاد الخارجية | رقم كتالوج الطلب | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| الغلاف | الحجاب الحاجز | المكبس | |||||||||
| 0.3~4 | 1.3 | 30 | 20 | نحاس |
فايتون | فولاذ | M20*1.5 | 0.85 | 01 | TL5123.00-191051 | TL5123.40-191051 |
| 0.5~6.3 | 1.6 | 30 | 20 | نحاس |
فايتون | فولاذ | M20*1.5 | 0.85 | 01 | TL5123.00-200051 | TL5123.40-200051 |
| 0.5~10 | 1.6 | 30 | 20 | نحاس |
فايتون | فولاذ | M20*1.5 | 0.85 | 01 | TL5123.00-202051 | TL5123.40-202051 |
| 0.5~16 | 2.2 | 30 | 20 | نحاس |
فايتون | فولاذ | M20*1.5 | 0.85 | 01 | TL5123.00-203051 | TL5123.40-203051 |
| 1~25 | 2.8 | 30 | 30 | نحاس |
فايتون | فولاذ | M20*1.5 | 0.85 | 02 | TL5123.00-215051 | TL5123.40-215051 |
| 1~40 | 4 | 60 | 30 | نحاس |
فايتون | فولاذ | M20*1.5 | 0.85 | 02 | TL5123.00-216051 | TL5123.40-216051 |
ملاحظة: في العمل الفعلي، لا يُسمح حتى لقمم الضغط القصيرة بتجاوز هذه القيمة.
② إذا كانت هناك متطلبات خاصة عند الواجهة، يرجى الإشارة إليها في الطلب.
01
02
03
04
س: هل يمكنك تقديم عينات مجانية؟
ج: نعم، ولكن ذلك يعتمد على المنتجات، يرجى الاتصال بنا ina@pneuhydr.com أو واتساب 0086 15168536055
س: ما هو نطاق عملك؟
ج: نطاق عملنا هوخدمة تصدير قطع غيار الأتمتة بحاوية كاملة، وبيعأسطوانة هوائية، معالجة مصدر الهواء، صمام لولبي،صمام هوائي،صمام آلي،صمام نحاسي، صمام هيدروليكي، أسطوانة هيدروليكية، تركيبات هوائية وزيتية، مقياس ضغطإلخ.س:
ما هي أنواع المنتجات التي يمكنك صنعها؟ج: يمكننا صنع العديد من أنواع الفولاذ المقاوم للصدأ،، النحاس، الألمنيوم
معالجة المواد.مثل الضغط العالي صمام / صمام لولبي / صمام كهربائي /صمام مياه /صمام هوائي/ أسطوانة هوائية / صمام هيدروليكي / تراكم هيدروليكيمنتجات وما إلى ذلك.س: هل يمكن تصنيع المنتج بشعارنا وعلامتنا التجارية؟ج: نعم، بالطبع، يمكننا صنعه. نحن موردون مصنعون للمعدات الأصلية لسنوات ومتخصصون في التصنيع. ولكن تحتاج إلى منحنا الإذن إذا كان ذلك ممكنًا.س: هل يمكنك توفير سلع أصلية من ماركات هوائية وهيدروليكية وأدوات مشهورة؟ج: نعم، يمكننا توريد مثل Festo، SMC، CKD، Burket، Hydac، Rexroth، SMS، RSMT، Marsh، Endress+Hauser إلخ.س:
هل هناك ضمان متاح؟
ج: نعم، عادة ما يكون ضمان الجودة للمنتجات لمدة عام واحد.
س: هل الموصل بالنظام البريطاني أم المتري؟ ما الفرق بين خيوط PT و NPT و G؟
ج:
الأختام خيط G هو أنبوب مستقيم أسطواني يستخدم للتوصيلات غير المغلقة؛ خيط PT هو أنبوب مخروطي يعتمد على تشوه وإغلاق الخيط نفسه؛ NPT هو أيضًا أنبوب مخروطي بزاوية مقطع سن تبلغ 60 درجة، ويستخدم بشكل أساسي في أمريكا الشمالية.
س: كيف تحول وحدات الضغط: ميجا باسكال، بار، psi، كجم/سم²؟
ج: 1 ميجا باسكال = 10 بار ≈ 145 psi ≈ 10 كجم
س: ما الذي يسبب عادة احتراق ملفات الصمام اللولبي؟ ج: جهد وتردد غير صحيحين، تبديل متكرر، دخول رأس الطيار إلى السائل، مشكلة في قلب الصمام والزنبرك،
بيئة
حارة، اهتزاز شديد إلخ.
س:
ما الذي يجب ملاحظته للمكونات الهوائية في البيئات ذات درجات الحرارة العالية أو شديدة البرودة؟
نقطة التركيزتدابير مضادة لبيئة درجات الحرارة العالية تدابير مضادة لبيئة البرد الشديد
الأختام مطاط الفلور، PTFE
| مطاط النتريل منخفض الحرارة، مطاط السيليكون، البولي يوريثين | التزييت | شحم صناعي عالي الحرارة (منخفض التطاير) |
| شحم منخفض الحرارة (نقطة انسكاب منخفضة، لزوجة منخفضة) | معالجة إمداد الهواء | تعزيز التبريد، إزالة فعالة للمياه |
| تجفيف نقطة الندى فائقة الانخفاض (تبريد + نوع الامتزاز)، تتبع الحرارة | المكونات المعدنية | احتياطي مساحة التمدد |
| اختر مواد ذات صلابة في درجات الحرارة المنخفضة، منع التسرب بسبب الانكماش البارد | مكونات التحكم | ملفات عالية المقاومة للحرارة، تبديد الحرارة، استهلاك طاقة منخفض |
| تركيب صناديق عازلة، تسخين موضعي، منع التكثيف البارد | التركيب | الابتعاد عن مصادر الحرارة، إضافة ألواح عازلة للحرارة |
| تجنب التعرض للرياح والثلج، لف بمواد عازلة للحرارة | ||
