TL5228 جهاز تحكم ضغط مفتاح الضغط البحري
اتصل شخص : Ina Chen
رقم الهاتف : 0086-15168536055
ال WhatsApp : +8615168536055
| مكان المنشأ: | الصين | اسم العلامة التجارية: | NBSANMINSE |
|---|---|---|---|
| إصدار الشهادات: | CE | رقم الموديل: | TL5123 |
|
معلومات تفصيلية |
|||
| Working viscosity: | <1×10－3m2/s | Ambient temp.: | －20℃～40℃ |
|---|---|---|---|
منتوج وصف
نظرة عامة

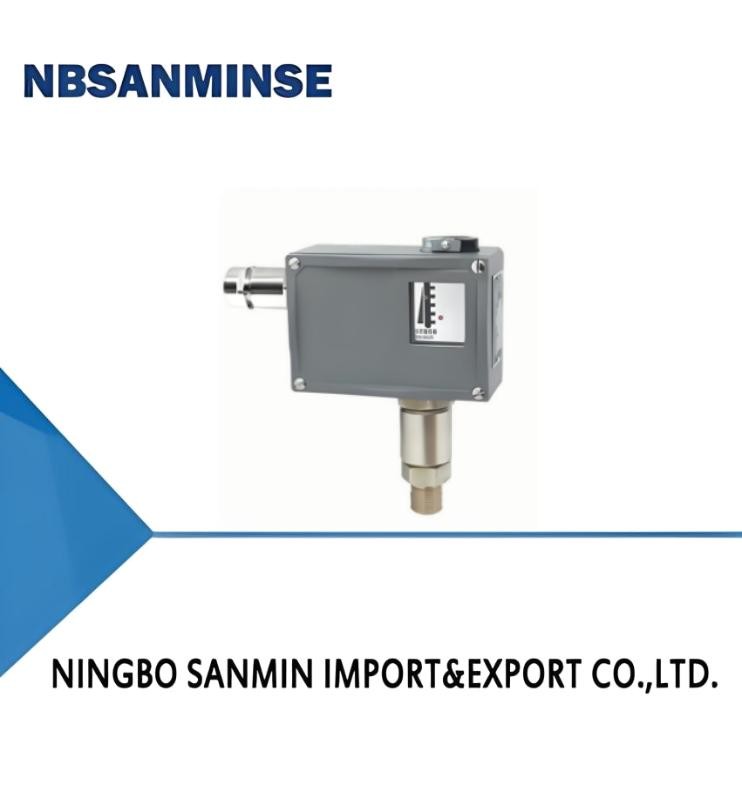

مفتاح الضغط TL5123 (الضغط العالي) / منظم الضغط يعتمد مزيجاً من أجهزة استشعار المكبس والحجاب الحاجز،يمكن استخدامها في الهواء المضغوط الذي يحتوي على ضباب الزيت وغازات ضباب الزيت غير السامة الأخرى والزيوت الهيدروليكية، مستحلبات زيت الماء، ووسائط سائلة متوسطة ذات أداء التشحيم الجيد.
قيمة إعداد مفتاح الضغط TL5123 (ضغط مرتفع) / منظم الضغط قابلة للتعديل ، مع نطاق تعديل من 0.3 ~ 40MPa.
الأداء التقني الرئيسي
| شائعة | نوع مقاوم للانفجار | |
|---|---|---|
| اللزوجة العاملة | < 1 × 10-3م2/s | < 1 × 10-3م2/s |
| عنصر التحويل | مفاتيح صغيرة | مفتاح مغلق |
| درجة مقاومة للانفجارات | - | رقم الشهادة Exde II CT4T6: GYB24.1453X |
| درجات الحماية التي توفرها الحجرة | حلقة مغلقة مع خروط IP54 ، حلقة O IP65 ((متوافقة مع DIN40050 ، مماثلة لـ IP65 في GB4208) | حلقة مغلقة مع خروط IP54 ، حلقة O IP65 (متوافقة مع DIN40050 ، تعادل IP65 في GB4208) |
| درجة حرارة البيئة | -20 درجة مئوية 40 درجة مئوية | -20 درجة مئوية 40 درجة مئوية |
| درجة حرارة متوسطة | 0°C~100°C | 0 درجة مئوية 120 درجة مئوية |
| موقع التثبيت | واجهة الضغط عموديا إلى أسفل (تسمح بميل 15 درجة) | واجهة الضغط عموديا إلى أسفل (تسمح بميل 15 درجة) |
| أداء مضاد للتذبذب | الحد الأقصى: 40 متر/ثانية2 | الحد الأقصى:20 متر/ثانية2 |
| خطأ التكرار | ≤2.5% | ≤2.5% |
| قدرة الاتصال | التيار المتردد 220 فولت 6 أ ((المقاومة) | التيار المتردد 250 فولت 0.25A (المقاومة) 60Wmax التيار المتردد 220 فولت 6 أ ((المقاومة) 1250VAmax |
المواصفات
خطأ التبديل TL5123 غير قابل للتعديل
| تحديد نطاق تعديل القيمة (MPa) |
فرق التبديل لا يتجاوز (MPa) | **الضغط المسموح به 1 (MPa) | تردد التبديل/دقيقة | مواد أجهزة استشعار الضغط | خيط الواجهة 2 |
الوزن (بالكيلوغرام) |
رقم رسم مقاس المخطط | رقم كتالوج الطلب | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| الغلاف | الحجاب الحاجز | البستون | شائعة | نوع مقاوم للانفجار | |||||||
| 0.3 4 | 0.9 | 30 | 20 | النحاس |
فيتون | الصلب | M20*1.5 | 0.8 | 01 | TL5123.10-191051 | TL5123.50-191051 |
| 0.5 ¢63 | 1.3 | 30 | 20 | النحاس |
فيتون | الصلب | M20*1.5 | 0.8 | 01 | TL5123.10-200051 | TL5123.50-200051 |
| 0.5 ¢10 | 1.6 | 30 | 20 | النحاس |
فيتون | الصلب | M20*1.5 | 0.8 | 01 | TL5123.10-202051 | TL5123.50-202051 |
| 0.5 16 | 1.9 | 30 | 20 | النحاس |
فيتون | الصلب | M20*1.5 | 0.8 | 01 | TL5123.10-203051 | TL5123.50-203051 |
| 1 ¢25 | 2.5 | 30 | 30 | النحاس |
فيتون | الصلب | M20*1.5 | 0.8 | 02 | TL5123.10-215051 | TL5123.50-215051 |
| 1 ¢40 | 2.8 | 60 | 30 | النحاس |
فيتون | الصلب | M20*1.5 | 0.8 | 02 | TL5123.10-216051 | TL5123.50-216051 |
TL5123 تغيير الفرق قابل للتعديل
| تحديد نطاق تعديل القيمة (MPa) |
فرق التبديل لا يتجاوز (MPa) | **الضغط المسموح به 1 (MPa) | تردد التبديل/دقيقة | مواد أجهزة استشعار الضغط | خيط الواجهة 2 |
الوزن (بالكيلوغرام) |
رقم رسم مقاس المخطط | رقم كتالوج الطلب | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| الغلاف | الحجاب الحاجز | البستون | |||||||||
| 0.3 4 | 1.3 | 30 | 20 | النحاس |
فيتون | الصلب | M20*1.5 | 0.85 | 01 | TL5123.00-191051 | TL5123.40-191051 |
| 0.5 ¢63 | 1.6 | 30 | 20 | النحاس |
فيتون | الصلب | M20*1.5 | 0.85 | 01 | TL5123.00-200051 | TL5123.40-200051 |
| 0.5 ¢10 | 1.6 | 30 | 20 | النحاس |
فيتون | الصلب | M20*1.5 | 0.85 | 01 | إضافة إلى ذلك، يجب أن يكون هناك إضافة إلى إضافة. | TL5123.40-202051 |
| 0.5 16 | 2.2 | 30 | 20 | النحاس |
فيتون | الصلب | M20*1.5 | 0.85 | 01 | TL5123.00-203051 | TL5123.40-203051 |
| 1 ¢25 | 2.8 | 30 | 30 | النحاس |
فيتون | الصلب | M20*1.5 | 0.85 | 02 | TL5123.00-215051 | TL5123.40-215051 |
| 1 ¢40 | 4 | 60 | 30 | النحاس |
فيتون | الصلب | M20*1.5 | 0.85 | 02 | TL5123.00-216051 | TL5123.40-216051 |
ملاحظة: في العمل العملي ، لا يسمح لذروات الضغط حتى لفترات قصيرة بتجاوز هذه القيمة.
2 إذا كانت هناك متطلبات خاصة في الواجهة، يرجى الإشارة إليها في النظام.
01
02
03
04
