تفاصيل المنتج:
|
| لزوجة العمل: | <1 × 10－3m2/s | عنصر التبديل: | microswitch |
|---|---|---|---|
| درجة الحرارة المحيطة.: | －25 ℃～ 55 ℃ | درجة حرارة متوسطة.: | －25 ℃～ 80 ℃ |
| ضمان: | 1 سنة | طلب: | جهاز حماية تخفيف الضغط التلقائي |
| إبراز: | جهاز تحكم لضغط زيت الوقود الخفيف,جهاز تحكم مفتاح الضغط |
||
نظرة عامة

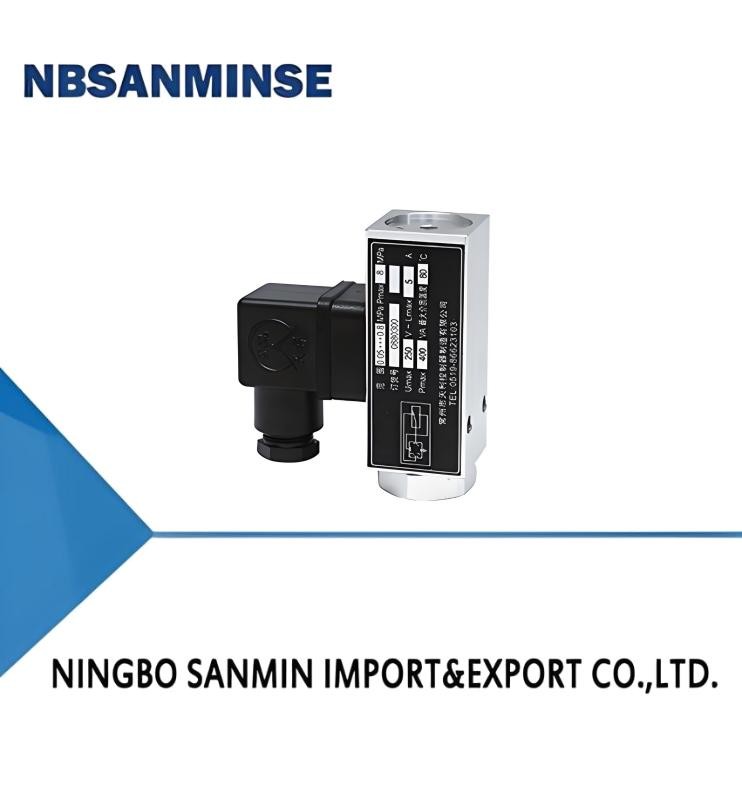

يعتمد مفتاح/وحدة التحكم في الضغط TL0022 على شكلين من المستشعرات: مستشعرات الغشاء ومستشعرات المكبس الخالية من التسرب.
يمكن استخدام مفتاح/وحدة التحكم في الضغط TL0022 للغازات المحايدة مثل الهواء والغاز، وكذلك الوسائط السائلة مثل زيت التشحيم وزيت الوقود الخفيف. يمكن تعديل قيمة الضبط لوحدة التحكم ضمن نطاق -0.1 إلى 1.6 ميجا باسكال.
يمكن استخدام مستشعر المكبس الخالي من التسرب لمفتاح/وحدة التحكم في الضغط TL0022 للوسائط التشحيمية المحايدة مثل الزيت الهيدروليكي وزيت التشحيم وزيت الوقود الخفيف. يمكن تعديل قيمة الضبط لوحدة التحكم ضمن نطاق 0.5-40 ميجا باسكال.
يسمح التصميم الصغير بتردد تبديل عالٍ يبلغ 100 مرة في الدقيقة ومقاومة اهتزاز جيدة بشكل خاص.
الأداء الفني الرئيسي
| لزوجة العمل | <1×10－3m2/s |
|---|---|
| عنصر التبديل | مفتاح صغير |
| درجات الحماية التي يوفرها الغلاف | IP54 (متوافق مع DIN40050 ويعادل IP54 في GB4208) |
| موضع التركيب | واجهة الضغط عمودية لأسفل (تسمح بميل 15 درجة) |
| درجة حرارة البيئة المحيطة | －25℃～55℃ |
| درجة حرارة الوسط | －25℃～80℃ |
| أداء مقاومة الاهتزاز | بحد أقصى 100 م/ثانية2 |
| خطأ التكرار | ≤2.5% |
| سعة التلامس | تيار متردد 220 فولت 6 أمبير (مقاوم) |
المواصفات
خطأ التبديل TL0022 غير قابل للتعديل
| نطاق ضبط قيمة الضبط (ميجا باسكال) | فرق التبديل لا يزيد عن (ميجا باسكال) | **الضغط المسموح به ① (ميجا باسكال) | مادة مستشعر الضغط | نوع الواجهة ② | السن الداخلي للواجهة |
الوزن (كجم) |
رقم رسم الأبعاد الخارجية | رقم كتالوج الطلب | |
|---|---|---|---|---|---|---|---|---|---|
| الغلاف | حلقة الختم | ||||||||
| －0.1～0 | 0.02 | 8 | AL | مطاط النتريل | I | G1/4 | 0.2 | 01 | TL0022.10-106265 |
| －0.1～0 | 0.02 | 8 | AL | مطاط النتريل | P | - | 0.2 | 03 | TL0022.10-106268 |
| 0.02～0.2 | 0.04 | 8 | AL | مطاط النتريل | I | G1/4 | 0.2 | 01 | TL0022.10-149265 |
| 0.02～0.2 | 0.04 | 8 | AL | مطاط النتريل | P | - | 0.2 | 03 | TL0022.10-149268 |
| 0.05～0.8 | 0.13 | 8 | AL | مطاط النتريل | I | G1/4 | 0.2 | 01 | TL0022.10-165265 |
| 0.05～0.8 | 0.13 | 8 | AL | مطاط النتريل | P | - | 0.2 | 03 | TL0022.10-165268 |
| 0.1～1.6 | 0.24 | 8 | AL | مطاط النتريل | I | G1/4 | 0.2 | 02 | TL0022.10-176265 |
| 0.1～1.6 | 0.24 | 8 | AL | مطاط النتريل | P | - | 0.2 | 03 | TL0022.10-176268 |
خطأ التبديل TL0522 غير قابل للتعديل
| نطاق ضبط قيمة الضبط (ميجا باسكال) | فرق التبديل لا يزيد عن (ميجا باسكال) | **الضغط المسموح به ① (ميجا باسكال) | مادة مستشعر الضغط | نوع الواجهة ② | السن الداخلي للواجهة |
الوزن (كجم) |
رقم رسم الأبعاد الخارجية | رقم كتالوج الطلب | ||
|---|---|---|---|---|---|---|---|---|---|---|
| الغلاف | حلقة الختم | مكبس | ||||||||
| 0.5～7 | 2 | 40 | AL | مطاط النتريل | فولاذ | I | G1/4 | 0.2 | 04 | TL0522.10-201066 |
| 0.5～7 | 2 | 40 | AL | مطاط النتريل | فولاذ | P | - | 0.2 | 03 | TL0522.10-201078 |
| 1～16 | 3.5 | 40 | AL | مطاط النتريل | فولاذ | I | G1/4 | 0.2 | 04 | TL0522.10-212066 |
| 1～16 | 3.5 | 40 | AL | مطاط النتريل | فولاذ | P | - | 0.2 | 03 | TL0522.10-212078 |
| 2.5～25 | 4 | 40 | AL | مطاط النتريل | فولاذ | I | G1/4 | 0.2 | 05 | TL0522.10-224066 |
| 2.5～25 | 4 | 40 | AL | مطاط النتريل | فولاذ | P | - | 0.2 | 03 | TL0522.10-224278 |
| 4～40 | 4.5 | 40 | AL | مطاط النتريل | فولاذ | I | G1/4 | 0.2 | 05 | TL0522.10-228066 |
| 4～40 | 4.5 | 40 | AL | مطاط النتريل | فولاذ | P | - | 0.2 | 03 | TL0522.10-228078 |
ملاحظة: في العمل الفعلي، لا يمكن أن يتجاوز الضغط الذروي حتى لو كان قصيرًا هذه القيمة.
② I-الواجهة هي سن داخلي P-الواجهة هي شفة
01
02
س: هل يمكنك تقديم عينات مجانية؟
ج: نعم، ولكن ذلك يعتمد على المنتجات، يرجى الاتصال بنا ina@pneuhydr.com أو واتساب 0086 15168536055
س: ما هو نطاق عملك؟
ج: نطاق عملنا هوخدمة تصدير قطع الغيار الأتمتة بحاوية كاملة، وبيعأسطوانات هوائية، معالجة مصدر الهواء، صمامات كهربائية،صمامات هوائية،صمامات آلية، صمامات نحاسية، صمامات هيدروليكية، أسطوانات هيدروليكية، وصلات هوائية وزيتية مقياس ضغط إلخ.
س:ما هي أنواع المنتجات التي يمكنك صنعها؟ج: يمكننا صنع العديد من أنواع الفولاذ المقاوم للصدأ،
النحاس، الألمنيوممعالجة المواد. مثل الضغط العاليصمامات / صمامات كهربائية / صمامات كهربائية /صمامات مياه /صمامات هوائية / أسطوانات هوائية / صمامات هيدروليكية / مجمعات هيدروليكيةمنتجات وما إلى ذلك.س: هل يمكن تصنيع المنتج بشعارنا وعلامتنا التجارية؟ج: نعم، بالطبع، يمكننا ذلك. نحن موردون لمصنعي المعدات الأصلية لسنوات ومتخصصون في التصنيع. ولكن تحتاج إلى منحنا الإذن إذا كان ذلك ممكنًا.س: هل يمكنك توفير سلع أصلية من ماركات هوائية وهيدروليكية وأدوات شهيرة؟ج: نعم، يمكننا توفير مثل Festo، Smc، Ckd، Burket، Hydac، Rexroth، SMS، RSMT، Marsh، Endress+Hauser إلخ.س:
هل هناك ضمان متاح؟
ج: نعم، عادة ما يكون ضمان الجودة للمنتجات لمدة عام واحد.
س: هل الموصل بنظام بريطاني أم متري؟ ما الفرق بين سنون PT و NPT و G؟
ج:
الأختام سن G هو أنبوب مستقيم أسطواني يستخدم للتوصيلات غير المغلقة؛ سن PT هو أنبوب مخروطي يعتمد على تشوه وإغلاق السن نفسه؛ NPT هو أيضًا أنبوب مخروطي بزاوية مقطع سن 60 درجة، ويستخدم بشكل أساسي في أمريكا الشمالية.
س: كيفية تحويل وحدات الضغط: ميجا باسكال، بار، رطل لكل بوصة مربعة، كجم/سم ²؛؟
ج: 1 ميجا باسكال = 10 بار ≈ 145 رطل لكل بوصة مربعة ≈ 10 كجم
س: ما الذي يسبب عادة احتراق ملفات الصمامات الكهربائية؟ ج: جهد وتردد غير صحيحين، تبديل متكرر، دخول رأس الطيار إلى السائل، مشكلة في قلب الصمام والزنبرك،
بيئة
حارة، اهتزاز شديد إلخ.
س:
ما الذي يجب ملاحظته للمكونات الهوائية في البيئات ذات درجات الحرارة العالية أو شديدة البرودة؟
نقطة التركيزتدابير مضادة لبيئة درجات الحرارة العالية تدابير مضادة لبيئة البرد الشديد
الأختام مطاط الفلور، PTFE
| مطاط النتريل منخفض الحرارة، مطاط السيليكون، البولي يوريثين | التشحيم | شحم صناعي عالي الحرارة (منخفض التطاير) |
| شحم منخفض الحرارة (نقطة انسكاب منخفضة، لزوجة منخفضة) | معالجة إمداد الهواء | تعزيز التبريد، إزالة فعالة للمياه |
| تجفيف نقطة الندى المنخفضة للغاية (نوع التبريد + الامتصاص)، تتبع الحرارة | المكونات المعدنية | تخصيص خلوص التمدد |
| اختيار مواد ذات متانة في درجات الحرارة المنخفضة، منع التسرب بسبب الانكماش البارد | مكونات التحكم | ملفات عالية المقاومة للحرارة، تبديد الحرارة، استهلاك طاقة منخفض |
| تركيب صناديق العزل، التسخين المحلي، منع التكثيف البارد | التركيب | الابتعاد عن مصادر الحرارة، إضافة ألواح عزل حراري |
| تجنب التعرض للرياح والثلج، لف بمواد عازلة حرارياً | ||
