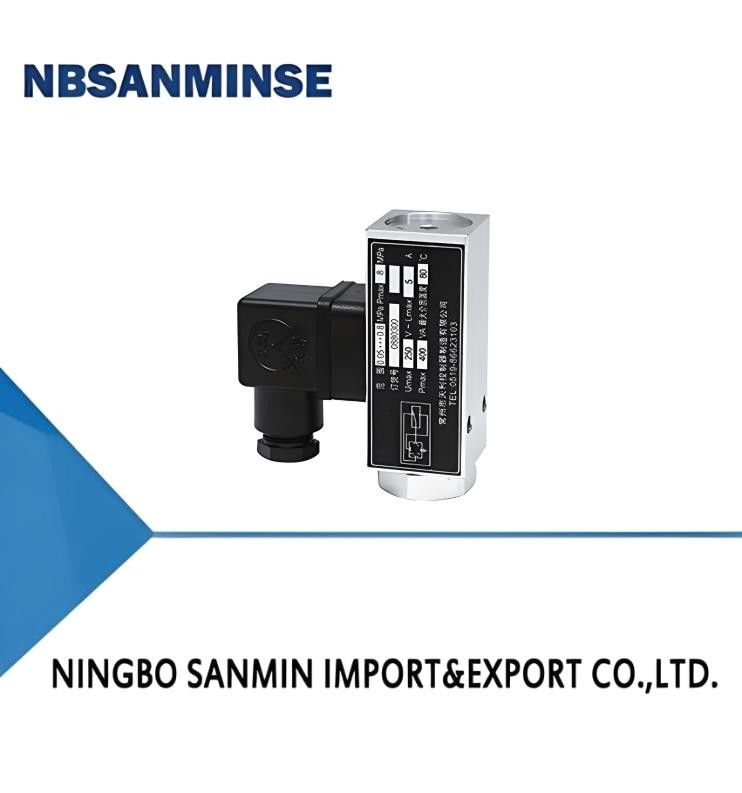

TL5228 جهاز تحكم ضغط مفتاح الضغط البحري
اتصل شخص : Ina Chen
رقم الهاتف : 0086-15168536055
ال WhatsApp : +8615168536055
| مكان المنشأ: | الصين | اسم العلامة التجارية: | NBSANMINSE |
|---|---|---|---|
| إصدار الشهادات: | CE | رقم الموديل: | TL0022 |
|
معلومات تفصيلية |
|||
| Working viscosity: | <1×10－3m2/s | Switching element: | microswitch |
|---|---|---|---|
| Ambient temp.: | －25℃～55℃ | Medium temp.: | －25℃～80℃ |
منتوج وصف
نظرة عامة
يتبنى مفتاح الضغط / جهاز التحكم TL0022 شكلين من أشكال أجهزة الاستشعار: أجهزة استشعار الحجاب الحاجز وأجهزة استشعار المكبس الخالية من التسرب.
يمكن استخدام مفتاح الضغط TL0022 / جهاز ضبط الضغط للغازات المحايدة مثل الهواء والغاز ، وكذلك الوسائط السائلة مثل زيت التشحيم وزيت الوقود الخفيف.يمكن ضبط القيمة المحددة للمراقب في نطاق -0.1 إلى 1.6 مبا.
يمكن استخدام جهاز TL0022 لتحويل الضغط / جهاز تحكم الضغط لجهاز الاستشعار المكبس الخالي من التسرب لوسائط التشحيم المحايدة مثل الزيت الهيدروليكي وزيت التشحيم وزيت الوقود الخفيف.يمكن ضبط القيمة المحددة للمراقب في نطاق 0.5-40MPa
التصميم الصغير يسمح بتردد التبديل العالي من 100 مرة في الدقيقة ومقاومة الاهتزاز جيدة بشكل خاص.
الأداء التقني الرئيسي
| اللزوجة العاملة | < 1 × 10-3م2/s |
|---|---|
| عنصر التحويل | مفاتيح صغيرة |
| درجات الحماية التي توفرها الحجرة | IP54 ((متوافق مع DIN40050 ومعادل IP54 في GB4208) |
| موقع التثبيت | واجهة الضغط عموديا إلى أسفل (تسمح بميل 15 درجة) |
| درجة حرارة البيئة | -25 درجة مئوية 55 درجة مئوية |
| درجة حرارة متوسطة | -25 درجة مئوية 80 درجة مئوية |
| أداء مضاد للتذبذب | ماكس 100m/s2 |
| خطأ التكرار | ≤2.5% |
| قدرة الاتصال | AC 220V 6A ((مقاومة) |
المواصفات
خطأ التبديل TL0022 غير قابل للتعديل
| نطاق ضبط القيمة (MPa) | فرق التبديل لا يزيد عن (MPa) | **الضغط المسموح به 1 (MPa) | مواد أجهزة استشعار الضغط | نوع الواجهة 2 | الخيط الداخلي للواجهة |
الوزن (بالكيلوغرام) |
رقم رسم مقاس المخطط | رقم كتالوج الطلب | |
|---|---|---|---|---|---|---|---|---|---|
| الغلاف | حلقة الختم | ||||||||
| -0.1 ¥0 | 0.02 | 8 | AL | المطاط النترلي | أنا | G1/4 | 0.2 | 01 | TL0022.10-106265 |
| -0.1 ¥0 | 0.02 | 8 | AL | المطاط النترلي | (ب) | - | 0.2 | 03 | TL0022.10-106268 |
| 0.02 ٠2 | 0.04 | 8 | AL | المطاط النترلي | أنا | G1/4 | 0.2 | 01 | TL0022.10-149265 |
| 0.02 ٠2 | 0.04 | 8 | AL | المطاط النترلي | (ب) | - | 0.2 | 03 | TL0022.10-149268 |
| 0.05 ٠8 | 0.13 | 8 | AL | المطاط النترلي | أنا | G1/4 | 0.2 | 01 | TL0022.10-165265 |
| 0.05 ٠8 | 0.13 | 8 | AL | المطاط النترلي | (ب) | - | 0.2 | 03 | TL0022.10-165268 |
| 0.1 ¥1.6 | 0.24 | 8 | AL | المطاط النترلي | أنا | G1/4 | 0.2 | 02 | TL0022.10-176265 |
| 0.1 ¥1.6 | 0.24 | 8 | AL | المطاط النترلي | (ب) | - | 0.2 | 03 | TL0022.10-176268 |
TL0522 خطأ التبديل غير قابلة للتعديل
| نطاق ضبط القيمة (MPa) | فرق التبديل لا يزيد عن (MPa) | **الضغط المسموح به 1 (MPa) | مواد أجهزة استشعار الضغط | نوع الواجهة 2 | الخيط الداخلي للواجهة |
الوزن (بالكيلوغرام) |
رقم رسم مقاس المخطط | رقم كتالوج الطلب | ||
|---|---|---|---|---|---|---|---|---|---|---|
| الغلاف | حلقة الختم | البستون | ||||||||
| 0.5 ¢7 | 2 | 40 | AL | المطاط النترلي | الصلب | أنا | G1/4 | 0.2 | 04 | TL0522.10-201066 |
| 0.5 ¢7 | 2 | 40 | AL | المطاط النترلي | الصلب | (ب) | - | 0.2 | 03 | TL0522.10-201078 |
| 1 ¢16 | 3.5 | 40 | AL | المطاط النترلي | الصلب | أنا | G1/4 | 0.2 | 04 | إضافة إلى ذلك، يجب أن يكون هناك إضافة إلى إضافة. |
| 1 ¢16 | 3.5 | 40 | AL | المطاط النترلي | الصلب | (ب) | - | 0.2 | 03 | إضافة إلى ذلك، |
| 2.5 ¢ 25 | 4 | 40 | AL | المطاط النترلي | الصلب | أنا | G1/4 | 0.2 | 05 | ط0522.10-224066 |
| 2.5 ¢ 25 | 4 | 40 | AL | المطاط النترلي | الصلب | (ب) | - | 0.2 | 03 | ط0522.10-224278 |
| 4 ¢40 | 4.5 | 40 | AL | المطاط النترلي | الصلب | أنا | G1/4 | 0.2 | 05 | إضافة إلى ذلك، يجب أن يكون هناك إضافة إلى إضافة. |
| 4 ¢40 | 4.5 | 40 | AL | المطاط النترلي | الصلب | (ب) | - | 0.2 | 03 | TL0522.10-228078 |
ملاحظة: في العمل العملي ، حتى ضغط ذروة قصير لا يمكن أن يتجاوز هذه القيمة.
2 I-الواجهة هي الخيط الداخلي P-الواجهة هي فلانج
01
02
