تفاصيل المنتج:
|
| لزوجة العمل: | <1 × 10－3m2/s | عنصر التبديل: | microswitch |
|---|---|---|---|
| درجة الحرارة المحيطة.: | －25 ℃～ 55 ℃ | درجة حرارة متوسطة.: | －25 ℃～ 80 ℃ |
| ضمان: | 1 سنة | ||
| إبراز: | جهاز تحكم لضغط زيت التشحيم,جهاز تحكم مفتاح الضغط IP54 |
||
نظرة عامة

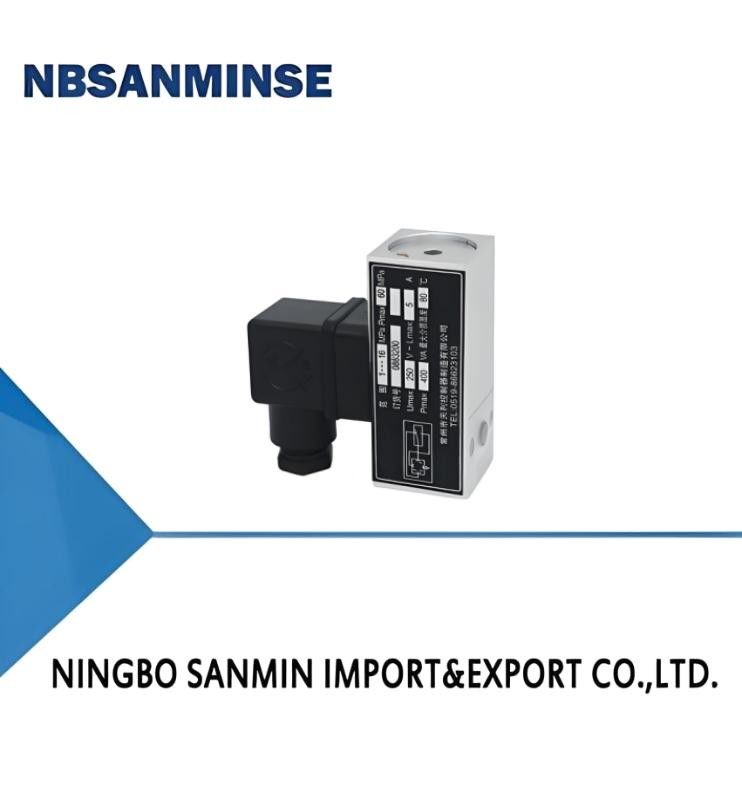

يعتمد مفتاح/وحدة التحكم في الضغط TL0522 على شكلين من المستشعرات: مستشعرات الغشاء ومستشعرات المكبس الخالية من التسرب.
يمكن استخدام مفتاح/وحدة التحكم في الضغط TL0522 للغازات المحايدة مثل الهواء والغاز، وكذلك الوسائط السائلة مثل زيت التشحيم وزيت الوقود الخفيف. يمكن تعديل قيمة الضبط لوحدة التحكم ضمن نطاق -0.1 إلى 1.6 ميجا باسكال.
يمكن استخدام مستشعر المكبس الخالي من التسرب لمفتاح/وحدة التحكم في الضغط TL0522 للوسائط التشحيمية المحايدة مثل الزيت الهيدروليكي وزيت التشحيم وزيت الوقود الخفيف. يمكن تعديل قيمة الضبط لوحدة التحكم ضمن نطاق 0.5-40 ميجا باسكال.
يسمح التصميم الصغير بتردد تبديل عالٍ يبلغ 100 مرة في الدقيقة ومقاومة اهتزاز جيدة بشكل خاص.
الأداء الفني الرئيسي
| لزوجة التشغيل | <1×10⁻³م² / ثانيةعنصر التبديلفولاذدرجات الحماية التي يوفرها الغلاف |
|---|---|
| IP54 (متوافق مع DIN40050 ويعادل IP54 في GB4208) | موضع التركيب |
| واجهة الضغط لأسفل عموديًا (يسمح بميل 15 درجة) | درجة حرارة البيئة المحيطة |
| -25 درجة مئوية ~ 55 درجة مئوية | درجة حرارة الوسط |
| -25 درجة مئوية ~ 80 درجة مئوية | أداء مقاومة الاهتزاز |
| بحد أقصى 100 م/ث² | خطأ التكرار |
| ≤2.5% | سعة التلامسفولاذ |
| المواصفات | فرق التبديل غير قابل للتعديل |
| نطاق ضبط قيمة الضبط (ميجا باسكال) | فرق التبديل لا يزيد عن (ميجا باسكال) |
**الضغط المسموح به ① (ميجا باسكال)
مادة مستشعر الضغط
| نوع الواجهة ② | السن الداخلي للواجهة | الوزن | (كجم) | رقم رسم الأبعاد الخارجية | رقم كتالوج الطلب |
الغلاف حلقة الختم |
المكبس | 0.5 ~ 7 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 2 | 40 | ألومنيوم | ||||||||
| مطاط النتريل | فولاذ | P | - | 0.2 | 03 | TL0522.10-228066 | 4 ~ 40 | ① الواجهة I هي سن داخلي، الواجهة P هي شفة. | 40 | ألومنيوم |
| مطاط النتريل | فولاذ | P | - | 0.2 | 03 | TL0522.10-228078 | ملاحظة: في العمل الفعلي، لا يمكن أن يتجاوز الضغط الذروي حتى لو كان قصيرًا هذه القيمة. | ① الواجهة I هي سن داخلي، الواجهة P هي شفة. | 01 | ألومنيوم |
| مطاط النتريل | فولاذ | P | - | 0.2 | 03 | TL0522.10-228066 | 4 ~ 40 | ① الواجهة I هي سن داخلي، الواجهة P هي شفة. | 40 | ألومنيوم |
| مطاط النتريل | فولاذ | P | - | 0.2 | 03 | TL0522.10-228078 | ملاحظة: في العمل الفعلي، لا يمكن أن يتجاوز الضغط الذروي حتى لو كان قصيرًا هذه القيمة. | ① الواجهة I هي سن داخلي، الواجهة P هي شفة. | 01 | ألومنيوم |
| مطاط النتريل | فولاذ | P | - | 0.2 | 03 | TL0522.10-228066 | 4 ~ 40 | ① الواجهة I هي سن داخلي، الواجهة P هي شفة. | 40 | ألومنيوم |
| مطاط النتريل | فولاذ | P | - | 0.2 | 03 | TL0522.10-228078 | ملاحظة: في العمل الفعلي، لا يمكن أن يتجاوز الضغط الذروي حتى لو كان قصيرًا هذه القيمة. | ① الواجهة I هي سن داخلي، الواجهة P هي شفة. | 01 | ألومنيوم |
| مطاط النتريل | فولاذ | P | - | 0.2 | 03 | TL0522.10-228066 | 4 ~ 40 | ① الواجهة I هي سن داخلي، الواجهة P هي شفة. | 40 | ألومنيوم |
| مطاط النتريل | فولاذ | P | - | 0.2 | 03 | TL0522.10-228078 | ملاحظة: في العمل الفعلي، لا يمكن أن يتجاوز الضغط الذروي حتى لو كان قصيرًا هذه القيمة. | ① الواجهة I هي سن داخلي، الواجهة P هي شفة. | 01 | 02 |
س: هل يمكنك تقديم عينات مجانية؟
ج: نعم،
ولكن ذلك يعتمد على المنتجات،
يرجى الاتصال بنا
ina@pneuhydr.com
أو واتساب 0086 15168536055 س: ما هو نطاق عملك؟ ج: نطاق عملنا هو خدمة تصدير قطع الغيار الأتمتة بحاوية كاملة، وبيع أسطوانات الهواء، معالجة مصدر الهواء، صمام الملف اللولبي،
صمام الهواء،
صمام كهربائي،صمام نحاسي، صمام هيدروليكي، أسطوانة هيدروليكية،وصلات الهواء والزيت، مقياس الضغطإلخ.س: ما هي أنواع المنتجات التي يمكنك صنعها؟ج: يمكننا صنع العديد من أنواع الفولاذ المقاوم للصدأ،النحاس، الألمنيوممعالجة المواد.
مثل الضغط العاليصمام / صمام لولبي / صمام كهربائي /صمام مياه /
صمام هوائي/ أسطوانة هواء / صمام هيدروليكي / مجمع هيدروليكي منتجات وما إلى ذلك.س: هل يمكن تصنيع المنتج بشعارنا وعلامتنا التجارية؟ج: نعم، بالطبع، يمكننا صنعه. نحن موردون مصنعون للمعدات الأصلية لسنوات ومتخصصون في التصنيع. ولكنك تحتاج إلى منحنا الإذن إذا كان ذلك ممكنًا.س: هل يمكنك توفير سلع أصلية من ماركات هوائية وهيدروليكية وأدوات شهيرة؟ ج: نعم، يمكننا توريد مثل Festo، SMC، CKD، Burket، Hydac، Rexroth، SMS، RSMT، Marsh، Endress+Hauser إلخ.س:هل هناك ضمان متاح؟ج: نعم، عادة ما يكون ضمان جودة المنتجات لمدة عام واحد.س: هل الموصل بنظام بريطاني أم متري؟ ما الفرق بين خيوط PT و NPT و G؟ج:خيط G أسطواني ولا يغلق نفسه، ويتطلب حشوات إضافية لمنع التسرب. PT و NPT مخروطيان، وتصبح الخيوط الداخلية والخارجية أضيق وأضيق عند شدها. يتم تحقيق الختم من خلال تشوه الخيوط، وعادة ما يتم استخدام مادة مانعة للتسرب أو شريط لتعزيز تأثير الختم.
خيط G هو أنبوب مستقيم أسطواني يستخدم للوصلات غير المغلقة؛ خيط PT هو أنبوب مخروطي يعتمد على تشوه وختم الخيط نفسه؛ NPT هو أيضًا أنبوب مخروطي بزاوية ملف تعريف سن 60 درجة، ويستخدم بشكل أساسي في أمريكا الشمالية.
س: كيف تحول وحدات الضغط: ميجا باسكال، بار، رطل لكل بوصة مربعة، كجم/سم²؟
ج: 1 ميجا باسكال = 10 بار ≈ 145 رطل لكل بوصة مربعة ≈ 10 كجم
س: ما الذي يسبب عادة احتراق ملفات الصمام اللولبي؟
شحم منخفض الحرارة (نقطة صب منخفضة، لزوجة منخفضة) بيئة
حارة، اهتزاز شديد إلخ.
س:
ما الذي يجب ملاحظته للمكونات الهوائية في البيئات ذات درجات الحرارة العالية أو شديدة البرودة؟ نقطة التركيز
تدابير مضادة لبيئة درجات الحرارة العالية
تدابير مضادة لبيئة البرد الشديد
الأختام
مطاط الفلور، PTFE
نتريل منخفض الحرارة، مطاط السيليكون، البولي يوريثينالتشحيم شحم صناعي عالي الحرارة (منخفض التطاير)
شحم منخفض الحرارة (نقطة صب منخفضة، لزوجة منخفضة) معالجة إمداد الهواء
| تعزيز التبريد، إزالة فعالة للمياه | تجفيف نقطة الندى المنخفضة للغاية (نوع التبريد + الامتزاز)، تتبع الحرارة | المكونات المعدنية |
| تخصيص مساحة تمدد | اختر مواد ذات صلابة في درجات الحرارة المنخفضة، منع التسرب بسبب الانكماش البارد | مكونات التحكم |
| ملفات عالية المقاومة للحرارة، تبديد الحرارة، استهلاك طاقة منخفض | تركيب صناديق العزل، التسخين المحلي، منع التكثف البارد | التركيب |
| الابتعاد عن مصادر الحرارة، إضافة ألواح عزل حراري | تجنب التعرض للرياح والثلج، لف بمواد عزل حراري | |
