تفاصيل المنتج:
|
| لزوجة العمل: | <1 × 10－3m2/s | عنصر التبديل: | microswitch |
|---|---|---|---|
| درجة حرارة متوسطة.: | 0 ～ 90 ℃ | خطأ التكرار: | ± 2.5٪ |
| ضمان: | 1 سنة | ||
| إبراز: | جهاز تحكم في مفتاح الضغط 0.5-25MPa,جهاز تحكم في مفتاح الضغط مع مستشعر خالٍ من التسرب |
||
نظرة عامة

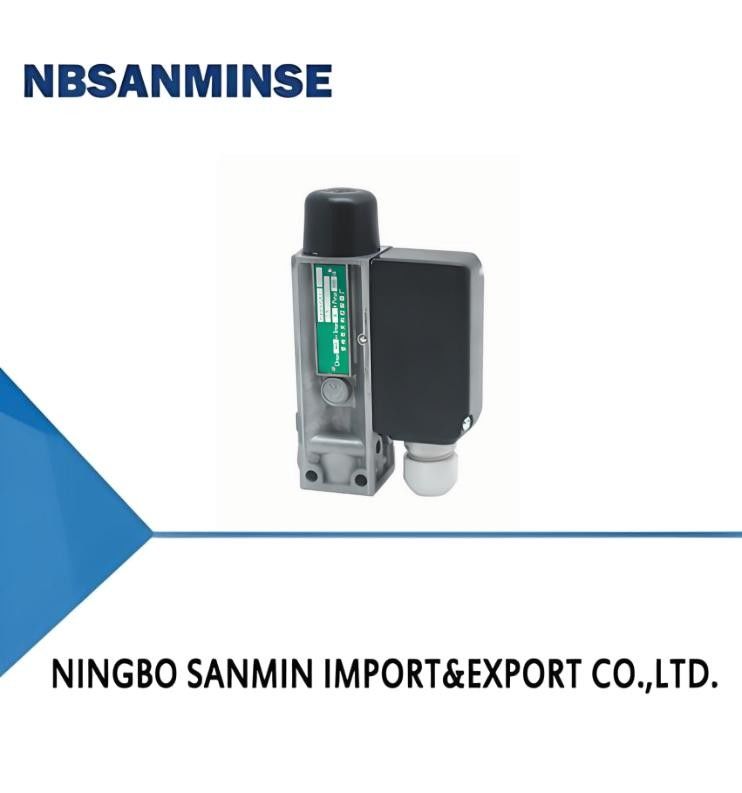

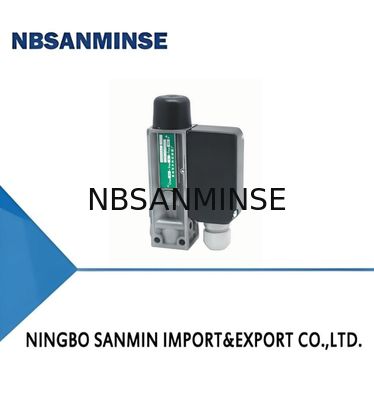

يعتمد مفتاح/وحدة تحكم الضغط TL0515 على مستشعر من نوع مكبس خالٍ من التسرب، والذي يمكن استخدامه للغازات المحايدة مثل الهواء المضغوط الممزوج بالزيت، والزيت الهيدروليكي، ومستحلب الزيت المائي، والوسائط السائلة ذات الأداء التشحيمي الجيد التي ليس لها تأثير تآكل على مواد مستشعر الضغط.
قيمة الضبط لمفتاح الضغط/وحدة تحكم الضغط TL0515 قابلة للتعديل، مع نطاق ضبط من 0.5-25MPa. هيكل مدمج، حجم صغير، وأداء جيد مضاد للاهتزاز.
الأداء الفني الرئيسي
| لزوجة التشغيل | <1×10－3m2/s |
|---|---|
| عنصر التبديل | مفتاح صغير |
| درجات الحماية التي يوفرها الغلاف | IP54 (متوافق مع DIN40050 ويعادل IP54 في GB4208) |
| درجة حرارة الوسط | 0～90℃ |
| درجة حرارة البيئة المحيطة | －5℃～50℃ (حلقة إحكام ذات شق) －30℃～50℃ (حلقة إحكام للحفر GLY) |
| أداء مضاد للاهتزاز | بحد أقصى 100 م/ث2 |
| موضع التركيب | واجهة الضغط عمودية للأسفل (تسمح بميل 15 درجة) |
| خطأ التكرار | ±2.5% |
| سعة التلامس | تيار متردد 220 فولت 6 أمبير (مقاوم) |
المواصفات
فرق التبديل غير قابل للتعديل
| نطاق ضبط قيمة الضبط (MPa) | فرق التبديل لا يزيد عن (MPa) | الضغط المسموح به ⓫ (MPa) |
تردد التبديل/ دقيقة |
مادة مستشعر الضغط | نوع واجهة الضغط ⓬ | الخيط الداخلي للواجهة | الوزن (كجم) | رقم رسم الأبعاد الخارجية | رقم كتالوج الطلب | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| الغلاف | حلقة الإحكام | المكبس | |||||||||
| اضبط قيمة الضبط باستخدام برغي سداسي الرأس بغطاء واقٍ بلاستيكي: | |||||||||||
| 0.5～7 | 1.2 | 25 | 20 | ألومنيوم | مطاط النتريل | ستانلس ستيل 1Cr18Ni9Ti | I | G1/4 | 0.4 | 01 | TL0515.10-201265 |
| 0.5～7 | 1.2 | 25 | 20 | ألومنيوم | مطاط النتريل | ستانلس ستيل 1Cr18Ni9Ti | P | - | 0.4 | 02 | TL0515.10-201268 |
| 1～16 | 1.8 | 25 | 20 | ألومنيوم | مطاط النتريل | ستانلس ستيل 1Cr18Ni9Ti | I | G1/4 | 0.4 | 01 | TL0515.10-212265 |
| 1～16 | 1.8 | 25 | 20 | ألومنيوم | مطاط النتريل | ستانلس ستيل 1Cr18Ni9Ti | P | - | 0.4 | 02 | TL0515.10-212268 |
| 5～25 | 1.6 | 34 | 20 | ألومنيوم | مطاط النتريل | ستانلس ستيل 1Cr18Ni9Ti | I | G1/4 | 0.4 | 01 | TL0515.10-230265 |
| 5～25 | 1.6 | 34 | 20 | ألومنيوم | مطاط النتريل | ستانلس ستيل 1Cr18Ni9Ti | P | - | 0.4 | 02 | TL0515.10-230268 |
ملاحظة: في العمل الفعلي، لا يمكن حتى للضغط الذروي القصير أن يتجاوز هذه القيمة.
⓬ I-الواجهة هي خيط داخلي P-الواجهة هي شفة.
⓭ المواصفات لحلقة إحكام GLydring.
01
02
03
س: هل يمكنك تقديم عينات مجانية؟
ج: نعم، ولكن ذلك يعتمد على المنتجات، يرجى الاتصال بنا ina@pneuhydr.com أو واتساب 0086 15168536055
س: ما هو نطاق عملك؟
ج: نطاق عملنا هوخدمة المصدرين لقطع الغيار الأتمتة بحاوية كاملة، وبيعأسطوانات هوائية، معالجة مصدر الهواء، صمامات لولبية،صمامات هوائية،صمامات آلية، صمامات نحاسية، صمامات هيدروليكية، أسطوانات هيدروليكية، وصلات هواء وزيت مقياس ضغط إلخ.
س:ما هي أنواع المنتجات التي يمكنك صنعها؟ج: يمكننا صنع العديد من أنواع الفولاذ المقاوم للصدأ
,النحاس، الألومنيوم معالجة المواد.مثل الضغط العاليصمامات / صمامات لولبية / صمامات كهربائية /صمامات مياه/ صمامات هوائية/أسطوانات هوائية/صمامات هيدروليكية/مراكم هيدروليكيةمنتجات وما إلى ذلك.س: هل يمكن تصنيع المنتج بشعارنا وعلامتنا التجارية؟ج: نعم، بالطبع، يمكننا صنعه. نحن موردون لـ OEM لسنوات ومتخصصون في التصنيع. ولكن يجب عليك منحنا الإذن إذا كان ذلك ممكنًا.
س: هل يمكنك توفير سلع أصلية من ماركات هوائية وهيدروليكية شهيرة؟
ج: نعم، يمكننا توريد مثل Festo، Smc، Ckd، Burket، Hydac، Rexroth، SMS، RSMT، Marsh، Endress+Hauser إلخ.
س:
هل هناك ضمان متاح؟
نقطة التركيز س: هل الموصل بالنظام البريطاني أم المتري؟ ما الفرق بين خيوط PT و NPT و G؟
ج:
خيط G أسطواني ولا يغلق نفسه، ويتطلب حشوات إضافية لمنع التسرب. PT و NPT مخروطيان، وتصبح الخيوط الداخلية والخارجية أضيق وأضيق عند شدها. يتم تحقيق الإغلاق من خلال تشوه الخيوط، وعادة ما يتم استخدام مانع التسرب أو الشريط معًا لتعزيز تأثير الإغلاق.
خيط G هو أنبوب مستقيم أسطواني يستخدم للوصلات غير المغلقة؛ خيط PT هو أنبوب مخروطي يعتمد على تشوه وإغلاق الخيط نفسه؛ NPT هو أيضًا أنبوب مخروطي بزاوية مقطع سن 60 درجة، ويستخدم بشكل أساسي في أمريكا الشمالية. س: كيف تحول وحدات الضغط: MPa، bar، psi، kg/cm ²؛؟
ج: 1MPa=10bar≈145psi≈10kg
س: ما الذي يسبب عادة احتراق ملفات الصمام اللولبي؟
ج: جهد وتردد غير صحيحين، تبديل متكرر، دخول رأس الطيار إلى السائل، مشكلة في قلب الصمام والزنبرك،
بيئة
حارة، اهتزاز شديد إلخ.س: ما الذي يجب ملاحظته للمكونات الهوائية في البيئات ذات درجات الحرارة العالية أو شديدة البرودة؟
نقطة التركيز تدابير مضادة لبيئة درجات الحرارة العالية
| تدابير مضادة لبيئة البرد الشديد | الأختام | مطاط الفلور، PTFE |
| مطاط النتريل منخفض الحرارة، مطاط السيليكون، البولي يوريثين | التشحيم | شحم صناعي عالي الحرارة (منخفض التطاير) |
| شحم منخفض الحرارة (نقطة انسكاب منخفضة، لزوجة منخفضة) | معالجة إمداد الهواء | تعزيز التبريد، إزالة المياه بكفاءة |
| تجفيف نقطة الندى المنخفضة للغاية (تبريد + نوع الامتزاز)، تتبع الحرارة | المكونات المعدنية | تخصيص مساحة تمدد |
| اختر مواد ذات متانة في درجات الحرارة المنخفضة، منع التسرب بسبب الانكماش البارد | مكونات التحكم | ملفات عالية المقاومة للحرارة، تبديد الحرارة، استهلاك طاقة منخفض |
| تركيب صناديق العزل، تسخين موضعي، منع التكثيف البارد | التركيب | الابتعاد عن مصادر الحرارة، إضافة ألواح عزل حراري |
| تجنب التعرض للرياح والثلج، لف بمواد عزل حراري |
