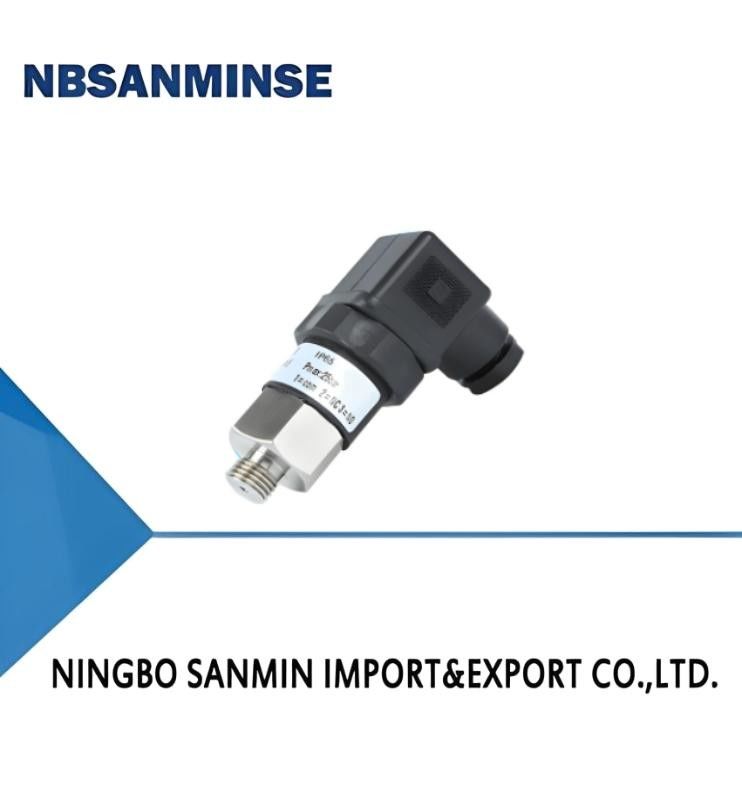

TL5228 جهاز تحكم ضغط مفتاح الضغط البحري
اتصل شخص : Ina Chen
رقم الهاتف : 0086-15168536055
ال WhatsApp : +8615168536055
| مكان المنشأ: | الصين | اسم العلامة التجارية: | NBSANMINSE |
|---|---|---|---|
| إصدار الشهادات: | CE | رقم الموديل: | MS-T50 |
|
معلومات تفصيلية |
|||
| Error: | 3% set value | Medium temp.: | -20-85℃ |
|---|---|---|---|
منتوج وصف
1المبدأ والبنية
يحتوي مفتاح الضغط / جهاز ضبط الضغط MS-T50 (الرائعة) على مسدس مدمج متصل بربع. عندما يتغير الضغط ، تتغير كمية توسع الربيع وتقلصه وفقًا لذلك.عندما يصل الضغط إلى القيمة المحددة، فإنه سيؤدي إلى تشغيل الهيكل الميكانيكي المحدد مسبقا وإرسال إشارة التبديل.
2الخصائص
مفتاح الضغط/المراقب MS-T50 (الرائعة) له بنية صغيرة، ويستخدم سدادات DN القياسية، وسهلة للأسلاك، ولها نطاق قياس واسع.جهات اتصال محددة مفتوحة أو مغلقة عادةيمكن استخدامها لقياس ضغط الماء والزيت.
3المعلمات التقنية
| نطاق القياس | الرجاء الرجوع إلى الجدول أدناه للحصول على تفاصيل |
|---|---|
| تأخير | 10-20% من القيمة المحددة (25% -35%, 1% -5% اختياري) |
| خطأ | 3% من القيمة المحددة |
| الناتج | طلاء الذهب على الاتصالات المفتوحة بشكل طبيعي والمغلقة بشكل طبيعي ≤ DC 42V، 1A ≤ DC 115V،0.15أ ≤ AC 42V,3A ≤ 125 فولت، 3A ≤ AC 250V،0.5أ |
| درجة حرارة متوسطة | -20-85 درجة مئوية |
| حماية وحماية | IP65 |
| الاتصال | أسلاك المحطة |
| المواد | الحجاب: NBR البستن: البستن الصلب مع ختم NBR اتصالات العملية: الصلب المقوى/الصلب المقاوم للصدأ القشرة: البلاستيك الهندسي |
4، جدول الاختيار
| مادة الواجهة | النموذج | ** الضغط المسموح به (بار) | نطاق الإعداد (بار) | خطأ | الإستيرزيس الثابت | الوزن (كيلوغرام) |
|---|---|---|---|---|---|---|
| فيلم | (إم إس-تي 50-02)5 | 25 | 0.2....2.5 | 3% | عشرة بالمئة 20% من القيمة المحددة 25٪ 35% من القيمة المحددة (اختياري) واحد في المئة 5% من القيمة المحددة (اختياري) |
0.1 |
| فيلم | MS-T50-005 | 25 | 0.8....5 | 3% | عشرة بالمئة 20% من القيمة المحددة 25٪ 35% من القيمة المحددة (اختياري) واحد في المئة 5% من القيمة المحددة (اختياري) |
0.1 |
| فيلم | MS-T50-012 | 25 | 1....12 | 3% | عشرة بالمئة 20% من القيمة المحددة 25٪ 35% من القيمة المحددة (اختياري) واحد في المئة 5% من القيمة المحددة (اختياري) |
0.1 |
| فيلم | MS-T50-050 | 200 | 5....50 | 3% | عشرة بالمئة 20% من القيمة المحددة 25٪ 35% من القيمة المحددة (اختياري) واحد في المئة 5% من القيمة المحددة (اختياري) |
0.1 |
| المكبس | MS-T50-100 | 200 | 10....100 | 3% | عشرة بالمئة 20% من القيمة المحددة 25٪ 35% من القيمة المحددة (اختياري) واحد في المئة 5% من القيمة المحددة (اختياري) |
0.1 |
| المكبس | MS-T50-200 | 300 | 20....200 | 3% | عشرة بالمئة 20% من القيمة المحددة 25٪ 35% من القيمة المحددة (اختياري) واحد في المئة 5% من القيمة المحددة (اختياري) |
0.1 |
| MS-T50- | 012 | م | M12 | هـ | ج | أوضح |
| MS-T50- | ||||||
| 02.5 | ||||||
| 005 | ||||||
| 012 | ||||||
| 050 | ||||||
| 100 | ||||||
| 200 | ||||||
| T | النحاس | |||||
| (ل) | الصلب | |||||
| إكس | الصلب المقاوم للصدأ 304L | |||||
| G12 | خيط الواجهة G1/2 | |||||
| G14 | خيط الواجهة G1/4 | |||||
| N14 | خيط الواجهة NPT1/4 | |||||
| M14 | خيط واجهة M14 * 1.5 | |||||
| M20 | خيط واجهة M20 * 1.5 | |||||
| هـ | خيط الواجهة الخيط الخارجي | |||||
| R | الخروج المفتوح عادة + المغلق عادة |
5مخطط الأسلاك
6الرسم الأبعاد
7موقع التثبيت
8الوسائط المطبقة
9طريقة التكيف
** الخطوة: Use a screwdriver to loosen the fixing nut of the protective cover and remove the protective cover and female plug (do not rotate the Husman connector left and right when removing to avoid breaking the internal circuit).
الخطوة الثانية: ضبط حجم نقطة مفتاح الضغط مع مفك المسامير كما هو موضح في الرسم البياني، وزيادة في اتجاه عقارب الساعة وتقليصها في اتجاه عقارب الساعة.
