تفاصيل المنتج:
|
| خطأ: | 3 ٪ القيمة المحددة | درجة حرارة متوسطة.: | -20-85 ℃ |
|---|---|---|---|
| ضمان: | 1 سنة | طلب: | حماية تلقائية لتخفيف الضغط |
| إبراز: | تحكم مفاتيح الضغط المدمجة,تحكم مفاتيح الضغط الرائعة |
||
1المبدأ والبنية

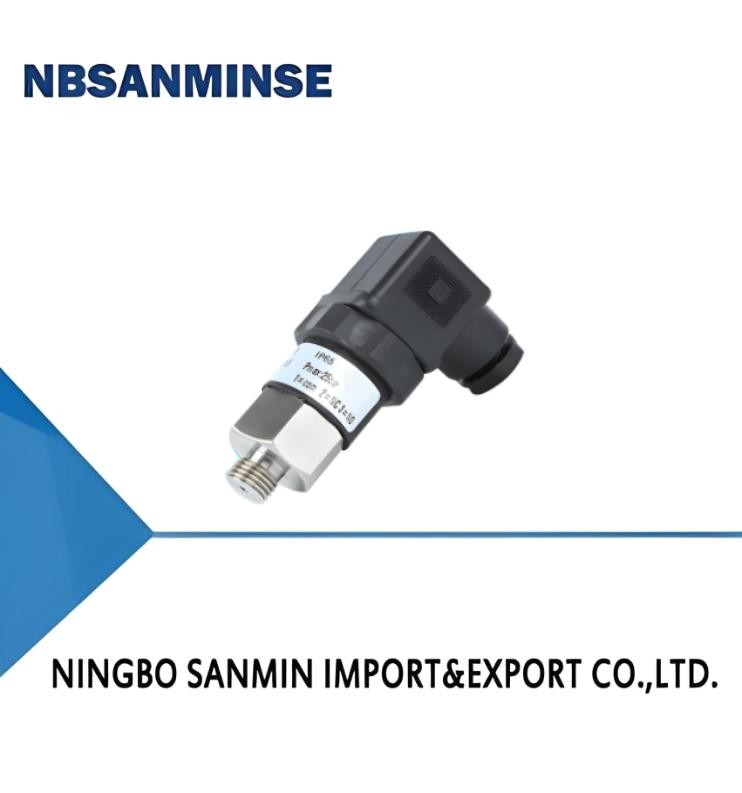

يحتوي مفتاح الضغط / جهاز ضبط الضغط MS-T50 (الرائعة) على مسدس مدمج متصل بربع. عندما يتغير الضغط ، تتغير كمية توسع الربيع وتقلصه وفقًا لذلك.عندما يصل الضغط إلى القيمة المحددة، فإنه سيؤدي إلى تشغيل الهيكل الميكانيكي المحدد مسبقا وإرسال إشارة التبديل.
2الخصائص
مفتاح الضغط/المراقب MS-T50 (الرائعة) له بنية صغيرة، ويستخدم سدادات DN القياسية، وسهلة للأسلاك، ولها نطاق قياس واسع.جهات اتصال محددة مفتوحة أو مغلقة عادةيمكن استخدامها لقياس ضغط الماء والزيت.
3المعلمات التقنية
| نطاق القياس | الرجاء الرجوع إلى الجدول أدناه للحصول على تفاصيل |
|---|---|
| تأخير | 10-20% من القيمة المحددة (25% -35%, 1% -5% اختياري) |
| خطأ | 3% من القيمة المحددة |
| الناتج | طلاء الذهب على الاتصالات المفتوحة بشكل طبيعي والمغلقة بشكل طبيعي ≤ DC 42V، 1A ≤ DC 115V،0.15أ ≤ AC 42V,3A ≤ 125 فولت، 3A ≤ AC 250V،0.5أ |
| درجة حرارة متوسطة | -20-85 درجة مئوية |
| حماية وحماية | IP65 |
| الاتصال | أسلاك المحطة |
| المواد | الحجاب: NBR البستن: البستن الصلب مع ختم NBR اتصالات العملية: الصلب المقوى/الصلب المقاوم للصدأ القشرة: البلاستيك الهندسي |
4، جدول الاختيار
| مادة الواجهة | النموذج | ** الضغط المسموح به (بار) | نطاق الإعداد (بار) | خطأ | الإستيرزيس الثابت | الوزن (كيلوغرام) |
|---|---|---|---|---|---|---|
| فيلم | (إم إس-تي 50-02)5 | 25 | 0.2....2.5 | 3% | عشرة بالمئة 20% من القيمة المحددة 25٪ 35% من القيمة المحددة (اختياري) واحد في المئة 5% من القيمة المحددة (اختياري) |
0.1 |
| فيلم | MS-T50-005 | 25 | 0.8....5 | 3% | عشرة بالمئة 20% من القيمة المحددة 25٪ 35% من القيمة المحددة (اختياري) واحد في المئة 5% من القيمة المحددة (اختياري) |
0.1 |
| فيلم | MS-T50-012 | 25 | 1....12 | 3% | عشرة بالمئة 20% من القيمة المحددة 25٪ 35% من القيمة المحددة (اختياري) واحد في المئة 5% من القيمة المحددة (اختياري) |
0.1 |
| فيلم | MS-T50-050 | 200 | 5....50 | 3% | عشرة بالمئة 20% من القيمة المحددة 25٪ 35% من القيمة المحددة (اختياري) واحد في المئة 5% من القيمة المحددة (اختياري) |
0.1 |
| المكبس | MS-T50-100 | 200 | 10....100 | 3% | عشرة بالمئة 20% من القيمة المحددة 25٪ 35% من القيمة المحددة (اختياري) واحد في المئة 5% من القيمة المحددة (اختياري) |
0.1 |
| المكبس | MS-T50-200 | 300 | 20....200 | 3% | عشرة بالمئة 20% من القيمة المحددة 25٪ 35% من القيمة المحددة (اختياري) واحد في المئة 5% من القيمة المحددة (اختياري) |
0.1 |
| MS-T50- | 012 | م | M12 | هـ | ج | أوضح |
| MS-T50- | ||||||
| 02.5 | ||||||
| 005 | ||||||
| 012 | ||||||
| 050 | ||||||
| 100 | ||||||
| 200 | ||||||
| T | النحاس | |||||
| (ل) | الصلب | |||||
| إكس | الصلب المقاوم للصدأ 304L | |||||
| G12 | خيط الواجهة G1/2 | |||||
| G14 | خيط الواجهة G1/4 | |||||
| N14 | خيط الواجهة NPT1/4 | |||||
| M14 | خيط واجهة M14 * 1.5 | |||||
| M20 | خيط واجهة M20 * 1.5 | |||||
| هـ | خيط الواجهة الخيط الخارجي | |||||
| R | الخروج المفتوح عادة + المغلق عادة |
5مخطط الأسلاك
6الرسم الأبعاد
7موقع التثبيت
8الوسائط المطبقة
9طريقة التكيف
** الخطوة: Use a screwdriver to loosen the fixing nut of the protective cover and remove the protective cover and female plug (do not rotate the Husman connector left and right when removing to avoid breaking the internal circuit).
الخطوة الثانية: ضبط حجم نقطة مفتاح الضغط مع مفك المسامير كما هو موضح في الرسم البياني، وزيادة في اتجاه عقارب الساعة وتقليصها في اتجاه عقارب الساعة.
س: هل يمكن أن تقدم العينات المجانية ؟
أ: نعم، لكن هذا يعتمد على المنتجات الرجاء الاتصال بنا ina@pneuhydr.com أو على واتساب 0086 15168536055
س: ما هو نطاق عملك ؟
ج: نطاق عملنا هوخدمة أجزاء التشغيل الآلي للمصدر مع حاوية كاملة وبيعأسطوانة الهواء ، معالجة مصدر الهواء ، صمام الكهربائي ،صمام الهواءصمام المحركصمام نحاسي، صمام هيدروليكي، أسطوانة هيدروليكية، الهواء والنفطالارتباط، مقياس الضغطوهلم جرا
س:Wما نوع المنتجات التي يمكنك صنعها ؟
ج: يمكننا صنع العديد من أنواع الفولاذ المقاوم للصدأ, النحاس، الألومنيوممعالجة الموادمثل عاليةالضغط صمام / صمام الكهرباء / صمام الكهرباءصمام الماءصمام هوائي/أسطوانة الهواء/صمام هيدروليكي/تجميع هيدروليكيالمنتجات وما إلى ذلك.
س: هل يمكن تصنيع المنتج مع شعارنا وعلامتنا التجارية ؟
ج: نعم ، بالطبع يمكننا صنعها. نحن مورّد OEM لسنوات ومهنيون في صنعها. ولكنك بحاجة إلى إعطائنا الإذن إذا كان ذلك ممكناً.
س: هل يمكنك توفير المنتجات الأصلية الشهيرة للآلات الهوائية والهيدروليكية ؟
ج: نعم، يمكننا توفير مثل فيستو، سمك، سي كيد، بوركيت، هيدك، ريكسروث، سيمنز، روزمونت، مارش، إندريس + هاوزر الخ
س: هل هناك ضمان متاح؟
ج: نعم، عادة المنتجات هي سنة واحدة ضمان الجودة.
س: هل هو في النظام البريطاني أو المتري؟ ما هو الفرق بين PT، NPT، و G الخيوط؟
أ: الخيط G أسطواني ولا يغلق نفسه ، مما يتطلب غطاءات إضافية لمنع التسرب. PT و NPT مخروط ،والخيوط الداخلية والخارجية تصبح أكثر تشدّداً عند تشديديتم تحقيق الختم من خلال تشوه الخيوط ، وعادة ما يستخدم مواد الختم أو الشريط جنبا إلى جنب لتعزيز تأثير الختم
الخيط G هو أنبوب أسطواني مستقيم يستخدم للاتصالات غير المغلقة؛ الخيط PT هو أنبوب مخروط يعتمد على تشوه وتسجيل الخيط نفسه.NPT هو أيضا أنبوب مخروط مع زاوية ملف تعريف الأسنان من 60 درجة، تستخدم بشكل رئيسي في أمريكا الشمالية
س: كيفية تحويل وحدات الضغط: MPa، bar، psi، kg/cm2؟
ج: 1MPa=10bar≈145psi≈10kg
س: ما الذي يسبب عادةً إرهاق لفائف الصمامات الكهربائية؟
الجواب:جهد غير صحيح و هرتز، التبديل المتكرر، رأس الطيار يدخل السائل، قلب الصمام ومشكلة الربيع،البيئة الحرارة، الاهتزازات الثقيلة، الخ
س: ما الذي يجب ملاحظته عن المكونات الهوائية في بيئات ذات درجات حرارة عالية أو باردة للغاية؟
| نقطة التركيز | التدابير المضادة للبيئة عالية الحرارة | التدابير المضادة للبيئة الباردة للغاية |
| الأختام | المطاط الفلور، PTFE | نيتريل منخفض الحرارة، مطاط السيليكون، بولي يوريثان |
| التشحيم | الدهون الاصطناعية عالية درجة الحرارة (التقلب المنخفض) | الدهون ذات درجة حرارة منخفضة (نقطة صب منخفضة ، لزجة منخفضة) |
| معالجة إمدادات الهواء | تعزيز التبريد، إزالة المياه بكفاءة | تجفيف منخفضة جداً (التبريد + نوع الامتصاص) ، تعقب الحرارة |
| المكونات المعدنية | تصريح توسيع الاحتياطي | اختيار المواد مع صلابة درجة حرارة منخفضة، ومنع التسرب بسبب الانكماش البارد |
| مكونات التحكم | لفائف عالية المقاومة للحرارة ، تبديد الحرارة ، استهلاك طاقة منخفض | تثبيت صناديق العزل، التدفئة المحلية، منع التكثيف البارد |
| التثبيت | ابق بعيداً عن مصادر الحرارة، أضف لوحات عازلة حرارية | تجنب التعرض للرياح والثلوج، وتغليف مع مواد العزل الحراري |
