تفاصيل المنتج:
|
| عنصر التبديل: | microswitch | درجة الحرارة المحيطة.: | －5 ℃～ 50 ℃ |
|---|---|---|---|
| درجة حرارة متوسطة.: | 0°100°C | خطأ التكرار: | ≤1.5 ٪ |
| طلب: | جهاز حماية تخفيف الضغط التلقائي | ||
| إبراز: | جهاز تحكم لضغط جهاز استشعار المكبس,0.3-40MPa مراقب مفاتيح الضغط |
||
نظرة عامة

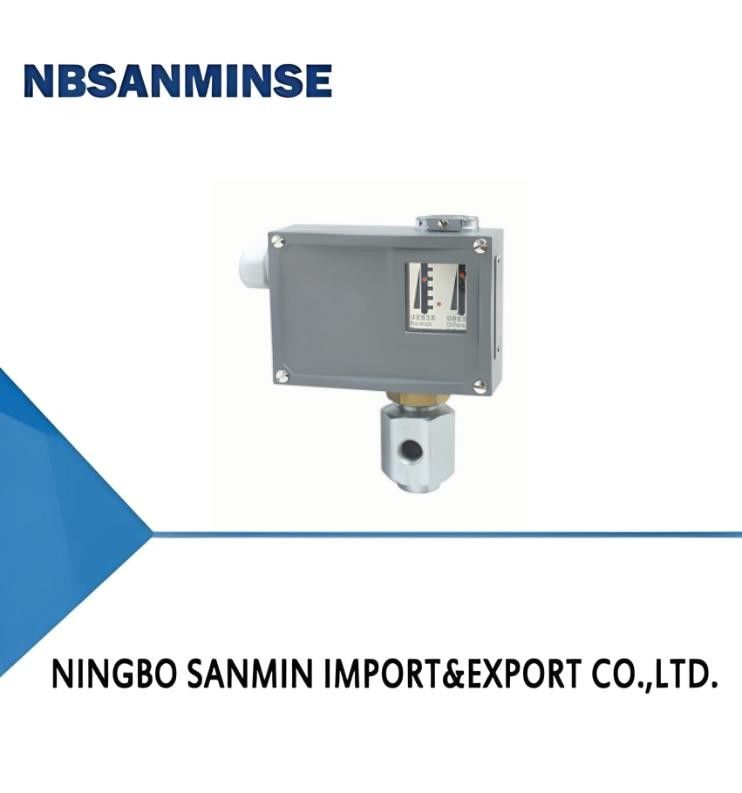

يعتمد مفتاح الضغط/وحدة التحكم في الضغط TL0402 على مستشعر من نوع المكبس مع منفذ تصريف، والذي يمكن استخدامه للزيوت الهيدروليكية المحايدة والوسائط الأخرى.
قيمة ضبط مفتاح الضغط/وحدة التحكم في الضغط TL0402 قابلة للتعديل، مع نطاق ضبط من 0.3-40 ميجا باسكال.
الأداء الفني الرئيسي
| عنصر التبديل | مفتاح دقيق |
|---|---|
| درجات الحماية التي يوفرها الغلاف | IP65 (متوافق مع DIN40050 ويعادل IP65 في GB4208) |
| درجة حرارة البيئة المحيطة | -5 درجة مئوية ~ 50 درجة مئوية |
| درجة حرارة الوسط | 0 ~ 100 درجة مئوية |
| موضع التركيب | واجهة الضغط عمودية لأسفل (تسمح بميل 15 درجة) |
| أداء مقاومة الاهتزاز | TL0402: 40 م/ث²TL0403: 20 م/ث²خطأ التكرار30 |
| سعة التلامس | تيار متردد 220 فولت 6 أمبير (مقاوم) |
| المواصفات | فرق التبديل غير قابل للتعديل |
نطاق ضبط قيمة الضبط (ميجا باسكال)
فرق التبديل لا يزيد عن (ميجا باسكال)
| الضغط المسموح به ① (ميجا باسكال) | تردد التبديل/دقيقة | مادة مستشعر الضغط | السن الداخلي للواجهة | الوزن (كجم) | رقم رسم الأبعاد الخارجية | رقم كتالوج الطلب | الغلاف | المكبس | |
|---|---|---|---|---|---|---|---|---|---|
| 0.3 ~ 4 | 0.3 | ||||||||
| 16 | 30 | فولاذ مجلفن | فولاذ | G1/4 | 0.9 | 01 | TL0403.70-216019 | ملاحظة: في العمل الفعلي، حتى ذروة الضغط القصيرة لا يمكن أن تتجاوز | 0.6 |
| 16 | 30 | فولاذ مجلفن | فولاذ | G1/4 | 0.9 | 01 | TL0403.70-216019 | ملاحظة: في العمل الفعلي، حتى ذروة الضغط القصيرة لا يمكن أن تتجاوز | 0.9 |
| 30 | TL0403.70-216019 | فولاذ | فولاذ | G1/4 | 0.9 | 01 | TL0403.70-216019 | ملاحظة: في العمل الفعلي، حتى ذروة الضغط القصيرة لا يمكن أن تتجاوز | 1.2 |
| 30 | 30 | فولاذ | فولاذ | G1/4 | 0.9 | 01 | TL0403.70-216019 | ملاحظة: في العمل الفعلي، حتى ذروة الضغط القصيرة لا يمكن أن تتجاوز | 2 |
| 80 | 30 | فولاذ مجلفن | فولاذ | G1/4 | 0.9 | 01 | TL0403.70-216019 | ملاحظة: في العمل الفعلي، حتى ذروة الضغط القصيرة لا يمكن أن تتجاوز | 2.2 |
| 80 | 30 | فولاذ مجلفن | فولاذ | G1/4 | 0.9 | 01 | TL0403.70-216019 | ملاحظة: في العمل الفعلي، حتى ذروة الضغط القصيرة لا يمكن أن تتجاوز | نطاق ضبط قيمة الضبط (ميجا باسكال) |
فرق التبديل لا يزيد عن (ميجا باسكال)
| الضغط المسموح به ① (ميجا باسكال) | تردد التبديل/دقيقة | مادة مستشعر الضغط | السن الداخلي للواجهة | الوزن (كجم) | رقم رسم الأبعاد الخارجية | رقم كتالوج الطلب | الغلاف | المكبس | |
|---|---|---|---|---|---|---|---|---|---|
| 0.3 ~ 4 | 0.3 | ||||||||
| 16 | 30 | فولاذ مجلفن | فولاذ | G1/4 | 0.9 | 01 | TL0402.00-216019 | ملاحظة: في العمل الفعلي، حتى ذروة الضغط القصيرة لا يمكن أن تتجاوز | 0.8 |
| 16 | 30 | فولاذ مجلفن | فولاذ | G1/4 | 0.9 | 01 | TL0402.00-216019 | ملاحظة: في العمل الفعلي، حتى ذروة الضغط القصيرة لا يمكن أن تتجاوز | 1.2 |
| 30 | 30 | فولاذ | فولاذ | G1/4 | 0.9 | 01 | TL0402.00-216019 | ملاحظة: في العمل الفعلي، حتى ذروة الضغط القصيرة لا يمكن أن تتجاوز | 1.6 |
| 30 | 30 | فولاذ | فولاذ | G1/4 | 0.9 | 01 | TL0402.00-216019 | ملاحظة: في العمل الفعلي، حتى ذروة الضغط القصيرة لا يمكن أن تتجاوز | 2.6 |
| 80 | 30 | فولاذ مجلفن | فولاذ | G1/4 | 0.9 | 01 | TL0402.00-216019 | ملاحظة: في العمل الفعلي، حتى ذروة الضغط القصيرة لا يمكن أن تتجاوز | 3.5 |
| 80 | 30 | فولاذ مجلفن | فولاذ | G1/4 | 0.9 | 01 | TL0402.00-216019 | ملاحظة: في العمل الفعلي، حتى ذروة الضغط القصيرة لا يمكن أن تتجاوز | نطاق ضبط قيمة الضبط (ميجا باسكال) |
فرق التبديل لا يزيد عن (ميجا باسكال)
| الضغط المسموح به ① (ميجا باسكال) | تردد التبديل/دقيقة | مادة مستشعر الضغط | السن الداخلي للواجهة | الوزن (كجم) | رقم رسم الأبعاد الخارجية | رقم كتالوج الطلب | الغلاف | المكبس | |
|---|---|---|---|---|---|---|---|---|---|
| 0.3 ~ 4 | 0.3 | ||||||||
| 16 | 30 | فولاذ مجلفن | فولاذ | G1/4 | 0.9 | 01 | TL0403.70-216019 | ملاحظة: في العمل الفعلي، حتى ذروة الضغط القصيرة لا يمكن أن تتجاوز | 0.5 |
| 16 | 30 | فولاذ مجلفن | فولاذ | G1/4 | 0.9 | 01 | TL0403.70-216019 | ملاحظة: في العمل الفعلي، حتى ذروة الضغط القصيرة لا يمكن أن تتجاوز | 0.7 |
| 30 | 30 | فولاذ | فولاذ | G1/4 | 0.9 | 01 | TL0403.70-216019 | ملاحظة: في العمل الفعلي، حتى ذروة الضغط القصيرة لا يمكن أن تتجاوز | 1 |
| 30 | 30 | فولاذ | فولاذ | G1/4 | 0.9 | 01 | TL0403.70-216019 | ملاحظة: في العمل الفعلي، حتى ذروة الضغط القصيرة لا يمكن أن تتجاوز | 1.5 |
| 80 | 30 | فولاذ مجلفن | فولاذ | G1/4 | 0.9 | 01 | TL0403.70-216019 | ملاحظة: في العمل الفعلي، حتى ذروة الضغط القصيرة لا يمكن أن تتجاوز | 1.8 |
| 80 | 30 | فولاذ مجلفن | فولاذ | G1/4 | 0.9 | 01 | TL0403.70-216019 | ملاحظة: في العمل الفعلي، حتى ذروة الضغط القصيرة لا يمكن أن تتجاوز | س: هل يمكنك تقديم عينات مجانية؟ |
ج: نعم،
ولكن ذلك يعتمد على المنتجات،
يرجى الاتصال بنا ina@pneuhydr.com أو واتساب 0086 15168536055 س: ما هو نطاق عملك؟ ج: نطاق عملنا هو
خدمة تصدير قطع الغيار الأتمتة بحاوية كاملة، وبيع
أسطوانة هوائية، معالجة مصدر الهواء، صمام لولبي،صمام هوائي،صمام كهربائي،صمام نحاسي، صمام هيدروليكي، أسطوانة هيدروليكية،وصلات هوائية وزيتية، مقياس ضغط إلخ.س:ما هي أنواع المنتجات التي يمكنك صنعها؟ج: يمكننا صنع العديد من أنواع الفولاذ المقاوم للصدأ،
النحاس، الألمنيوممعالجة المواد.مثل الضغط العالي
صمام / صمام لولبي / صمام كهربائي /صمام مياه / صمام هوائي/ أسطوانة هوائية/ صمام هيدروليكي / تراكم هيدروليكيمنتجات وما إلى ذلك. س: هل يمكن تصنيع المنتج بشعارنا وعلامتنا التجارية؟ج: نعم، بالطبع، يمكننا صنعه. نحن موردون مصنعون للمعدات الأصلية لسنوات ومتخصصون في الصنع. ولكن تحتاج إلى منحنا الإذن إذا كان ذلك ممكنًا.س: هل يمكنك توفير سلع أصلية من ماركات هوائية وهيدروليكية وأدوات شهيرة؟ج: نعم، يمكننا التوريد مثل Festo، SMC، CKD، Burket، Hydac، Rexroth، SMS، RSMT، Marsh، Endress+Hauser إلخ.س:هل هناك ضمان متاح؟ج: نعم، عادة ما يكون ضمان الجودة للمنتجات لمدة عام واحد.
س: هل الموصل بالنظام البريطاني أم المتري؟ ما الفرق بين خيوط PT و NPT و G؟
ج:
خيط G أسطواني ولا يغلق نفسه، ويتطلب حشوات إضافية لمنع التسرب. PT و NPT مخروطيان، وتصبح الخيوط الداخلية والخارجية أضيق وأضيق عند شدها. يتم تحقيق الإغلاق من خلال تشوه الخيوط، ويتم عادة استخدام مانع التسرب أو الشريط معًا لتعزيز تأثير الإغلاق.
خيط G هو أنبوب مستقيم أسطواني يستخدم للتوصيلات غير المغلقة؛ خيط PT هو أنبوب مخروطي يعتمد على تشوه وإغلاق الخيط نفسه؛ NPT هو أيضًا أنبوب مخروطي بزاوية مقطع سن 60 درجة، يستخدم بشكل أساسي في أمريكا الشمالية.
مطاط النتريل منخفض الحرارة، مطاط السيليكون، البولي يوريثين ج: 1 ميجا باسكال = 10 بار ≈ 145 رطل لكل بوصة مربعة ≈ 10 كجم
س: ما الذي يسبب عادة احتراق ملفات الصمام اللولبي؟
ج: جهد وتردد غير صحيحين، تبديل متكرر، دخول رأس الطيار إلى السائل، مشكلة في قلب الصمام والزنبرك،
بيئة حارة، اهتزاز شديد إلخ.
س:
ما الذي يجب ملاحظته للمكونات الهوائية في البيئات ذات درجات الحرارة العالية أو شديدة البرودة؟
نقطة التركيز
تدابير مضادة لبيئة درجات الحرارة العالية
تدابير مضادة لبيئة البرد الشديدالأختام مطاط الفلور، PTFE
مطاط النتريل منخفض الحرارة، مطاط السيليكون، البولي يوريثين التزييت
| شحم صناعي عالي الحرارة (منخفض التطاير) | شحم منخفض الحرارة (نقطة انسكاب منخفضة، لزوجة منخفضة) | معالجة إمداد الهواء |
| تعزيز التبريد، إزالة فعالة للمياه | تجفيف نقطة الندى المنخفضة للغاية (نوع التبريد + الامتزاز)، تتبع الحرارة | المكونات المعدنية |
| احتياطي مساحة التمدد | اختر مواد ذات صلابة في درجات الحرارة المنخفضة، منع التسرب بسبب الانكماش البارد | مكونات التحكم |
| ملفات عالية المقاومة للحرارة، تبديد الحرارة، استهلاك طاقة منخفض | تركيب صناديق العزل، تسخين موضعي، منع التكثيف البارد | التركيب |
| الابتعاد عن مصادر الحرارة، إضافة ألواح عزل حراري | تجنب التعرض للرياح والثلج، لف بمواد عزل حراري | |
