تفاصيل المنتج:
|
| لزوجة العمل: | <1 × 10－3m2/s | درجة الحرارة المحيطة.: | －25 ℃～ 55 ℃ |
|---|---|---|---|
| درجة حرارة متوسطة.: | 0 ～ 95 ℃ | خطأ التكرار: | ≤1.5 ٪ |
| ضمان: | 1 سنة | ||
| إبراز: | جهاز تحكم لتحويل ضغط أجهزة الاستشعار,جهاز تحكم مفتاح الضغط القابل للتعديل |
||
نظرة عامة

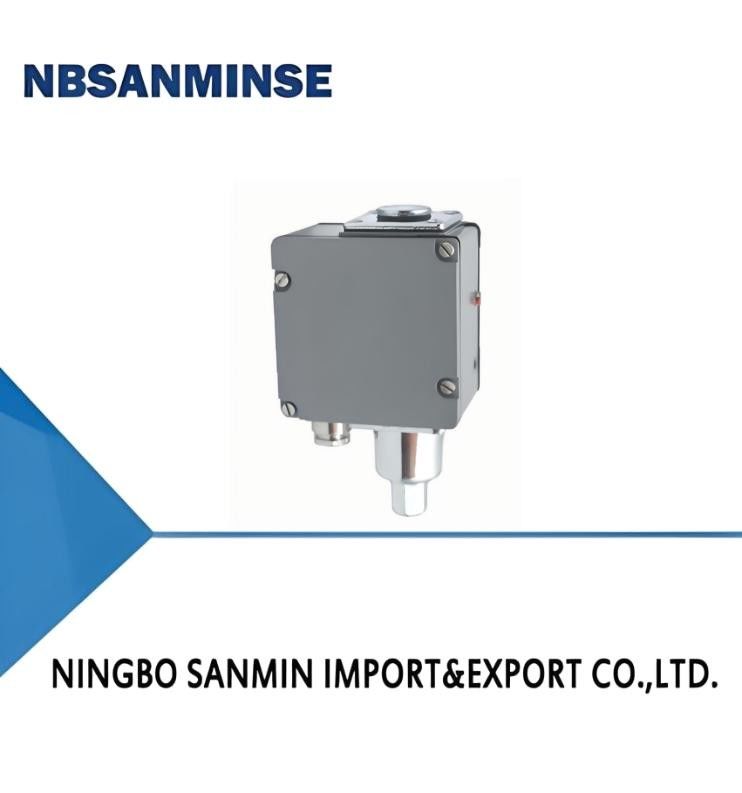

يعتمد مفتاح/وحدة التحكم في الضغط TL5238 على مستشعر منفاخي، والذي يمكن استخدامه للغازات المحايدة مثل الهواء والبخار، وكذلك الوسائط السائلة مثل الماء، والمبرد، والزيت.
قيمة ضبط مفتاح الضغط/وحدة التحكم في الضغط TL5238 قابلة للتعديل، بنطاق 0-2 ميجا باسكال. الغلاف مصنوع من الألومنيوم المصبوب وهو مقاوم للماء.
الأداء الفني الرئيسي
| لزوجة التشغيل | <1×10－3m2/s |
|---|---|
| درجات الحماية التي يوفرها الغلاف | IP65 |
| درجة حرارة البيئة المحيطة | －25℃～55℃ |
| درجة حرارة الوسط | 0～95℃ |
| خطأ التكرار | ≤1.5% |
| سعة التلامس | Vmax=380V AC Imax=6A(مقاوم)Pmax=600VA |
المواصفات
فرق التبديل غير قابل للتعديل (مفتاح ميكرو أحادي القطب مزدوج الرمي)
| نطاق ضبط قيمة الضبط (ميجا باسكال) | فرق التبديل لا يزيد عن (ميجا باسكال) | **الضغط المسموح به ① (ميجا باسكال) | تردد التبديل/الدقيقة | مادة استشعار الضغط | السن الداخلي للوصلة | رقم رسم الأبعاد الخارجية | كتالوج رمز الطلب | |
|---|---|---|---|---|---|---|---|---|
| الغلاف | أنبوب متموج | |||||||
| 0～0.1 | 0.003 | 1.2 | 20 | نحاس hpb59-1 | فولاذ مقاوم للصدأ 1Cr18 Ni9Ti | G1/4 | 01 | TL5238.10-110066 |
| 0～0.2 | 0.004 | 1.2 | 20 | نحاس hpb59-1 | فولاذ مقاوم للصدأ 1Cr18 Ni9Ti | G1/4 | 01 | TL5238.10-112066 |
| 0.02～0.4 | 0.008 | 1.2 | 20 | نحاس hpb59-1 | فولاذ مقاوم للصدأ 1Cr18 Ni9Ti | G1/4 | 01 | TL5238.10-151066 |
| 0.02～0.6 | 0.01 | 1.2 | 20 | نحاس hpb59-1 | فولاذ مقاوم للصدأ 1Cr18 Ni9Ti | G1/4 | 01 | TL5238.10-152066 |
| 0.03～0.8 | 0.012 | 1.8 | 20 | نحاس hpb59-1 | فولاذ مقاوم للصدأ 1Cr18 Ni9Ti | G1/4 | 01 | TL5238.10-157066 |
| 0.03～1.0 | 0.015 | 2.0 | 20 | نحاس hpb59-1 | فولاذ مقاوم للصدأ 1Cr18 Ni9Ti | G1/4 | 01 | TL5238.10-158066 |
| 0.05～1.6 | 0.025 | 2.5 | 20 | نحاس hpb59-1 | فولاذ مقاوم للصدأ 1Cr18 Ni9Ti | G1/4 | 01 | TL5238.10-167066 |
| 0.05～2.0 | 0.03 | 3.5 | 20 | نحاس hpb59-1 | فولاذ مقاوم للصدأ 1Cr18 Ni9Ti | G1/4 | 01 | TL5238.10-168066 |
فرق التبديل قابل للتعديل (مفتاح ميكرو أحادي القطب مزدوج الرمي)
| نطاق ضبط قيمة الضبط (ميجا باسكال) | فرق التبديل لا يزيد عن (ميجا باسكال) | **الضغط المسموح به ① (ميجا باسكال) | تردد التبديل/الدقيقة | مادة استشعار الضغط | السن الداخلي للوصلة | رقم رسم الأبعاد الخارجية | كتالوج رمز الطلب | |
|---|---|---|---|---|---|---|---|---|
| الغلاف | أنبوب متموج | |||||||
| 0～0.1 | 0.008 | 1.2 | 20 | نحاس hpb59-1 | فولاذ مقاوم للصدأ 1Cr18 Ni9Ti | G1/4 | 01 | TL5238.00-110066 |
| 0～0.2 | 0.01 | 1.2 | 20 | نحاس hpb59-1 | فولاذ مقاوم للصدأ 1Cr18 Ni9Ti | G1/4 | 01 | TL5238.00-112066 |
| 0.02～0.4 | 0.025 | 1.2 | 20 | نحاس hpb59-1 | فولاذ مقاوم للصدأ 1Cr18 Ni9Ti | G1/4 | 01 | TL5238.00-151066 |
| 0.02～0.6 | 0.03 | 1.2 | 20 | نحاس hpb59-1 | فولاذ مقاوم للصدأ 1Cr18 Ni9Ti | G1/4 | 01 | TL5238.00-152066 |
| 0.03～0.8 | 0.04 | 1.8 | 20 | نحاس hpb59-1 | فولاذ مقاوم للصدأ 1Cr18 Ni9Ti | G1/4 | 01 | TL5238.00-157066 |
| 0.03～1.0 | 0.05 | 2.0 | 20 | نحاس hpb59-1 | فولاذ مقاوم للصدأ 1Cr18 Ni9Ti | G1/4 | 01 | TL5238.00-158066 |
| 0.05～1.6 | 0.08 | 2.5 | 20 | نحاس hpb59-1 | فولاذ مقاوم للصدأ 1Cr18 Ni9Ti | G1/4 | 01 | TL5238.00-167066 |
| 0.05～2.0 | 0.12 | 3.5 | 20 | نحاس hpb59-1 | فولاذ مقاوم للصدأ 1Cr18 Ni9Ti | G1/4 | 01 | TL5238.00-168066 |
ملاحظة: في العمل الفعلي، لا يمكن أن يتجاوز الضغط الذروي حتى لو كان قصيرًا
س: هل يمكنك تقديم عينات مجانية؟
ج: نعم، ولكن ذلك يعتمد على المنتجات، يرجى الاتصال بنا ina@pneuhydr.com أو واتساب 0086 15168536055
س: ما هو نطاق عملك؟
ج: نطاق عملنا هوخدمة تصدير قطع الغيار الآلية مع حاوية كاملة، وبيعأسطوانة هوائية، معالجة مصدر الهواء، صمام لولبي،صمام هوائي،صمام آلي، صمام نحاسي، صمام هيدروليكي، أسطوانة هيدروليكية، وصلات هوائية وزيتية ،مقياس ضغط إلخ.
س:ما هي أنواع المنتجات التي يمكنك صنعها؟ج: يمكننا صنع العديد من أنواع الفولاذ المقاوم للصدأ
،النحاس، الألومنيوم معالجة المواد.مثل الضغط العاليصمام / صمام لولبي / صمام كهربائي /صمام مياه / صمام هوائي/ أسطوانة هوائية/ صمام هيدروليكي / تراكم هيدروليكيمنتجات وما إلى ذلك.س: هل يمكن تصنيع المنتج بشعارنا وعلامتنا التجارية؟ج: نعم، بالطبع، يمكننا صنعه. نحن موردون لمصنعي المعدات الأصلية لسنوات ومتخصصون في الصنع. ولكن تحتاج إلى منحنا الإذن إذا كان ذلك ممكنًا.س: هل يمكنك توفير سلع أصلية من ماركات هوائية وهيدروليكية شهيرة؟
ج: نعم، يمكننا توريد مثل Festo، Smc، Ckd، Burket، Hydac، Rexroth، SMS، RSMT، Marsh، Endress+Hauser إلخ.
س:
هل هناك ضمان متاح؟
ج: نعم، عادة ما يكون ضمان الجودة للمنتجات لمدة عام واحد.
تدابير مضادة لبيئة درجات الحرارة العالية ج:
خيط G أسطواني ولا يغلق نفسه، ويتطلب حشوات إضافية لمنع التسرب. PT و NPT مخروطيان، وتصبح الخيوط الداخلية والخارجية أضيق وأضيق عند شدها. يتم تحقيق الإغلاق من خلال تشوه الخيوط، وعادة ما يتم استخدام مانع التسرب أو الشريط معًا لتعزيز تأثير الإغلاق.
خيط G هو أنبوب مستقيم أسطواني يستخدم للوصلات غير المغلقة؛ خيط PT هو أنبوب مخروطي يعتمد على تشوه وإغلاق الخيط نفسه؛ NPT هو أيضًا أنبوب مخروطي بزاوية مقطع سن تبلغ 60 درجة، ويستخدم بشكل أساسي في أمريكا الشمالية.
س: كيف تحول وحدات الضغط: ميجا باسكال، بار، رطل لكل بوصة مربعة، كجم/سم ²؛؟ ج: 1 ميجا باسكال = 10 بار ≈ 145 رطل لكل بوصة مربعة ≈ 10 كجم
س: ما الذي يسبب عادة احتراق ملفات الصمام اللولبي؟
ج: جهد وتردد غير صحيحين، تبديل متكرر، دخول الرأس التجريبي للسائل، مشكلة في قلب الصمام والزنبرك،
بيئة
حارة، اهتزاز شديد، إلخ.
س:ما الذي يجب ملاحظته للمكونات الهوائية في البيئات ذات درجات الحرارة العالية أو شديدة البرودة؟ نقطة التركيز
تدابير مضادة لبيئة درجات الحرارة العالية تدابير مضادة لبيئة البرد الشديد
| الأختام | مطاط الفلور، PTFE | مطاط النتريل منخفض الحرارة، مطاط السيليكون، البولي يوريثين |
| التزييت | شحم صناعي عالي الحرارة (منخفض التطاير) | شحم منخفض الحرارة (نقطة صب منخفضة، لزوجة منخفضة) |
| معالجة إمداد الهواء | تعزيز التبريد، إزالة المياه بكفاءة | تجفيف نقطة الندى المنخفضة للغاية (تبريد + نوع الامتصاص)، تتبع الحرارة |
| المكونات المعدنية | توفير مساحة تمدد | اختر مواد ذات صلابة في درجات الحرارة المنخفضة، منع التسرب بسبب الانكماش البارد |
| مكونات التحكم | ملفات عالية المقاومة للحرارة، تبديد الحرارة، استهلاك طاقة منخفض | تركيب صناديق عازلة، تسخين موضعي، منع التكثيف البارد |
| التركيب | الابتعاد عن مصادر الحرارة، إضافة ألواح عزل حراري | تجنب التعرض للرياح والثلج، لف بمواد عازلة حرارياً |
