تفاصيل المنتج:
|
| خطأ التكرار: | 1.5% | خطأ في الإشارة: | ± 4٪ |
|---|---|---|---|
| ضمان: | 1 سنة | طلب: | حماية تلقائية لتخفيف الضغط |
| إبراز: | جهاز تحكم لتحويل الضغط في وضع واحد,اثنان جهاز تحكم لتحويل الضغط |
||
نظرة عامة

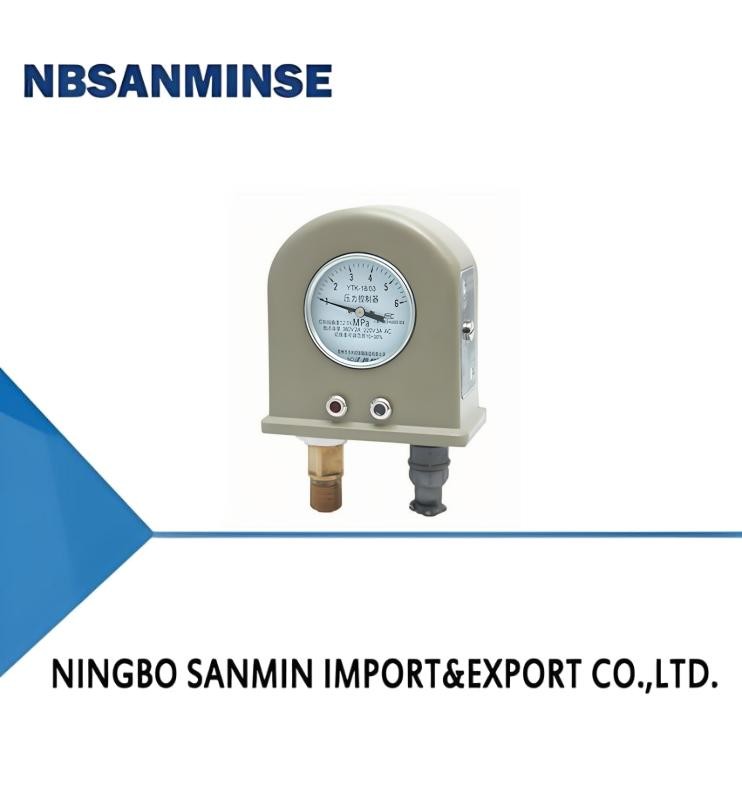

مفتاح الضغط / وحدة التحكم في الضغط TL5125 مناسب لقياس ضغط وسائط السوائل غير المتفجرة وأداء التحكم الموضعي (موضع واحد أو موضعين).
جهاز تحكم في الضغط يستخدم عناصر مرنة لقيادة المفاتيح الدقيقة. يتميز بخصائص الهيكل المعقول، والحركة الدقيقة، والاستخدام الموثوق، وتردد الفتح والإغلاق العالي، ومقاومة الاهتزاز الجيدة، وسعة التلامس الكبيرة.
وفقًا لأنواع مختلفة من الكائنات التي يتم اختبارها (التحكم فيها)، يتم تصنيع أنواع مختلفة، بما في ذلك مؤشرات الضغط والمؤشرات غير الضغط (كلاهما عادي ومقاوم للتآكل). يوجد جهاز يمكنه ضبط فرق التبديل لضبط القيم العلوية والسفلية للتبديل للوسط المقاس (المتحكم فيه) إلى نطاق ضغط التحكم المناسب.
بالإضافة إلى ذلك، توجد أضواء مؤشر الإشارة لتمكين دائرة التحكم من إصدار إشارات ضوئية عند فصلها أو توصيلها.
الأداء الفني الرئيسي
| خطأ قيمة الضبط | ±1.5% (بعد المعايرة) |
|---|---|
| خطأ التكرار | 1.5% |
| خطأ المؤشر | ±4% |
| وضع التحكم | تحكم بموضع واحد - مغلق عادة أو مفتوح عادة |
| تحكم بموضعين - مغلق عادة ومفتوح عادة | |
| نطاق ضبط نقطة الضبط (الحد الأقصى لنطاق الضغط) | لا توجد قيمة مؤشر: 15 ~ 100% |
| توجد قيمة مؤشر: 20 ~ 75% | |
| فرق التبديل (الحد الأقصى لنطاق الضغط) | موضع واحد (ثابت): لا يزيد عن 10% |
| موضعين (قابل للتعديل): 10 ~ 30% | |
| سعة التلامس | تيار متردد 380 فولت 2 أمبير أو تيار مستمر 220 فولت 3 أمبير |
| مصدر طاقة تشغيل ضوء مؤشر الإشارة | تيار متردد 380 فولت أو 220 فولت |
| قوة العزل الكهربائي | 50 هرتز تيار متردد جيبي 2000 فولت لمدة دقيقة واحدة |
| بيئة الاستخدام | -25 ~ 70 درجة مئوية، الرطوبة النسبية لا تتجاوز 90% |
| تأثير درجة الحرارة | لا يتجاوز 0.8% / 10 درجة مئوية (مع انحراف درجة الحرارة 20 ± 5 درجة مئوية) |
| الوزن | 1 كجم |
النوع ونطاق الضغط
| النوع | الخيط الخارجي للموصل | كتالوج رمز الطلب | كتالوج رمز الطلب (مع مؤشر) |
|---|---|---|---|
| 0 ~ 0.6 | M20*1.5 | TL5125.00-117051 | TL5125.06-117051 |
| 0 ~ 1 | M20*1.5 | TL5125.00-119051 | TL5125.06-119051 |
| 0 ~ 1.6 | M20*1.5 | TL5125.00-121051 | TL5125.06-121051 |
| 0 ~ 2.5 | M20*1.5 | TL5125.00-123051 | TL5125.06-123051 |
| 0 ~ 4 | M20*1.5 | TL5125.00-125051 | TL5125.06-125051 |
| 0 ~ 6 | M20*1.5 | TL5125.00-126051 | TL5125.06-126051 |
| 0 ~ 10 | M20*1.5 | TL5125.00-127051 | TL5125.06-127051 |
| 0 ~ 16 | M20*1.5 | TL5125.00-128051 | TL5125.06-128051 |
| 0 ~ 25 | M20*1.5 | TL5125.00-129051 | TL5125.06-129051 |
| 0 ~ 40 | M20*1.5 | TL5125.00-130051 | TL5125.06-130051 |
| 0 ~ 60 | M20*1.5 | TL5125.00-131051 | TL5125.06-131051 |
س: هل يمكنك تقديم عينات مجانية؟
ج: نعم، ولكن ذلك يعتمد على المنتجات، يرجى الاتصال بنا ina@pneuhydr.com أو واتساب 0086 15168536055
س: ما هو نطاق عملك؟
ج: نطاق عملنا هوخدمة تصدير قطع غيار الأتمتة بحاوية كاملة، وبيعأسطوانة هوائية، معالجة مصدر الهواء، صمام لولبي،صمام هوائي،صمام آلي،صمام نحاسي، صمام هيدروليكي، أسطوانة هيدروليكية، وصلات هواء وزيت، مقياس ضغط، إلخ.س:
ما هي أنواع المنتجات التي يمكنك تصنيعها؟ج: يمكننا تصنيع العديد من أنواع الفولاذ المقاوم للصدأ،، النحاس، الألمنيوم
معالجة المواد.مثل الضغط العالي صمام / صمام لولبي / صمام كهربائي /صمام مياه /صمام هوائي/ أسطوانة هوائية / صمام هيدروليكي / مجمع هيدروليكي منتجات وما إلى ذلك.س: هل يمكن تصنيع المنتج بشعارنا وعلامتنا التجارية؟ج: نعم، بالطبع، يمكننا التصنيع. نحن موردون لمصنعي المعدات الأصلية لسنوات ومتخصصون في التصنيع. ولكن يجب عليك منحنا الإذن إذا كان ذلك ممكنًا.س: هل يمكنك توفير سلع أصلية من ماركات هوائية وهيدروليكية وأدوات شهيرة؟ج: نعم، يمكننا توريد مثل Festo، Smc، Ckd، Burket، Hydac، Rexroth، SMS، RSMT، Marsh، Endress+Hauser إلخ.س:هل هناك ضمان متاح؟
ج: نعم، عادة ما يكون ضمان الجودة للمنتجات لمدة عام واحد.
س: هل الموصل بنظام بريطاني أم متري؟ ما هو الفرق بين خيوط PT و NPT و G؟
ج:
خيط G أسطواني ولا يغلق نفسه، ويتطلب حشوات إضافية لمنع التسرب. PT و NPT مخروطيان، وتصبح الخيوط الداخلية والخارجية أضيق وأضيق عند شدها. يتم تحقيق الإغلاق من خلال تشوه الخيوط، وعادة ما يتم استخدام مادة مانعة للتسرب أو شريط معًا لتعزيز تأثير الإغلاق.
مطاط الفلور، PTFE س: كيف تحول وحدات الضغط: MPa، bar، psi، kg/cm²؟
ج: 1MPa = 10bar ≈ 145psi ≈ 10kg
س: ما الذي يسبب عادة احتراق ملفات الصمام اللولبي؟
ج: جهد وتردد غير صحيحين، تبديل متكرر، دخول رأس الطيار إلى السائل، مشكلة في قلب الصمام والزنبرك، بيئة
حارة، اهتزاز شديد، إلخ.
س:
ما الذي يجب ملاحظته للمكونات الهوائية في البيئات ذات درجات الحرارة العالية أو شديدة البرودة؟
نقطة التركيز
تدابير مضادة لبيئة درجات الحرارة العاليةتدابير مضادة لبيئة البرد الشديد الأختام
مطاط الفلور، PTFE مطاط النتريل منخفض الحرارة، مطاط السيليكون، البولي يوريثين
| التزييت | شحم صناعي عالي الحرارة (منخفض التطاير) | شحم منخفض الحرارة (نقطة انسكاب منخفضة، لزوجة منخفضة) |
| معالجة إمداد الهواء | تعزيز التبريد، إزالة فعالة للمياه | تجفيف نقطة الندى المنخفضة للغاية (تبريد + نوع الامتصاص)، تتبع الحرارة |
| المكونات المعدنية | توفير مساحة تمدد | اختيار مواد ذات متانة في درجات الحرارة المنخفضة، منع التسرب بسبب الانكماش البارد |
| مكونات التحكم | ملفات عالية المقاومة للحرارة، تبديد الحرارة، استهلاك طاقة منخفض | تركيب صناديق عازلة، تسخين موضعي، منع التكثف البارد |
| التركيب | الابتعاد عن مصادر الحرارة، إضافة ألواح عازلة للحرارة | تجنب التعرض للرياح والثلج، لف بمواد عازلة للحرارة |
