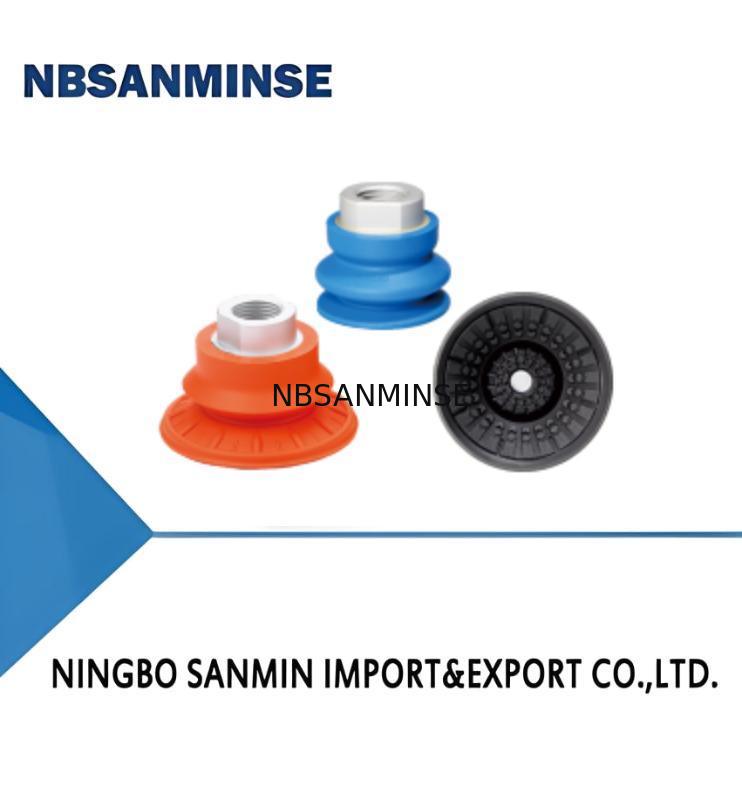

تفاصيل المنتج:
|
| السحب العمودي ن: | 23 | السحب الجانبي ن: | 20 |
|---|---|---|---|
| قوة الزيتي قوة السحب الجانبية (ن): | 6.5 | حجم داخلي CM³: | 1.5 |
| min.curve نصف قطر من الشغل MM: | 20 | ||
| إبراز: | فنجان امتصاص من سلسلة STC,كوب امتصاص من ورق معدني,ملحقات صمام الكهربائي الهوائي,metal sheet suction cup,pneumatic solenoid valve accessory |
||
| STC 50 N-G3F | ||||||||||||
| ① ② ③ ④ | ||||||||||||
| 1سلسلة | قطرها | ③المواد والصلابة | 4الارتباط الخيط | |||||||||
| STC | 22-φ22ملم | N-NBR | 60 | الخيط الأنثوي G2F -G1/4 | ||||||||
| 30 -φ30 ملم | مطاط HK-Extra عالي الحرارة | 65 | G3F -G3/8 الخيط الأنثوي | |||||||||
| 40 -φ40 ملم | المواد الخالية من الحرارة العالية / العلامات | 60 | G2M -G1/4 ذكر الخيط | |||||||||
| 50 -φ50mm | M10M-M10 × 1.5 ذكر الخيط | |||||||||||
| 60 -φ60mm | M14M-M14 × 1.5 ذكر الخيط | |||||||||||
| 80 -φ80mm | Rأ -مستطيل محول | |||||||||||
| 100-φ100mm | ||||||||||||
| 125-φ125ملم | ||||||||||||
| Sانتخابات | ||||||||||||
| النموذج | الاتصال الخيط G2M |
M10M | M14M | G2F | G3F | RA | ||||||
| STC22N-□ |
STC22N-G2M |
STC22N-M10M | STC22N-M14M | STC22N-G2F |
STC22N-G3F | STC22N-RA | ||||||
| STC30N-□ | STC30N-G2M |
STC30N-M10M | STC30N-M14M | STC30N-G2F |
STC30N-G3F | STC30N-RA | ||||||
| STC40N-□ | STC40N-G2M | STC40N-M10M | STC40N-M14M | STC40N-G2F | STC40N-G3F | STC40N-RA | ||||||
| STC50N-□ | STC50N-G2M | STC50N-M10M | STC50N-M14M | STC50N-G2F | STC50N-G3F | STC50N-RA | ||||||
| STC60N-□ | STC60N-G2M | STC60N-M10M | STC60N-M14M | STC60N-G2F | STC60N-G3F | STC60N-RA | ||||||
| STC80N-□ | STC80N-G2M | STC80N-M10M | STC80N-M14M | STC80N-G2F | STCBON-G3F | STC80N-RA | ||||||
| STC100N-□ | STC100N-G2M | STC100N-M10M | STC100N-M14M | STC100N-G2F | STC100N-G3F | STC100N-RA | ||||||
| STC125N-□ | STC125N-G2M | STC125N-M10M | STC125N-M14M | STC125N-G2F | STC125N-G3F | STC125N-RA | ||||||
| النموذج | الاتصال الخيط G2M |
G2F |
النموذج G3F |
الاتصال ثري G2M |
إعلان G2F |
G3F | ||||||
| STC22HK-□ |
STC22HK-G2M |
STC22HK-G2F |
STC22HK-G3F |
STC22HD-□ |
STC22HD-G2M |
STC22HD-G2F |
STC22HD-G3F |
|||||
| STC30HK-□ | STC30HK-G2M | STC30HK-G2F | STC30HK-G2F | STC30HD-□ | STC30HD-G2M | STC30HD-G2F | STC30HD-G3F | |||||
| STC40HK-□ |
STC40HK-G2M |
STC40HK-G2F | STC40HK-G3F | STC40HD-□ | STC40HD-G2M | STC40HD-G2F | STC40HD-G3F | |||||
| STC50HK-□ | STC50HK-G2M | STC50HK-G2F | STC50HK-G3F |
STC50HD-□ |
STC50HD-G2M | STC50HD-G2F | STC50HD-G3F | |||||
| STC60HK-□ | STC60HK-G2M | STC60HK-G2F | STC60HK-G3F | STC60HD-□ | STC60HD-G2M | STC60HD-G2F | STC60HD-G3F | |||||
| STC80HK-□ | STC80HK-G2M | STC80HK-G2F | STC80HK-G3F | STC80HD-□ | STC80HD-G2M | STC80HD-G2F | STC80HD-G3F | |||||
| STC100HK-□ | STC100HK-G2M |
STC100HK-G2F | STC100HK-G3F | STC100HD-□ | STC100HD-G2M | STC100HD-G2F | STC100HD-G3F | |||||
| STC125HK-□ | STC125HK-G2M | STC125HK-G2F | STC125HK-G3F |
STC125HD-□ |
STC125HD-G2M | STC125HD-G2F | STC125HD-G3F | |||||
|
المعلمات التقنية
|
||||||||
| النموذج |
عمودي
قوة السحب
ن
|
الجانبي
قوة السحب
ن
|
الجانبي السحب قوة زيتية السطح ((N) |
الداخلية الحجم سم3 |
المنحنى الدقيق نصف قطرها من قطعة العمل ملم |
الوزن g |
توصية هوسيديا ملم |
MPQ أجزاء |
| STC22 |
23 | 20 | 6.5 | 1.5 | 20 | 8.6 | 6 | 5 |
| STC30 | 35 | 28 | 12 | 6.3 | 35 | 12 | 6 | 5 |
| STC40 | 62 | 37 | 34 | 7.2 | 40 | 13.5 | 6 | 1 |
| STC50 | 85 | 58 | 55 | 11.2 | 45 | 21 | 8 | 1 |
| STC60 | 141 | 88 | 83 | 22.5 | 52 | 29 | 8 | 1 |
| STC80 | 236 | 141 | 136 | 57 | 70.5 | 51 | 8 | 1 |
| STC100 | 371 | 228 | 221 | 92 | 95 | 77 | 8 | 1 |
| STC125 | 558 | 352 | 335 | 191 | 140 | 165 | 10 | 1 |
