تفاصيل المنتج:
|
| الانسحاب العمودي: | 53 القوة ن | الانسحاب الجانبي: | 50 (سطح زيتي) ن |
|---|---|---|---|
| الحجم الداخلي: | 8.7 سم مكعب | الحد الأدنى لنصف قطر المنحنى: | 25 ملم |

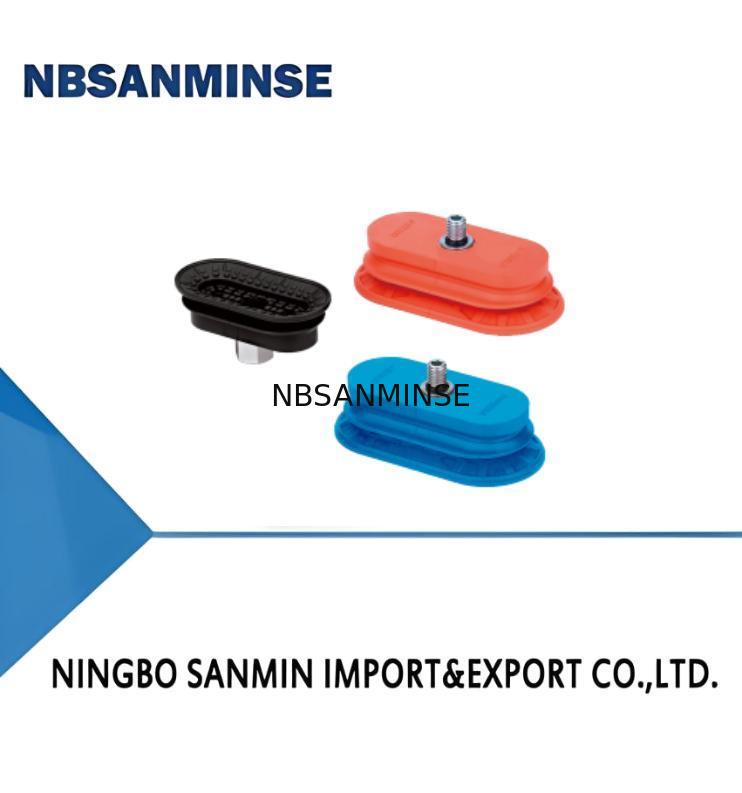

| إبراز: | كوب شفط بيضاوي للصفائح المعدنية,كوب امتصاص هوائي من سلسلة SOB,كوب شفط للصفائح المعدنية مع ضمان,SOB series pneumatic suction cup,metal sheet suction cup with warranty |
||
| SOB 30×60 N-G3F | ||||||||||||||
| ① ② ③ ④ | ||||||||||||||
| ① سلسلة | ②الحجم | ③ المادة & الصلابة | ④ الاتصال خيط | |||||||||||
| SOB | 30×60 | N - NBR | 60 | G2F-G1/4 أنثى خيط | ||||||||||
| 40×80 | HK-مطاط عالي الحرارة للغاية | 65 | G3F-G3/8 أنثى خيط | |||||||||||
| 55×110 | HD-مادة عالية الحرارة/خالية من العلامات | 60 | G2M - G1/4 ذكر خيط | |||||||||||
| 70×140 | M10M-M10×1.5 ذكر خيط | |||||||||||||
| M14M-M14×1.5 خيط ذكر RA-محول مستطيل |
||||||||||||||
| الاختيار | ||||||||||||||
| الموديل | خيط التوصيل G2M | M1M | M14M | G2F | G3F | RA | ||||||||
| SOB30×60N-□ | SOB30×60N-G2M | SOB30×60N-M10M | SOB30×60N-M14M | SOB30×60N-G2F | SOB30×60N-G3F | SOB30×60N-RA | ||||||||
| SOB40×80N-□ | SOB40×80N-G2M | SOB40×80N-M10M | SOB40×80N-M14M | SOB40×80N-G2F | SOB40×80N-G3F | SOB40×80N-RA | ||||||||
| SOB55×110N-□ | SOB55×110N-G2M | SOB55×110N-M10M | SOB55×110N-M14M | SOB55×110N-G2F | SOB55×110N-G3F | SOB55×110N-RA | ||||||||
| SOB70×140N-□ | SOB70×140N-G2M | SOB70×140N-M10M | SOB70×140N-M14M | SOB70×140N-G2F | SOB70×140N-G3F | SOB70×140N-RA | ||||||||
| الموديل | خيط التوصيل G2M | G2F | G3F | |||||||||||
| SOB30×60HK- □ | SOB30×60HK-G2M | SOB30×60HK-G2F | SOB30×60HK-G3F | |||||||||||
| SO40×80HK-□ | SOB40×80HK-G2M | SOB40×80HK-G2F | SOB40×80HK-G3F | |||||||||||
| SOB55×110HK-□ | SOB55×110HK-G2M | SOB85×110HK-G2F | SOB55×110HK-G3F | |||||||||||
| SOB70×140HK-□ | SOB70×140HK-G2M | SOB70×140HK-G2F | SOB70×140HK-G3F | |||||||||||
| الموديل | خيط التوصيل G2M | G2F | G3F | |||||||||||
| SOB30×60HD- □ | SOB30×60HD-G2M | SOB30×60HD-G2F | SOB30×60HD-G3F | |||||||||||
| SOB40×80HD-□ | SOB40×80HD-G2M | SOB40×80HD-G2F | SOB40×80HD-G3F | |||||||||||
| SOB55×110HD-□ | SOB55×110HD-G2M | SOB55×110HD-G2F | SOB55×110HD-G3F | |||||||||||
| SOB70×140HD-□ | SOB70×140HD-G2M | SOB70×140HD-G2F | SOB70×140HD-G3F | |||||||||||
| المعايير الفنية | ||||||||||||||
| الموديل | رأسي قوة السحب N |
جانبي قوة السحب N |
جانبي قوة السحب (سطح زيتي)N |
الداخلية الحجم سم³ |
الحد الأدنى لنصف قطر الانحناء من قطعة العمل мм |
الوزن جم | موصى به قطر الخرطوم. мм |
MPQ جهاز كمبيوتر |
||||||
| SOB30×60 | 53 | 60 | 50 | 8.7 | 25 | 26 | 6 | 1 | ||||||
| SOB40×80 | 110 | 118 | 101 | 20 | 32 | 33 | 8 | 1 | ||||||
| SOB55×110 | 197 | 200 | 183 | 50 | 50 | 75 | 8 | 1 | ||||||
| SOB70×140 | 275 | 295 | 267 | 100 | 70 | 117 | 8 | 1 | ||||||
| الموديل | رأسي قوة السحب N |
جانبي قوة السحب N |
جانبي قوة السحب (سطح زيتي)N |
الداخلية الحجم سم³ |
الحد الأدنى لنصف قطر الانحناء من قطعة العمل мм |
الوزن جم | موصى به قطر الخرطوم. мм |
MPQ جهاز كمبيوتر |
||||||
| SOB30×60 | 53 | 60 | 50 | 8.7 | 25 | 26 | 6 | 1 | ||||||
| SOB40×80 | 110 | 118 |
101 |
20 | 32 | 33 | 8 | 1 | ||||||
| SOB55×110 | 197 | 200 | 183 | 50 | 50 | 75 | 8 | 1 | ||||||
| SOB70×140 | 275 | 295 | 267 | 100 | 70 | 117 | 8 | 1 | ||||||
ملاحظة: مستوى الاختبار الفراغي -60 كيلو باسكال، قطعة العمل ذات السطح الأملس والنظيف. يتم حساب بيانات قوة السحب على النحو الوارد أعلاه دون النظر في عامل الأمان. قد تختلف البيانات وفقًا لأسطح قطع العمل المختلفة
M - اتصال خيط ذكر
ملاحظة: يتوافق التسامح الأبعاد مع معيار التسامح الأبعاد لمنتج المطاط GBT3672.1-2002-1 M3
