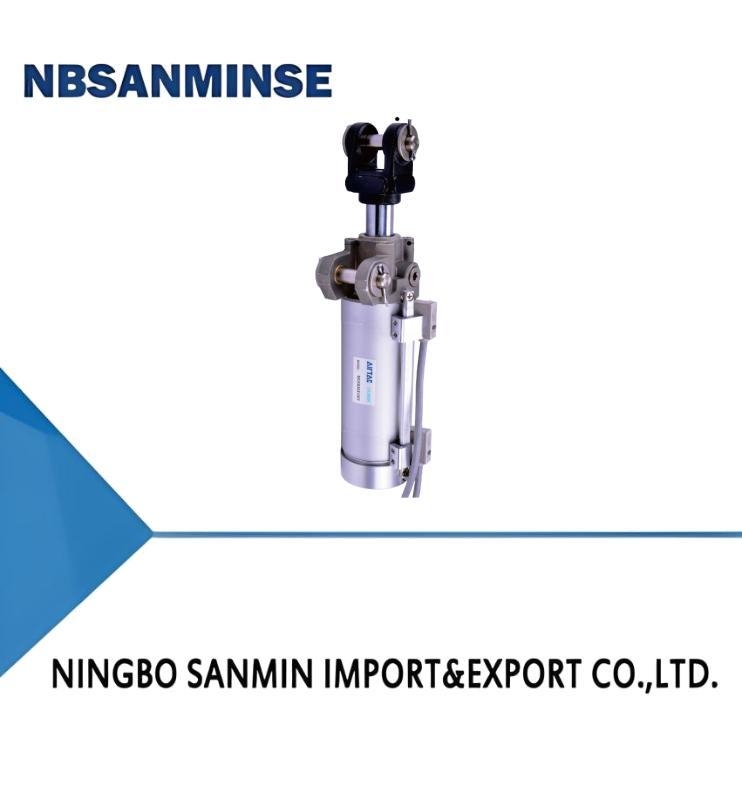

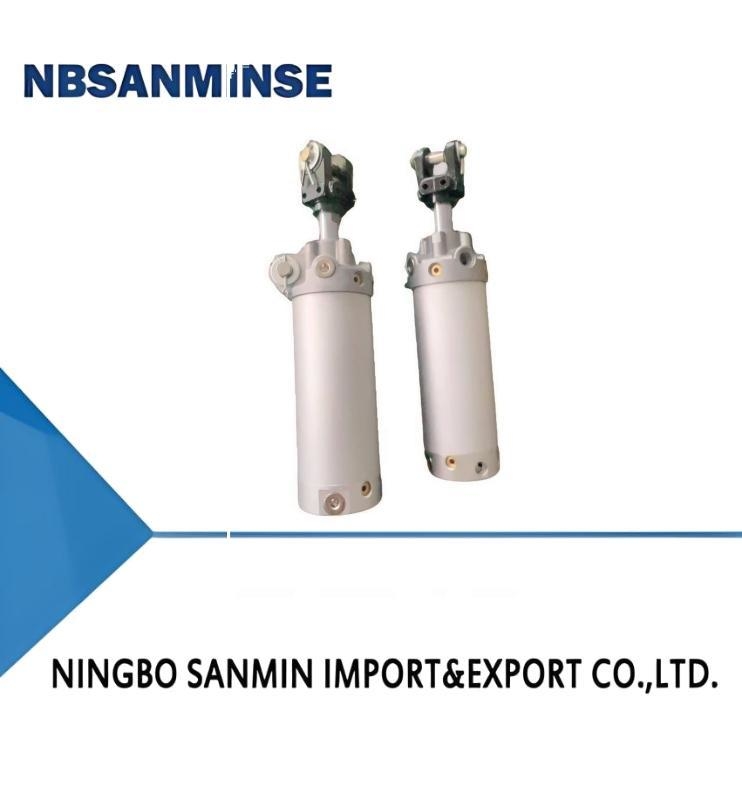

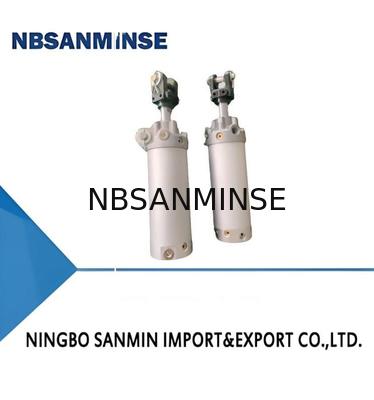

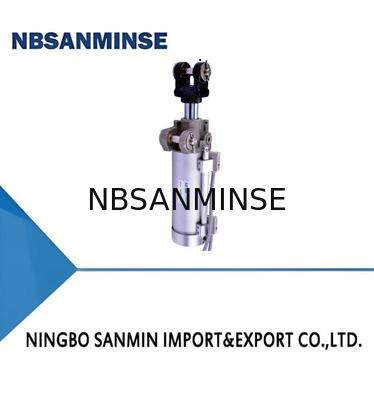

تفاصيل المنتج:
|
| حجم التجويف (مم): | 40،50،63،80 | السكتة الدماغية المتاحة: | 150 |
|---|---|---|---|
| نوع التثبيت: | دعم مزدوج المفصلي | ضمان: | 1 سنة |
| درجة حرارة العمل: | -5 ~ 50 درجة مئوية | وسائط: | الغاز ، الماء ، الهواء ، الزيت ، البخار |
| إبراز: | أسطوانة تثبيت سلسلة MCK,أسطوانة صمام الملف اللولبي الهوائي,أسطوانة تثبيت صناعية مع ضمان |
||
تصميم مقاوم للغبار وشرر اللحام:
يوجد حلقة كشط للغبار في الغطاء الأمامي،
وهي قوية ومتينة يمكنها تجنب الغبار و
شرر اللحام المتناثر الذي يكسر الأسطوانات.
إنها أكثر موثوقية من خوذة الغبار.
وصلة Y متاحة:
تتوفر أنواع مختلفة من مفاتيح المستشعرات.
1. يجب استخدام المستشعر المضاد للمغناطيسية مع
قوس مضاد للمغناطيسية. للتفاصيل، راجع الصفحة P335.
2. يجب استخدام المستشعرات الشائعة (DMSG/EMSG، CMSG) مع
حامل المستشعر (F-MCK40G). يرجى الرجوع إلى المستشعرات الشائعة
للحصول على تفاصيل حول مستشعر DMSG/EMSG و CMSG. يجب طلب
حوامل المستشعرات المتطابقة بشكل منفصل. طريقة الطلب وطريقة التركيب هي كما يلي:
| قطر البند قطر |
قطر البند قطر |
نوع التشغيل | ضغط التشغيل (MPa) | ||||||||
| 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | ||||
| الأسطوانة | PA | مزدوج الفعل |
جانب الدفع | 125.6 | 251.2 | 376.8 | 502.4 | 628.0 | 753.6 | 879.2 | 1004.8 |
| جانب السحب | 94.2 | 188.4 | 282.6 | 376.8 | 471.0 | 565.2 | 659.4 | 753.6 | |||
| 40 | PA | مزدوج الفعل |
جانب الدفع | 196.3 | 392.6 | 588.9 | 785.2 | 981.5 | 1177.8 | 1374.1 | 1570.4 |
| جانب السحب | 164.9 | 329.8 | 494.7 | 659.6 | 824.5 | 989.4 | 1154.3 | 1319.2 | |||
| 50 | PA | مزدوج الفعل |
جانب الدفع | 311.7 | 623.4 | 935.1 | 1246.8 | 1558.5 | 1870.2 | 2181.9 | 2493.6 |
| جانب السحب | 280.3 | 560.6 | 840.9 | 1121.2 | 1401.5 | 1681.8 | 1962.1 | 2242.4 | |||
| 76 | 25 | مزدوج الفعل |
جانب الدفع | 502.6 | 005.2 | 1507.8 | 2010.4 | 2513.0 | 3015.6 | 3518.2 | 4020.8 |
| جانب السحب | 453.6 | 907.2 | 1360.8 | 1814.4 | 2268.0 | 2721.6 | 3175.2 | 3628.8 | |||
التركيب والتطبيق
1. في الوضع الطبيعي مثل: تغليف الحواف، التركيب، اختبار التركيبات.. وما إلى ذلك. يُقترح استخدام الأسطوانة القياسية.
2. في حالة وجود مجال مغناطيسي قوي ناتج عن اللحام في الجوار، يجب استخدام أسطوانة مشبك اللحام المضادة للمغناطيسية ومطابقتها مع مفتاح المستشعر المضاد للمغناطيسية المناسب.
3. قبل توصيل الأسطوانة، يجب إزالة الغبار لتجنب دخوله إلى الأسطوانة.
4. يجب تصفية الوسط المستخدم بواسطة الأسطوانة إلى 40 ميكرومتر أو أقل.
5. في بيئة ذات درجة حرارة عالية، يجب اختيار الأسطوانة المقاومة لدرجة الحرارة العالية. يجب اتخاذ تدابير مضادة للتجمد في بيئة ذات درجة حرارة منخفضة لمنع تجمد الماء في الأسطوانة.
6. إذا لم يتم استخدام الأسطوانة لفترة طويلة، يرجى الانتباه إلى السطح لتجنب الصدأ. يجب أن تحتوي منافذ الدخول والخروج على أغطية مقاومة للغبار ويجب أيضًا نشر الزيت لتجنب الصدأ.
أمثلة التطبيق
المواصفات
| قطر الأسطوانة (مم) | الأسطوانة | 40 | 50 | 76 |
| نوع | التشغيل | |||
| مزدوج الفعل | السائل | |||
| الهواء (يجب تصفيته بواسطة عنصر فلتر 40 ميكرومتر) | ضغط التشغيل | |||
| 0.15~1.0MPa (22~145psi) | ضغط الاختبار | |||
| 1.5MPa (215psi) | درجة الحرارة | |||
| -20~70 درجة مئوية | نطاق السرعة | |||
| 50~500 مم/ثانية | نوع التخميد | |||
| تخميد متغير للغطاء الخلفي أو الأمامي (اختياري) | صمام التحكم في السرعة | |||
| معالجة إمداد الهواء | التزييت | |||
| غير مطلوب | نوع التركيب | |||
| دعامات مفصلية مزدوجة | ف (منفذ الدخول والخروج) | 1/4 بوصة | ||
3/8 بوصة
ميزة المنتج
1. مناسب لورش العمل التي تقوم باللحام الآلي.
2. يوجد حلقة كشط للغبار في الغطاء الأمامي، وهي قوية ومتينة يمكنها تجنب الغبار و
شرر اللحام المتناثر الذي يكسر الأسطوانات. إنها أكثر موثوقية من خوذة الغبار.
3. يناسب بيئة العمل التي تتميز بمجال مغناطيسي قوي، إذا استخدم
مفتاح المستشعر الذي يتميز بمغناطيس قوي ومضاد للمجال المغناطيسي القوي.
4. منافذ الدخول اختيارية على ثلاثة جوانب؛ تعديل المخزن المؤقت وتعديل حد السرعة مدمجان.
5. تتوفر أنواع مختلفة من مفاتيح المستشعرات.
[ملاحظة 1] في مجال مغناطيسي قوي، يجب مطابقة مفتاح المستشعر للمغناطيس القوي. يرجى الرجوع إلى الصفحة 335 للخيار.
| الهيكل الداخلي ومواد الأجزاء الرئيسية البند قطر | الأسطوانة | 40 | 50 | |
| 63 | أ | 162 | 165 | |
| 167 | AC | 59 | 65 | |
| 67 | PA | 20 | 22 | |
| 23 | ج | 76 | 84 | |
| 87 | د | 84 | 87 | |
| 89 | هـ | 47 | 57 | |
| 70 | م | 52 | 60 | |
| 74 ن |
6 تخميد متغير |
6 | 6 | 6 |
| 6 تخميد متغير |
2 | 2 | 2 | |
| 2 | ف (منفذ الدخول والخروج) | |||
| 1/4 بوصة | PA | 19 | 19 | |
| 19 | PB | 9.5 | 9.5 | |
| 9.5 | البند النوع |
| DS1-69AM | منطق المفتاح |
| ترانزستور بدون تلامس، نوع مفتوح عادي | نوع المستشعر |
| ترانزستور، خطين، غير قطبي | جهد التشغيل (فولت) |
| 10~30 فولت / تيار مستمر | الحد الأقصى لتيار التبديل |
| 100 مللي أمبير كحد أقصى. | تصنيف التبديل (واط) |
| 3 واط كحد أقصى. | تيار مضاد للمغناطيسية |
| 17000 أمبير تيار متردد | انخفاض الجهد |
| 4.8 فولت كحد أقصى @ 100 مللي أمبير تيار مستمر | تيار التسرب |
| 0.6 مللي أمبير كحد أقصى @ 30 فولت تيار مستمر | الحد الأدنى لتيار العمل |
| 3 مللي أمبير كحد أدنى. | مؤشر |
| نطاق ثابت: LED أخضر؛ نطاق غير ثابت: LED أحمر | كابل |
| 5.3/0.5SQ×2C×3م / مقاوم للزيت، مقاوم للهب، مرن / PVC | الحساسية |
| 30~40 جاوس | التردد الأقصى |
| 8 هرتز | نطاق درجة الحرارة |
| -10~70 درجة مئوية | الصدمة |
| 50 م/ثانية² | الاهتزاز |
| 9 م/ثانية² | الحماية |
| IP67 (EN60529) | دائرة الحماية |
| ترانزستور بدون تلامس، قمع الاندفاع | درجة مقاومة الحريق |
UL94-V0
س: هل يمكنك تقديم عينات مجانية؟ ج: نعم، ولكن ذلك يعتمد على المنتجات، يرجى الاتصال بنا على ina@pneuhydr.com
أو واتساب 0086 15168536055
س: ما هو نطاق عملك؟ج: نطاق عملنا هوخدمة المصدرين لقطع الغيار الآلية بحاوية كاملة، وبيعأسطوانات الهواء، معالجة مصدر الهواء، صمام الملف اللولبي،صمام الهواء،صمام آلي، صمام نحاسي، صمام هيدروليكي، أسطوانة هيدروليكية،وصلات هواء وزيت ، مقياس ضغط إلخ.
س:ما هي أنواع المنتجات التي يمكنك تصنيعها؟ج: يمكننا تصنيع العديد من أنواع الفولاذ المقاوم للصدأ،
النحاس، الألمنيوممعالجة المواد. مثلصمام الضغط العاليصمام الملف اللولبي / صمام كهربائي /صمام مياه / صمام هوائي/أسطوانة هواء / صمام هيدروليكي / تراكم هيدروليكيمنتجات وما إلى ذلك.س: هل يمكن تصنيع المنتج بشعارنا وعلامتنا التجارية؟ج: نعم، بالطبع، يمكننا التصنيع. نحن موردون لـ OEM لسنوات ومتخصصون في التصنيع. ولكن تحتاج إلى منحنا الإذن إذا كان ذلك ممكنًا.س: هل يمكنك توفير سلع أصلية من ماركات هوائية وهيدروليكية شهيرة؟
ج: نعم، يمكننا توفير مثل Festo، Smc، Ckd، Burket، Hydac، Rexroth، SMS، RSMT، Marsh، Endress+Hauser إلخ.
س:
هل هناك ضمان متاح؟
ج: نعم، عادة ما يكون ضمان الجودة للمنتجات لمدة عام واحد.
تدابير مضادة لبيئة درجات الحرارة العالية ج:
خيط G أسطواني ولا يغلق نفسه، ويتطلب حشوات إضافية لمنع التسرب. PT و NPT مخروطيان، وتصبح الخيوط الداخلية والخارجية أضيق وأضيق عند شدها. يتم تحقيق الإغلاق من خلال تشوه الخيوط، وعادة ما يتم استخدام مانع التسرب أو الشريط معًا لتعزيز تأثير الإغلاق.
خيط G هو أنبوب مستقيم أسطواني يستخدم للوصلات غير المغلقة؛ خيط PT هو أنبوب مخروطي يعتمد على تشوه وإغلاق الخيط نفسه؛ NPT هو أيضًا أنبوب مخروطي بزاوية مقطع سن 60 درجة، ويستخدم بشكل أساسي في أمريكا الشمالية.
س: كيف تحويل وحدات الضغط: MPa، بار، psi، كجم/سم²؟ ج: 1MPa=10bar≈145psi≈10kg
س: ما الذي يسبب عادة احتراق ملفات صمام الملف اللولبي؟
ج: جهد وتردد غير صحيحين، تبديل متكرر، دخول الرأس التجريبي للسائل، مشكلة في قلب الصمام والزنبرك،
بيئة
حارة، اهتزاز شديد، إلخ.
س:ما الذي يجب ملاحظته للمكونات الهوائية في البيئات ذات درجات الحرارة العالية أو شديدة البرودة؟ نقطة التركيز
تدابير مضادة لبيئة درجات الحرارة العالية تدابير مضادة لبيئة البرد الشديد
| الأختام | مطاط الفلور، PTFE | مطاط النتريل منخفض الحرارة، مطاط السيليكون، البولي يوريثين |
| التزييت | شحم صناعي عالي الحرارة (منخفض التطاير) | شحم منخفض الحرارة (نقطة انسكاب منخفضة، لزوجة منخفضة) |
| معالجة إمداد الهواء | تعزيز التبريد، إزالة فعالة للمياه | تجفيف نقطة الندى المنخفضة للغاية (تبريد + نوع الامتصاص)، تتبع الحرارة |
| المكونات المعدنية | احتياطي مساحة التمدد | اختر مواد ذات متانة في درجات الحرارة المنخفضة، منع التسرب بسبب الانكماش البارد |
| مكونات التحكم | ملفات عالية المقاومة للحرارة، تبديد الحرارة، استهلاك طاقة منخفض | تركيب صناديق العزل، تسخين موضعي، منع التكثف البارد |
| التركيب | الابتعاد عن مصادر الحرارة، إضافة ألواح عزل حراري | تجنب التعرض للرياح والثلج، لف بمواد عزل حراري |
