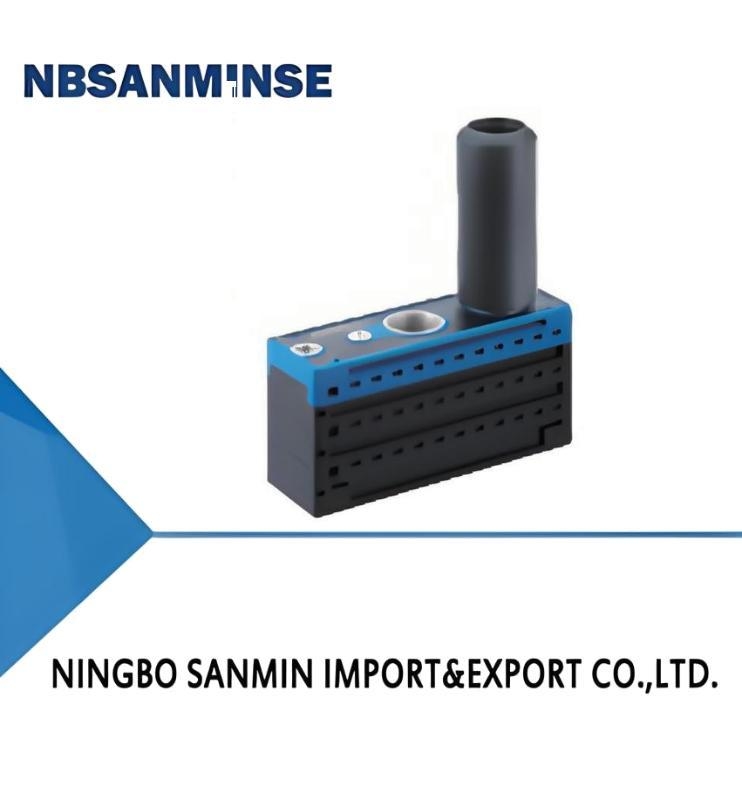

تفاصيل المنتج:
|
| صمام عدم العودة: | V - بدون صمام عودة | ضغط إمدادات الهواء: | 6.0 بار |
|---|---|---|---|
| استهلاك الهواء: | 130 لتر/دقيقة | الأعلى. تدفق الفراغ: | 360 لتر/دقيقة |
| الأعلى. مستوى الفراغ: | 75 كيلو باسكال | ضمان: | 1 سنة |
| إبراز: | مولد فراغ متعدد المراحل AMC,مولد فراغ صمام لولبي هوائي,مولد فراغ متعدد المراحل مع ضمان |
||
| امك 25 L-AA -V-ES | ||||||||||||||||
| ① ② ③ ④ ⑤ ⑥ | ||||||||||||||||
| ①السلسلة | ②المواصفات | ③الأداء | ④لوحة الاتصال | ⑤صمام عدم الرجوع | ⑥جهاز التحكم | |||||||||||
| امك | 25 | ح- مستوى فراغ عالي | أأ | لا شيء افتراضي، بدون | لا شيء افتراضي، دون جهاز التحكم | |||||||||||
| 50 | (-95 كيلو باسكال) | بكالوريوس | صمام عدم العودة | نظام توفير الطاقة ES | ||||||||||||
| 75 | L-تدفق فراغ كبير | كاليفورنيا | V-مع صمام عدم الرجوع | |||||||||||||
| 100 | (-75 كيلو باسكال) | ديسيبل | ||||||||||||||
| 125 | نسخة | |||||||||||||||
| 150 | ||||||||||||||||
| مواصفات لوحة التوصيل | ||||||||||||||||
| اتصال طبق | منفذ إمداد الهواء(' | )مكنسة ميناء (²) | العادم ميناء (³) | ملائم مكنسة مولد | ||||||||||||
| أأ | G1/8 | G3/4 | جي1" | أمك25,50 | ||||||||||||
| بكالوريوس | NPSF1/8 | G3/4 | جي1" | أمك25,50 | ||||||||||||
| كاليفورنيا | جي1/4 | G3/4 | جي1" | أمك25،50،75،100 | ||||||||||||
| ديسيبل | NPT1/4 | NPT3/4 | جي1" | أمك25،50،75،100 | ||||||||||||
| نسخة | جي1/4 | جي1" | جي1" | AMC25،50،75،100،125،150 | ||||||||||||
| الانتخابات-L (نوع تدفق فراغ كبير) | ||||||||||||||||
| نموذج/ مواصفة |
25 | 50 | 75 | 100 | 125 | 150 | ||||||||||
| AMC□L-AA | AMC25L-AA | AMC50L-AA | - | - | - | - | ||||||||||
| AMC□L-AA-V | AMC25L-AA-V | AMC50L-AA-V | - | - | - | - | ||||||||||
| AMC□L-AA-V-ES | AMC25L-AA-V-ES | AMC50L-AA-V-ES | - | - | - | - | ||||||||||
| AMC□L-BA | AMC25L-BA | AMC50L-BA | - | - | - | - | ||||||||||
| AMC□L-BA-V | AMC25L-BA-V | AMC50L-BA-V | - | - | - | - | ||||||||||
| AMC□L-CA | AMC25L-CA | AMC50L-CA | AMC75L-CA | AMC100L-CA | - | - | ||||||||||
| AMC□L-CA-V | AMC25L-CA-V | AMC50L-CA-V | AMC75L-CA-V | AMC100L-CA-V | - | - | ||||||||||
| AMC□L-CA-V-ES | - | - | AMC75L-CA-V-ES | AMC100L-CA-V-ES | - | - | ||||||||||
| AMC□L-DB | AMC25L-DB | AMC50L-DB | AMC75L-DB | AMC100L-DB | - | - | ||||||||||
| AMC□L-DB-V | AMC25L-DB-V | AMC50L-DB-V | AMC75L-DB-V | AMC100L-DB-V | - | - | ||||||||||
| AMC□L-CC | AMC25L-CC | AMC50L-CC | AMC75L-CC | AMC100L-CC | AMC125L-CC | AMC150L-CC | ||||||||||
| أمك□L-CC-V | AMC25L-CC-V | AMC50L-CC-V | AMC75L-CC-V | AMC100L-CC-V | AMC125L-CC-V | AMC150L-CC-V | ||||||||||
| AMC□L-CC-V-ES | AMC25L-CC-V-ES | AMC50L-CC-V-ES | AMC75L-CC-V-ES | AMC100L-CC-V-ES | AMC125L-CC-V-ES | AMC150L-CC-V-ES | ||||||||||
| التحديد-H (نوع مستوى الفراغ العالي) | ||||||||||||||
| نموذج/ مواصفة |
25 | 50 | 75 | 100 | 125 | 150 | ||||||||
| AMC□H-AA | AMC25H-AA | AMC50H-AA | - | - | - | - | ||||||||
| AMC□H-AA-V | AMC25H-AA-V | AMC50H-AA-V | - | - | - | - | ||||||||
| AMC□H-AA-V-ES | AMC25H-AA-V-ES | AMC50H-AA-V-ES | - | - | - | - | ||||||||
| AMC□H-BA | AMC25H-BA | AMC50H-BA | - | - | - | - | ||||||||
| AMC□H-BA-V | AMC25H-BA-V | AMC50H-BA-V | - | - | - | - | ||||||||
| AMC□H-CA | AMC25H-CA | AMC50H-CA | AMC75H-CA | AMC100H-CA | - | - | ||||||||
| AMC□H-CA-V | AMC25H-CA-V | AMC50H-CA-V | AMC75H-CA-V | AMC100H-CA-V | - | - | ||||||||
| AMC□H-CA-V-ES | - | - | AMC75H-CA-V-ES | AMC100H-CA-V-ES | - | - | ||||||||
| AMC□H-DB | AMC25H-DB | AMC50H-DB | AMC75H-DB | AMC100H-DB | - | - | ||||||||
| AMC□H-DB-V | AMC25H-DB-V | AMC50H-DB-V | AMC75H-DB-V | AMC100H-DB-V | - | - | ||||||||
| AMC□H-CC | AMC25H-CC | AMC50H-CC | AMC75H-CC | AMC100H-CC | AMC125H-CC | AMC150H-CC | ||||||||
| AMC□H-CC-V | AMC25H-CC-V | AMC50H-CC-V | AMC75H-CC-V | AMC100H-CC-V | AMC125H-CC-V | AMC150H-CC-V | ||||||||
| AMC□H-CC-V-ES | AMC25H-CC-V-ES | AMC50H-CC-V-ES | AMC75H-CC-V-ES | AMC100H-CC-V-ES | AMC125H-CC-V-ES | AMC150H-CC-V-ES | ||||||||
| المعلمات التقنية | ||||||||||||||
| نموذج | تصنيف هواء إمداد ضغط حاجِز |
الأعلى. مكنسة مستوى كيلو باسكال |
الأعلى. مكنسة تدفق NL/دقيقة |
هواء استهلاك NL/دقيقة |
ضوضاء مستوى ديسيبل (أ) |
عمل درجة حرارة درجه مئوية |
وزن ز |
مكنسة غرفة مقدار سم² |
يكرر ح منظمة العفو الدولية com.supy ميناءP |
أثنى ose dimm فراغ ميناءV |
||||
| AMC25L | 6.0 | 75 | 360 | 130 | 63~68 | -10-80 | 430 | 140 | φ8 | φ25 | ||||
| AMC50L | 6.0 | 75 | 710 | 260 | 63~68 | -10-80 | 435 | 140 | φ8 | φ25 | ||||
| ايه ام سي 75 إل | 6.0 | 75 | 1,050 | 390 | 63~68 | -10-80 | 625 | 245 | φ10 | φ32 | ||||
| ايه ام سي100ل | 6.0 | 75 | 1,410 | 520 | 63~68 | -10-80 | 630 | 245 | φ10 | φ32 | ||||
| ايه ام سي125ل | 6.0 | 75 | 1500 | 650 | 63~68 | -10-80 | 825 | 352 | φ12 | φ32 | ||||
| ايه ام سي150ل | 6.0 | 75 | 1,690 | 780 | 63~68 | -10-80 | 830 | 352 | φ12 | φ32 | ||||
| AMC25H | 5.0 | 95 | 354 | 135 | 63~68 | -10~80 | 430 | 140 | φ 8 | φ25 | ||||
| AMC50H | 5.0 | 95 | 700 | 270 | 63~68 | -10~80 | 435 | 140 | φ8 | φ25 | ||||
| AMC75H | 5.0 | 95 | 980 | 405 | 63~68 | -10-80 | 625 | 245 | φ10 | φ32 | ||||
| AMC100H | 5.0 | 95 | 1,380 | 540 | 63~68 | -10-80 | 630 | 245 | φ10 | φ32 | ||||
| AMC125H | 5.0 | 95 | 1,480 | 675 | 63~68 | -10-80 | 825 | 352 | φ12 | φ32 | ||||
| AMC150H | 5.0 | 95 | 1,650 | 810 | 63~68 | -10-80 | 830 | 352 | φ12 | φ32 | ||||
| تدفق الفراغ (NL/min) عند مستويات فراغ مختلفة (-kPa) | ||||||||||||||
| نموذج | هواء إمداد ضغط حاجِز |
هواء استهلاك NL/دقيقة |
0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | الأعلى. مكنسة مستوى -كيلو باسكال |
|||
| AMC25L | 6.0 | 130 | 360 | 210 | 156 | 102 | 54 | 36 | 30 | 21 | 75 | |||
| AMC50L | 6.0 | 260 | 710 | 420 | 312 | 204 | 108 | 72 | 60 | 42 | 75 | |||
| ايه ام سي 75 إل | 6.0 | 390 | 1,050 | 630 | 468 | 306 | 162 | 108 | 90 | 66 | 75 | |||
| ايه ام سي100ل | 6.0 | 520 | 1,410 | 840 | 624 | 408 | 216 | 144 | 120 | 84 | 75 | |||
| ايه ام سي125ل | 6.0 | 650 | 1500 | 948 | 744 | 510 | 270 | 180 | 150 | 126 | 75 | |||
| ايه ام سي150ل | 6.0 | 780 | 1,690 | 1,074 | 888 | 612 | 324 | 216 | 180 | 132 | 75 | |||
| وقت الإخلاء (s/L) للوصول إلى مستويات فراغ مختلفة (-kPa) | |||||||||||||||||
| نموذج | هواء إمداد ضغط حاجِز |
هواء استهلاك NL/دقيقة |
10 | 20 | 30 | 40 | 50 | 60 | 70 | الأعلى. مكنسة مستوى -كيلو باسكال |
|||||||
| AMC25L | 6.0 | 130 | 0.020 | 0.050 | 0.100 | 0.180 | 0.330 | 0.530 | 0.800 | 75 | |||||||
| AMC50L | 6.0 | 260 | 0.010 | 0.025 | 0.050 | 0.090 | 0.170 | 0.270 | 0.400 | 75 | |||||||
| ايه ام سي 75 إل | 6.0 | 390 | 0.007 | 0.017 | 0.033 | 0.060 | 0.110 | 0.180 | 0.270 | 75 | |||||||
| ايه ام سي100ل | 6.0 | 520 | 0.005 | 0.013 | 0.025 | 0.045 | 0.083 | 0.130 | 0.200 | 75 | |||||||
| ايه ام سي125ل | 6.0 | 650 | 0.005 | 0.012 | 0.022 | 0.036 | 0.066 | 0.110 | 0.160 | 75 | |||||||
| ايه ام سي150ل | 6.0 | 780 | 0.004 | 0.010 | 0.018 | 0.030 | 0.055 | 0.090 | 0.130 | 75 | |||||||
| تدفق الفراغ (NL/min) عند مستويات فراغ مختلفة (-kPa) | |||||||||||||||||
| نموذج | إمدادات الهواء ضغط حاجِز |
هواء استهلاك NL/دقيقة |
0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | الأعلى. مستوى الفراغ -كيلو باسكال |
||||
| AMC25H | 5.0 | 135 | 354 | 180 | 120 | 78 | 43.8 | 34.8 | 25.8 | 19.2 | 10.8 | 1.8 | 95 | ||||
| AMC50H | 5.0 | 270 | 700 | 360 | 240 | 156 | 87.6 | 69.6 | 51.6 | 38.4 | 21.6 | 3.6 | 95 | ||||
| AMC75H | 5.0 | 405 | 980 | 540 | 360 | 234 | 131.4 | 104.4 | 77.4 | 57.6 | 32.4 | 5.4 | 95 | ||||
| AMC100H | 5.0 | 540 | 1,380 | 720 | 480 | 312 | 175.2 | 139.2 | 103.2 | 76.8 | 43.2 | 7.2 | 95 | ||||
| AMC125H | 5.0 | 675 | 1,480 | 810 | 570 | 390 | 219.0 | 174.0 | 129.0 | 96.0 | 54.0 | 9.0 | 95 | ||||
| AMC150H | 5.0 | 810 | 1,650 | 918 | 684 | 468 | 262.8 | 206.4 | 154.8 | 115.2 | 64.8 | 10.8 | 95 | ||||
| وقت الإخلاء (s/L) للوصول إلى مستويات فراغ مختلفة (-kPa) | |||||||||||||||||
| نموذج | هواء إمداد ضغط حاجِز |
هواء استهلاك NL/دقيقة |
10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | الأعلى. مكنسة مستوى -كيلو باسكال |
|||||
| AMC25H | 5.0 | 135 | 0.022 | 0.062 | 0.120 | 0.220 | 0.37 | 0.57 | 0.84 | 1.20 | 2.20 | 95 | |||||
| AMC5OH | 5.0 | 270 | 0.011 | 0.031 | 0.060 | 0.110 | 0.19 | 0.29 | 0.42 | 0.60 | 1.10 | 95 | |||||
| AMC75H | 5.0 | 405 | 0.007 | 0.021 | 0.040 | 0.070 | 0.12 | 0.19 | 0.28 | 0.40 | 0.73 | 95 | |||||
| AMC100H | 5.0 | 540 | 0.006 | 0.016 | 0.030 | 0.055 | 0.09 | 0.14 | 0.21 | 0.30 | 0.55 | 95 | |||||
| AMC125H | 5.0 | 675 | 0.005 | 0.014 | 0.026 | 0.044 | 0.07 | 0.11 | 0.17 | 0.24 | 0.44 | 95 | |||||
| AMC150H | 5.0 | 810 | 0.005 | 0.012 | 0.022 | 0.040 | 0.06 | 0.10 | 0.14 | 0.20 | 0.37 | 95 | |||||
س: هل يمكنك تقديم عينات مجانية؟
ج: نعم، ولكن ذلك يعتمد على المنتجات، الرجاء الاتصال بنا ina@pneuhydr.com أو واتساب 0086 15168536055
س: ما هو نطاق عملك؟
ج: نطاق عملنا هوخدمة قطع غيار الأتمتة المصدرة بحاوية كاملة وبيعهااسطوانة الهواء، معالجة مصدر الهواء، صمام الملف اللولبي،صمام الهواء,صمام بمحرك,صمام النحاس، صمام هيدروليكي، اسطوانة هيدروليكية، الهواء والنفطمناسب، مقياس الضغطإلخ .
س:دبليوأنواع المنتجات التي يمكنك صنعها؟
ج: يمكننا صنع أنواع كثيرة من الفولاذ المقاوم للصدأ, النحاس والألومنيوممعالجة المواد .مثل عاليةضغط صمام / صمام الملف اللولبي / صمام كهربائي /صمام الماء/صمام هوائي/اسطوانة الهواء/ صمام هيدروليكي / مركم هيدروليكيالمنتجات وما إلى ذلك.
س: هل يمكن تصنيع المنتج بشعارنا وعلامتنا التجارية؟
ج: نعم، بالطبع، يمكننا أن نجعل. نحن المورد OEM لسنوات والمهنية لجعل. ولكن عليك أن تعطينا الإذن إذا كان ذلك ممكنا.
س: هل يمكنك توفير السلع الأصلية الشهيرة للآلات الهوائية والهيدروليكية؟
ج: نعم، يمكننا توريد مثل Festo، Smc، Ckd، Burket، Hydac، Rexroth، SMS، RSMT، Marsh، Endress + Hauser إلخ.
س: هل هناك ضمان متاح؟
ج: نعم، عادة ما تكون المنتجات ضمان الجودة لمدة سنة واحدة.
س: هل الموصل في النظام البريطاني أو المتري؟ ما الفرق بين خيوط PT و NPT و G؟
ج: الخيط G أسطواني ولا يغلق نفسه، ويتطلب حشوات إضافية لمنع التسرب. PT وNPT مخروطي الشكل، والخيوط الداخلية والخارجية تصبح أكثر إحكاما عند شدها. يتم تحقيق الختم من خلال تشوه الخيوط، وعادةً ما يتم استخدام مانع التسرب أو الشريط جنبًا إلى جنب لتعزيز تأثير الختم
G-thread عبارة عن أنبوب مستقيم أسطواني يستخدم للتوصيلات غير المغلقة؛ خيط PT عبارة عن أنبوب مخروطي يعتمد على تشوه وختم الخيط نفسه؛ NPT هو أيضًا أنبوب مخروطي بزاوية شكل أسنان تبلغ 60 درجة، يستخدم بشكل رئيسي في أمريكا الشمالية
س: كيفية تحويل وحدات الضغط: MPa، bar، psi،kg/cm²؟
ج: 1MPa = 10bar≈145psi≈10kg
س: ما الذي يسبب عادة احتراق ملفات صمامات الملف اللولبي؟
ج: الجهد غير الصحيح والهرتز، التبديل المتكرر، دخول رأس الطيار إلى السائل، قلب الصمام ومشكلة الربيع،بيئة الاهتزاز الساخن والثقيل وما إلى ذلك.
س: ما الذي يجب ملاحظته بالنسبة للمكونات الهوائية في البيئات ذات درجات الحرارة المرتفعة أو شديدة البرودة؟
| نقطة التركيز | التدابير المضادة للبيئة ذات درجة الحرارة العالية | التدابير المضادة للبيئة شديدة البرودة |
| الأختام | مطاط الفلور، PTFE | النتريل ذو درجة الحرارة المنخفضة، مطاط السيليكون، البولي يوريثين |
| تشحيم | شحم صناعي عالي الحرارة (منخفض التقلب) | شحم ذو درجة حرارة منخفضة (نقطة صب منخفضة، لزوجة منخفضة) |
| معالجة إمدادات الهواء | تعزيز التبريد وإزالة المياه بكفاءة | تجفيف بنقطة ندى منخفضة للغاية (التبريد + نوع الامتزاز)، تتبع الحرارة |
| المكونات المعدنية | إزالة توسيع الاحتياطي | اختر المواد ذات المتانة عند درجات الحرارة المنخفضة، وتمنع التسرب بسبب الانكماش البارد |
| مكونات التحكم | ملفات درجة مقاومة للحرارة العالية، تبديد الحرارة، استهلاك منخفض للطاقة | تركيب صناديق عازلة، تدفئة محلية، تمنع تكثف البرودة |
| تثبيت | الابتعاد عن مصادر الحرارة، وإضافة ألواح العزل الحراري | تجنب التعرض للرياح والثلوج، وتغليفها بمواد عازلة للحرارة |
