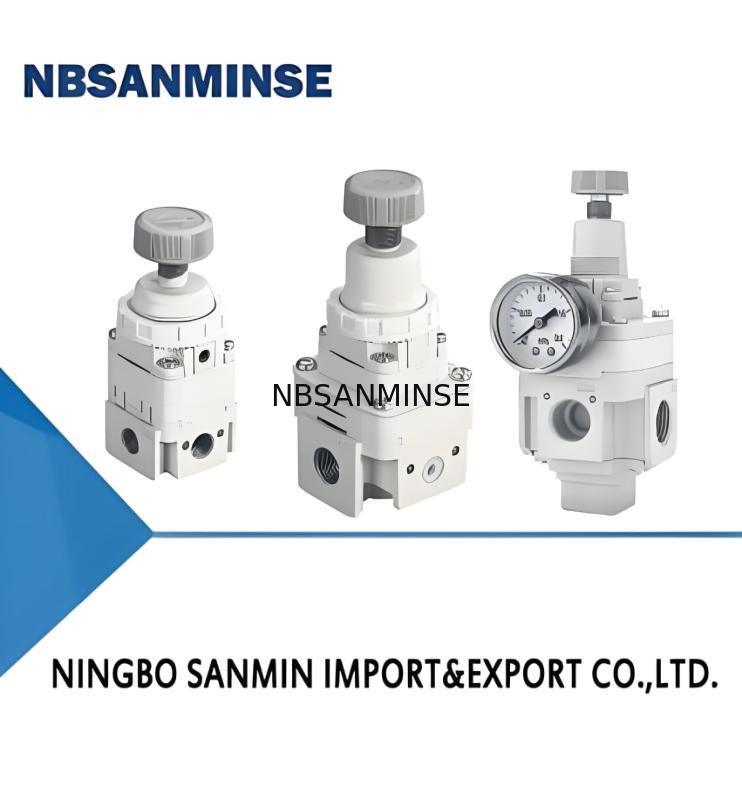

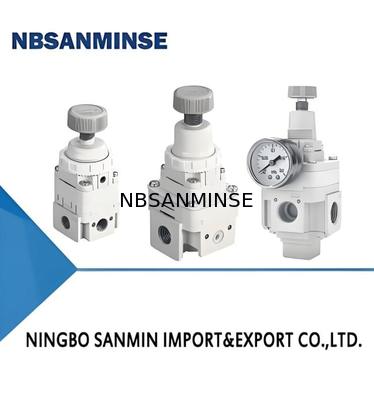

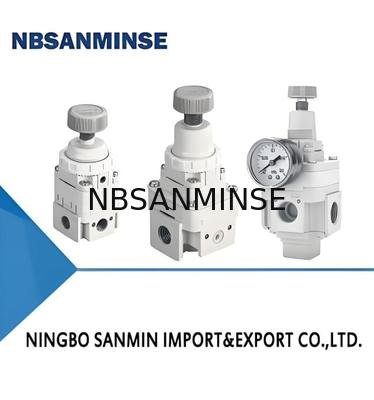

تفاصيل المنتج:
|
| مادة: | الألومنيوم | ضغط: | 0.005 ～ 0.2 ميجا باسكال |
|---|---|---|---|
| درجة حرارة العمل: | 5 ~ 60 درجة مئوية | طلب: | التحكم الآلي |
| درجة الترشيح: | 40um ، 40um/5um | ||
| إبراز: | IR Series air pressure regulator,precision regulator with warranty,filter regulator lubricator for industrial |
||
| IR | 1 | 2 | 0 | 0 | □ | 01 | B | A | |||||
| رمز المواصفات | حجم الجسم | نطاق ضغط التنظيم | اتجاه العادم | نوع السن | حجم المنفذ | خيار | |||||||
| 1: IR1000 | 0 | 0.05 ~ 0.2 ميجا باسكال | 0 | عادم سفلي | لا شيء | Rc | 01 | 1/8 | B | مع قوس | |||
| 2: IR2000 | 0.01 ~ 0.2 ميجا باسكال | 1 | عادم أمامي | N | NPT | 02 | 1/4 | G | مقياس الضغط | ||||
| 3: IR3000 | 1 | 0.01 ~ 0.4 ميجا باسكال | 2 | عادم خلفي | F | G | 03 | 3/8 | |||||
| 2 | 0.01 ~ 0.8 ميجا باسكال | 04 | 1/2 | ||||||||||
| IR | 1 | 2 | 0 | 0 | □ | 01 | B | A | |||||
| رمز المواصفات | حجم الجسم | نطاق ضغط التنظيم | اتجاه العادم | نوع السن | حجم المنفذ | خيار | |||||||
| 1: IR1000 | 0 | 0.01 ~ 0.2 ميجا باسكال | 0 | عادم سفلي | لا شيء | Rc | 01 | 1/8 | B | مع قوس | |||
| 2: IR2000 | 1 | 0.01 ~ 0.4 ميجا باسكال | 1 | عادم أمامي | N | NPT | 02 | 1/4 | G | مقياس الضغط | |||
| 3: IR3000 | 2 | 0.01 ~ 0.8 ميجا باسكال | 2 | عادم خلفي | F | G | 03 | 3/8 | |||||
| 04 | 1/2 | ||||||||||||
الوظيفة: في حالة العادم، يسمح بتصريف الغاز بضغط أعلى من الضغط المنظم من منفذ التنفيس بعد تنظيم الضغط، وذلك لضمان استقرار الضغط الحالي ضمن نطاق الضغط المنظم. إذا تم حظره، سيصبح الضغط ضغط سحب، ولن يكون هناك تأثير تنظيمي.
مبدأ عمل الصمام الدوار (سلسلة RZ000): يتدفق الوسط إلى لوحة الصمام من جانب المدخل عبر الفتحة الثابتة. تعمل الفتحة الثابتة على لوحة الصمام كفوهة على الحجرة الهوائية للتجويف B لمقعد الصمام. من خلال تغير الضغط، تتوازن القوة التي يمارسها مقعد الصمام على لوحة الصمام، وقوة الغاز المتدفق الذي يؤثر على لوحة الصمام، وقوة إغلاق زنبرك لوحة الصمام. في نفس الوقت، يؤثر على الحجاب الحاجز A ويتوازن مع القوة المؤثرة على الحجاب الحاجز لضبط الضغط المحدد. بمجرد أن يكون الضغط المحدد مرتفعًا جدًا، يتم تنشيط الحجاب الحاجز A، وتزداد المسافة بين مقعد الصمام وقرص الصمام، وينخفض ضغط قرص الصمام، وتصبح الفجوة بين مقعد الصمام وقرص الصمام أكبر وأكبر. يفتح منفذ العادم لتصريف الغاز المضغوط على جانب المدخل بسرعة. في آلية التوجيه هذه من نوع الفوهة والرفرف، يتم اكتشاف انحراف الضغط، مما يتيح تنظيمًا دقيقًا للضغط.
| المواصفات القياسية | الموديل - النوع الأساسي (عجلة) | ||
|---|---|---|---|
| السائل المستخدم | IR10□0-A | IR20□0-A | IR30□0-A |
| الضغط المضمون | هواء | هواء | هواء |
| أقصى ضغط إمداد | 1.5 ميجا باسكال | 1.0 ميجا باسكال | - |
| الحد الأدنى لضغط الإمداد [ملاحظة 1] | الضغط المحدد + 0.05 ميجا باسكال | الضغط المحدد + 0.1 ميجا باسكال | - |
| نطاق الضغط المحدد | IR1000-A: 0.005 ~ 0.2 ميجا باسكال
|
IR2000-A: 0.005 ~ 0.2 ميجا باسكال
|
IR3000-A: 0.01 ~ 0.2 ميجا باسكال
|
| الحساسية [ملاحظة 2] | في حدود 0.2% من المقياس الكامل | في حدود 0.2% من المقياس الكامل | في حدود 0.2% من المقياس الكامل |
| التكرار [ملاحظة 3] | في حدود 0.5% من المقياس الكامل | في حدود 0.5% من المقياس الكامل | في حدود 0.5% من المقياس الكامل |
| استهلاك الهواء (ANR) [ملاحظة 3] | في حدود 1 لتر/دقيقة | في حدود 1 لتر/دقيقة | في حدود 1 لتر/دقيقة |
| حجم المنفذ | 1/8 | 1/4 | 1/4، 3/8، 1/2 |
| منفذ مقياس الضغط | 1/8 (مكانان) | 1/8 (مكانان) | 1/8 (مكانان) |
| درجة حرارة البيئة ودرجة حرارة السائل أثناء الاستخدام [ملاحظة 4] | -5 ~ 60 درجة مئوية (لا تجمد) | -5 ~ 60 درجة مئوية (لا تجمد) | -5 ~ 60 درجة مئوية (لا تجمد) |
| الكتلة (كجم) [ملاحظة 5] | 0.13 | 0.23 | 0.47 |
س: هل يمكنك تقديم عينات مجانية؟
ج: نعم، ولكن ذلك يعتمد على المنتجات، يرجى الاتصال بنا ina@pneuhydr.com أو واتساب 0086 15168536055
س: ما هو نطاق عملك؟
ج: نطاق عملنا هوخدمة تصدير قطع الغيار الأتمتة بحاوية كاملة، وبيعأسطوانة هوائية، معالجة مصدر الهواء، صمام لولبي،صمام هوائي،صمام آلي، صمام نحاسي، صمام هيدروليكي، أسطوانة هيدروليكية، تركيبات هواء وزيت، مقياس ضغطإلخ.س:
ما هي أنواع المنتجات التي يمكنك صنعها؟ج: يمكننا صنع العديد من أنواع الفولاذ المقاوم للصدأ،
النحاس، الألمنيوممعالجة المواد. مثل الضغط العاليصمام / صمام لولبي / صمام كهربائي /صمام مياه /صمام هوائي / أسطوانة هوائية/ صمام هيدروليكي / تراكم هيدروليكيمنتجات وما إلى ذلك.س: هل يمكن تصنيع المنتج بشعارنا وعلامتنا التجارية؟ج: نعم، بالطبع، يمكننا صنعه. نحن موردون لـ OEM لسنوات ومتخصصون في الصنع. ولكن تحتاج إلى منحنا الإذن إذا كان ذلك ممكنًا.س: هل يمكنك توفير سلع أصلية من ماركات هوائية وهيدروليكية وأدوات شهيرة؟ج: نعم، يمكننا توريد مثل Festo، Smc، Ckd، Burket، Hydac، Rexroth، SMS، RSMT، Marsh، Endress+Hauser إلخ.
س:
هل هناك ضمان متاح؟
ج: نعم، عادة ما يكون ضمان الجودة للمنتجات لمدة عام واحد.
س: هل الموصل بنظام بريطاني أم متري؟ ما الفرق بين خيوط PT و NPT و G؟
تدابير مضادة لبيئة البرد الشديد خيط G هو أنبوب أسطواني لا يغلق نفسه، ويتطلب حشوات إضافية لمنع التسرب. PT و NPT مخروطيان، وتصبح الخيوط الداخلية والخارجية أضيق وأضيق عند شدها. يتم تحقيق الإغلاق من خلال تشوه الخيوط، وعادة ما يتم استخدام مانع التسرب أو الشريط معًا لتعزيز تأثير الإغلاق.
خيط G هو أنبوب مستقيم أسطواني يستخدم للتوصيلات غير المغلقة؛ خيط PT هو أنبوب مخروطي يعتمد على تشوه وإغلاق الخيط نفسه؛ NPT هو أيضًا أنبوب مخروطي بزاوية مقطع سن تبلغ 60 درجة، ويستخدم بشكل أساسي في أمريكا الشمالية.
س: كيف تحول وحدات الضغط: ميجا باسكال، بار، psi، كجم/سم²؟
ج: 1 ميجا باسكال = 10 بار ≈ 145 psi ≈ 10 كجم س: ما الذي يسبب عادة احتراق ملفات الصمام اللولبي؟
ج: جهد وتردد غير صحيحين، تبديل متكرر، دخول سائل إلى الرأس التجريبي، مشكلة في قلب الصمام والزنبرك،
بيئة
حارة، اهتزاز شديد، إلخ.
س:
ما الذي يجب ملاحظته للمكونات الهوائية في البيئات ذات درجات الحرارة العالية أو شديدة البرودة؟نقطة التركيز تدابير مضادة لبيئة درجات الحرارة العالية
تدابير مضادة لبيئة البرد الشديد الأختام
| مطاط الفلور، PTFE | مطاط النتريل منخفض الحرارة، مطاط السيليكون، البولي يوريثين | التزييت |
| شحم صناعي عالي الحرارة (منخفض التطاير) | شحم منخفض الحرارة (نقطة انسكاب منخفضة، لزوجة منخفضة) | معالجة إمداد الهواء |
| تعزيز التبريد، إزالة فعالة للمياه | تجفيف نقطة الندى المنخفضة جدًا (نوع التبريد + الامتزاز)، تتبع الحرارة | المكونات المعدنية |
| حجز مساحة التمدد | اختيار مواد ذات متانة في درجات الحرارة المنخفضة، منع التسرب بسبب الانكماش البارد | مكونات التحكم |
| ملفات مقاومة للحرارة العالية، تبديد الحرارة، استهلاك طاقة منخفض | تركيب صناديق العزل، تسخين موضعي، منع التكثيف البارد | التركيب |
| الابتعاد عن مصادر الحرارة، إضافة ألواح عزل حراري | تجنب التعرض للرياح والثلج، لف بمواد عزل حراري | |
