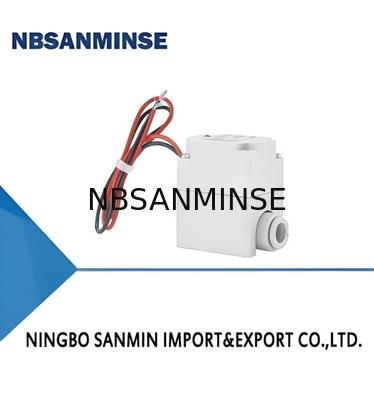

تفاصيل المنتج:
|
| مادة: | الألومنيوم | الطفرة الاسمية: | AC100V 50/60Hz |
|---|---|---|---|
| ضغط: | 1.0 ميجا باسكال | وسائط: | الغاز ، الماء ، الهواء ، الزيت ، البخار |
| بناء: | التحكم، الطيار | مادة الجسم: | الألومنيوم |
| قوة: | ملف لولبي ، هوائي | طلب: | الصناعية، معدات الأتمتة |
| إبراز: | 2 port solenoid valve for dry air,pilot operated solenoid valve,pneumatic solenoid valve with warranty |
||
| VQ | 2 | 1 | أ | 1 | 1 | |
| قطر السلسلة/الفتحة | نوع الصمام | فولتاج الملف | ||||
| 2: VQ20 | A:وحدة واحدة | 1 | AC100V50/60Hz | |||
| 3:VQ30 | M:للمجموعة | 2 | AC200V50/60Hz | |||
| 3 | AC110V50/60Hz | |||||
| 5 | DC24V | |||||
| 6 | DC12V | |||||
| 9 | غيرها | |||||
| G | □ | C6 | |||
| دخول كهربائي | دائرة كهربائية | حجم الميناء | |||
| غروميت | الرمز | الجهد المتردد | التيار التيار | C6 | التركيب بلمسة واحدة لΦ6 |
| Y: محطة DIN | نيل |
مع دائرة توفير الطاقة (مع دائرة حماية ضغط الكهرباء المفرطة) |
مع دائرة مُستقيم موجة كاملة (مع دائرة حماية ضغط الكهرباء المفرطة) |
C8 | التثبيت بلمسة واحدة لΦ8 |
| محطة YO:DIN بدون اتصال | Z |
مع دائرة توفير الطاقة (مع دائرة حماية ضوء / ضغط الكهرباء) |
مع دائرة مُستقيم موجة كاملة (مع دائرة حماية ضوء / ضغط الكهرباء) |
C10 | التركيب بلمسة واحدة لΦ10 |
| هـ | نوع استجابة عالية السرعة (بدون توفير الطاقة، الضوء/الزيادة) دائرة ضغط الكهرباء) |
C12 | التركيب بلمسة واحدة لΦ12 | ||
| التسمية البريطانية | التسمية المحلية | قطر اسمي | الخيط الخارجي - القطر الخارجي (ملم) | الخيط الداخلي - القطر الداخلي (ملم) |
|---|---|---|---|---|
| G1/8 | 1 فين | DN6 | 9.5±0.2 | 8.8±0.2 |
| G1/4 | 2 فين | DN8 | 12.5±0.3 | 11.5±0.3 |
| G3/8 | 3 فين | DN10 | 16.2±0.3 | 15.3±0.3 |
| G1/2 | 4 فين | DN15 | 20.3±0.3 | 19.5±0.3 |
| G3/4 | 6 فين | DN20 | 25.7±0.5 | 24±0.5 |
| G1 | 1 كين | DN25 | 32.5±0.5 | 30.5±0.5 |
| G1-1/4 | 1.2 كين | DN32 | 41.3±0.5 | 39.5±0.5 |
| G1-1/2 | 1.5 كين | DN40 | 47.8±0.5 | 46.6±0.5 |
| G2 | 2 كين | DN50 | 59.6±0.5 |
| المواصفات القياسية | VQ20 | VQ30 | |
|---|---|---|---|
| صفوف متعددة {10} {*} {مواصفات الصمام} | السلسلة | VQ20 | VQ30 |
| هيكل الصمام | عدة أعمدة {2} {c} {صمام ثنائي الاتجاه يعمل بالطيار} | ||
| السائل المستخدم | عدة أعمدة {2} {c} {الهواء، الغازات الخاملة (الملاحظة 1) } | ||
| درجة الحرارة المحيطة ودرجة حرارة السائل المستخدم | {2}{c}{-10~50°C (ملاحظة 2) } | ||
| التشحيم | عدة أعمدة {2} {c} {ليس مطلوبا} | ||
| تشغيل يدوي | عدة أعمدة {2} {c} {نوع القفل (المعدات المطلوبة) (الملاحظة 3) } | ||
| مقاومة الصدمات، مقاومة الاهتزاز | عدة أعمدة {2}{c}{150 / 30m/s2 (الملاحظة 4) } | ||
| هيكل الحماية | عدة أعمدة {2} {c} {ضد الغبار (الملاحظة 5) } | ||
| تسرب داخلي (cm3/min) | عدة أعمدة {2} {c} {15 أو أقل} | ||
| التسرب الخارجي (cm3/min) | عدة أعمدة {2} {c} {15 أو أقل} | ||
| طريقة التثبيت | {2}{c}{free} | ||
| الكتلة | 46 غرام | 80 غرام | |
| {مواصفات الكهربائية} | الجهد المسموح به في الملف | عدة أعمدة {2} {c} {DC12V، DC24V، AC100V، AC110V، AC200V} | |
| تقلبات الجهد المسموح بها | عدة أعمدة {2} {c} {± 10% من الجهد الاسمي} | ||
| فئة عزل الملف | عدة أعمدة {2} {c} {ما يعادل الفئة B} | ||
| {*} {استهلاك الطاقة} | DC (مع دائرة توفير الطاقة) | {\pos (190,220) } {بداية: 2.9W، الإحتفاظ: 0.6W} | |
| DC (بدون دائرة توفير الطاقة) | {2}{c}{2.9W} | ||
| التكييف | عدة أعمدة {2} {c} {2VA} | ||
| طريقة خروج سلك الرصاص | عدة أعمدة {2} {c} {نوع الخروج المباشر، نوع المقبس DIN} |
| المواصفات المميزة | VQ20 | VQ30 | ||||
|---|---|---|---|---|---|---|
| {*}{خصائص التدفق} | السلسلة | عدة أعمدة {2} {c} {VQ20} | {2}{c}{VQ30} | |||
| حجم الميناء | φ6 | φ8 | φ10 | φ12 | ||
| [(تيكست{دم}^3/(تيكست{s·bar}))] | 1.4 | 1.5 | 2.8 | 3.0 | ||
| 0.23 | 0.42 | 0.42 | 0.37 | |||
| 0.33 | 0.39 | 0.80 | 0.81 | |||
| عدة أعمدة {3} {l} {أقل فرق في ضغط التشغيل} | عدة أعمدة {4} {c} {0.01MPa (الملاحظة 3) } | |||||
| عدة أعمدة {3} {l} {أقصى فرق في ضغط العمل} | {2}{c}{0.6MPa} | {2}{c}{0.5MPa} | ||||
| {*}{وقت الاستجابة (ملاحظة 1) } | الدائرة الكهربائية | مع دائرة توفير الطاقة | نوع استجابة عالية السرعة (ملاحظة 2) | مع دائرة توفير الطاقة | نوع استجابة عالية السرعة (ملاحظة 2) | |
| على | 10 ميس أو أقل | 7ms أو أقل | 25 ثانية أو أقل | 20 ثانية أو أقل | ||
| مغلق | 15 ثانية أو أقل | 5 ميس أو أقل | 15 ثانية أو أقل | 5 ميس أو أقل |
س: هل يمكن أن تقدم العينات المجانية ؟
أ: نعم، لكن هذا يعتمد على المنتجات الرجاء الاتصال بنا ina@pneuhydr.com أو على واتساب 0086 15168536055
س: ما هو نطاق عملك ؟
ج: نطاق عملنا هوخدمة أجزاء التشغيل الآلي للمصدر مع حاوية كاملة وبيعأسطوانة الهواء ، معالجة مصدر الهواء ، صمام الكهربائي ،صمام الهواءصمام المحركصمام نحاسي، صمام هيدروليكي، أسطوانة هيدروليكية، الهواء والنفطالارتباط، مقياس الضغطوهلم جرا
س:Wما نوع المنتجات التي يمكنك صنعها ؟
ج: يمكننا صنع العديد من أنواع الفولاذ المقاوم للصدأ, النحاس، الألومنيوممعالجة الموادمثل عاليةالضغط صمام / صمام الكهرباء / صمام الكهرباءصمام الماءصمام هوائي/أسطوانة الهواء/صمام هيدروليكي/تجميع هيدروليكيالمنتجات وما إلى ذلك.
س: هل يمكن تصنيع المنتج مع شعارنا وعلامتنا التجارية ؟
ج: نعم ، بالطبع يمكننا صنعها. نحن مورّد OEM لسنوات ومهنيون في صنعها. ولكنك بحاجة إلى إعطائنا الإذن إذا كان ذلك ممكناً.
س: هل يمكنك توفير المنتجات الأصلية الشهيرة للآلات الهوائية والهيدروليكية ؟
ج: نعم، يمكننا توفير مثل فيستو، سمك، سي كيد، بوركيت، هيدك، ريكسروث، سيمنز، روزمونت، مارش، إندريس + هاوزر الخ
س: هل هناك ضمان متاح؟
ج: نعم، عادة المنتجات هي سنة واحدة ضمان الجودة.
س: هل هو في النظام البريطاني أو المتري؟ ما هو الفرق بين PT، NPT، و G الخيوط؟
أ: الخيط G أسطواني ولا يغلق نفسه ، مما يتطلب غطاءات إضافية لمنع التسرب. PT و NPT مخروط ،والخيوط الداخلية والخارجية تصبح أكثر تشدّداً عند تشديديتم تحقيق الختم من خلال تشوه الخيوط ، وعادة ما يستخدم مواد الختم أو الشريط جنبا إلى جنب لتعزيز تأثير الختم
الخيط G هو أنبوب أسطواني مستقيم يستخدم للاتصالات غير المغلقة؛ الخيط PT هو أنبوب مخروط يعتمد على تشوه وتسجيل الخيط نفسه.NPT هو أيضا أنبوب مخروط مع زاوية ملف تعريف الأسنان من 60 درجة، تستخدم بشكل رئيسي في أمريكا الشمالية
س: كيفية تحويل وحدات الضغط: MPa، bar، psi، kg/cm2؟
ج: 1MPa=10bar≈145psi≈10kg
س: ما الذي يسبب عادةً إرهاق لفائف الصمامات الكهربائية؟
الجواب:جهد غير صحيح و هرتز، التبديل المتكرر، رأس الطيار يدخل السائل، قلب الصمام ومشكلة الربيع،البيئة الحرارة، الاهتزازات الثقيلة، الخ
س: ما الذي يجب ملاحظته عن المكونات الهوائية في بيئات ذات درجات حرارة عالية أو باردة للغاية؟
| نقطة التركيز | التدابير المضادة للبيئة عالية الحرارة | التدابير المضادة للبيئة الباردة للغاية |
| الأختام | المطاط الفلور، PTFE | نيتريل منخفض الحرارة، مطاط السيليكون، بولي يوريثان |
| التشحيم | الدهون الاصطناعية عالية درجة الحرارة (التقلب المنخفض) | الدهون ذات درجة حرارة منخفضة (نقطة صب منخفضة ، لزجة منخفضة) |
| معالجة إمدادات الهواء | تعزيز التبريد، إزالة المياه بكفاءة | تجفيف منخفضة جداً (التبريد + نوع الامتصاص) ، تعقب الحرارة |
| المكونات المعدنية | تصريح توسيع الاحتياطي | اختيار المواد مع صلابة درجة حرارة منخفضة، ومنع التسرب بسبب الانكماش البارد |
| مكونات التحكم | لفائف عالية المقاومة للحرارة ، تبديد الحرارة ، استهلاك طاقة منخفض | تثبيت صناديق العزل، التدفئة المحلية، منع التكثيف البارد |
| التثبيت | ابق بعيداً عن مصادر الحرارة، أضف لوحات عازلة حرارية | تجنب التعرض للرياح والثلوج، وتغليف مع مواد العزل الحراري |
