تفاصيل المنتج:
|

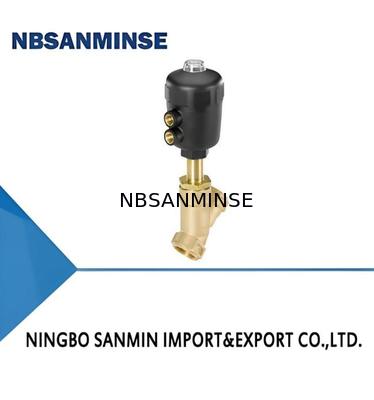

| إبراز: | Pneumatic angle seat valve gunmetal body,2/2 way angle seat valve PA actuator,Pneumatically operated angle seat valve |
||
|---|---|---|---|
|
يمكن دمجها مع
|
وصف النوع
|
|
 |
النوع 8644 نظام التحكم عن بعد في عملية التشغيل |
يتم تشغيل صمام مقعد الزاوية الذي يتم تشغيله من الخارج باستخدام صمام واحد أو مزدوجمحرك المكبس الذي يعمل. المكون متوفر في مادة مختلفةتعتمد على درجة حرارة البيئة. يتم تحقيق معدلات تدفق عالية مع
مسار التدفق مستقيم تقريبا. الغدة التعبئة ذاتية التكيف الموثوق بها توفرهذه الصمامات الخالية من الصيانة وقوية يمكن أن تكونمزودة بعد ذلك بمجموعة شاملة من الملحقات لإشارة الموقع،الحد من السباق أو التحكم اليدوي.
|
|
النوع 8640 حلول أنظمة هوائية مخصصة لصناعات المعالجة |
|
|
النوع 8697 التحكم الهوائي للأتمتة اللامركزية لفمامات العملية ELEMENT |
|
|
النوع 6012 صمام المضخة 3/2 طريق العمل المباشر |
|
|
النوع 6014 صمام المضخة 3/2 طريق العمل المباشر |
|
|
النوع 8840 مجموعة صمامات العملية المنسقة - التوزيع والجمع |
|
1البيانات التقنية العامة
| المنتج الخصائص | |
| الأبعاد | يمكن الاطلاع على معلومات أكثر تفصيلاً في الفصل 6، الأبعاد في الصفحة 7 |
| المواد | يمكن الاطلاع على معلومات أكثر تفصيلاً في الفصل "5.المواد" في الصفحة 6. |
| التصميم | صمام مقعد الزاوية |
| حجم اتصال الميناء | DN10...DN80,NPS%...NPS 3 |
| إعدادات السلامة في حالة انقطاع الطاقة | مغلقة بشكل اسمي (وظيفة التحكم A) ، مفتوحة بشكل اسمي (وظيفة التحكم B) |
| اتجاه التدفق | التدفق إلى فتح (تحت المقعد) ، التدفق إلى الإغلاق (فوق المقعد) |
| الأداء البيانات | |
| ضغط العمل | ...25 بار ((g) ، الفراغ يصل إلى 0.9 بار ((g) ((خيار، انظر "7.1"بيانات السوائل" في الصفحة 11 |
| الضغط الاسمي | PN25 ((DIN EN 1333) ،الفئة 150 ((DIN EN 1759) |
| ضغط الطيار | 2... 10 بار ((ج) ، انظر "7.1"بيانات السوائل" في الصفحة 11 |
| K، القيمة | 3.8....140 م3/ساعة |
| الإعلام البيانات | |
| متوسطة | البخار، الماء، الغازات المحايدة، الكحول، الزيوت، الوقود، السوائل الهيدروليكية، محلول الملح، القلي محلولات، المذيبات العضوية، للغازات الوقودية من الفئة I،II وكل ما يلي. الـ (EU) 2016/426 والأكسجين |
| درجة حرارة متوسطة | -40... 230 درجة مئوية، انظر "7.2"الحدود التشغيلية" في الصفحة 15 |
| اللزوجة | (ماكس)600 mm2/s |
| وسيلة التحكم | الهواء، الغازات المحايدة |
| العملية/الميناء الصلة التواصل | |
| الميناء الروابط وصلة خيوط |
G ((DIN ISO 228-1) المعاهدة الدولية للصحة (NPT) IASME B1.20.1) Pc ((ISO7-1) |
| وصلة لحامية | DIN إين ISO1127/ISO 4200/DN11866 ب DIN 118502/DIN 11866 A أسميه بي بي إي/دين 11866 سي الرسائل النصية 3008 |
| وصلة المشبك | DIN 32676 B ((الأنابيب ISO 4200) DIN 32676A ((الأنابيب DIN 118502) ASME BPE |
| الطيار الهواء الميناء | |
| مقاس جهاز التشغيل 40 ((C) | الخيط G% |
| مقاس جهاز التشغيل 50 ((D)...125 ((H) | الخيط G4 |
| الموافقات و الشهادات | |
| الارتباط | التعامل مع الغذاء 1935/2004 ((EG),FDA مياه الشرب توجيه معدات الضغط لوائح الأجهزة الغازية توجيه الآلات |
| الموافقات | مقاومة للانفجارات ATEX/IECex |
| شهادة المواد | 2.2,3.1 |
| البيئة و التثبيت | |
| درجة حرارة البيئة | -10...140°Cانظر إصدارات المنتج في الصفحة 4 |
| درجة الحماية | IP67 |
| موقع التثبيت | حسب الضرورة، ويفضل أن يكون جهاز التشغيل في وضع مستقيم |
| المنتج الخصائص | |
| الاسم الاسمي تير | DN10...DN65,NPS%...NPS2 |
| الأداء البيانات | |
| ضغط العمل | 0...16 منع ((ج) ، الفراغ حتى -0.9 بار (غ)) الخيار، انظر 7.1البيانات الجويةالصفحة11 |
| أقصى الطيار الضغط | |
| مقاس جهاز التشغيل 40 ((C) ، 50[D]، 63E) ، 80F) ، 100 ((G) |
10 حظر ((ز) |
| (حجم جهاز التشغيل 125H) | (سبعة ضربات) |
| الإعلام البيانات | |
| درجة حرارة المتوسط | -40... 180 درجة مئوية |
| المنتج الصلة | |
| الميناء الصلة | وصلة خيوط |
| البيئة و التثبيت | |
| البيئة درجة الحرارة |
-10...60 درجة مئوية (انظر 72 درجة الحد الأقصى للعمل) في الصفحة 15 |
س: هل يمكن أن تقدم العينات المجانية ؟
أ: نعم، لكن هذا يعتمد على المنتجات الرجاء الاتصال بنا ina@pneuhydr.com أو على واتساب 0086 15168536055
س: ما هو نطاق عملك ؟
ج: نطاق عملنا هوخدمة أجزاء التشغيل الآلي للمصدر مع حاوية كاملة وبيعأسطوانة الهواء ، معالجة مصدر الهواء ، صمام الكهربائي ،صمام الهواءصمام المحركصمام نحاسي، صمام هيدروليكي، أسطوانة هيدروليكية، الهواء والنفطالارتباط، مقياس الضغطوهلم جرا
س:Wما نوع المنتجات التي يمكنك صنعها ؟
ج: يمكننا صنع العديد من أنواع الفولاذ المقاوم للصدأ, النحاس، الألومنيوممعالجة الموادمثل عاليةالضغط صمام / صمام الكهرباء / صمام الكهرباءصمام الماءصمام هوائي/أسطوانة الهواء/صمام هيدروليكي/تجميع هيدروليكيالمنتجات وما إلى ذلك.
س: هل يمكن تصنيع المنتج مع شعارنا وعلامتنا التجارية ؟
ج: نعم ، بالطبع يمكننا صنعها. نحن مورّد OEM لسنوات ومهنيون في صنعها. ولكنك بحاجة إلى إعطائنا الإذن إذا كان ذلك ممكناً.
س: هل يمكنك توفير المنتجات الأصلية الشهيرة للآلات الهوائية والهيدروليكية ؟
ج: نعم، يمكننا توفير مثل فيستو، سمك، سي كيد، بوركيت، هيدك، ريكسروث، سيمنز، روزمونت، مارش، إندريس + هاوزر الخ
س: هل هناك ضمان متاح؟
ج: نعم، عادة المنتجات هي سنة واحدة ضمان الجودة.
س: هل هو في النظام البريطاني أو المتري؟ ما هو الفرق بين PT، NPT، و G الخيوط؟
أ: الخيط G أسطواني ولا يغلق نفسه ، مما يتطلب غطاءات إضافية لمنع التسرب. PT و NPT مخروط ،والخيوط الداخلية والخارجية تصبح أكثر تشدّداً عند تشديديتم تحقيق الختم من خلال تشوه الخيوط ، وعادة ما يستخدم مواد الختم أو الشريط جنبا إلى جنب لتعزيز تأثير الختم
الخيط G هو أنبوب أسطواني مستقيم يستخدم للاتصالات غير المغلقة؛ الخيط PT هو أنبوب مخروط يعتمد على تشوه وتسجيل الخيط نفسه.NPT هو أيضا أنبوب مخروط مع زاوية ملف تعريف الأسنان من 60 درجة، تستخدم بشكل رئيسي في أمريكا الشمالية
س: كيفية تحويل وحدات الضغط: MPa، bar، psi، kg/cm2؟
ج: 1MPa=10bar≈145psi≈10kg
س: ما الذي يسبب عادةً إرهاق لفائف الصمامات الكهربائية؟
الجواب:جهد غير صحيح و هرتز، التبديل المتكرر، رأس الطيار يدخل السائل، قلب الصمام ومشكلة الربيع،البيئة الحرارة، الاهتزازات الثقيلة، الخ
س: ما الذي يجب ملاحظته عن المكونات الهوائية في بيئات ذات درجات حرارة عالية أو باردة للغاية؟
| نقطة التركيز | التدابير المضادة للبيئة عالية الحرارة | التدابير المضادة للبيئة الباردة للغاية |
| الأختام | المطاط الفلور، PTFE | نيتريل منخفض الحرارة، مطاط السيليكون، بولي يوريثان |
| التشحيم | الدهون الاصطناعية عالية درجة الحرارة (التقلب المنخفض) | الدهون ذات درجة حرارة منخفضة (نقطة صب منخفضة ، لزجة منخفضة) |
| معالجة إمدادات الهواء | تعزيز التبريد، إزالة المياه بكفاءة | تجفيف منخفضة جداً (التبريد + نوع الامتصاص) ، تعقب الحرارة |
| المكونات المعدنية | تصريح توسيع الاحتياطي | اختيار المواد مع صلابة درجة حرارة منخفضة، ومنع التسرب بسبب الانكماش البارد |
| مكونات التحكم | لفائف عالية المقاومة للحرارة ، تبديد الحرارة ، استهلاك طاقة منخفض | تثبيت صناديق العزل، التدفئة المحلية، منع التكثيف البارد |
| التثبيت | ابق بعيداً عن مصادر الحرارة، أضف لوحات عازلة حرارية | تجنب التعرض للرياح والثلوج، وتغليف مع مواد العزل الحراري |
