تفاصيل المنتج:
|

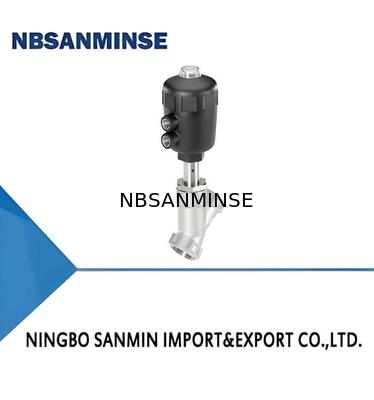

| إبراز: | Pneumatic angle seat valve stainless steel,2/2 way angle seat valve PA actuator,Stainless steel angle seat valve pneumatic |
||
|---|---|---|---|
|
يمكن دمجه مع
|
وصف النوع
|
|
 |
النوع 8644 نظام التحكم في تشغيل العمليات عن بعد AirLINE |
يتم تشغيل صمام الزاوية ذو التحكم الخارجي بواسطة مكبس أحادي أو مزدوجالتشغيل. يتوفر المشغل في مادتين مختلفتين، اعتمادًا على درجة الحرارة المحيطة. يتم تحقيق معدلات تدفق عالية مع مسار تدفق مستقيم تقريبًا. توفر حشوة الغدة ذاتية الضبط والموثوقة سلامة إغلاق عالية. هذه الصمامات المتينة التي لا تحتاج إلى صيانة يمكن تحديثها بمجموعة شاملة من الملحقات للإشارة إلى الموضع، تحديد حدود الشوط أو التحكم اليدوي.
|
|
النوع 8640 حلول مخصصة لأنظمة الهواء المضغوط للصناعات التحويلية |
|
|
النوع 8697 التحكم الهوائي للأتمتة اللامركزية لصمامات العمليات ELEMENT |
|
|
النوع 6012 صمام مكبس 3/2 طريقة مباشر التشغيل |
|
|
النوع 6014 صمام مكبس 3/2 طريقة مباشر التشغيل |
|
|
النوع 8840 مجموعة صمامات العمليات المعيارية - التوزيع والتجميع |
|
1. البيانات الفنية العامة
| وصلة المنفذ القطر الاسمي | |
| الأبعاد | يمكن العثور على معلومات أكثر تفصيلاً في الفصل "6. الأبعاد" في الصفحة 7. |
| المادة | يمكن العثور على معلومات أكثر تفصيلاً في الفصل "5. المواد" في الصفحة 6. |
| التصميم | صمام زاوية |
| حجم وصلة المنفذ | الأداء |
| إعداد الأمان في حالة انقطاع التيار الكهربائي | مغلق عادة (وظيفة التحكم A)، مفتوح عادة (وظيفة التحكم B) |
| اتجاه التدفق | التدفق للفتح (أسفل المقعد)، التدفق للإغلاق (فوق المقعد) |
| البيانات درجة حرارة الوسط | |
| 0...25 بار (مقياس)، فراغ يصل إلى -0.9 بار (مقياس) (خيار، انظر "7.1. بيانات السوائل" في | ...25 بار (مقياس)، فراغ يصل إلى -0.9 بار (مقياس) (خيار، انظر "7.1. بيانات السوائل" في الصفحة 11 |
| الضغط الاسمي | PN25 (DIN EN 1333)، الفئة 150 (DIN EN 1759) |
| ضغط التشغيل (التحكم) | 2...10 بار (مقياس)، انظر "7.1. بيانات السوائل" في الصفحة 11 |
| قيمة K | 3.8...140 م³/ساعة |
| البيانات درجة حرارة الوسط | |
| -10...185 درجة مئوية | بخار، ماء، غازات محايدة، كحول، زيوت، وقود، سوائل هيدروليكية، محلول ملحي، قلوي محاليل، مذيبات عضوية، لغازات الوقود من الفئة I، II و III وفقًا للائحة أجهزة الغاز (الاتحاد الأوروبي) 2016/426 والأكسجين |
| درجة حرارة الوسط | -40...230 درجة مئوية، انظر "7.2. حدود التشغيل" في الصفحة 15 |
| اللزوجة | بحد أقصى 600 مم²/ثانية |
| وسط التحكم | هواء، غازات محايدة |
| العملية/المنفذ وصلة ملولبة، ملحومة أو مشبك &التواصل | |
| المنفذ التوصيلات وصلة ملولبة |
G (DIN ISO 228-1) NPT (ASME B1.20.1) Rc (ISO7-1) |
| وصلة ملحومة | DIN EN ISO1127/ISO 4200/DN11866 B DIN 118502/DIN 11866 A ASME BPE/DIN 11866 C SMS 3008 |
| وصلة مشبك | DIN 32676 B (أنبوب ISO 4200) DIN 32676 A (أنبوب DIN 118502) ASME BPE |
| منفذ هواء التحكم حجم المشغل 40 (C) | |
| خيط G% | حجم المشغل 50 (D)...125 (H) |
| خيط G4 | الموافقات |
| مقاومة للانفجار ATEX/IECex درجة الحرارة المحيطة الامتثال | |
| ملامسة الطعام 1935/2004 (EG)، FDA | مياه الشرب توجيه معدات الضغط لائحة أجهزة الغاز توجيه الآلات الموافقات |
| مقاومة للانفجار ATEX/IECex | شهادة المواد |
| 2.2، 3.1 | البيئة |
| التركيب درجة الحرارة المحيطة -10...60 درجة مئوية انظر "7.2. حدود التشغيل" في الصفحة 15 | |
| س: هل يمكنك تقديم عينات مجانية؟ | درجة الحماية |
| IP67 | وضع التركيب |
| حسب الحاجة، ويفضل أن يكون المشغل في وضع رأسي | 2.2. جسم من الفولاذ المقاوم للصدأ مع مشغل PA |
| وصلة المنفذ القطر الاسمي | |
| DN10...DN80, NPS%...NPS 3 | الأداء |
| البيانات درجة حرارة الوسط | |
| 0...25 بار (مقياس)، فراغ يصل إلى -0.9 بار (مقياس) (خيار، انظر "7.1. بيانات السوائل" في | الصفحة 11الحد الأقصى |
| ضغط التحكم ضغط التحكم/ 63 (E)، 80 (F)، 100 (G) 10 بار (مقياس) |
حجم المشغل 125 (H) |
| 7 بار (مقياس) | الوسائط |
| البيانات درجة حرارة الوسط | |
| -10...185 درجة مئوية المنتج | الاتصال |
| وصلة المنفذ وصلة ملولبة، ملحومة أو مشبك | |
| البيئة | و |
| التركيب درجة الحرارة المحيطة -10...60 درجة مئوية انظر "7.2. حدود التشغيل" في الصفحة 15 | |
| س: هل يمكنك تقديم عينات مجانية؟ | ج: نعم، |
ولكن ذلك يعتمد على المنتجات،
يرجى الاتصال بنا على ina@pneuhydr.com أو واتساب 0086 15168536055 س: ما هو نطاق عملك؟ ج: نطاق عملنا هو
خدمة تصدير قطع الغيار الأتمتة بحاوية كاملة، وبيع
أسطوانة هواء، معالجة مصدر الهواء، صمام لولبي،صمام هواء،صمام محرك، صمام نحاسي، صمام هيدروليكي، أسطوانة هيدروليكية،وصلات هواء وزيت , مقياس ضغط إلخ.س:ما هي أنواع المنتجات التي يمكنك صنعها؟
ج: يمكننا صنع العديد من أنواع الفولاذ المقاوم للصدأ،,النحاس، الألمنيوم
معالجة المواد.مثل الضغط العالي صمام / صمام لولبي / صمام كهربائي صمام مياه /صمام هوائي/ أسطوانة هواء/ صمام هيدروليكي / مجمع هيدروليكيمنتجات وما إلى ذلك.س: هل يمكن تصنيع المنتج بشعارنا وعلامتنا التجارية؟ج: نعم، بالطبع، يمكننا ذلك. نحن موردون مصنعون للمعدات الأصلية لسنوات ومحترفون في التصنيع. ولكن تحتاج إلى منحنا الإذن إذا كان ذلك ممكنًا.س: هل يمكنك توفير سلع أصلية من ماركات هوائية وهيدروليكية وأجهزة قياس شهيرة؟ج: نعم، يمكننا التوريد مثل Festo، Smc، Ckd، Burket، Hydac، Rexroth، SMS، RSMT، Marsh، Endress+Hauser إلخ.
س:
هل هناك ضمان متاح؟
ج: نعم، عادة ما تكون المنتجات ضمان جودة لمدة عام واحد.
س: هل الموصل بالنظام البريطاني أم المتري؟ ما الفرق بين خيوط PT و NPT و G؟
إجراءات مضادة لبيئة شديدة البرودة خيط G أسطواني ولا يغلق ذاتيًا، ويتطلب حشوات إضافية لمنع التسرب. PT و NPT مخروطيان، وتصبح الخيوط الداخلية والخارجية أضيق وأضيق عند الشد. يتم تحقيق الإغلاق من خلال تشوه الخيوط، ويتم عادة استخدام مانع التسرب أو الشريط معًا لتعزيز تأثير الإغلاق.
خيط G هو أنبوب مستقيم أسطواني يستخدم للتوصيلات غير المغلقة؛ خيط PT هو أنبوب مخروطي يعتمد على تشوه وإغلاق الخيط نفسه؛ NPT هو أيضًا أنبوب مخروطي بزاوية مقطع سن 60 درجة، ويستخدم بشكل أساسي في أمريكا الشمالية.
س: كيف تحول وحدات الضغط: MPa، bar، psi، kg/cm²؟
ج: 1MPa=10bar≈145psi≈10kg س: ما الذي يسبب عادة احتراق ملفات الصمام اللولبي؟
ج: جهد وتردد غير صحيحين، تبديل متكرر، دخول رأس التحكم في السائل، مشكلة في قلب الصمام والزنبرك،
بيئة
حارة، اهتزاز شديد، إلخ.
س:
ما الذي يجب ملاحظته للمكونات الهوائية في البيئات ذات درجات الحرارة العالية أو شديدة البرودة؟نقطة التركيز إجراءات مضادة لبيئة درجات الحرارة العالية
إجراءات مضادة لبيئة شديدة البرودة الأختام
| مطاط الفلور، PTFE | مطاط النتريل منخفض الحرارة، مطاط السيليكون، البولي يوريثين | التزييت |
| شحم صناعي عالي الحرارة (منخفض التطاير) | شحم منخفض الحرارة (نقطة صب منخفضة، لزوجة منخفضة) | معالجة إمداد الهواء |
| تعزيز التبريد، إزالة فعالة للمياه | تجفيف نقطة الندى فائقة الانخفاض (نوع التبريد + الامتصاص)، تتبع الحرارة | المكونات المعدنية |
| تخصيص مساحة تمدد | اختيار مواد ذات صلابة في درجات الحرارة المنخفضة، منع التسرب بسبب الانكماش البارد | مكونات التحكم |
| ملفات عالية المقاومة للحرارة، تبديد الحرارة، استهلاك طاقة منخفض | تركيب صناديق عازلة، تسخين موضعي، منع التكثف البارد | التركيب |
| الابتعاد عن مصادر الحرارة، إضافة ألواح عازلة للحرارة | تجنب التعرض للرياح والثلج، لف بمواد عازلة للحرارة | |
