تفاصيل المنتج:
|
| مادة: | فُولاَذ | الجسم صمام: | النحاس |
|---|---|---|---|
| حجم الملف: | HJKOM | قوة: | الملف اللولبي ، الهوائية ، الهيدروليكية ، 2x6.5W (12VDC) ، 2x7W (110VAC) |
| درجة حرارة التشغيل: | NBR لـ -5 ~ 80 ℃ و Viton لـ -5 ~ 150 ℃ ، -15 ~ 150 درجة مئوية ل Viton ، EPDM ، -29 ℃ ~ +200 ℃ | اتصال: | خيط أنثى ، موضوع (NPT ، نهاية الحافة ، BSP ، BSPT) |
| الجهد االكهربى: | DC12V DC24V AC24V AC110V AC220V AC380V ، AC ، ± 10 ٪ ، DC | درجة حرارة العمل: | 5-50DEGREE ، 5 ~ 50 درجة مئوية |
| إبراز: | صمام غشائي ثنائي/ثنائي الاتجاه,صمام لولبي بمساعدة سيرفو,صمام لولبي نحاسي بمادة فولاذية,Servo-assisted Solenoid Valve,Steel Material Brass Solenoid Valve |
||
| يمكن دمجها مع | وصف النوع | |
 |
النوع 2518 سدادة الكابلات النموذج A وفقًا لمعيار DIN EN 175301-803 |

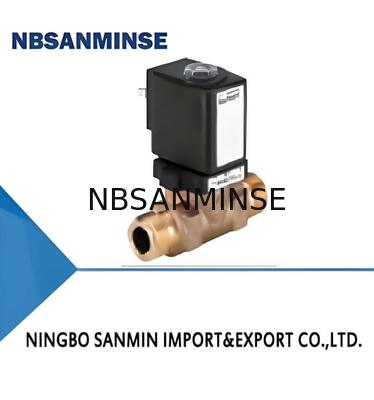

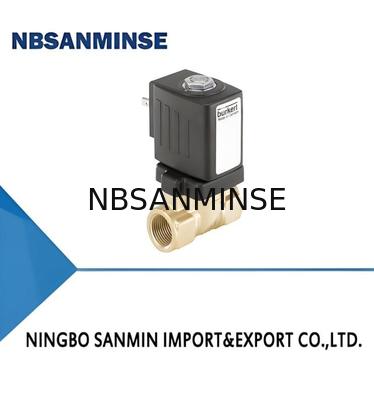

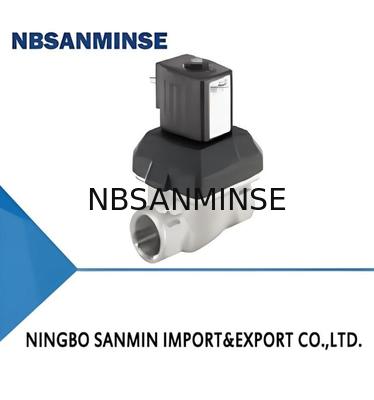

صمام 6213 EV هو صمام الحجاب الحاجز بمساعدة الخدمة من سلسلة S.EV.
دعم رباعية الحجاب الحاجز عملية فتح الصمام.
في نسختها القياسية، صمام مناسب للاستخدام في السوائل.
الضغط الحراري مطلوب لفتح كامل. نسخة خاصة (HP00)
الذي يفتح الصمام دون ضغط التفاضل متاح للغاز و
تطبيقات الفراغ. تتوفر مجموعات مختلفة من مواد الحجاب الحاجز
اعتمادا على التطبيق. وتشمل مجموعة من الأسرة النحاس، والبقع
أقل من الصلب والمعدن. النحاس المقاوم للزيت متاح
لتقليل استهلاك الطاقة في التشغيل، الملفات مع ركلة والسقوط
المجموعة الإلكترونية (التكنولوجيا الملفوفة المزدوجة) متوفرة.
|
|
النوع 2513 سدادة الكابلات النموذج A وفقًا لمعيار DIN EN 175301-803 |
|
|
النوع 1087 جهاز توقيت، نموذج A وفقًا لمعيار DIN EN 175301-803 |
|
| 1. عامة تقنية البيانات | |
| المنتج الخصائص | |
| الأبعاد | يمكن الاطلاع على معلومات مفصلة في الفصل "5.الأبعاد" في الصفحة 6. |
| المواد | |
| البحر | NBR،FKM،EPDM |
| الجسم | النحاس حسب DINEN50930-6 الفولاذ المقاوم للصدأ 1.4408 المعدن الرماحي ((خيط خارجي) DN 10..DN 20 |
| كوب | البولياميد، الإيبوكسي (فئة العزل H) |
| الجزء الداخلي من الصمام | جسم النحاس:النحاس،الفولاذ المقاوم للصدأ و PPS الهيكل من الفولاذ المقاوم للصدأ:الفولاذ المقاوم للصدأ و PPS جسم المعدنية:الفولاذ المقاوم للصدأ و PPS ((الخيط الخارجي DN 10...DN 20 |
| فتحة | المعيار:DN 10..DN40 HP00:DN 13....DN20 |
| وظيفة الدائرة | يمكن الاطلاع على معلومات مفصلة في الفصل "2. وظائف الدوائر" في الصفحة 4. |
| الأداء البيانات | |
| دورة العمل | 100٪ مستمرة القياسية؛KD طوافة الحد الأقصى القياسية 6 مفاتيح الدائرة / دقيقة |
| التبديل التوقيت AC/DC | |
| DN 10.. DN 13 | افتتاح:10..... 100 ميس (سيوسينغ):100...200 ميس افتتاح:200...300 ميس (سيوسينغ):400...700 ميس افتتاح: 30400 ثانية الإغلاق:800...1400 ثانية |
| DN 20 | |
| DN 25..DN 40 | |
| الكهرباء البيانات | |
| الجهد التشغيلي | المعيار:024/DC،024/50,230/50,110/50,120/60 HP00:024/DC،24V ((50..60 Hz) ،230V ((50...60 Hz) |
| استهلاك الطاقة | اعتمادا على فتحة وحجم الملف للمعلومات التفصيلية، انظر "6.مواصفات الأداء" في الصفحة 11 |
| تحمل الجهد | ± 10% |
| متوسطة البيانات | |
| التشغيل متوسطة | |
| الـ NBR | السوائل المحايدة،الماء،الزيت الهيدروليكي،الزيت بدون إضافات |
| FKM | المحلولات، الزيوت الساخنة مع المواد المضافة |
| EPDM | النفط والسوائل والغازات الخالية من الدهون |
| متوسطة درجة الحرارة | |
| الـ NBR | -10 درجة مئوية... +80 درجة مئوية |
| FKM | 0 درجة مئوية... +90 درجة مئوية مع لفائف البولياميد 0 درجة مئوية....+120 درجة مئوية مع لفائف البوكسي |
| EPDM | -30 درجة مئوية... +90 درجة مئوية مع لفائف بولياميد |
| -30 درجة مئوية... +100 درجة مئوية مع لفاف البوكسي | |
| EPDM مع موافقة المياه وفقًا لشركة UBA |
نطاق التطبيق للمياه الباردة والساخنة حتى + 60 °C |
| اللزوجة | ماكس.21mm2/s |
| العملية/الميناء الصلة التواصل | |
| الاتصال الكهربائي | رابط العلامة acc.to DINEN175301-803 من A (انظر (8)4"طلب ملحقات البطاقة" في الصفحة 29 |
| الموافقات و الشهادات | |
| درجة الحماية | IP65IP65 مع سدادة الكابلات نوع 2518▶ 4XNEMA مع النسخة الفولاذ المقاوم للصدأ والكابل النوع 2509▶ |
| البيئة و التثبيت | |
| التثبيت | حسب الضرورة، ويفضل أن يكون جهاز التشغيل في وضع مستقيم |
| درجة حرارة البيئة | الحد الأقصى +55 درجة مئوية |
| مقياس عند 6 بار و + 20°°غطاء المياه، فتح المياه، تشكيل المياه0...90%، تعزيز الضغط 10...10% | |
