تفاصيل المنتج:
|
| فتحة: | DN 10 ... DN 50 | جهد التشغيل: | 24 فولت/العاصمة ، 24 فولت/UC ، 24 فولت/50 ... 60 هرتز ، 230 فولت/UC ، 230 فولت/50 ... 60 هرتز |
|---|---|---|---|
| درجة الحرارة المحيطة: | الأعلى. +55 درجة مئوية | وسائط: | الغاز ، الماء ، الهواء ، الزيت ، البخار |
| قياسي أو غير قياسي: | معيار | ضغط العمل: | 0.15-0.8mpa ، 0-7kgf/cm3،0.15 ~ 0.8 MPa |
| الجهد االكهربى: | DC12V DC24V AC24V AC110V AC220V AC380V ، AC ، ± 10 ٪ ، DC | ||
| إبراز: | 2/2-Way الصمام الكهربائي النحاسي,صمام الحجاب الحاجز DN 10... DN 50,صمام الكهربائي 24 V/DC |
||
| يمكن دمجه مع | وصف النوع | |
 |
النوع 2518 مانع تسرب NBREPDM,FKM |

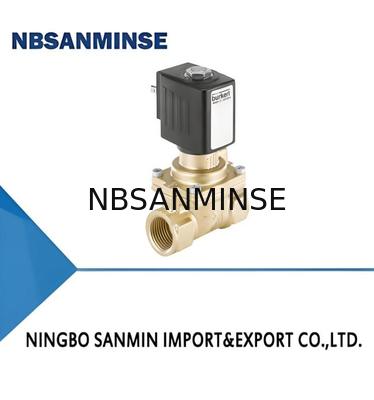

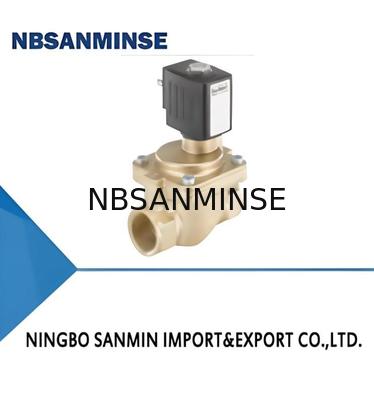

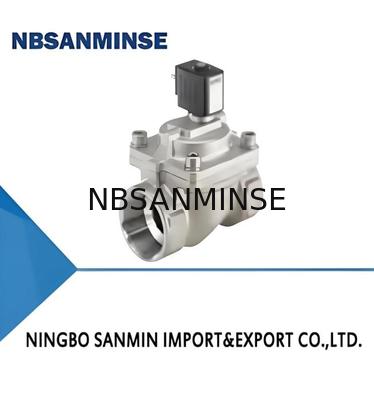

الصمام 6281 هو صمام لولبي مدعوم بمضخة من سلسلة S.EV. يتطلب دائمًا حدًا أدنى من الضغط التفاضلي لوظيفة الصمام. تتوفر مجموعات مختلفة من مواد الغشاء وطرق التشغيل حسب التطبيق. يفي الغلاف النحاسي القياسي بجميع متطلبات مياه الشرب الأوروبية. يتوفر النحاس المقاوم لإزالة الزنك للأسواق الأخرى. يكتمل عرض الغلاف بإصدار من الفولاذ المقاوم للصدأ. لتقليل استهلاك الطاقة أثناء التشغيل، تتوفر ملفات مع إلكترونيات "التشغيل والإيقاف" (KD) (تقنية الملف المزدوج). يمكن تجهيز الصمام بتجاوز يدوي للصيانة والتشغيل السهل. يتوفر NEMA 4X عند الطلب.
النوع 2509
موصل كابل،
الشكل A وفقًا لـ DIN EN 175301-803
1. عام
فني
بيانات
خصائص المنتج
الأبعاد
مزيد من المعلومات يمكن العثور عليها في الفصل "5. الأبعاد" في الصفحة 7.
|
|
المادة مانع تسرب NBREPDM,FKM |
|
| الجسم نحاس حسب DIN EN 50930-6، فولاذ مقاوم للصدأ الاتصال بالعملية/المنفذ | |
| أجزاء الصمام الداخلية فولاذ مقاوم للصدأ، نحاس، بلاستيك (PPS) | |
| فتحة | DN 10...DN 50 |
| وظيفة الدائرة | |
| مزيد من المعلومات يمكن العثور عليها في الفصل | "2. وظائف الدائرة" في الصفحة 4. |
| فئة العزل الحراري لـ | الملف اللولبي ملف بولي أميد فئة B |
| ملف إيبوكسي فئة H | بيانات الأداء |
| دورة العمل | 100% تشغيل مستمر |
| وقت التبديل | الفتح: 0.1...1.5 ثانية الإغلاق: 0.2...4 ثانية |
| بيانات كهربائية جهد التشغيل |
24V/DC, 24VUC, 24V/50...60 Hz, 230 VUC, 230V/50...60Hz استهلاك الطاقة |
| مزيد من المعلومات يمكن العثور عليها في الفصل "6. مواصفات الأداء" في الصفحة 12. الاتصال بالعملية/المنفذ | |
| ±10% | بيانات الوسط |
| وسط التشغيل NBRسوائل محايدة (مثل الهواء المضغوط، الماء) | EPDM سوائل خالية من الزيوت والدهون، ماء ساخن، أسيتون، محلول قلوي مائي |
| FKM الاتصال بالعملية/المنفذ | |
| درجة حرارة الوسط | NBR |
| -10... +80 درجة مئوية | EPDM |
| -30*...90 درجة مئوية (مع ملف إيبوكسي حتى +100 درجة مئوية) | FKM |
| • موصل كابل الاتصال بالعملية/المنفذ | |
| اتصال كهربائي • موصل كابل | |
| 2509 | 2518 |
| الشكل A وفقًا لـ DIN EN 175301-803 | الشكل A وفقًا لـ DIN EN 175301-803 |
| 175301-803" في الصفحة 20. | 175301-803" في الصفحة 20. |
| • موصل كابل النوع | |
| 2509 | ، |
| الشكل A وفقًا لـ DIN EN 175301-803 | مزيد من المعلومات يمكن العثور عليها في الفصل "موصل كابل النوع 2509، الشكل A وفقًا لـ DIN EN |
| 175301-803" في الصفحة 20. | الموافقات |
| والامتثال التوجيهات CE, EAC | |
| درجة الحماية | حسب الحاجة، ويفضل أن يكون المشغل في وضع رأسي درجة حرارة البيئة المحيطة مزيد من المعلومات يمكن العثور عليها في الفصل "3.4. الحماية من الانفجار" في الصفحة 4.1.) القياس عند +20 درجة مئوية، 6 بار عند مخرج الصمام، الفتح: بناء الضغط 0...90%، الإغلاق: تقليل الضغط 100...10%اختر مواد ذات صلابة في درجات الحرارة المنخفضة، منع التسرب بسبب الانكماش الباردج: نعم، ina@pneuhydr.comالبيئة ina@pneuhydr.comأو واتساب 0086 15168536055 |
| حسب الحاجة، ويفضل أن يكون المشغل في وضع رأسي درجة حرارة البيئة المحيطة بحد أقصى +55 درجة مئوية1.) القياس عند +20 درجة مئوية، 6 بار عند مخرج الصمام، الفتح: بناء الضغط 0...90%، الإغلاق: تقليل الضغط 100...10%اختر مواد ذات صلابة في درجات الحرارة المنخفضة، منع التسرب بسبب الانكماش الباردج: نعم، | |
| ina@pneuhydr.comيرجى الاتصال بنا ina@pneuhydr.comأو واتساب 0086 15168536055 |
|
| س: ما هو نطاق عملك؟ س: هل يمكنك توفير سلع أصلية من ماركات هوائية وهيدروليكية وأدوات مشهورة؟ خدمة تصدير قطع الغيار الآلية بحاوية كاملة، وبيع | |
| أسطوانات هوائية، معالجة مصدر الهواء، صمامات لولبية،صمامات هوائية،صمامات آلية، | |
| صمامات نحاسية، صمامات هيدروليكية، أسطوانات هيدروليكية، | وصلات هواء وزيت |
| ، مقاييس ضغط | إلخ. |
| س: ما هي أنواع المنتجات التي يمكنك صنعها؟ | ج: يمكننا صنع العديد من أنواع معالجة المواد من الفولاذ المقاوم للصدأ والنحاس والألمنيوم. |
| مثل صمامات الضغط العالي / الصمامات اللولبية / الصمامات الكهربائية / صمامات المياه / الصمامات الهوائية / الأسطوانات الهوائية / الصمامات الهيدروليكية / مجمعات الضغط الهيدروليكي وما إلى ذلك. | س: هل يمكن تصنيع المنتج بشعارنا وعلامتنا التجارية؟ |
| ج: نعم، بالطبع، يمكننا صنعه. نحن موردون لـ OEM لسنوات ومحترفون في صنعه. ولكن تحتاج إلى منحنا الإذن إذا كان ذلك ممكنًا. س: هل يمكنك توفير سلع أصلية من ماركات هوائية وهيدروليكية وأدوات مشهورة؟ ج: نعم، يمكننا توريد مثل Festo، Smc، Ckd، Burket، Hydac، Rexroth، SMS، RSMT، Marsh، Endress+Hauser إلخ. | |
| ج: نعم، عادة ما يكون ضمان الجودة للمنتجات لمدة عام واحد. | |
| س: هل الموصل بنظام بريطاني أم متري؟ ما الفرق بين خيوط PT و NPT و G؟ | ج: خيط G أسطواني ولا يغلق نفسه، ويتطلب حشوات إضافية لمنع التسرب. PT و NPT مخروطيان، وتصبح الخيوط الداخلية والخارجية أضيق وأضيق عند شدها. يتم تحقيق الإغلاق من خلال تشوه الخيوط، وعادة ما يتم استخدام مادة مانعة للتسرب أو شريط لتعزيز تأثير الإغلاق. |
|
خيط G هو أنبوب مستقيم أسطواني يستخدم للوصلات غير المغلقة؛ خيط PT هو أنبوب مخروطي يعتمد على تشوه وإغلاق الخيط نفسه؛ NPT هو أيضًا أنبوب مخروطي بزاوية مقطع سن 60 درجة، ويستخدم بشكل أساسي في أمريكا الشمالية.
|
|
س: كيف تحول وحدات الضغط: MPa، bar، psi، kg/cm²؟
ج: 1MPa=10bar≈145psi≈10kg س: ما الذي يسبب عادة احتراق ملفات الصمام اللولبي؟ ج: جهد وتردد غير صحيحين، تبديل متكرر، دخول السائل إلى الرأس التجريبي، مشكلة في قلب الصمام والزنبرك، بيئة حارة، اهتزاز شديد، إلخ.
س: ما الذي يجب ملاحظته للمكونات الهوائية في البيئات ذات درجات الحرارة العالية أو شديدة البرودة؟
نقطة التركيزتدابير مضادة لبيئة درجات الحرارة العاليةتدابير مضادة لبيئة البرد الشديدموانع التسربمطاط الفلور، PTFEمطاط النتريل منخفض الحرارة، مطاط السيليكون، البولي يوريثين التزييتشحم صناعي عالي الحرارة (منخفض التطاير)شحم منخفض الحرارة (نقطة انسكاب منخفضة، لزوجة منخفضة)معالجة إمداد الهواء
تعزيز التبريد، إزالة فعالة للمياهتجفيف نقطة الندى المنخفضة للغاية (نوع التبريد + الامتصاص)، تتبع الحرارةالمكونات المعدنية
احتياطي مساحة التمدداختر مواد ذات صلابة في درجات الحرارة المنخفضة، منع التسرب بسبب الانكماش البارد مكونات التحكمملفات عالية المقاومة للحرارة، تبديد الحرارة، استهلاك طاقة منخفضتركيب صناديق العزل، تسخين موضعي، منع التكثف الباردالتركيب الابتعاد عن مصادر الحرارة، إضافة ألواح عزل حراريتجنب التعرض للرياح والثلج، لف بمواد عزل حراري
