QGSJ قفل الاسطوانة قفل وتوقف في أي موقف في منتصف السباق

QGSJ قفل الاسطوانة قفل وتوقف في أي موقف في منتصف السباق
QGSJ قفل الاسطوانة قفل وتوقف في أي موقف في منتصف السباق

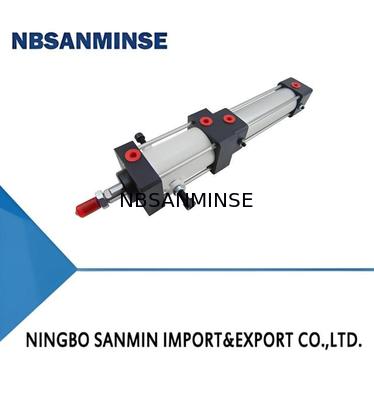

صورة كبيرة :  QGSJ قفل الاسطوانة قفل وتوقف في أي موقف في منتصف السباق

تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: NBSANMINSE
إصدار الشهادات: ISO9001
رقم الموديل: QGSJ
شروط الدفع والشحن:
الحد الأدنى لكمية: 10 قطعة
الأسعار: قابل للتفاوض
تفاصيل التغليف: صندوق
وقت التسليم: 5-30 يوم
شروط الدفع: الاعتماد المستندي، تي/تي
القدرة على العرض: 10000pcs
اتصل

QGSJ قفل الاسطوانة قفل وتوقف في أي موقف في منتصف السباق

وصف
الحد الأقصى للسكتة الدماغية: 800 (مم) اتجاه الكبح: ثنائي الاتجاه
نطاق الضغط: 3.5～10 (بار) درجة حرارة متوسطة: -25 ～ +60 (درجة مئوية)
سرعة التشغيل: 50～300 (مم/ث) مادة: الألومنيوم
إبراز:

800 ملم السكتة القصوى أسطوانة الهواء الهوائية,أسطوانة منخفضة الكهرباء الموجّهة بالفرامل في الاتجاهين,طراز QGSJ أسطوانة القفل

,

Bidirectional Braking Guided Pneumatic Cylinder

,

QGSJ Model Locking Cylinder

أولاً. الميزات

  1. هذه السلسلة مشتقة من سلسلة الأسطوانات 10A-5، مع إمكانية تبادل العديد من الأجزاء.
  2. تعتمد أسطوانة وأغطية نهاية من سبائك الألومنيوم، بمظهر جذاب ووزن خفيف.
  3. يمكنها تحقيق القفل والتوقف في أي موضع في منتصف الشوط، مع تكرار عالي.
  4. تستخدم آلية قفل معقولة؛ قوة القفل مستقلة عن اتجاه حركة المكبس، مما يضمن قفلًا موثوقًا به.
  5. تجنب التشحيم الخالي من الزيت (اختياري بالزيت) تلوث الزيت والغاز، ويمكن حذف أداة تشحيم الرذاذ الزيتي.
ثانياً. الرموز الرسومية
النوع القياسي
QGSJ قفل الاسطوانة قفل وتوقف في أي موقف في منتصف السباق 0
النوع مع مفتاح
QGSJ قفل الاسطوانة قفل وتوقف في أي موقف في منتصف السباق 1
ثالثاً. النموذج
النوع القياسي
QGSJ قفل الاسطوانة قفل وتوقف في أي موقف في منتصف السباق 2
النوع مع مفتاح
QGSJ قفل الاسطوانة قفل وتوقف في أي موقف في منتصف السباق 3




① نموذج الأسطوانة
②  شكل التركيب انظر الملاحظة في القسم "V"
③  تجويف الأسطوانة انظر الجدول التالي
④  شوط الأسطوانة انظر الجدول التالي
⑤ الكود J H
 نموذج المفتاح FD-21R FD-19RV
⑥ عدد المفاتيح
⑦  ملحق التوصيل انظر الملاحظة في القسم "V"

رابعاً. المعلمات الفنية الرئيسية



تجويف الأسطوانة (مم) Φ40 Φ50 Φ63 Φ80 Φ100
أقصى شوط (مم) 800  1000
الوسط العامل هواء مضغوط جاف ونظيف
نطاق ضغط التشغيل (بار) 3.5～10
درجة حرارة الوسط العامل (℃) -25 ～ +60 (في ظل ظروف غير متجمدة)
نطاق سرعة التشغيل (مم/ث) 50～300
اتجاه الكبح ثنائي الاتجاه
ضغط تحرير القفل (بار) ≥3.5 ≥4 ≥4 ≥4.5 ≥4
دقة تحديد المواقع المتكررة (مم) ≤±2 (بأقصى سرعة وأقصى حمل مناولة)
أقصى حمل مناولة (كجم) 34  53  85  138  215
  الدفع (N) (عند η=0.8, P=5bar) 502  769  1221  1970  3078
قوة السحب (N) (عند η=0.8, P=5bar)  422  620  1072  1778  2886



خامساً. الأبعاد الخارجية وأبعاد التركيب

QGSJ قفل الاسطوانة قفل وتوقف في أي موقف في منتصف السباق 4

رسم تخطيطي لسلسلة QGSJ من أسطوانة القفل (النوع الأساسي)
QGSJ قفل الاسطوانة قفل وتوقف في أي موقف في منتصف السباق 5
QGSJ قفل الاسطوانة قفل وتوقف في أي موقف في منتصف السباق 6
