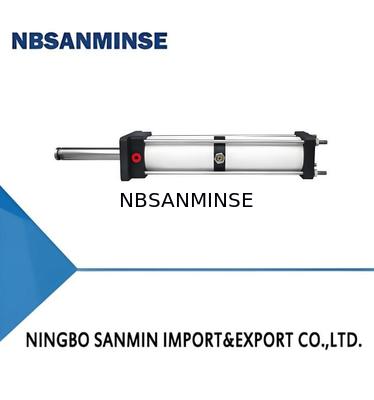

QGT أسطوانة الهواء قوة الاصطدام الكبيرة التي تولدها الهواء المضغوط تنطبق على الطباعة البيضاء الخرق استهلاك الهواء الصغيرة

QGT أسطوانة الهواء قوة الاصطدام الكبيرة التي تولدها الهواء المضغوط تنطبق على الطباعة البيضاء الخرق استهلاك الهواء الصغيرة
QGT أسطوانة الهواء قوة الاصطدام الكبيرة التي تولدها الهواء المضغوط تنطبق على الطباعة البيضاء الخرق استهلاك الهواء الصغيرة

صورة كبيرة :  QGT أسطوانة الهواء قوة الاصطدام الكبيرة التي تولدها الهواء المضغوط تنطبق على الطباعة البيضاء الخرق استهلاك الهواء الصغيرة

تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: NBSANMINSE
إصدار الشهادات: ISO9001
Model Number: QGT
شروط الدفع والشحن:
الحد الأدنى لكمية: 10 قطعة
الأسعار: قابل للتفاوض
تفاصيل التغليف: صندوق
وقت التسليم: 5-30 يوم
شروط الدفع: الاعتماد المستندي، تي/تي
القدرة على العرض: 10000pcs
اتصل

QGT أسطوانة الهواء قوة الاصطدام الكبيرة التي تولدها الهواء المضغوط تنطبق على الطباعة البيضاء الخرق استهلاك الهواء الصغيرة

وصف
زاوية التوسيد: 2 ~ 8 (درجة) درجة الحرارة المتوسطة والمحيطة: -5~+60(°C)
السكتة الدماغية س: 125 (مم) أقصى تأثير للعمل عند P = 6bar: 31.6 (≥N · م)
مادة: الألومنيوم تردد التأثير عند P = 6bar: 60 (مرات/دقيقة)
إبراز:

QGT نموذج أسطوانة هواء منخفضة,2 ~ 8 درجة زاوية الترتيب أسطوانة الهواء الهوائية,-5~+60°C درجة حرارة تشغيل أسطوانة الهواء الروحية

,

2~8 Degrees Cushioning Angle Pneumatic Air Cylinder

,

-5~+60℃ Operating Temperature Pneumatic Air Cylinder

I. الخصائص
  1. يستخدم الهواء المضغوط لتوليد قوة تأثير كبيرة ، مناسبة لتطبيقات متعددة مثل الطباعة والفراغ والطابع والتجميع.
  2. هيكل بسيط، استهلاك هواء منخفض، وقوة تأثير كبيرة.
II. النموذج
QGT أسطوانة الهواء قوة الاصطدام الكبيرة التي تولدها الهواء المضغوط تنطبق على الطباعة البيضاء الخرق استهلاك الهواء الصغيرة 0
نموذج 1 أسطوانة
2 نوع التثبيت (انظر الصفحة التالية)
3 حفرة الأسطوانة (انظر الجدول أدناه)
4 السكتة الدماغية (انظر الجدول أدناه)
المعلمات التقنية الرئيسية للأسطوانة
أسطوانة الحفرة ((ملم) Φ63 Φ80 Φ100 Φ125
العمل الضغط ((بار) 2 ~ 8
الوسيط العامل الهواء المضغوط المجفف مع ضباب الزيت،مصفاة لإزالة الماء
درجة الحرارة المتوسطة والبيئية ((°C) -5~+60
السكتة الدماغية S ((mm) 125  160  200  250
أعلى قدر من عمل الأثر عند P=6bar ((≥N · m) 31.6  69  143  294
السباق المقابلة لأقصى تأثير للعمل ((ملم) 60  80  110  132
تردد الاصطدام عند P=6bar (أوقات/دقيقة) 60  50  40  30

 الملاحظة: الحد الأقصى للعمل على الاصطدام عند 0.55 ثانية من السباق في الجدول.

الرموز الرسومية وأنواع التثبيت

SD (النوع الأساسي)

QGT أسطوانة الهواء قوة الاصطدام الكبيرة التي تولدها الهواء المضغوط تنطبق على الطباعة البيضاء الخرق استهلاك الهواء الصغيرة 1

J (نوع صلابة القدم المحورية)

QGT أسطوانة الهواء قوة الاصطدام الكبيرة التي تولدها الهواء المضغوط تنطبق على الطباعة البيضاء الخرق استهلاك الهواء الصغيرة 2

F (نوع اللحاء الخلفي)

QGT أسطوانة الهواء قوة الاصطدام الكبيرة التي تولدها الهواء المضغوط تنطبق على الطباعة البيضاء الخرق استهلاك الهواء الصغيرة 3

FQ (نوع اللحاء الأمامي)

QGT أسطوانة الهواء قوة الاصطدام الكبيرة التي تولدها الهواء المضغوط تنطبق على الطباعة البيضاء الخرق استهلاك الهواء الصغيرة 4

QGT أسطوانة الهواء قوة الاصطدام الكبيرة التي تولدها الهواء المضغوط تنطبق على الطباعة البيضاء الخرق استهلاك الهواء الصغيرة 5
