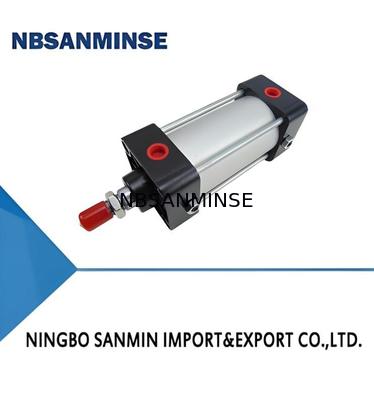

تفاصيل المنتج:
|
| ضغط إثبات: | 15 (بار) | وسيلة العمل: | الهواء، الهواء الجاف |
|---|---|---|---|
| تشحيم: | غير مطلوب | السكتة الدماغية وسادة: | 20 (مم) |
| مادة: | الألومنيوم | مقاومة الصدمة: | 30 جرام |
| إبراز: | 15 بار صمام الكهربائي الضغط,صمام الهواء المتوسط للعمل في الهواء الجاف,أبعاد تثبيت ISO الصمام الكهربائي الرئوي,Dry Air Working Medium Air Valve,ISO Mounting Dimensions Pneumatic Solenoid Valve |
||
النوع القياسي
اكتب مع التبديل
اكتب مع صمام
اكتب مع الصمام والتبديل
| غرض | وصف |
| ①نموذج الاسطوانة | |
| ②نموذج التثبيت: انظر الرسم البياني في الصفحة التالية | |
| ③تجويف الأسطوانة: انظر الجدول أدناه | |
| ④شوط الاسطوانة: انظر الجدول أدناه | |
| ⑤وضع التبديل | |
| شفرة | اسم |
| ج | FD-21R |
| ح | FD-19RV |
| ل | FD-43RV |
| ⑥عدد المفاتيح | |
| ⑦وضع تشغيل الصمام | |
| الملف اللولبي واحد | الملف اللولبي المزدوج |
| ج: نوع الدفع النشط | د: نوع الإمساك الذاتي |
| ج: نوع المركز المغلق ذو 3 مواضع | |
| ب: نوع السحب النشط | E: نوع مركز العادم ثلاثي المواضع |
| P: نوع مركز الضغط ذو 3 أوضاع | |
| ⑧صمام التشغيل الجهد | 5: التيار المتناوب 220 فولت 50 هرتز 8: تيار مستمر 24 فولت |
| ⑨نموذج الاتصال | انظر الرسم البياني في الصفحة التالية |
| ملاحظات | FD-19RV مخصص لـ φ32~φ125 FD-43RV مخصص لـ φ160~φ200 |
ثانيا. الرموز الرسومية والمظهر
النوع القياسي
اكتب مع التبديل
النوع المجهز بالصمام - نوع الدفع عند تنشيطه
النوع المجهز بالصمام - نوع المركز المغلق ذو 3 أوضاع
اكتب مع صمام
النوع المجهز بالصمام - نوع السحب عند تنشيطه
نوع مجهز بصمام - نوع مركز عادم ثلاثي المواضع
اكتب مع الصمام والتبديل
النوع المجهز بالصمام - نوع التثبيت الذاتي
النوع المجهز بالصمام - نوع مركز الضغط ذو 3 أوضاع
1. المكونات الرئيسية مصنوعة من سبائك الألومنيوم، لذلك فهي خفيفة الوزن.
يخضع جدار الأسطوانة لأكسدة أنوديك قوية، مما يجعله مقاومًا للتآكل بشكل خاص ويضمن عمر خدمة طويل.
2. أبعاد التركيب متوافقة مع ISO (المنظمة الدولية للمعايير).
3. إنها تعتمد التشحيم الخالي من الزيت (التشحيم بالزيت متاح أيضًا) ،
تجنب تلوث النفط والغاز والقضاء على الحاجة إلى جهاز تشحيم رذاذ الزيت.
4. لديها مجموعة واسعة من الأنواع والمواصفات.
تتوفر الأسطوانات المجمعة مع المفاتيح والصمامات،
مما يوفر وقت الأنابيب ويجعل الصيانة والتشغيل سهلاً
| المعلمة | 10A-5 (النوع القياسي) 10A-5R (النوع المزود بمفتاح) | 10A-5V (النوع المزود بصمام) 10A-5K (النوع المزود بصمام ومفتاح) | |||||||||||||||||
| تتحمل الاسطوانة D (مم) | Φ32 | ①40φ50 | Φ63 | Φ80 | Φ100 | Φ125 | Φ160 | Φ200 | Φ250 | Φ32 | Φ40 | Φ50 | Φ63 | Φ80 | Φ100 | Φ125 | Φ160 | Φ200 | |
| الحد الأقصى للسكتة الدماغية S (مم) | 500 | 800 | 1000 | 1500 | 500 | 800 | 1000 | 1500 | |||||||||||
| نطاق ضغط التشغيل (بار) | 0.5～10 | 1.5～8 | |||||||||||||||||
| ضغط الدليل (بار) | 15 | 12 | |||||||||||||||||
| نطاق سرعة التشغيل (مم/ثانية) | 50～700 | 50～500 | |||||||||||||||||
| نطاق درجة حرارة التشغيل (درجه مئوية) | -25～+80 (تحت ظروف غير متجمدة) | -25～+80 (تحت ظروف غير متجمدة) | |||||||||||||||||
| وسيلة العمل | الهواء، الهواء الجاف | ||||||||||||||||||
| تشحيم | غير مطلوب (تزييت الزيت اختياري) | ||||||||||||||||||
| وسادة | وسادة قابلة للتعديل على كلا الجانبين | ||||||||||||||||||
| شوط الوسادة (مم) | 20 | 25 | 28 | 30 | 20 | 25 | 28 | ||||||||||||
| تثبيت | نموذج الاسطوانة | 10A-5R | 10A-5V | 10A-5K | |||||||||||||||
| الحد الأدنى للسكتة الدماغية (مم) - تركيب TC | ①32~φ125 | 125 | 75 | 125 | |||||||||||||||
| ①160~Φ200 | 120 | 165 | 165 | ||||||||||||||||
| الحد الأدنى للسكتة الدماغية (مم) - تركيبات أخرى | Φ32~φ125 | 30 | 50 | 50 | |||||||||||||||
| ①160~Φ200 | 110 | 165 | 165 | ||||||||||||||||
1. عند تثبيت المفتاح في الموضع الأوسط للأسطوانة من النوع المزود بمفتاح،
يجب أن تكون السرعة القصوى للأسطوانة في حدود 300 مم / ثانية،
بحيث يمكن أن تتطابق سرعة استجابة الأحمال مثل المرحلات، وتكون العملية في حالة جيدة.
2. يجب استخدام المفتاح مع الحمل؛ وإلا فإن الاتصال المباشر بأي مصدر طاقة سيؤدي إلى احتراقه.
3. عندما يكون الحد الأدنى لخط الأسطوانة من النوع المزود بمفتاح أقل من القيمة المحددة في الجدول أعلاه،
يمكن تثبيت مفتاح مستورد. يرجى إضافة عبارة "(سويتش مستورد)" بعد النموذج عند تقديم الطلب، وسيكون السعر إضافيًا.
2. المعلمات التقنية الرئيسية للصمام
| علامة | أ | ب | د | ج | ه | ص | |||||
| يكتب | الملف اللولبي واحد | الملف اللولبي المزدوج | |||||||||
| 2-المنصب | 3-المنصب | ||||||||||
| نوع الدفع عند تنشيطه | نوع السحب عند تنشيطه | نوع الإمساك الذاتي | نوع المركز المغلق | نوع مركز العادم | نوع مركز الضغط | ||||||
| الجهد المقنن | تيار متردد 220 فولت 50 هرتز | ||||||||||
| تيار مستمر 24 فولت | |||||||||||
| تقلب الجهد المسموح به | ±10% | ||||||||||
| تجويف الأسطوانة مع الصمام (مم) | Φ32,①40,φ50,Φ63,Φ80,Φ100,Φ125 | φ160,Φ200,Φ250 | |||||||||
| تيار الاندفاع | تيار متردد 220 فولت | 45 مللي أمبير | 100 مللي أمبير | ||||||||
| عقد الحالي | تيار متردد 220 فولت | 34 مللي أمبير | 75 مللي أمبير | ||||||||
| تيار مستمر 24 فولت | 295 مللي أمبير | 300 مللي أمبير | |||||||||
| استهلاك الطاقة | تيار متردد 220 فولت | 7.5 فولت أمبير | 16.5 فولت أمبير | ||||||||
| تيار مستمر 24 فولت | 7 واط | 7.2 واط | |||||||||
| فئة العزل | ب | ||||||||||
| وسيلة العمل | الهواء، الهواء الجاف | ||||||||||
| تشحيم | غير مطلوب (تزييت الزيت اختياري) | ||||||||||
| نطاق ضغط التشغيل | 1.5～8bar | ||||||||||
| ضغط إثبات | 12 بار | ||||||||||
3. المعلمات التقنية الرئيسية للمفتاح
| علامة | ج | ح | ل | ||||||||
| الموديل (مع كابل مرن بطول 1.5 متر) | FD-21R | (Φ32～125)FD-19RV | (φ160～200)FD-43RV | ||||||||
| نطاق جهد التشغيل | 5 ~ 240 فولت تيار مستمر/تيار متردد | 5 ~ 240 فولت تيار مستمر/تيار متردد | |||||||||
| نطاق التشغيل الحالي | 100 مللي أمبير (كحد أقصى) | 1000 مللي أمبير | |||||||||
| الحد الأقصى لقدرة الاتصال | 10 واط (كحد أقصى) | 50 واط (كحد أقصى) | |||||||||
| تسرب الحالي | 0 | 0 | |||||||||
| ضوء المؤشر | الصمام الأحمر | الصمام الأصفر | |||||||||
| وقت العملية | |||||||||||
| وقت الإصدار | |||||||||||
| مقاومة الصدمات | 30 جرام | 30 جرام | |||||||||
| نطاق درجة حرارة التشغيل | -10 ～ +70 درجة مئوية (تحت ظروف غير متجمدة) | ||||||||||
| نطاق درجة حرارة التخزين | -20 ～ +80 درجة مئوية (تحت ظروف غير متجمدة) | ||||||||||
| تحميل قابل للتطبيق | أجهزة التسلسل، المرحلات الصغيرة، المرحلات الصغيرة | المرحلات الصغيرة، والمرحلات العامة، وملفات الملف اللولبي الصغيرة، وأضواء المؤشر والمتسلسلات | |||||||||
1.SD (النوع الأساسي)
10A-5V (النوع مع صمام)
1. عندما تكون الأسطوانة Φ160 في تركيب TC أو TCC، VT = 180.
2. يمكن حساب أبعاد تركيب الأسطوانة بالرجوع إلى هذا الجدول وأبعاد الملحقات لأسطوانات سلسلة 10A-5.
LA (حامل القدم الأفقي)
LB (حامل القدم المحوري)
FA (حامل الشفة الأمامية)
FB (جبل الحافة الخلفية)
CA، CC (حامل العروة الواحدة)
CB (حامل العروة المزدوج)
TC (جبل مرتكز الدوران المركزي)
CBB (قاعدة تثبيت مزدوجة العروة)
TCC (قاعدة مرتكز الدوران)
سادسا. نماذج الاتصال
نوع شوكة نهاية القضيب (RT-Y)
نوع مقبس قضيب نهاية القضيب (RT-CB)
نوع قضيب الشوكة الطرفية (RY-T)
نوع الشوكة ذات العروة الواحدة (HCA-Y)
نوع المقبس الفردي (HCA-CB)
نوع مقبس شوكة نهاية القضيب (RY-CA)
نوع قضيب العروة المزدوج (HCB-T)
نوع المقبس ذو العروة المزدوجة (HCB-CA)
نوع مقبس شوكة نهاية القضيب (RY-CBB)
1. للحصول على الأبعاد ذات الصلة، يرجى الرجوع إلى جدول أبعاد الملحقات الخاصة بأسطوانات سلسلة 10A-5.
2. يمكن تثبيت مرتكز الدوران المتوسط من TC (نوع مرتكز الدوران المركزي) في أي موضع على أسطوانة الأسطوانة بين وجوه النهاية الداخلية لأغطية النهاية الأمامية والخلفية.
سابعا. جدول أبعاد الملحقات
LA قوس القدم الأفقي:
قوس القدم المحوري LB:
الحافة الأمامية FA، الحافة الخلفية FB:
العروة المفردة CA، العروة المفردة CC:
العروة المزدوجة CB:
مرتكز الدوران الأمامي لمركز TC:
قاعدة العروة المفردة لمصرف البحرين المركزي:
TCC مرتكز الدوران الركيزة:
T قضيب توصيل ذو عروة واحدة،Y قضيب توصيل على شكل شوكة مع دبوس،
S قضيب توصيل كروي ذو عروة واحدة،F قضيب توصيل مشترك عالمي
1. في سلسلة الأسطوانات هذه، يتم تركيب الصمام بطريقة مستوية.
لا يتضرر الملف بسهولة أثناء النقل والتركيب، ويشغل مساحة أقل.
2. المكونات الرئيسية لسلسلة الأسطوانات هذه مصنوعة من سبائك الألومنيوم، لذلك فهي خفيفة الوزن.
يخضع برميل الأسطوانة لأكسدة أنوديك قوية، مما يجعله مقاومًا للتآكل بشكل خاص ويتمتع بعمر خدمة طويل.
3. تتوافق أبعاد التركيب لسلسلة الأسطوانات هذه مع معايير ISO (المنظمة الدولية للمعايير).
4. سلسلة الأسطوانات هذه مشحمة بدون زيت (التزييت بالزيت اختياري أيضًا)، لتجنب تلوث الهواء بالزيت والسماح بحذف أداة التشحيم.
5. ملحقات التثبيت لسلسلة الأسطوانات هذه هي نفس ملحقات الأسطوانة 10A - 2.
ثانيا. الرموز الرسومية:
النوع المجهز بالصمام - نوع الدفع عند تنشيطه
النوع المجهز بالصمام - نوع السحب عند تنشيطه
النوع المجهز بالصمام - نوع التثبيت الذاتي
3-وضعية نوع المركز المغلق
3-وضعية نوع مركز العادم
3-نوع مركز الضغط الموضعي
النوع المجهز بالصمام والمجهز بالتبديل - نوع الدفع عند تنشيطه
ثالثا. طريقة تمثيل النموذج:
نوع مجهز بالصمام
اتحاد كرة القدم:
| تثبيت استمارة | |||
| نوع اس دي | النوع الأساسي | نوع إل بي | نوع قوس القدم |
| نوع كاليفورنيا | نوع العروة الواحدة | نوع تي سي | نوع مرتكز الدوران المركزي للأسطوانة الأمامية |
| نوع سي بي | نوع العروة المزدوجة | نوع تي سي سي | نوع قاعدة مرتكز الدوران في مركز الأسطوانة الأمامية |
| نوع مصرف البحرين المركزي | نوع قاعدة العروة المزدوجة | نوع تا | نوع مرتكز الدوران الأمامي |
| نوع HCA-CB | نوع العروة المفردة المزدوجة | نوع التكتيك | نوع قاعدة مرتكز الدوران الأمامي |
| نوع اتحاد كرة القدم | نوع الحافة الأمامية | نوع السل | نوع مرتكز الدوران الخلفي |
| نوع الفيس بوك | نوع الحافة الخلفية | نوع TBC | نوع قاعدة مرتكز الدوران الخلفي |
125: ج: 5:
| قطر تتحمل | وضع التشغيل | جهد الصمام | |||
| 32 | النوع أ | 5 | تيار متردد 220 فولت | ||
| 40 | النوع ب | 8 | تيار مستمر 220 فولت | ||
| 63 | النوع ج | ||||
| 80 | النوع د | ||||
| 100 | النوع ه | ||||
| 125 | النوعF | ||||
| 160 | |||||
ص:
| نماذج اتصال نهاية القضيب | النوع الأساسي |
| نوع TSingle LugCcnecting Rlad | |
| ي | Y قضيب توصيل على شكل شوكة مع نوع الدبوس |
| ري-T | نوع قضيب الشوكة ذو نهاية قضيب RY-T |
| ر-ي | نوع شوكة قضيب نهاية RT-Y |
| 5 | نوع RadType ذو العروة المفردة الكروية |
| ف | نوع قضيب التوصيل المشترك FUninersl |
| آر تي-سي بي | نوع مقبس قضيب نهاية قضيب RT-CB |
| ري-كاليفورنيا | نوع مقبس الشوكة ذو نهاية قضيب RY-CA |
| ري-مصرف البحرين المركزي | RY-CBB نوع الشوكة ذات نهاية القضيب |
النوع المجهز بالصمام والمجهز بالتبديل
اتحاد كرة القدم:
| تثبيت استمارة | |||
| نوع اس دي | النوع الأساسي | نوع إل بي | نوع قوس القدم |
| نوع كاليفورنيا | نوع العروة الواحدة | نوع تي سي | نوع مرتكز الدوران المركزي للأسطوانة الأمامية |
| نوع سي بي | نوع العروة المزدوجة | نوع تي سي سي | نوع قاعدة مرتكز الدوران في مركز الأسطوانة الأمامية |
| نوع مصرف البحرين المركزي | نوع قاعدة العروة المزدوجة | نوع تا | نوع مرتكز الدوران الأمامي |
| نوع HCA-CB | نوع العروة المفردة المزدوجة | نوع التكتيك | نوع قاعدة مرتكز الدوران الأمامي |
| نوع اتحاد كرة القدم | نوع الحافة الأمامية | نوع السل | نوع مرتكز الدوران الخلفي |
| نوع الفيس بوك | نوع الحافة الخلفية | نوع TBC | نوع قاعدة مرتكز الدوران الخلفي |
1. المعلمات التقنية الرئيسية للأسطوانة
| نوع الاسطوانة 10 أمبير-5 فولت (Ⅱ) 10 أمبير-5 فولت (Ⅱ) | ||||||||
| قطر تتحمل الاسطوانة (مم) | φ32 | φ40 | φ50 | φ63 | φ80 | φ100 | φ125 | φ160 |
| الحد الأقصى للسكتة الدماغية (مم) | 500 | 800 | 1000 | |||||
| نطاق ضغط التشغيل (بار) | 2-8 | |||||||
| ضغط الدليل (بار) | 12 | |||||||
| نطاق سرعة التشغيل (مم/ثانية) | 50-500 | |||||||
| نطاق درجة حرارة التشغيل (°C) | -25~+80 (تحت ظروف عدم التجميد) | |||||||
| وسيلة العمل | الهواء المضغوط النظيف والجاف والمشحم | |||||||
| تشحيم | غير مطلوب (التشحيم اختياري) | |||||||
| وسادة | وسادة قابلة للتعديل على كلا الجانبين | |||||||
| شوط الوسادة (مم) | 20 | 25 | 28 | |||||
عندما يتجاوز شوط الأسطوانة الحد الأقصى للطول في الجدول أعلاه، يمكن أيضًا إنتاجه. ومع ذلك، من أجل التشغيل الموثوق، يجب تصميم الهيكل الداخلي بشكل منفصل اعتمادًا على طبيعة الحمل. في هذه الحالة، سيزداد ثابت طول الأسطوانة وفقًا لذلك.
| رمز | أ | ب | ج | د | ه | ف | |
| نوع الصمام | تحكم بملف لولبي واحد | التحكم في الملف اللولبي المزدوج | |||||
| 2/2 صمام | 3/3 صمام | ||||||
| نوع الدفع عند تنشيطه | نوع السحب عند تنشيطه | نوع الإمساك الذاتي | نوع المركز المغلق | نوع مركز العادم | نوع مركز الضغط | ||
| الجهد المقنن | تيار متردد 220 فولت، 50 هرتز | ||||||
| تيار مستمر 24 فولت | |||||||
| تقلب الجهد المسموح به | ±10% | ||||||
| قطر التجويف للأسطوانة المجهزة بالصمام (مم) | φ32 φ40 φ50 φ63 φ80 φ100 φ125 φ160 | ||||||
| بدءا الحالية | تيار متردد 220 فولت | 45 مللي أمبير | |||||
| تيار مستمر 24 فولت | 350 مللي أمبير | ||||||
| عقد الحالي | تيار متردد 220 فولت | 34 مللي أمبير | |||||
| تيار مستمر 24 فولت | 295 مللي أمبير | ||||||
| استهلاك الطاقة | تيار متردد 220 فولت | 7.5 فولت أمبير | |||||
| تيار مستمر 24 فولت | 7 واط | ||||||
| فئة العزل | ب | ||||||
| وسيلة العمل | الهواء المضغوط النظيف والجاف والمشحم | ||||||
| تشحيم | غير مطلوب (التشحيم اختياري) | ||||||
| نطاق ضغط التشغيل | 2--8 (شريط) | ||||||
| ضغط الدليل (بار) | 12 بار | ||||||
| رمز | ج | ح | ل | ||||
| الموديل (مع كابل بطول 1 متر) | FD-21R | (φ32--125)FD-19RV | (φ160--200)FD-43RV | ||||
| نطاق جهد التشغيل | 5--240 فولت تيار مستمر/تيار متردد | 5--240 فولت تيار مستمر/تيار متردد | |||||
| نطاق التشغيل الحالي | 100 مللي أمبير (كحد أقصى) | 1000 مللي أمبير (كحد أقصى) | |||||
| الحد الأقصى لقدرة الاتصال | 10 واط (كحد أقصى) | 50 واط (كحد أقصى) | |||||
| تسرب الحالي | 0 | 0 | |||||
| انخفاض الضغط المتبقي | 2.5 فولت ماكس @ 100 مللي أمبير تيار مستمر | 1.8 فولت ماكس @ 1000 مللي أمبير تيار مستمر | |||||
| ضوء المؤشر | الصمام الأحمر | الصمام الأصفر | |||||
| وقت العملية | ≥1 مللي ثانية | ≥1 مللي ثانية | |||||
| وقت الاسترداد | ≥1 مللي ثانية | ≥1 مللي ثانية | |||||
| مقاومة الصدمات | 30 جرام 30 جرام | ||||||
| نطاق درجة حرارة التشغيل | -10--+70 درجة مئوية (تحت ظروف غير متجمدة) | ||||||
| نطاق درجة حرارة التخزين | -20--+80 درجة مئوية (تحت ظروف عدم التجمد) | ||||||
| تحميل قابل للتطبيق | وحدة التحكم المنطقية القابلة للبرمجة (PLC)، مرحل صغير، صمام الملف اللولبي منخفض الطاقة | ||||||
| فئة الحماية | IP67 | ||||||
V. أبعاد المخطط التفصيلي والتثبيت:
النوع المجهز بالصمام - نوع الدفع عند تنشيطه
النوع المجهز بالصمام - نوع السحب عند تنشيطه
النوع المجهز بالصمام - نوع التثبيت الذاتي
نوع مجهز بالصمام مع صمام 3/3
اتصل شخص: Ina Chen
الهاتف :: 0086-15168536055
الفاكس: 86-574-88915660
Arabic
