تفاصيل المنتج:
|
| درجة حرارة: | درجة حرارة | الجهد االكهربى: | 24VDC |
|---|---|---|---|
| مستوى الطاقة: | 3.5 واط ~ 6 واط | تثبيت: | أي موقف |
| بيئة التطبيق: | داخلي/خارجي | وسائط: | غاز |
مقدمة:

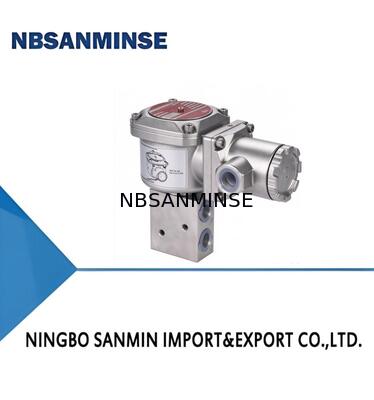

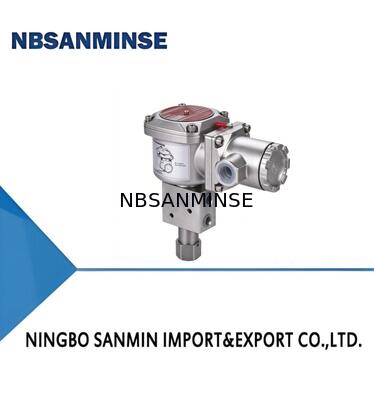

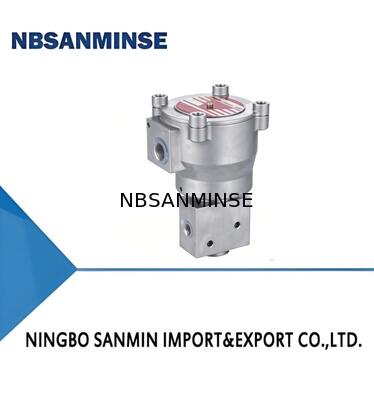

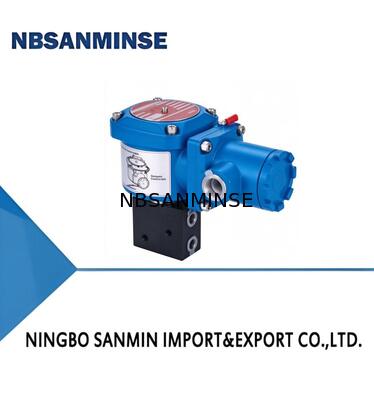

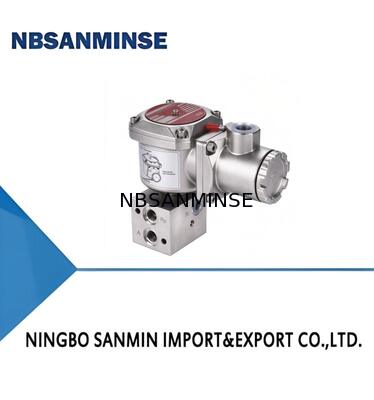

صمام الملف اللولبي من سلسلة LV600، صمامات الملف اللولبي مناسبة للاستخدام بالاقتران مع صمام التحكم الهوائي والمشغل المكبسي في معظم عمليات الإنتاج. في هذه المناسبة، يلعب صمام الملف اللولبي وظيفة مساعدة فقط، ولكنه مهم جدًا. خاصة في سلسلة إنتاج العمليات، يلعب صمام الملف اللولبي دورًا مهمًا جدًا، مثل حالة الفتح والإغلاق لصمام العملية عند فشل مصدر الغاز. عندما تتطلب سلامة إنتاج العمليات إجراء الصمام، فإن معظمها يحتاج إلى التحكم بواسطة صمامات الملف اللولبي. يستخدم على نطاق واسع في صناعات النفط والغاز الطبيعي والكيماويات ويمكنه أيضًا تلبية متطلبات التطبيق للاستجابة السريعة وعمر الخدمة عالي التردد على نظام الأتمتة الصناعية.
الميزات:
الامتثال لمعيار السلامة الوظيفية IEC61508، مستوى سلامة التكامل المعتمد من TÜV SIL3
هيكل بكرة يعمل مباشرة
تصميم متوازن
اتجاه حر لتوصيل الكابل
استهلاك طاقة منخفض متاح
مشغل مقاوم للانفجار وغير مقاوم للانفجار
نطاقات ضغط واسعة ولا يتطلب الحد الأدنى من ضغط التشغيل
اتجاه تدفق مزدوج متاح
الوظيفة:
![]()
المواصفات الفنية:
| البند | تحكم إلكتروني مفرد/تحكم إلكتروني مزدوج |
| الطيار الفئة | نوع التشغيل المباشر |
| الوسط | غاز |
| نطاق درجة حرارة البيئة المحيطة | -60 درجة مئوية ~ 60 درجة مئوية |
| درجة حرارة الوسط | -60 درجة مئوية ~ 60 درجة مئوية |
| فرق ضغط التشغيل | 29 إلى 145 رطل لكل بوصة مربعة (2.0 إلى 10 بار) |
| معامل التدفق | 1.11Cv(1.06Kv)م³/ساعة 15.92Kw/m-in1/4" 3.85Cv(3.30Kv)م³/ساعة 55.00Kw/m-in1/2" 1.11Cv(1.06Kv)م³/ساعة 15.92Kw/m-in1/4" 3.85Cv(3.30Kv)م³/ساعة 55.00Kw/m-in1/2" |
| بنية الصمام | نوع التشغيل المباشر |
| مادة الجسم | فولاذ مقاوم للصدأ/ألومنيوم/فولاذ مقاوم للصدأ |
| بيئة التطبيق | داخلي/خارجي |
| التركيب | أي موضع |
| تصنيف IP | IP65/IP67 |
| موافقات مقاومة الانفجار | Ex db IIC T6~T3Gb |
مشغلات الملف اللولبي:
| فئة العزل | استهلاك طاقة تصنيف الواط | |
| واط تيار مستمر | واط تيار متردد | |
| (فولت أمبير) فولت أمبير تثبيت | ||
| ح | 1.8~6.5 واط | 1.8~4 واط |
| الجهد القياسي | 24 فولت، 36 فولت، 48 فولت، 110 فولت | 24 فولت، 110 فولت، 220 فولت تيار متردد/50 هرتز، 60 هرتز |
LV600 BS DFDS SC N 14NG 3 P 1 ST * 24VDC:
| سلسلة المنتج | LV600 | السلسلة LV600 |
| شكل ومادة جسم الصمام | BS | تشغيل مباشر مادة الفولاذ المقاوم للصدأ |
| DFDA | حجرة مزدوجة سبائك الألومنيوم المقاومة للانفجار |
|
| فئة الملف اللولبي | FDA | مقاوم للانفجار ألومنيوم |
| FDS | فولاذ مقاوم للانفجار فولاذ |
|
| وضع التحكم | تج | تحكم كهربائي مفرد |
| واجهة كهربائية | ن | 1/2NPT |
| ج | G1/2 | |
| م | M20×1.5 | |
| 14NG | نوع أنبوب 1/4NPT | |
| 12NG | نوع أنبوب 1/2NPT | |
| 14G | نوع أنبوب 1/4G | |
| 12ج | نوع أنبوب 1/2G | |
| اتصال الهواء | 14NB | نوع 1/4NPT Namur |
| 14GB | نوع 1/4G Namur | |
| 12NB | نوع 1/2NPT Namur | |
| 12GB | نوع 1/2G Namur | |
| نوع الوظيفة | 3 | ثلاثي الاتجاهات ثنائي الوضع |
| مستوى الطاقة | لا يوجد تشغيل يدوي | 3.5 واط~6 واطل |
| تلا يوجد تشغيل يدوي | واطمشغل يدوي | |
| ف | لا يوجد تشغيل يدوي | س |
| ت(-40 درجة مئوية ~ +60 درجة مئوية) | درجة الحرارة | |
| ل | ت(-40 درجة مئوية ~ +60 درجة مئوية) | ل |
| ت(-40 درجة مئوية ~ +60 درجة مئوية) | CL (-60 درجة مئوية ~ +60 درجة مئوية) | |
| خاص | * | |
| خاص عند الطلب | الجهد | 24 فولت تيار مستمر |
| 110 فولت تيار مستمر | 220 فولت تيار متردد خيارات خاصة متاحة حسب المعدات. راجع ورقة بيانات المنتج للتفاصيل. |
