تفاصيل المنتج:
|
| الجهد االكهربى: | 24VDC | مستوى الطاقة: | 3.5 واط ~ 6 واط |
|---|---|---|---|
| نوع الوظيفة: | 5/3 مركز العادم | اتصال الهواء: | نوع الأنبوب 3/8G |
| تثبيت: | أي موقف | وسائط: | الهواء/الغاز |
يقدم:

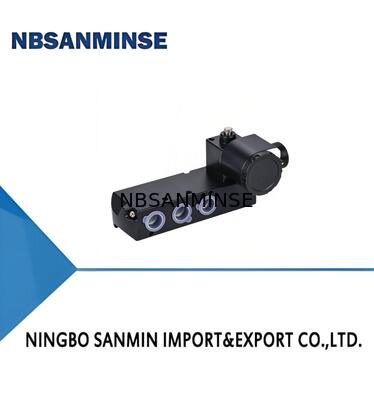

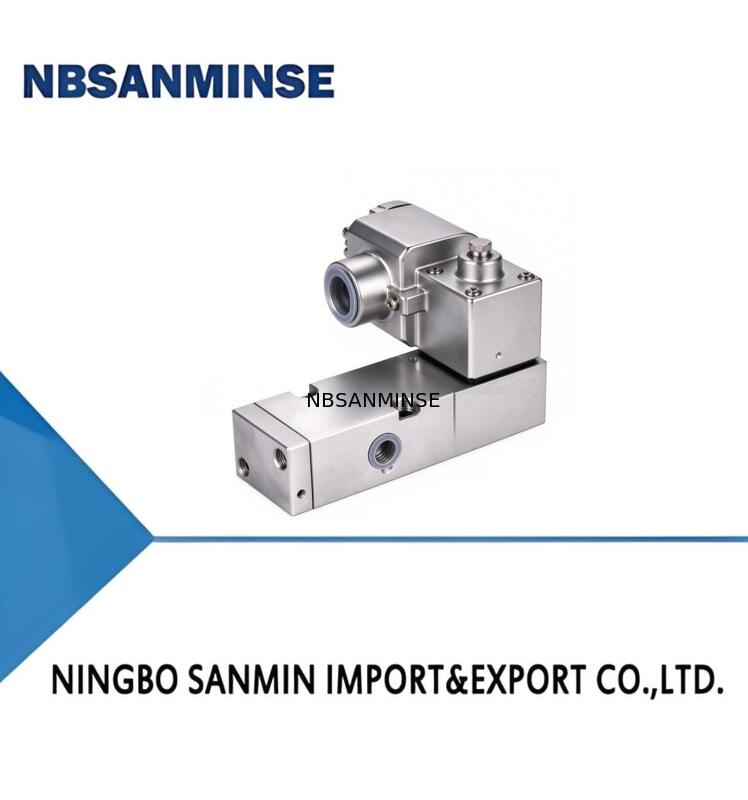

صمام الملف اللولبي من سلسلة LV600، صمام الملف اللولبي مناسب للاستخدام مع صمام التحكم الهوائي ومشغل المكبس في معظم عمليات الإنتاج. في هذه المناسبة، يلعب صمام الملف اللولبي وظيفة مساعدة فقط، ولكنه مهم جدًا. خاصة في سلسلة إنتاج العملية، يلعب صمام الملف اللولبي دورًا مهمًا للغاية. على سبيل المثال، عندما يفشل مصدر الغاز، عندما تتطلب سلامة عملية الإنتاج عمل الصمام، فإن معظمها يحتاج إلى التحكم بواسطة صمامات الملف اللولبي. يتم استخدامه على نطاق واسع في صناعة النفط والغاز الطبيعي والصناعات الكيماوية ويمكنه أيضًا تلبية متطلبات التطبيق للاستجابة السريعة وعمر الخدمة عالي التردد في أنظمة التحكم في الأتمتة الصناعية.
سمات:
الامتثال لمعايير السلامة الوظيفية IEC61508، ومستوى سلامة السلامة المعتمد من TÜV SIL3
إنشاءات الملف اللولبي مفردة ومزدوجة
تصميم الختم ثابت
مقاومة للانفجار معتمدة من Ex d
انخفاض استهلاك الطاقة المتاحة
اتجاه حر لمشغل الملف اللولبي أو أربعة اتجاهات ثابتة
المشغلين اليدويين متاحون
الطيار الخارجي/الداخلي متاح
اتصالات المنفذ الملولب وواجهة NAMUR
وظيفة:
![]()
المواصفات الفنية:
| غرض | تحكم إلكتروني واحد/تحكم إلكتروني مزدوج |
| فئة الطيار | نوع الطيار |
| وسائط | الهواء/الغاز |
| نطاقات درجة الحرارة المحيطة | -60درجه مئوية ~ 60درجه مئوية |
| درجة حرارة الوسائط | -60℃~60درجه مئوية |
| ضغط التشغيل التفاضلي | 29 إلى 145 رطل لكل بوصة مربعة (2.0 إلى 10 بار) |
| معامل التدفق | 1.11Cv(1.06Kv)m³/h15.92Kw/m-in1/4" 3.85Cv(3.30Kv)m³/h55.00Kw/m-in1/2" 1.11Cv(1.06Kv)m³/h15.92Kw/m-in1/4" 3.85Cv(3.30Kv)m³/h55.00Kw/m-in1/2" |
| بناء الصمام | هيكل التخزين المؤقت أو هيكل السترة |
| مادة الجسم | الألومنيوم/الفولاذ المقاوم للصدأ |
| بيئة التطبيق | داخلي/خارجي |
| تثبيت | أي منصب |
| تصنيف IP | IP65 |
| موافقات مقاومة للانفجار |
مشغلي الملف اللولبي:
| فئة العزل | معدل استهلاك الطاقة بالواط | |
| واتس العاصمة | واط التيار المتردد | |
| (VA) VA القابضة | ||
| ف | 3 ~ 6.5 واط | 2.5 ~ 6.5 واط |
| الجهد القياسي | 24 فولت، 36 فولت، 48 فولت، 110 فولت | 24 فولت، 110 فولت، 220 فولت تيار متردد/50 هرتز، 60 هرتز |
LV600 PBS DFDS SC N 14NB 5 P 1 ST * 24VDC:
| سلسلة المنتجات | LV600 | سلسلة LV600 |
| شكل جسم الصمام والمواد | هيئة الدفاع عن المخدرات | سبائك ألومنيوم مقاومة للانفجار بغرفة مزدوجة |
| DFDS | غرفة مزدوجة من الفولاذ المقاوم للصدأ المقاوم للانفجار | |
| فئة الملف | ادارة الاغذية والعقاقير | سبائك الألومنيوم مقاومة للانفجار |
| قوات الدفاع والأمن | الفولاذ المقاوم للصدأ المقاوم للانفجار | |
| وضع التحكم | SC | تحكم كهربائي واحد |
| العاصمة | تحكم كهربائي مزدوج | |
| واجهة كهربائية | ن | 1/2 "معاهدة عدم الانتشار |
| ز | جي1/2 | |
| م | م20×1.5 | |
| اتصال الهواء | 14NG | نوع الأنبوب 1/4NPT |
| 12NG | نوع الأنبوب 1/2NPT | |
| 38NG | نوع الأنبوب 3/8NPT | |
| 14 جرام | نوع الأنبوب 1/4G | |
| 12 جرام | نوع الأنبوب 1/2G | |
| 38 جرام | نوع الأنبوب 3/8G | |
| 14NB | 1/4NPT نوع نامور | |
| 14 جيجابايت | 1/4 جرام نوع نامور | |
| 12NB | 1/2NPT نوع نامور | |
| 12 جيجابايت | 1/2 جرام نوع النامور | |
| 38NB | 3/8NPT نوع نامور | |
| 38 جيجابايت | 3/8G نوع نامور | |
| نوع الوظيفة | 3 | 3 منفذ 2 موقف |
| 5 | 5 منفذ 2 موقف | |
| 35 ب | مركز ضغط 5/3 | |
| 35ج | 5/3 مركز مغلق | |
| 35E | 5/3 مركز العادم | |
| مستوى الطاقة | ص | 3.5 واط ~ 6 واط |
| ليرة لبنانية | <3 واط | |
| عامل يدوي | ص | لا يوجد تشغيل يدوي |
| درجة حرارة | شارع | (-20درجه مئوية~+60 درجةدرجه مئوية) |
| إل تي | (-40درجه مئوية~+60درجه مئوية) | |
| كل | (-60 درجةدرجه مئوية~+60درجه مئوية) | |
| خاص | * | خاص عند الطلب |
| الجهد االكهربى | 24VDC 110 فولت تيار مستمر 220 فولت تيار متردد |
تتوفر خيارات خاصة على المعدات.
الرجوع إلى ورقة بيانات المنتج للحصول على التفاصيل.
