تفاصيل المنتج:
|
| درجة حرارة: | (-20 درجة مئوية~+60 درجة مئوية) | مستوى الطاقة: | <0.8 واط |
|---|---|---|---|
| نوع الوظيفة: | 3 منفذ 2 موقف | اتصال الهواء: | نوع الأنبوب 1/4G |
| تثبيت: | أي موقف | وسائط: | هواء+غاز نارت |
مقدمة:

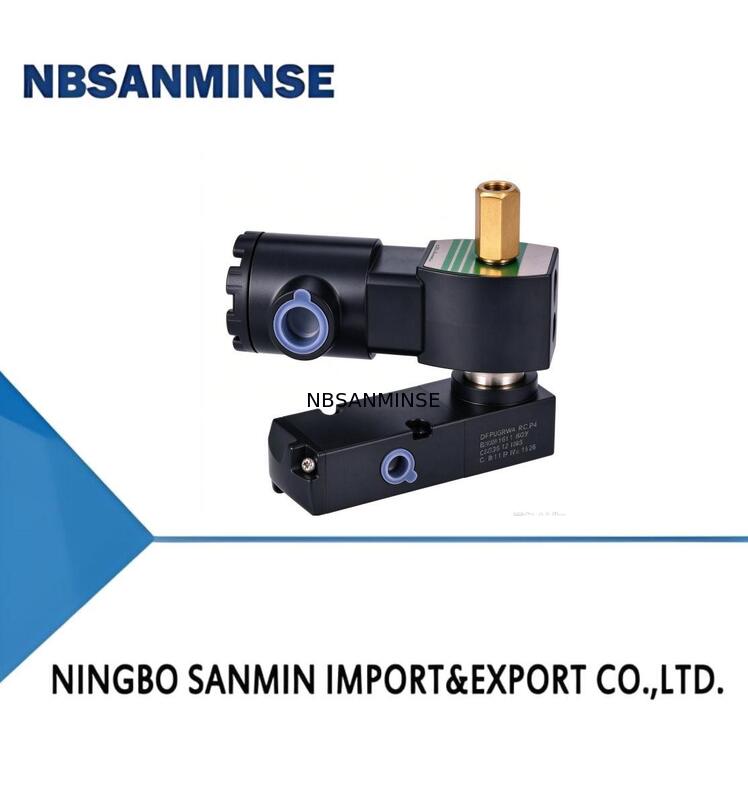

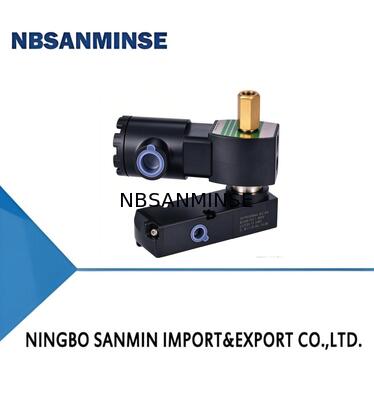

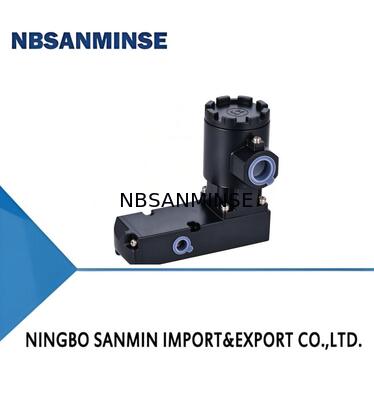

صمام الملف اللولبي من سلسلة LV600، صمامات الملف اللولبي مناسبة للاستخدام بالاقتران مع صمام التحكم الهوائي والمشغل المكبسي في معظم عمليات الإنتاج. في هذه المناسبة، يلعب صمام الملف اللولبي وظيفة مساعدة فقط، ولكنه مهم جدًا. خاصة في سلسلة إنتاج العمليات، يلعب صمام الملف اللولبي دورًا مهمًا جدًا، مثل فشل مصدر الغاز يتحكم في حالة الفتح والإغلاق لصمام العملية. عندما تتطلب سلامة إنتاج العمليات إجراء الصمام، فإن معظمها يحتاج إلى التحكم بواسطة صمامات الملف اللولبي. يستخدم على نطاق واسع في صناعات النفط والغاز الطبيعي والكيماويات ويمكنه أيضًا تلبية متطلبات التطبيق للاستجابة السريعة وعمر الخدمة عالي التردد على أنظمة التحكم الآلي الصناعي.
الميزات:
الامتثال لمعيار السلامة الوظيفية IEC61508، مستوى سلامة التكامل المعتمد من TÜV SIL3
إنشاءات الملف اللولبي المفرد والمزدوج
تصميم إغلاق ثابت
ملف أمان جوهري
استهلاك طاقة منخفض متاح
اتجاه حر لمشغل الملف اللولبي أو أربعة اتجاهات ثابتة
مشغلات يدوية متاحة
طيار خارجي/داخلي متاح
وصلات منافذ ملولبة وواجهة NAMUR
الوظيفة:
![]()
المواصفات الفنية
| البند | ملف مفرد/ملف مزدوج |
| فئة الطيار | نوع الطيار |
| الوسط | هواء + غاز خامل |
| نطاق درجة حرارة البيئة المقدرة | -60درجة مئوية ~60درجة مئوية |
| درجة حرارة الوسط | -60درجة مئوية ~ 60درجة مئوية |
| فرق ضغط التشغيل | 0 إلى 145 رطل لكل بوصة مربعة (0 إلى 10 بار) |
| معامل التدفق | 1.11Cv(1.06Kv)م³/ساعة 15.92Kw/m-in1/4" 3.85Cv(3.30Kv)م³/ساعة 55.00Kw/m-in1/2" 1.11Cv(1.06Kv)م³/ساعة 15.92Kw/m-in1/4" 3.85Cv(3.30Kv)م³/ساعة 55.00Kw/m-in1/2" |
| هيكل الصمام | هيكل بكرة أو هيكل سترة |
| مادة الجسم | ألومنيوم/نحاس/فولاذ مقاوم للصدأ |
| بيئة التطبيق | داخلي/خارجي |
| التركيب | أي موضع |
| تصنيف IP | IP65 |
| مشغل يدوي | يشمل افتراضيًا |
مشغلات الملف اللولبي
| استهلاك طاقة تصنيف الواط | واط تيار مستمر | 0.8 واط 1.5 واط 24 فولت |
LV600 PBA PSFBA SC N 14NG 3 P 2 ST * 24VDC
| سلسلة المنتج | LV600 | سلسلة LV600 |
| شكل ومادة جسم الصمام | PBA | مادة سبائك الألومنيوم من نوع الطيار |
| PBS | مادة الفولاذ المقاوم للصدأ من نوع الطيار | |
| فئة الملف اللولبي | PSFBA | صندوق توصيل من سبائك الألومنيوم مع ختم صب |
| PSFBS | صندوق توصيل من الفولاذ المقاوم للصدأ مع ختم صب | |
| FBA | ألومنيوم مقاوم للانفجار | |
| FBS | فولاذ مقاوم للانفجار | |
| وضع التحكم | SC | تحكم كهربائي مفرد |
| DC | تحكم كهربائي مزدوج | |
| الواجهة الكهربائية | N | 1/2NPT 1/2NPT |
| G | 1/2G 1/2G | |
| M | M20×1.5 M20×1.5 | |
| اتصال الهواء | 14NG | نوع أنبوب 1/4NPT |
| 14NB | نوع نامور 1/4NPT | |
| 38NG | نوع أنبوب 3/8NPT | |
| 38NB | نوع نامور 3/8NPT | |
| 12NG | نوع أنبوب 1/2NPT | |
| 12NB | نوع نامور 1/2NPT | |
| 14G | نوع أنبوب 1/4G | |
| 14GB | نوع نامور 1/4G | |
| 38G | نوع أنبوب 3/8G | |
| 38GB | نوع نامور 3/8G | |
| 12G | نوع أنبوب 1/2G | |
| 12GB | نوع نامور 1/2G | |
| نوع الوظيفة | 3 | 3 منافذ 2 وضع |
| 5 | 5 منافذ 2 وضع | |
| 35P | مركز ضغط 5/3 | |
| 35C | مركز مغلق 5/3 | |
| 35E | مركز عادم 5/3 | |
| مستوى الطاقة | P | <0.8 واط |
| LP | <3 واط | |
| مشغل يدوي | 1 | لا يوجد تشغيل يدوي |
| 2 | مع تشغيل يدوي | |
| درجة الحرارة | ST | (-20 درجة مئوية ~ +60 درجة مئوية) |
| OL | (- 40 درجة مئوية ~ +60 درجة مئوية) | |
| خاص | * | خاص عند الطلب |
| الجهد | 24 فولت تيار مستمر |
خيارات خاصة متاحة حسب المعدات.
راجع ورقة بيانات المنتج للتفاصيل.
